阀门的用途大全
阀门是国民经济建设中使用极为广泛的一种机械产品。阀门在石油、天然气、煤炭、冶金、和矿石的开采、提炼加工和管道输送系统中；阀门在石油化工、化工产品，医药，和食品生产系统中；阀门在水电 、火电和核电的电力生产系统中；阀门在城建的给排水、供热和供气系统中；阀门在冶金生产系统中；阀门在船舶、车辆、飞机、航天以及各种运动机械的使用流体系统中；阀门在国防生产以及新技术领域里；阀门在农业排灌系统中都有大量的需求。
阀门分自动阀门与驱动阀门。自动阀门（如安全阀、减压阀、蒸汽疏水阀、止回阀）是靠装置或管道本身的介质压力的变化达到启闭目的的。驱动阀门（闸阀、截止阀、球阀、蝶阀等）是靠驱动装置（手动、电动、液动、气动等）驱动控制装置或管道中介质的压力、流量和方向。由于介质的压力、温度、流量和物理化学性质的不同，对装置和管道系统的控制要求和使用要求也不同，所以阀门的种类规格非常多。剧不完全统计，我过的阀门产品品种已达四千多个型号，近四万个规格，阀门在经济生活中起着非常大的作用。
电磁阀
电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。而通常意义上，国内电磁阀厂家也并不以液压电磁阀为主打，一般多生产二位二通气液用电磁阀。
电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
球阀
球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1． 球阀流体阻力小，其阻力系数与同长度的管段相等。2． 球阀结构简单、体积小、重量轻。3． 球阀紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4． 球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5． 球阀维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6． 球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7． 球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（使用产品前应详细阅读本说明书)
NQB1、NQB2
部分回转阀门电动装置
使用说明书
天津百利二通机械有限公司
SM－22
天二通TET目 录
一.产品介绍 ................................................................................................................................ 1
二.产品安装 ................................................................................................................................ 2
三.电气接线 ................................................................................................................................ 2
四.产品调试 ................................................................................................................................ 3
五.防爆附加说明 ........................................................................................................................ 3
六.注意事项 ................................................................................................................................ 4
城建／水Ｉ监通用机械 、 （；Ⅵ ｃｉｔｖＣｏｎｓｔｒｕｃｔｉｏｎ＆ｗａｆｅｒ／ｎ ｄｌＩｓｔｌ‘ｖ Ｉ
浅议阀门电动装置选型要点
宝钢工程技术集团有限公司 （上海 ２０１ ９００） 金亚飚
【捅要】就给排水专业技术人员５－电动装置选 要点包括确定电动装置的ＩＰ防护等级、电动装置的电源 型、确定功能要求时所须注意的要点进行了讨论和分 电压、电动装置的９０。运行时间和电动执行器的形式 析，可作为实际工程中应用的参考。 等。 【关键词】电动阀门电动装置选型 １．确定电动装置的ｌＰ防护等级
在进行电动装置选型时，首先要根据工作环境和
使用要求确定电动装置的ＩＰ防护等级。一般给排水系统 一 前言 电动阀门驱动装置按照工作环境的不同可分为室外型、 电动阀门广泛应用于市政和工矿企业的给排水系 户内型。室外型电动阀门驱动装置常用的ＩＰ防护等级是
统。电动阀门由电动装置、阀门本体、连接附件和控制 ＩＰ５４或ＩＰ５５，户内型电动阀门驱动装置常用的ＩＰ防护等
箱等组成。电动阀门的电动装置是实现阀门程控、自控 级是ＩＰ４３或ＩＰ４４。通常，给排水系统的阀门电动驱动装
和遥控不可缺少的驱动设备。 置不采用潜水型的。电动装置的ＩＰ防护等级应由给排水
电动阀门一般是由给排水专业选型的，给排水专 专业技术人员提出并确定。
业技术人员在工程设计时须对阀门的电动装置提出具体 ２．确定电动装置的电源电压 的功能要求，并由专业制造厂商对电动装置进行选型。 目前国内用户常用的电源电压有３８０ｖ和２４ｖ，具体 然而，在实际工程中经常会发生在现场安装时，阀门电 应根据外界所能提供的电源条件确定。 动驱动装置与控制系统冲突等不匹配的现象。这通常是 ３．确定电动装置的９０。运行时间 由于在确定电动装置的功能需求时有不合理或是不完善 所谓电动装置的９０。运行时间，也就是电动阀门 的地方。 开到位、关到位所需的时间，该要求是由阀门和电动装
二 阀门电动装置的组成 。 电动装置一般由下列部分组成：专用电动机减速 越短，电动装置电动机功率越大，电流越高。 机构，用以降低电动机的输出转速；行程控制机构，用 大功率水泵通常采用闭阀轻载起动，以降低水泵 以调节和准确控制阀门的启闭位置；转矩限制机构，用 起动的电流。在水泵出水管上装有止回阀、电动阀等。 以调节转矩（或推力）并使之不超过预定值；手动、电 一般闭阀起动的时间为１０～３０ｓ，因此，水泵出水管电 动切换机构，进行手动或电动操作的联锁机构；开度指 动阀门的电动装置的９０。运行时间应与给排水工艺所确
.

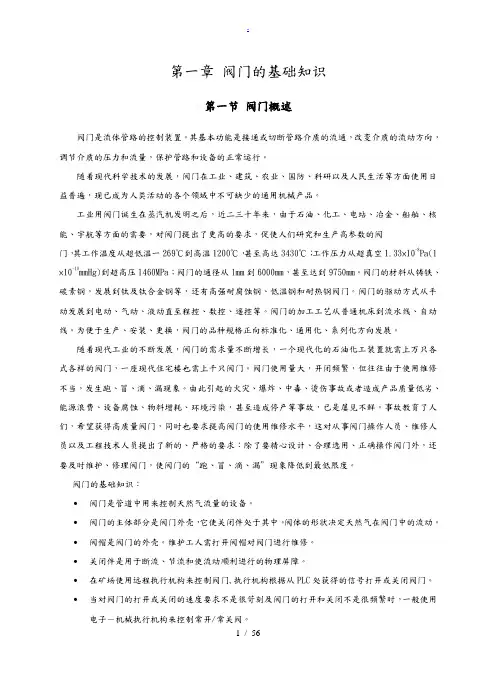

1 / 56 第一章 阀门的基础知识
第一节 阀门概述
阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。
工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀
门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。阀门的加工工艺从普通机床到流水线、自动线。为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。
随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。
阀门的基础知识：
• 阀门是管道中用来控制天然气流量的设备。
