桁架钢筋混凝土叠合板规格桁架钢筋混凝土叠合板，你要问它到底是个啥？嘿，这个名字听起来高大上，实则一点都不神秘，说白了，它就是建筑中一种非常常见的板材。
你可能不信，这种板子可能比你想象中的还要重要，还是挺让人吃惊的呢！你看看那些高楼大厦，桥梁道路，甚至你家那栋小楼里，很多地方都有它的身影，偷偷地、默默地支撑着整个建筑的安全与稳固。
说起这玩意儿，其实它是混凝土和钢筋结合的产物，外加一个桁架结构，轻巧又坚固。
要是不懂桁架是什么？想象一下那种看起来像蜘蛛网的钢架结构，放大无数倍，就能理解了。
这个东西简单来说就是为了减轻重量，又能保持很强的承载能力，简直就像是建筑界的“隐形超人”！咱们先说这桁架钢筋混凝土叠合板的“性格”。
它非常注重性能，强度高，抗震性好，几乎能抵挡大部分自然灾害，真是让人安心。
有它在，连地震来了都能稳如老狗。
你看这叠合板设计的时候，通常会根据不同的用途、荷载和跨度来决定它的厚度和其他参数。
如果你搞建筑设计的，估计已经习惯了根据不同需求调节规格和型号，但对于普通人来说，只要知道它又轻又稳，就够了，没错，就是这么简单。
嘿，不信你看！像那些需要大跨度的建筑，普通的混凝土板可能就得显得“笨重”了，容易让整个建筑的结构吃不消。
这时候，这种叠合板就闪亮登场了。
桁架钢筋混凝土叠合板，因其本身独特的结构设计，强度高却比传统的混凝土板轻，简直是建筑师们的“秘密武器”。
你能想象吗？同样的荷载，其他混凝土板可能需要厚厚的一层，而桁架叠合板却轻得像羽毛，真的是让人刮目相看。
再者说，像这种叠合板，施工起来也不麻烦，节省了不少工时，工程进度一加速，老板们笑得合不拢嘴，想不到吧？但很多人可能会觉得，钢筋和混凝土结合，听起来有点“死板”对吧？其实不然！这叠合板不仅“硬气”，它还聪明着呢。
你想，钢筋和混凝土的配合就像是“文武双全”的高手，既有钢铁的刚性，也有混凝土的韧性。
这样一来，它的适应性可就强大了。
你无论是建高楼大厦，还是修个小桥，还是做个车库，桁架钢筋混凝土叠合板都能轻松应对。

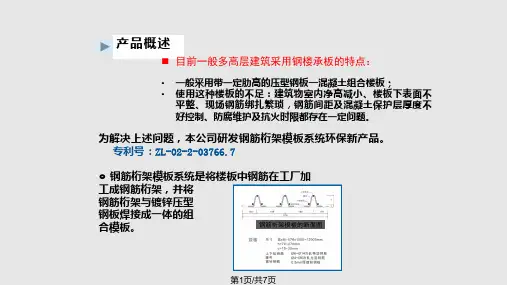

钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。
在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。
由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。
优点：
1、经济：
桁架受力模式合理，选材经济，综合造价优势明显。
可设计为双向板，可调整桁架高度与钢筋直径，拟适用于跨度较大的楼板。
2、便捷：
现场钢筋绑扎工作量减少60%～70%，更进一步缩短工期。
桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。
3、安全：
力学性能与传统现浇楼板基本等同，抗裂性能好。
耐火性能与传统现浇楼板相当，优于压型钢板组合楼板。
底模不参与使用阶段受力，不需考虑防火、防腐问题。
4、可靠：
钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证。
楼板的双向刚度相近，有利于建筑物抗震栓钉焊接质量更容易保证。
产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
产品型号
A型和B型是目前主推的.钢筋桁架楼承板产品两大类型，A型产品宽度为590mm，B型产品宽度为600mm，两大类型产品的具体型号、尺寸和截面系数等参数，请详见下表。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
绍兴桁架钢筋混凝土叠合板1. 引言绍兴桁架钢筋混凝土叠合板是一种新型的建筑材料，由钢筋混凝土和桁架钢结构叠合而成。
它集合了钢结构的高强度和钢筋混凝土的耐久性，具有重量轻、承载能力强、施工方便等优点。
本文将对绍兴桁架钢筋混凝土叠合板的特点、优势以及在建筑领域的应用进行详细介绍。
2. 绍兴桁架钢筋混凝土叠合板的特点绍兴桁架钢筋混凝土叠合板具有以下几个主要特点：2.1 高强度和轻质化由于采用了桁架钢结构，绍兴桁架钢筋混凝土叠合板的强度非常高，能够承受较大的荷载。
同时，桁架结构使其具有轻质化的特点，减轻了整体重量，方便运输和安装。
2.2 耐久性和抗震性钢筋混凝土的结构使绍兴桁架钢筋混凝土叠合板具备较强的耐久性和抗震性。
混凝土的保护层能有效防止钢材的氧化和腐蚀，从而延长了使用寿命。
同时，桁架结构能够提供更好的抗震能力，减少了地震对建筑物的破坏。
2.3 施工简便绍兴桁架钢筋混凝土叠合板采用模块化设计，可以在工厂进行预制，然后现场安装。
模块化的设计使得施工过程更加简单快捷，大大节省了施工时间。
3. 绍兴桁架钢筋混凝土叠合板的优势绍兴桁架钢筋混凝土叠合板相比传统的建筑材料具有以下优势：3.1 轻量化设计相比传统的钢筋混凝土结构，绍兴桁架钢筋混凝土叠合板采用了桁架结构，使得整体重量大大减轻。
这不仅方便了运输和安装，还减小了地基和基础的要求，降低了建筑成本。
3.2 节能环保绍兴桁架钢筋混凝土叠合板在制造过程中采用了环保材料，减少了资源消耗和环境污染。
另外，其低重量和高强度使其在使用过程中能够减少能源消耗，达到节能的效果。
3.3 灵活性和可塑性绍兴桁架钢筋混凝土叠合板的模块化设计使其具有很强的灵活性和可塑性。
可以根据建筑设计的需求进行定制化生产，适应不同形状和尺寸的建筑物。
4. 绍兴桁架钢筋混凝土叠合板在建筑领域的应用绍兴桁架钢筋混凝土叠合板在建筑领域有广泛的应用，主要体现在以下几个方面：4.1 住宅建筑绍兴桁架钢筋混凝土叠合板可以用于住宅建筑的楼板、墙体等部分，提供稳定的结构支撑，并且能够轻松实现多层和高密度建筑。
桁架钢筋混凝土叠合板叠合板方案说明桁架钢筋混凝土叠合板是一种先进的建筑结构材料，由钢筋混凝土和钢筋混凝土叠合板组成。
它具有优异的抗震性能、耐久性和施工方便等特点，在高层建筑和桥梁等工程中得到广泛应用。
本文将详细介绍桁架钢筋混凝土叠合板的构造、设计和施工等方面的内容，以便更好地了解和应用这种结构材料。
首先，桁架钢筋混凝土叠合板的构造是由两层钢筋混凝土面板和中间的桁架钢筋构成的。
钢筋混凝土面板通常采用预应力混凝土，能够有效地承受施加在上面的荷载。
而桁架钢筋则起到增加板的刚度和强度的作用，能够提高整个结构的抗震性能。
其次，桁架钢筋混凝土叠合板的设计需要考虑面板的厚度、面板的尺寸、桁架钢筋的形状和大小等因素。
面板的厚度一般根据受力要求进行确定，通常在50mm到100mm之间。
面板的尺寸则需要根据具体的使用需求来确定，可以根据不同的跨度和荷载进行设计。
桁架钢筋的形状和大小需要根据板的刚度和强度要求进行确定，一般采用等边三角形或者平行四边形的形式，大小根据设计要求确定。
再次，桁架钢筋混凝土叠合板的施工需要按照一定的步骤进行。
首先是制作钢筋混凝土面板，先将钢筋布置在模板中，然后浇筑混凝土并进行养护。
其次是制作桁架钢筋，根据设计要求将钢筋焊接成桁架形状。
最后是将桁架钢筋固定在钢筋混凝土面板上，并进行焊接。
需要注意的是，在施工过程中要保证混凝土的浇筑质量和焊接的质量，以确保叠合板的强度和刚度。
最后，桁架钢筋混凝土叠合板的应用范围非常广泛。
在高层建筑中，可以作为楼板、地板和隔墙使用，具有很好的抗震性能和耐久性。
在桥梁工程中，可以作为桥面板和桥墩使用，具有较高的承载能力和抗震性能。
在工业建筑中，可以作为厂房的楼板和墙体使用，具有良好的防火性能和耐候性能。
总之，桁架钢筋混凝土叠合板的应用前景广阔，可以满足各种工程的需求。
综上所述，桁架钢筋混凝土叠合板通过结合钢筋混凝土和钢筋混凝土叠合板的特点，在建筑工程中具有很好的抗震性能、耐久性和施工方便等优点。
桁架钢筋混凝土叠合板设计要点叠合板及现浇板使用范围（1）《装标》5.5.2条规定高层装配整体式砼结构中，楼盖应符合下列规定:①结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖;②屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mn，间宜大于加200mm。
（2）行业标准《装规》6.6.1条规定：装配整体式结构的楼盖宜采用叠合楼盖。
结构转换层、平面复杂或开洞较大的楼层、作为上都结构嵌固部位的地下室楼层宜采用现浇楼盖。
（3）一般采用现浇楼盖的部位：①通过管线较多的楼板，如电梯间、前室。
②局部下沉的不规则楼板，如卫生间。
③规范规定的其他应（宜）采用现浇楼板的部位，如筒体结构楼盖外角宜采用现浇楼板。
④卫生间考虑防水及预留预埋较多，在装配率计算允许的情况下尽量采用现浇楼板，若采用叠合板最好为一整块叠合板。
叠合楼板设计内容及规范要求1 《装配式混凝土结构技术规程》JGJ 1-20146.6.2 叠合板应按《混凝土结构设计规范》设计，并应符合下列规定：①叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm；（注：叠合板图集中现浇层最小为70mm，便于电气管线施工）。
②当叠合板的预制板采用空心板时，板端空腔应封堵；③跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板；④跨度大于6m的叠合板，宜采用预应力混凝土预制板；⑤板厚大于180mm的叠合板，宜采用混凝土空心板。
6.5.5 预制构件与后浇混凝土、灌浆料、坐浆材料的结合面应设置粗糙面、键槽，并应符合下列下列规定：1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。
粗糙面的面积不宜小于结合面的80%。
2 叠合板设计内容①板厚的选取。
预制底板通常取60mm；叠合层厚度：按国标图集及山东省图集取70mm、80mm、90mm、100mm，其中100mm用于屋面等部位，对于住宅阳台等无管线部位后浇层可取为60mm。

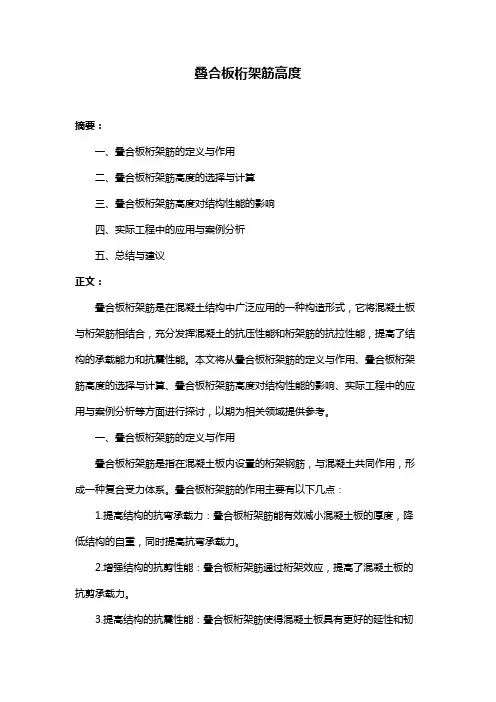

叠合板桁架筋高度摘要：一、叠合板桁架筋的定义与作用二、叠合板桁架筋高度的选择与计算三、叠合板桁架筋高度对结构性能的影响四、实际工程中的应用与案例分析五、总结与建议正文：叠合板桁架筋是在混凝土结构中广泛应用的一种构造形式，它将混凝土板与桁架筋相结合，充分发挥混凝土的抗压性能和桁架筋的抗拉性能，提高了结构的承载能力和抗震性能。
本文将从叠合板桁架筋的定义与作用、叠合板桁架筋高度的选择与计算、叠合板桁架筋高度对结构性能的影响、实际工程中的应用与案例分析等方面进行探讨，以期为相关领域提供参考。
一、叠合板桁架筋的定义与作用叠合板桁架筋是指在混凝土板内设置的桁架钢筋，与混凝土共同作用，形成一种复合受力体系。
叠合板桁架筋的作用主要有以下几点：1.提高结构的抗弯承载力：叠合板桁架筋能有效减小混凝土板的厚度，降低结构的自重，同时提高抗弯承载力。
2.增强结构的抗剪性能：叠合板桁架筋通过桁架效应，提高了混凝土板的抗剪承载力。
3.提高结构的抗震性能：叠合板桁架筋使得混凝土板具有更好的延性和韧性，有利于减小地震作用下结构的破坏程度。
二、叠合板桁架筋高度的选择与计算叠合板桁架筋高度是影响结构性能的关键参数，选择合适的高度至关重要。
叠合板桁架筋高度的计算公式如下：h = (Vc + Vt) / (αv × fc × t)其中，h为叠合板桁架筋高度，Vc为混凝土板截面抗弯承载力，Vt为桁架筋截面抗拉承载力，αv为截面抗弯强度调整系数，fc为混凝土强度，t为混凝土板厚度。
在实际工程中，叠合板桁架筋高度应根据结构设计要求、材料性能、施工条件等因素综合考虑，以确保结构的安全性和经济性。
三、叠合板桁架筋高度对结构性能的影响叠合板桁架筋高度对结构性能具有重要影响。
适当提高叠合板桁架筋高度，可以有效提高结构的承载能力和抗震性能。
但同时，叠合板桁架筋高度的增加也会导致结构自重的增加，进而影响结构的运输和施工。
因此，在设计过程中，需综合考虑各种因素，选择合适的叠合板桁架筋高度。
