金属镀覆及化学处理表示方法的符号
1 金属镀覆的表示方法
基体镀覆镀覆层镀覆层镀覆层
材料/ 方法·名称厚度特征·后处理
1.1 基体材料表示符号
1.2 镀覆方法、处理方法表示符号
表（续）
2化学处理和电化学处理的表示方法
基体材料/ 处理方法·处理名称处理特征·后处理（颜色）化学处理和电化学处理名称的表示符号
３镀覆层特征、处理特征的表示符号
注：1）无特别指定的要求，可省略不标注，如常规镀铬。
2）指弥散镀方式获得的镀覆层，如镍密封。
4 后处理名称表示符号
5电镀锌和电镀镉后铬酸盐处理表示符号
6颜色表示符号
颜色字母代码用括号（）标在后处理“着色”符号之后。
7独立加工工序名称符号
表（续）。
金属镀覆和化学处理标识方法（文件仅供参考）金属镀覆和化学处理标识方法应符合GB/T13911—2008规定。
1. 标识方法1.1. 金属镀覆和化学处理的标识通常由四个部分组成（见表1），金属镀覆和化学处理的通用标识如表2所示。
标识含义图例第一部分包括镀覆方法，该部分为组成标识的必要元素（图1）图1第二部分包括执行的标准和基体材料，该部分为组成标识的必要元素（图图22）第三部分包括镀层材料、镀层要求和镀层特征，该部分构成了镀覆层主要工艺特性，组成的标图3识随工艺特性变化而变化（图3）第四部分包括每部分的详细说明，如：化学处理方法（图4）、应力消除的要求（图5）和合金元素的标注（图6）。
该部分为组成标识的可选择元素（见1.2）图4图5图6表2金属镀覆和化学后处理的通用标识基本信息底镀层中镀层面镀层后处理镀覆方法本标准号-基本材料/底镀层最小厚度底镀层特征中镀层最小厚度中镀层特征面镀层最小厚度面镀层特征典型标识示例： 电镀层GB/T 9797-Fe/Cu20a Ni30b Cr mc (见3.11.2)。
电镀层G B /T 9797- Fe / Cu 20 a Ni 30 b Cr 0.3 mc镀覆标识顺序说明：a). 镀覆方法应用中文表示。
为便于使用，常用中文：电镀、化学镀、机械镀、电刷镀、气象沉积等表示。
b). “本标准号”为相应镀覆层执行的国家标准号、或者行业标准号；如果不执行的国家标准号或行业标准号则应标识该产品的企业标准号，并注明该标准为企业标准，不允许无标准号产品； c). 标准号后连接短横杠“-”；d). 基本材料用符号表示，见表3常用基本材料的表示符号，对合金材料的镀覆必要时还必须标注出合金元素的成分和含量；e). 基本材料后用斜杠“/”隔开；f). 当需要底层时，应标注底镀层材料、最小厚度（单位为μm ）, 底镀层特征有要求时应按典型标识（见1.2）规定底镀层特征符号。
如无特征要求，则表示镀层无特征要求，允许省略底镀层特征符号。

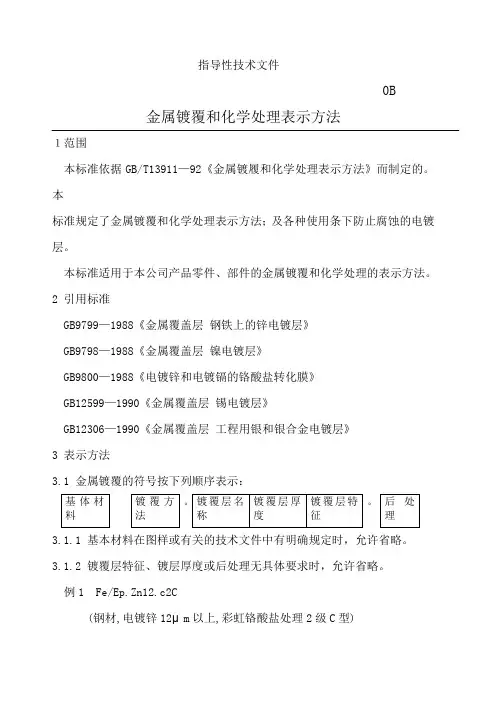

指导性技术文件0B金属镀覆和化学处理表示方法１范围本标准依据GB/T13911—92《金属镀履和化学处理表示方法》而制定的。
本标准规定了金属镀覆和化学处理表示方法；及各种使用条下防止腐蚀的电镀层。
本标准适用于本公司产品零件、部件的金属镀覆和化学处理的表示方法。
2 引用标准GB9799—1988《金属覆盖层钢铁上的锌电镀层》GB9798—1988《金属覆盖层镍电镀层》GB9800—1988《电镀锌和电镀镉的铬酸盐转化膜》GB12599—1990《金属覆盖层锡电镀层》GB12306—1990《金属覆盖层工程用银和银合金电镀层》3 表示方法3.1 金属镀覆的符号按下列顺序表示：3.1.1 基本材料在图样或有关的技术文件中有明确规定时，允许省略。
3.1.2 镀覆层特征、镀层厚度或后处理无具体要求时，允许省略。
例1 Fe/Ep.Zn12.c2C(钢材,电镀锌12μm以上,彩虹铬酸盐处理2级C型)例2 Fe/Ep .Cu10Ni10bCr0.3mc(钢材,电镀铜10μm以上,光亮镍10μm以上,微裂纹铬0.3μm以上)1/6例3 Cu/ Ep .Ni10bCr0.3r(铜材,电镀光亮镍10μm以上,普通铬0.3μm 以上)例4 Cu/ Ep .Ag10（铜材，电镀银10μm以上）例5 Cu/ Ep .Sn8 （铜材，电镀锡8μm以上）3.2 化学处理和电化学处理的符号按下列顺序表示3.2.1 基体材料在图样或有关的技术文件中有明确规定时，允许省略。
3.2.2 对化学处理或电化处理的处理特征、后处理或颜色无具体要求时，允许省略。
例1 AI/Et .A .CI（BK）（铝材，电化学处理，阳极氧化，着黑色）例2 Cu/Ct .P （铜材，化学处理，钝化）例3 Fe/ Ct .MnPh (钢材，化学处理，磷酸锰盐处理)例4 AI/Et .Ec （铝材，电解着色）4 表示符号4.1 基体材料表示符号常用基体材料的表示符号见表1表14.2 镀覆方法、处理方法表示符号镀覆方法、处理方法表示符号见表22/6表24.3 镀覆层表示符号镀覆层名称用镀层的化学元素符号表示。

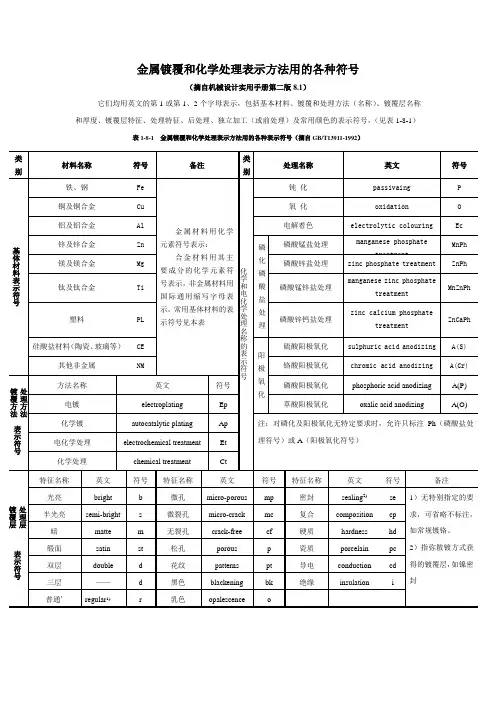

金属镀覆和化学处理表示方法用的各种符号（摘自机械设计实用手册第二版8.1）它们均用英文的第1或第1、2个字母表示，包括基本材料、镀覆和处理方法（名称）、镀覆层名称和厚度、镀覆层特征、处理特征、后处理、独立加工（或前处理）及常用颜色的表示符号，（见表1-8-1）表1-8-1 金属镀覆和化学处理表示方法用的各种表示符号（摘自GB/T13911-1992）立加工工序（或前处理）名称符号名称英文符号名称英文符号名称英文符号备注有机溶剂除油solventdegreasingSD化学碱洗alkaling cleaing AC喷丸Shot blasting SHB例Fe/SD。
（钢材，有机溶剂除油）化学除油chemicaldegreasingCD 电化学抛光electrochemicalpolishinECP 滚光BarrelburnishingBB电解处油electrolyticdegreasingED 化学抛光chemicalpolishingCHP 刷光Brushing BR化学酸洗chemicalpicklingCP 机械抛光mechanicalpolishingMP 磨光Grinding GR电解酸洗electrolyticpicklingEP 喷砂sand blasting SB 振动擦光viber VI 金属镀覆和化学、电化学的表示方法（在图纸上的标记）（摘自机械设计实用手册第二版8.2）他们已由国家标准（GB/T13911-1992）做出了统一规定，要用该标准规定的各项表示符号（见表1-8-1）按下列顺序表示。
金属镀覆表示方法说明及示例1.基体材料在图样或有关的技术文件中有明确规定时，允许省略。
2.由多种镀覆方法形成镀层时，当某一镀覆层的镀覆方法不同于最左侧标注的“镀覆方法”时，应在该镀覆层名称的前面标出其镀覆方法符号及间隔符号“·”，如例4.3.镀覆层特征、镀覆层厚度或后处理无具体要求时，允许省略。
