大新站10kVⅡ母PT故障分析及中性点不接地系统母线PT故障预防措施分析

  • 格式：pdf
  • 大小：775.33 KB
  • 文档页数：2

ＬＤＷ　ＣＡＲＢ０Ｎ　ＷＯＲＬＤ　２０１６／１０　低碳技术　

大新站１　０ｋＶⅡ母ＰＴ故障分析及中性点　

不接地系统母线ＰＴ故障预防措施分析　

马洪杰（广西电网有限责任公司崇左供电局，广西崇左５３２２００）　

【摘要】本文介绍了ｌ１０ｋＶ大新站１０ｋＶＩＩ母ＰＴ损坏的经过，对其进行了故障原因的剖析，并借此引出了关于中性点不接地运行系统线路发　

生单相接地时对母线　的危害，提出了预防中性点不接地系统母线Ｉ叩损坏的防范措施。　【关键词】中性点不接系统；线路接地；母线　损坏；防范措施　

【中图分类号】ＴＭ５６１　【文献标识码】Ａ　【文章编号】２０９５—２０６６（２０１６）３０—００４５—０２　

１事故发生过程　

２０１３年０７月１３日ｌ６时２６分４４秒．监控通知１　１０ｋＶ　

大新站１０ｋＶ　Ｉ、Ⅱ段母线接地，要求巡维值班人员现场检查：　

１６时４１分３０秒，巡检人员到站，与监控中心联系后，断　

开了１０ｋＶ分段９００开关．１０ｋＶ　Ｉ段母线接地信号复归．但　１０ｋＶＩＩ段母线接地信号仍存在　１０ｋＶ　Ｉ段母线电压显示为　

Ｕａ：７．６８ｋＶ，Ｕｂ：７．６９ｋＶ，Ｕｃ：７．６ｌｋＶ，Ｕａｂ：９．５９ｋＶ，Ｕｂｃ：９．６４ｋＶ，　Ｕｃａ：９．６０ｋＶ；　１６时５１分３１秒．监控中心断开ｌ１ＯｋＶ大新站ｌＯｋＶ北　

郊线９６２开关（当时ｌ０ｋＶＩ／段母线只有北郊线处于运行状　态），接地信号未复归，ｌ０ｋＶ１Ｉ段母线电压显示Ｕａ：１０．０６ｋＶ，　

Ｕｂ：０．２ｋＶ，Ｕｃ：ｌ０．２ｋＶ，线电压ｌ０．３４ｋＶ；　

ｌ６时５３分２０秒，巡维人员检查ｌ０ｋＶ配电室，闻到烧焦味：　

１７时０３分２８秒．监控中心断开２号主变ｌＯｋＶ侧９０２　

开关：　ｌ７时ｌ４分３０秒．巡检人员现场检查发现ｌｌ０ｋＶ大新站　１ＯｋＶＩＩ段母线ＦｒｒＢ相已烧坏　

２现场外观检查　

图１　图ｌ中．Ｂ相ｆｒｒ高压绕组与铝排连接处有烧融的液体溢　

出．Ｐｒｒ已不具备运行奈件。由于Ｐｒｒ间隔未转为检修状态，三　

相保险是否已熔断无法确定。　３大新１０ｋＶ　Ｉ１母ＰＴ铭牌参数　

图２　４过程说明　

第一阶段：ｌ６时２６分４４秒至ｌ６时４１分３０秒：事后经　询问．“１６时２６分４４秒发１ＯｋＶ　Ｉ、Ⅱ段母线接地信号”时，系　

统Ａ相电压为ＯＶ．Ｂ、Ｃ相相对地电压为１０ｋＶ。说明Ｉ６对２６　分４４秒时．系统Ａ相线路有接地现象．因无录波图，线路接地　持续了多久无法确定　

第二阶段：１６时４１分３０秒～ｌ６时５１分３１秒：ｌ６时４１　分３Ｏ秒．巡检人员断开ｌＯｋＶ分段９００开关后，ｌＯｋＶ　Ｉ段母　

线接地信号复归．但ｌＯｋＶ１Ｉ段母线接地信号仍存在，１０ｋＶＩＩ　

段母线相电压显示为Ｕａ：７．６８ｋＶ．Ｕｂ：７．６９ｋＶ，Ｕｃ：７．６ｌｋＶ，　Ｕａｂ：９．５９ｋＶ，Ｕｂｃ：９．６４ｋＶ。Ｕｃａ：９．６０ｋＶ。说明断开９００开关后，　Ⅱ段母线电压仍存在异常（较正常相电压有升高），且Ⅱ段母线　

开口三角仍有电压输出，因为Ⅱ段母线接地信号未复归。　第三阶段：ｌ６时５１分３１秒以后：由于＂－３时ｌ０ｋＶ　１Ｉ段母　

线出线线路中只有北郊线处于运行状态，】６时５１分３１秒，　监控中心断开１０ｋＶ北郊线９６２开关，接地信号仍未复归，　

１ＯｋＶ　ＩＩ段母线电压显示Ｕａ：１０．０６ｋＶ，Ｕｂ：０．２ｋＶ，Ｕｃ：ｌ０．２ｋＶ。　

结合事后巡维人员的现场检查，可判断在断开９６２开关时　

ｌＯｋＶｌＩ母Ｐｒｒ已损坏．导致Ｂ相电压降为ＯＶ。　５过程推导及原理分析　

从上面的事故说明，可把整个过程简化衔接如下：首先，Ｂ　

相线路发生接地．接地信号报警。接着，系统三相相电压升高，　

壬∈　∈Ｅ　暑∈∈　∈　∈∈｛　ｅｅ∈｛　０∈　∈０　｛｛｛ｅ∈∈　￡　∈　∈∈　∈　

４结论　

通过以上内容可以看出．掏挖基础是现今国内送电线路　基础中普遍采用的基础型式，由其基本直掏挖基础衍生而来　

的各类掏挖基础也多种多样．适应于不同类型的地质条件。　掏挖式基础与传统的大开挖柔性板式基础比较，土石方　

开挖工程量、混凝土填筑工程量和钢筋用量均可节省许多。掏　

挖基础具有减小基础变形、降低工程造价、减少对原地貌及植　

被的破坏、便于施工等优点。　由此可见．掏挖基础是一种及经济又环保的基础。致力于　掏挖基础的创新性研究．并将大量研究成果应用于工程中，将　

会取得了良好的经济和社会效益。　

参考文献　

【Ｉ　Ｊ《架空送电线路基础设计技．ｇ￣｝（ＤＬ／Ｔ　５２１９—２００５）　

收稿日期：２０１６—１０—１０　

作者简介：王强（１９８２一），男，工程师，本科，主要从事输变电　

设计工作　

４５　低碳技术　ＬｏＷ　ＣＡＲＢｏＮＷ０ＲＬＤ　２０１６／１０　

接地信号仍然存在　最后。Ｂ相ＰＴ烧坏。　

总结本次事故的发生有如下几个特点：　（１）大新主变ｉＯｋＶ侧接线为三角形接线，属不接地系统；　（２）系统出现异常前发生过线路接地；　（３）系铳三桓电压均有不同程度的升高；　

（４）事故整个过程都伴随有接地信号，也就是　二次侧　

开口三角一直有一定的电压输出。　以上４个特点与中性点不接地系统发生铁磁谐振时表现　

出来的特征较为稳合。由于无录波图参考，现结合谐振的发生　机理．对本次事故推导如下：　１３日１６时２６分４４秒．Ａ相线路发生接地是本次事故的　

开始．此时，Ａ相线路接地故障点会流过电容电流，未接地相　（Ｂ、Ｃ相）线路的电压升高至线电压，同时，未接地相（Ｂ、Ｃ相）　

线路对地电容会充以与线电压相应的电荷．而此电荷产生的　

电容电流以Ａ相线路接地故障点为通路，在主变端电源——　未接地导线（Ｂ、Ｃ相）——大地——Ａ相线路接地故障点——　

主变端电灞阍流通。线路接地故障期间，ＰＴ因接地相一次电　压降低，导致二次侧开１２三角有不平衡电压输出，出现线路接　地信号。　当接地故障消失时，线路接地故障点消失，此时电流通路　被切断，非接地相（Ｂ、Ｃ相）必须由线电压恢复到正常相电压，　

则需要将聚集在线路上的多余的电荷释放掉。而在中性点不　

接地系统（大新２号主变ｌＯｋＶ侧为三角形接线）和线路故障　接地点已断开的前提下。电荷只能通过Ｆｒｒ的高压绕组并经其　

接地的中性点流入大地，重新在Ｂ、Ｃ相线路——母线Ｐ１　Ａ相线路间形成回路。进行电荷充放电平衡。在这一变化过程　

中，大量电荷要通过　高压绕组释放，很容易引起ＰＴ铁芯的　

饱和．铁芯饱和后的　励磁电感会逐渐变小．当励磁电感减　小到和系统电容满足一定的匹配关系时就会形成共振回路．　

激发铁磁谐振过电压。１６时４１分３０秒．巡检人员断开１０ｋＶ　分段９００开关后，查看监控机，显示１０ｋＶ　ｌＩ段母线相电压分　

别为Ｕａ：７．６８ｋＶ，Ｕｂ：７．６９ｋＶ，Ｕｅ：７．６１ｋＶ。从三相相电压值，我　

们可以确认此时线路接地已经消失．但三相相电压并未恢复　到正常的相电压水平，而是保持在１＿３３倍左右的额定相电　

压，说明在Ａ相线路接地消失后，系统又经历了一个震荡的过　

程，推测是由于Ｂ、Ｃ相线路上的电荷在通过　高压绕组进　行电荷释放的过程中，引起Ｐｒｒ铁芯饱和．使系统对地感抗发　

生变化并与系统相间及相对地容抗匹配．产生了谐振．而且及　

有可能是分频谐振，因为分频谐振通常会使三相对地电压同　时升高至１．２～１．５倍额定相电压之间（１＿３３正好处于这个区间　

范围）。另外，在发生分频谐振过程中．由于　铁芯处于饱和　状态，　二次侧电压相位会与一次侧电压相位产生偏差．在　

三相相位叠加作用下，会导致二次侧开口三角有不稳定的电　

压输出，这也是在线路接地故障消失后．还会出现间歇性接地　信号报警的原因。＇－３系统发生谐振后，系统会由一个状态过渡　

到另一个状态并维持稳定．直到产生谐振的条件被破坏后．谐　振才会消除。从１６时４１分３０秒（巡检人员断开１０ｋＶ分段　

９００开关时出现三相电压升高）到１６时５１分３１秒（监控中　

心断开ｌＯｋＶ北郊线９６２开关，１０ｋＶⅡ段母线电压显示为Ｕａ：　

１０．０６ｋＶ，Ｕｂ：０．２ｋＶ，Ｕｃ：１０．２ｋＶ）共ｌＯｍｉｎ，Ｂ相Ｐｒｒ高压绕组极　有可能在经历谐振的过程中就已经对地击穿，所以在断开　

９６２开关——破坏谐振条件后，Ｂ相相电压仍接近于ＯＶ　６中性点不接地运行系统线路发生单相接地　

对母线ＰＴ的危害及ＰＴ损坏原因分析　

综合上述过程分析，对Ｐｒｒ损坏原因判断如下：　Ｂ相Ｐｒｒ损坏的直接原因：在Ａ相线路接地故障消失后．　三相线路重新进行电荷分配，Ｂ、Ｃ相线路通过母线ＰＴ一次绕　

组形成回路时Ａ相线路充放电，引起母线ＰＩ’一次绕组铁芯　饱和．感抗下降并与系统对地容抗匹配，形成铁磁谐振，谐振　

状态下流经　一次绕组的电流持续增大，导致　一次绕组　及铁芯温度升高，＇－３热量积累到一定程度，Ｐ，ｒ绕组绝缘材料　

开始融化．并引起绕组匝间绝缘击穿，放电，随着谐振过程的　持续．　内部故障进一步加剧，故障部位逐渐扩大，并最终导　

致高压绕组对地击穿。　

Ｂ相　损坏的间接原因：大新站１６时２６分４４秒，１０ｋＶ　系统线路发生接地．引起系统波动是本次事故的诱因。而　高压绕组饱和．励磁电流增大时，与高压绕组串联的高压保险　

未能熔断．未能迅速破坏谐振条件，导致　高压绕组长时间　

承受过电流、过电压冲击，也是导致　损坏的间接原因之一。　７预防中性点不接地运行系统母线Ｐ１、损坏　

的技术措施分析　

（１）查阅历年ｌＯｋＶ、３５ｋＶ系统母线ＰＴ的故障记录，多数　母线Ｆｒｒ故障前都伴有线路单相接地故障的发生，而线路单相　

接地故障多以线路对地间歇性电弧放电为主。通过本次分析　

可知，线路接地是本次ＰＴ故障的诱因，因此，减小中性点不接　地系统接地发生的可能性．就能从源头降低母线　发生故障　

的概率。而从目前的技术手段来看，只能结合系统电容电流的　大小．对该系统电压侧有中性点引出的星型接线的主变，采用　

投入消弧线圈：对该系统电压侧无中性点引出或采用三角形　接地的主变．采用在母线　一次绕组中性点加装消谐器的手　

段，在线路刚发生单相接地故障时，就将接地故障切除，缩短　

故障持续时间，减少谐振过电压对　的冲击。所以。要对　ｌＯｋＶ、３５ｋＶ等中性点不接地系统要进行一次电容电流普测，　

对系统电容电流超标的变电站及时采取加装消弧线圈或一次　

消谐器的措施　（２）严格按相关标准，选择　一次，确保系统发生谐振，　ＰＴ一次绕组过流时．熔断器能及时熔断．切断线路电容充放　

电回路．保护母线ＰＴ。　（３）为了提高母线　在系统电压波动时的承受能力．在　

入网前应严格按照《电气设备交接试验标准》（ＧＢ５０１５０—　

２００６）的要求，对中性电不接系统．进行１．９倍相电压下的ＰＴ　

励磁特性试验，以确保ＰＴ的励磁特性和抗饱和能力能满足要　求，提高母线ＰＴ的抗冲击能力．减少设备故障率　

参考文献　［１］袁克曼．中性点不接地系统单相接地的危害［Ｊ］．有线电视技术，２０１３　（０８）．　［２］ｉｆ－文斌，郭强．高压电压互感器烧毁原因的分析及对策研　Ｊ１．机电　产品开发与创新，２０１６（０１）．　

收稿日期：２０１６—１

０—１０

合集下载

10kV母线接地故障的分析处理

10kV母线接地故障的分析处理

龙源期刊网

10kV母线接地故障的分析处理

作者：黄遵响

来源：《价值工程》2015年第12期

摘要： 本文以电网运行中常见的一起10kV系统接地故障查找方法为例，通过分析得出了10kV金属性接地故障的原因，大致可分为以下三类：①10kV单一线路接地故障；②两条及以上线路同名相接地；③10kV母线设备故障。在此基础上，作者以自己亲身工作经历，讲述了快速排查接地方法、步骤。并提出了相关的改进建议和措施，以确保故障处理快速、正确。

Abstract： This paper takes locating method of the ground connection fault of a common 10kV

system in the operation of the power grid as the example. Through the analysis， it gets the causes of

the gold property ground faults of 10kV system. The faults can be roughly divided into the following

three categories： ①the single line grounding faults of 10kV system； ②the same phase ground

connection of two or more lines； ③the faults of bus bar equipment of 10kV system. Based on

these， the author takes the work experience to expound the immoral rapid screening grounding

methods and steps and put forward the related improvement suggestions and measures to ensure

改善10kV系统线路接地故障发生时PT熔断器熔断现象

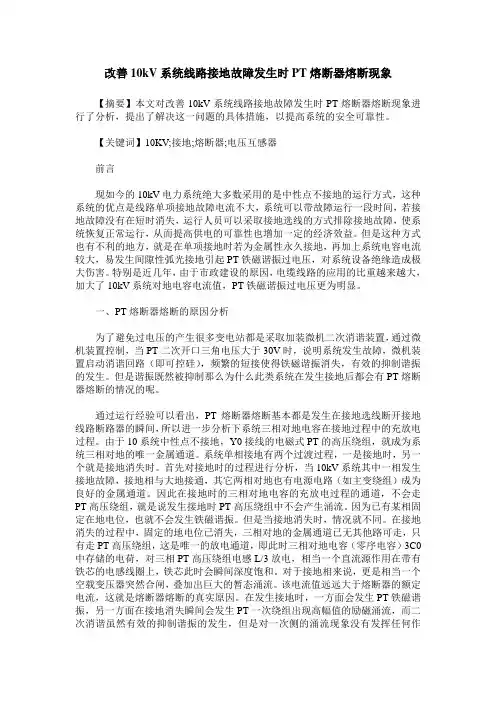

改善10kV系统线路接地故障发生时PT熔断器熔断现象
