PADS 9.3.1 Update from Library功能简介

  • 格式：pdf
  • 大小：239.19 KB
  • 文档页数：3

PADS 9.3.1 Update from Library功能简介

在 PADS 9.0 中，PADS Logic 已经引入了从库中更新的功能。在 PADS 9.1 中，PADS Layout 中也可以使用从库中更新的功能了。这个功能允许用户将设计中的 part type 和/ 或 decal 定义与库中相应器件进行比较并产生报告。用户可以选择性地更新设计中的 part type/decal 定义与最新的库中信息保持一致。比较的项目包括：part type 和 decal 定 义，所有的属性、labels、decal 规则、时间戳等等。 下面是我使用软件的一点经验，分享给大家，写得不全面，请大见谅哦！

一， Update from Library功能：

1. PADS Logic中使用Update from Library功能，几乎没有什么可设置，但是有一点需要注意：设置框中“”和“”下三个

选项不要轻易选取，除非你想将电路图里所有元件属性从元件库更新一次。如下

图所示

2. PADS Layout中使用Update from Library功能，此对话框的设置相对比较多一些： 选择只会输出PCB内的元件和元件库内的元件对比报告； 选择才会从元件库更新元件类型和封装到PCB;

下面右图是左图的中文翻译界面，根据自己的需要选取相应选项即可

其实重点在右边的Part Types和PCB Decals

里的选择。一般情况下右边这两个栏里会显示PCB里所有的元件类型和元件封装，如果需要从元件库更新所有的

元件类型和元件封装就不要修改右边的东西，直接点按钮，但是如果板子大，更新的时间会较长，有的可能会长达10分钟。

所以只需要在右边这两栏中选取需要从元件库中更新的元件类型和元件封装，如下图。将不需要更新的内容选取后点击按钮清除即可。要多选可以按住Ctrl逐个点击，也可以按住Shift选取头、尾。

还有一个实用的方法就是先在PCB中选取需要从元件库更新的元件封装，然

后再使用Update from Library功能，你会发现右边的栏里只有你选中的封装类型名

和封装名，这样对于少数更新来讲很方便。但是要注意的是，即便你只选中了几

个元件封装，但是在PCB中与选中元件封装相同的元件也会被更新，这点请注意。

合集下载

PADS_rh_ja

PADS_rh_ja

PADS 9.3 Release Highlights

January 2011

© 2011 Mentor Graphics Corporation All rights reserved.

This document contains information that is proprietary to Mentor Graphics Corporation. The original recipient of this document may duplicate this document in whole or in part for internal business purposes only, provided that this entire notice appears in all copies. In duplicating any part of this document, the recipient agrees to make every reasonable effort to prevent the unauthorized use and distribution of the proprietary information.

This document is for information and instruction purposes. Mentor Graphics reserves the right to make changes in specifications and other information contained in this publication without prior notice, and the reader should, in all cases, consult Mentor Graphics to determine whether any changes have been made.

PADS9.3--PADS-Layout-PCB坐标导出模板制作流程

PADS9.3--PADS-Layout-PCB坐标导出模板制作流程

希望对大家有所帮助，多谢您的浏览！

1 / 7 1 PADS9.3 -PADS Layout PCB坐标导出模板制作流程

1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。

图 1

图 2

2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3

图 3希望对大家有所帮助，多谢您的浏览！

2 / 7 2 3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。

图 4

4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。 希望对大家有所帮助，多谢您的浏览！

3 / 7 3 图 5

5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。

图 6

希望对大家有所帮助，多谢您的浏览！

4 / 7 4 图 7

图 8 希望对大家有所帮助，多谢您的浏览！

5 / 7 5 图 9

图 10 希望对大家有所帮助，多谢您的浏览！

6 / 7 6 图 11

图 12

最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。

今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic

Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。希望对大家有所帮助，多谢您的浏览！

7 / 7 7

图 13

（注：可编辑下载，若有不当之处，请指正，谢谢!）

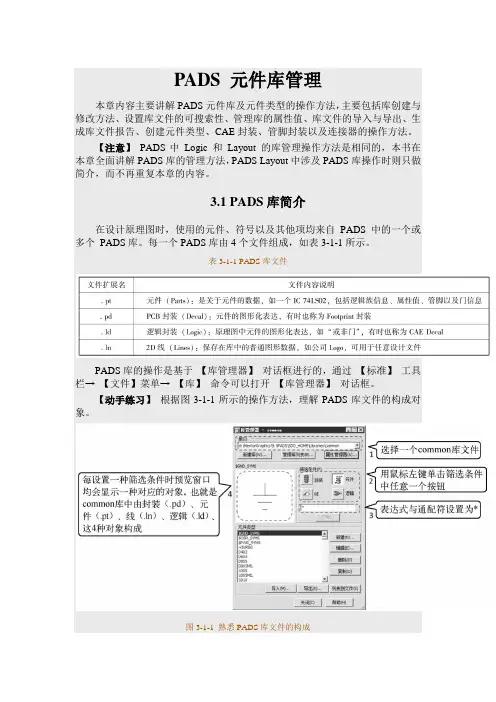

PADS 元件库管理
