码垛机器人的主要结构介绍

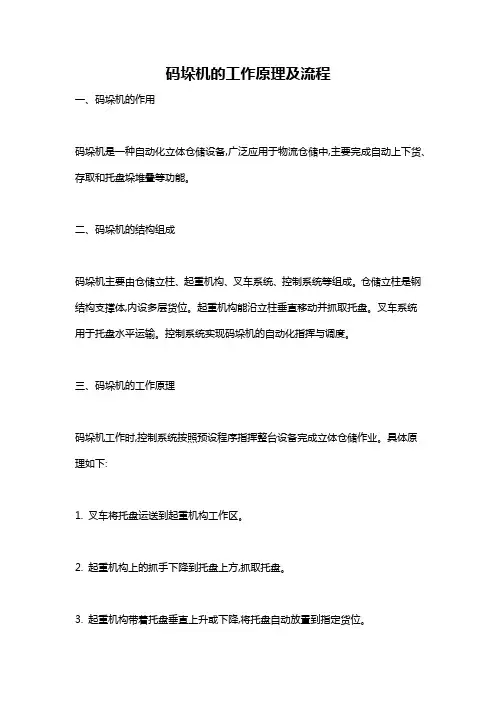

码垛机的工作原理及流程
一、码垛机的作用
码垛机是一种自动化立体仓储设备,广泛应用于物流仓储中,主要完成自动上下货、存取和托盘垛堆叠等功能。

二、码垛机的结构组成
码垛机主要由仓储立柱、起重机构、叉车系统、控制系统等组成。

仓储立柱是钢结构支撑体,内设多层货位。

起重机构能沿立柱垂直移动并抓取托盘。

叉车系统用于托盘水平运输。

控制系统实现码垛机的自动化指挥与调度。

三、码垛机的工作原理
码垛机工作时,控制系统按照预设程序指挥整台设备完成立体仓储作业。

具体原理如下:
1. 叉车将托盘运送到起重机构工作区。

2. 起重机构上的抓手下降到托盘上方,抓取托盘。

3. 起重机构带着托盘垂直上升或下降,将托盘自动放置到指定货位。

4. 起重机构抓手松开,完成托盘的存放。

5. 根据存储逻辑要求,系统指导设备进行托盘的自动出入、移位等动作。

四、码垛机的工作流程
码垛机的典型作业流程为:
1. 叉车运送托盘到起重机构工作区→
2. 起重机构抓取托盘→
3. 起重机构垂直运动将托盘存放指定位置→
4. 起重机构下降抓取另一托盘→
5. 重复上述循环完成自动入库。

abb机器人码垛工作原理
ABB机器人码垛的工作原理主要涉及三个步骤：包装袋整理、检测抓取和码垛输送。

首先，包装袋经过输送机被送到整平机，整平机对包装袋进行压平操作，使物料压实均匀充满包装袋，保持袋型平整。

然后，整理好的包装袋到达抓取辊道，机械手检测到抓取辊道上有包装袋后，机械手到达定位点转向包装袋处，机械手张开夹起包装袋进行转向，按照设置好的编组进行堆放、码垛。

最后，将包装袋按照设置好的垛型进行码放，完成码垛后有叉车或行车直接将托盘运走，完成码垛工序。

此外，ABB码垛机器人还利用激光测距、超声波或者CCD相机等传感器对目标物体进行定位，然后再利用机械手臂将目标物体搬运到指定位置。

如需了解更多信息，建议查阅相关资料或咨询专业人士。

搬运码垛机器人毕业设计说明设计背景在生产车间中，常常需要将大量的物料或产品堆叠成堆或码垛。

传统的码垛方式普遍采用人工操作，但人工操作可能存在误差，操作效率低下，同时还存在着工作安全风险等问题。

因此，本课题在现有技术基础上，设计一种搬运码垛机器人，在提高工作效率和工作安全性的同时，还可以降低生产成本。

设计内容本设计采用机器人技术，设计一款搬运码垛机器人，实现对物料和产品的堆叠和码垛操作。

主要功能包括以下几点：1. 传感器模块：采用多种传感器，如光电传感器、超声波传感器等，对机器人周围环境进行监测，确保机器人能够避开障碍物并准确找到目标位置。

2. 控制系统：该机器人控制系统采用嵌入式控制器和PLC等设备，对机器人的各项动作进行精确控制，实现自动化操作。

3. 动力系统：该机器人的动力系统是用电动机作为驱动力的，机器人的移动和操作由电动机提供动力。

4. 机械臂系统：该机器人的机械臂采用3自由度机械臂，可以实现物料和产品的抓取、搬运、堆叠和码垛等操作。

5. 视觉系统：机器人配备观察摄像机，并采用图像处理技术实现视觉识别、目标定位、目标追踪等功能。

6. 人机界面：机器人采用触摸屏控制界面，可以直观、方便地设置机器人的各个参数和操作任务。

设计要求2. 具有较高的智能化和自主导航能力，可以根据生产要求自主规划运动轨迹，完成自动化操作。

3. 系统可靠性高，操作稳定可靠，能适应多变的生产条件和环境。

4. 操作简单，功能实用，具有足够的灵活性和扩展性。

设计流程1. 系统设计：首先进行整体系统设计，包括机器人的结构设计、控制系统设计、动力系统设计、机械臂系统设计、视觉系统设计和传感器模块设计等方面，确保各个方面的设计能够协调、相互配合，实现整个机器人系统的目标任务。

2. 电路设计：设计电路图和PCB，按照系统设计的要求搭建出实际的电路板，保证系统的稳定性和可靠性。

3. 机械设计：根据整体系统设计的要求，采用CAD等软件设计机器人的机械部件，如机械臂、关节和传动部件等。

码垛搬运机器人的应用优势及潜 在问题
1、应用优势
码垛搬运机器人具有许多应用优势。首先，它们能够显著提高生产效率，降 低生产成本。其次，这种机器人能够适应多种产品规格和生产模式，具有很高的 灵活性。此外，机器人的精准控制和稳定运行也能够保证产品质量的一致性。最 后，通过自动化生产线，企业可以减少人工干预，降低人为错误，提高整体的生 产安全性。
2、适应性强：机器人可以适应不同形状、大小和重量的物品，提高了生产 过程中的灵活性。
3、智能化程度高：通过控制系统和传感器等技术的应用，机器人可以实时 监测物品状态和环境变化，实现自我调整和优化。
4、生产效率高：机器人的码垛速度和准确性均优于传统方式，大大提高了 生产效率。
五、结论与展望
本次演示通过对码垛机器人的设计与研究，提出了一种新型的码垛机器人方 案，并经过实验验证了其有效性。实验结果表明，本次演示设计的码垛机器人具 有操作简单、适应性强、智能化程度高等优点，能够显著提高生产效率和降低人 工成本。
2、机械结构设计
机械结构是码垛机器人的核心部分，本次演示设计了一种双臂协同码垛机器 人，具有两个可拆卸的抓取器，可以同时或单独动作，完成不同形状和大小的物 品码垛。抓取器采用弹性减震设计，可减小对物品的损伤，同时提高码垛的准确 性。
3、控制系统设计
控制系统是码垛机器人的大脑，本次演示采用基于PC的开放式控制系统，利 用PC强大的计算和存储能力，实现对机器人的实时控制和数据处理。通过研究运 动学和动力学模型，实现了机器人的轨迹规划、速度控制和抓取力度调节等功能。
二、研究目的
本次演示的研究目的是设计一种新型码垛机器人，具有操作简单、适应性强、 智能化程度高等优点，以提高生产效率和降低人工成本。
三、设计与研究
