设备、管道涂色标准

第 1 页 共 3 页 油气田地面管线和设备涂色规定范文

第一章 总则

第一条 为了规范油气田地面管线和设备的涂色工作，确保油气田运行的安全和实施管线管理的有效性，制定本规定。

第二条 本规定适用于油气田地面管线和设备的涂色工作。

第三条 油气田地面管线和设备的涂色工作应符合国家相关法律法规和标准的要求。

第四条 油气田地面管线和设备的涂色工作应做到标识明确、色彩鲜艳、可持久不褪色。

第五条 涂色工作应由专业的维护人员进行，确保施工质量。

第二章 设备涂色规定

第六条 油气田地面设备应按照功能和用途进行涂色。

第七条 泵类设备的颜色为橙色，用于标识其危险性，并提醒人员注意安全。

第八条 阀门类设备的颜色为黄色，用于标识其危险性，并提醒人员注意操作。

第九条 压力容器类设备的颜色为红色，用于标识其危险性，并提醒人员注意操作。

第十条 管道类设备的颜色为绿色，用于标识其危险性，并提醒人员注意操作。

第三章 管线涂色规定

第十一条 油气田地面管线应按照功能和用途进行涂色。 第 2 页 共 3 页 第十二条 高压管线的颜色为黄色，用于标识其危险性，并提醒人员注意安全。

第十三条 中压管线的颜色为红色，用于标识其危险性，并提醒人员注意安全。

第十四条 低压管线的颜色为蓝色，用于标识其危险性，并提醒人员注意安全。

第十五条 液体管道的颜色为绿色，用于标识其危险性，并提醒人员注意操作。

第十六条 气体管道的颜色为紫色，用于标识其危险性，并提醒人员注意操作。

第四章 涂色标识要求

第十七条 油气田地面管线和设备的涂色应符合以下要求：

（一）标识明确。涂色应明确标识设备或管线的功能、用途和危险性。

（二）色彩鲜艳。涂色应选择鲜艳的颜色，便于远距离识别和辨别。

（三）可持久不褪色。涂色应选用耐候性好的材料，确保涂层在户外环境下长期保持颜色稳定。

（四）文字清晰。如有需要，涂色标识应包含相关文字信息，确保文字清晰可读。

油气田地面管线和设备涂色规定

1. 背景

在油气田中，地面管线和设备的涂色是非常重要的，它能够起到标识、保护和美化的作用。正确的涂色规定能够提高油气田的运营效率，减少事故风险，并且方便工作人员的操作和维护。

2. 涂色规定

根据国内外相关标准和实践经验，以下是油气田地面管线和设备的涂色规定：

2.1 管线涂色规定

• 天然气管线：通常使用黄色进行标识。黄色具有醒目的效果，能够提醒人们注意天然气管线的存在，并且易于识别。在实际应用中，天然气管线通常涂成黄色的底色，然后在底色上涂上黑色的字母或标志以标识管线的具体用途。

• 石油产品管线：通常使用红色进行标识。红色代表危险和警告，能够提醒人们注意石油产品管线的存在，并且易于识别。石油产品管线通常涂成红色的底色，然后在底色上涂上白色的字母或标志以标识管线的具体用途。

• 水管线：通常使用蓝色进行标识。蓝色代表水，能够提醒工作人员以及附近居民水管线的存在，并且易于识别。水管线通常涂成蓝色的底色，然后在底色上涂上白色的字母或标志以标识管线的具体用途。

2.2 设备涂色规定

• 压力容器：压力容器通常使用橙色进行标识。橙色能够提醒人们注意压力容器的存在，并且易于识别。压力容器通常涂成橙色的底色，然后在底色上涂上黑色的字母或标志以标识容器的具体内容和级别。

• 阀门和管道连接件：阀门和管道连接件通常使用绿色进行标识。绿色代表安全和一般设备，在油气田中广泛应用。阀门和管道连接件通常涂成绿色的底色，然后在底色上涂上白色的字母或标志以标识具体的功能和用途。

• 电气设备：电气设备通常使用紫色进行标识。紫色能够提醒人们注意电气设备的存在，并且易于识别。电气设备通常涂成紫色的底色，然后在底色上涂上白色的字母或标志以标识设备的具体内容和级别。

3. 涂色标识注意事项

在进行油气田地面管线和设备的涂色时，需要注意以下事项： • 颜色选择：选择与规定相符的颜色，确保颜色的醒目度和易识别性。

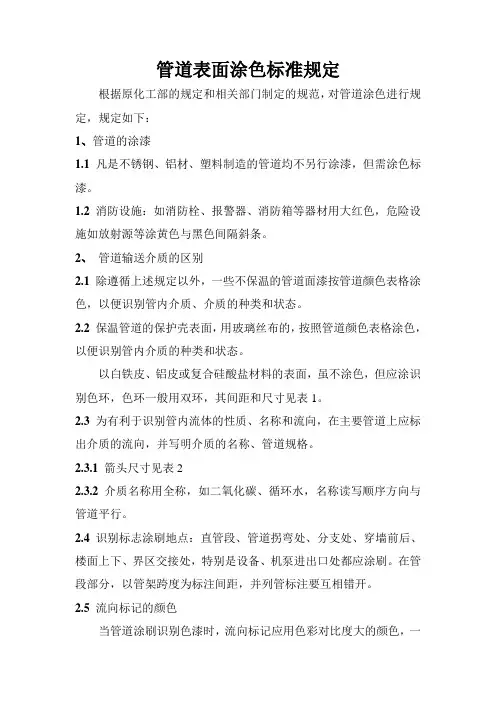

管道表面涂色标准规定

根据原化工部的规定和相关部门制定的规范，对管道涂色进行规定，规定如下：

1、管道的涂漆

1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆，但需涂色标漆。

1.2 消防设施：如消防栓、报警器、消防箱等器材用大红色，危险设施如放射源等涂黄色与黑色间隔斜条。

2、 管道输送介质的区别

2.1 除遵循上述规定以外，一些不保温的管道面漆按管道颜色表格涂色，以便识别管内介质、介质的种类和状态。

2.2 保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态。

以白铁皮、铝皮或复合硅酸盐材料的表面，虽不涂色，但应涂识别色环，色环一般用双环，其间距和尺寸见表1。

2.3 为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。

2.3.1 箭头尺寸见表2

2.3.2 介质名称用全称，如二氧化碳、循环水，名称读写顺序方向与管道平行。

2.4 识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。在管段部分，以管架跨度为标注间距，并列管标注要互相错开。

2.5 流向标记的颜色

当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。如管道基本色为红色或黑色时，箭头则用白色。当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。

DN＜50时，，流向标记挂牌表示，标牌（矩形250×100mm）上面应标明流体名称，并在标牌的一端标示流体流向。

2.6 注字要求

字体，中文为仿宋体，见表3

3、管道涂色和注字标准见附表4。

表1

公称直径DN×mm 色环宽度mm 两环间距mm 两组间距m

＜150 50 2DN* 3

150—300 70 1.5DN* 5

＞300 100 600 10

DN*保温管道以保温后DG计算

表2

外径(包括保温层) 箭头规格

百度文库 - 让每个人平等地提升自我

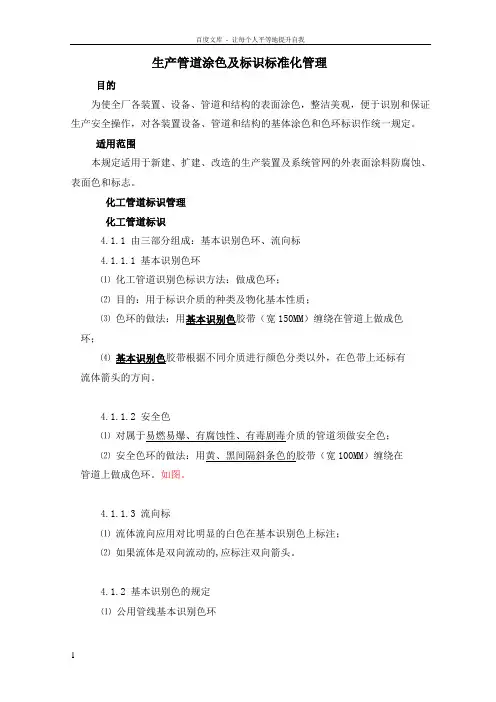

1 生产管道涂色及标识标准化管理

目的

为使全厂各装置、设备、管道和结构的表面涂色，整洁美观，便于识别和保证生产安全操作，对各装置设备、管道和结构的基体涂色和色环标识作统一规定。

适用范围

本规定适用于新建、扩建、改造的生产装置及系统管网的外表面涂料防腐蚀、表面色和标志。

化工管道标识管理

化工管道标识

4.1.1 由三部分组成：基本识别色环、流向标

4.1.1.1 基本识别色环

⑴ 化工管道识别色标识方法：做成色环；

⑵ 目的：用于标识介质的种类及物化基本性质；

⑶ 色环的做法：用基本识别色胶带（宽150MM）缠绕在管道上做成色环；

⑷ 基本识别色胶带根据不同介质进行颜色分类以外，在色带上还标有流体箭头的方向。

4.1.1.2 安全色

⑴

对属于易燃易爆、有腐蚀性、有毒剧毒介质的管道须做安全色；

⑵ 安全色环的做法：用黄、黑间隔斜条色的胶带（宽100MM）缠绕在管道上做成色环。如图。

4.1.1.3 流向标

⑴ 流体流向应用对比明显的白色在基本识别色上标注；

⑵ 如果流体是双向流动的,应标注双向箭头。

4.1.2 基本识别色的规定

⑴ 公用管线基本识别色环 百度文库 - 让每个人平等地提升自我

2 序号 名称 基本识别色 色 样 色 号 执行标准

1 仪表气 淡灰色 B03 GB7231

2 压缩空气 淡灰色 B03 GB7231

3 氮气 黄色 Y07 GB7231

4 消防水 大红色 R03 GB7231

5 泡沫管 大红色 R03 GB7231

6 生活水 艳绿色 G03 GB7231

7 工业水 艳绿色 G03 GB7231

8 循环水 艳绿色 G03 GB7231

9 脱盐水 艳绿色 G03 GB7231

10 除氧水 大红色 R03 GB7231

11 蒸汽 大红色 R03 GB7231

⑵ 物料管线基本识别色

序号 名称 基本识别色 色 样 色 号 执行标准
