非接触式IC卡的工作原理与技术

六、IC卡和磁卡比较有以下四大优点：
（1）安全性高
（2）IC卡的存储容量大，便于应用，方便保管。
（3）IC卡的防磁、防一定强度的静电，抗干扰能力强，可靠性比磁卡高，一般可重复读写10万次以上，使用寿命长。
（4）IC卡的读写设备比磁卡的读写设备简单可靠、造价便宜、容易推广、维护方便。
ID卡(非接触式ID卡)
因此，不但可以存储大量信息，具有极强的保密性能，并且抗干扰、无磨损、寿命长。因此在广泛的领域中得到应用。
第三种分类方法：根据IC卡的应用领域，可以分为金融卡和非金融卡两大类。金融信用卡是我国大力建设的金卡工程的主要媒体。由银行发行和管理。由于IC卡上记录了持卡人主要信息，故不一定要求消费场所与银行联网。比起磁卡等仅记录少量数据的卡型，具有极大的灵活性和可*性。
非接触型IC卡具有接触式IC卡同样的芯片技术和特性，最大的区别在于卡上设有射频信号或红外线收发器，在一定距离内即可收发读写器的信号，因而和读写设备之间无机械接触。在前述IC卡的电路基础上带有射频收发及相关电路的非接触IC卡被称作“射频卡”或“RF卡”。这种IC卡常用于身份验证，电子门禁等场合。卡上记录信息简单，读写要求不高，卡型变化也较大，可以作成徽章等形式。
五、IC卡和其它卡的比较所具备的优点
由于IC卡采用了当今最先进的半导体制造技术和信息安全技术，IC卡相对于其它种类的卡具有以下四大特点：
（1）存储容量可以到几兆字节，可存储文字、声音、图形、图象等信息。
（2）体积小，重量轻，抗干扰能力强，便于携带，易于使用。
四、IC卡国际标准
1．ISO 7816－１：1987识别卡带触点的集成电路卡
第1部分：物理特性规定了卡的物理特性，包括尺寸（同ISO 7810）。
2．ISO 7816－2：1987识别卡带触点的集成电路卡

数据块可作两种应用： ★ 用作一般的数据保存，可以进行读、写操作。
深圳吉盛科技有限公司 Tel：(0755)26825587 Fax：26816899
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。 4、每个扇区的块 3 为控制块，包括了密码 A、存取控制、密码 B。具体结构如下：
四、M1 射频卡与读写器的通讯
深圳吉盛科技有限公司 Tel：(0755)26825587 Fax：26816899
复位应答 Request
防冲突机制 Anti collision Loop
改变扇区 不改变扇区
选择卡片 Select Tag
三次相互验证 Authentication
A0 A1 A2 A3 A4 A5 FF 07 80 69 B0 B1 B2 B3 B4 B5 密码 A（6 字节） 存取控制（4 字节） 密码 B（6 字节）
5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取 控制。存取控制为 4 个字节，共 32 位，扇区中的每个块（包括数据块和控制块）的 存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控 制位,定义如下：
对块 0 的控制：
bit 7 6 5
43
2
字节 6
C20_b
字节 7
C10
字节 8
C30
字节 9
( 注： C10_b 表示 C10 取反 )
1
0
C10_b
C30_b
C20
存取控制（4 字节，其中字节 9 为备用字节）结构如下所示：
字节 6 字节 7 字节 8 字节 9
bit 7 6
5
43
2
1
0

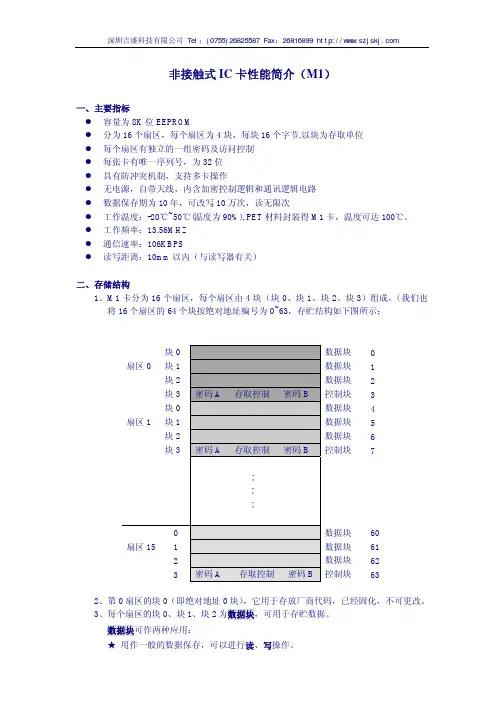

非接触式IC卡Mifare S50卡详细介绍一、何谓RFID与非接触式IC卡（Contactless Samrt Card）RFID (Radio Frequency Identification)常称为感应式电子晶片或近接卡、感应卡、非接触智能卡、非接触IC卡等等。

一套完整RFID系统由Reader 与Transponder两部分组成，其动作原理为由Re ader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder 电路将内部之ID Code送出，此时Reader便接收此ID Code。

Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制COPY，安全性高、长寿命。

RFID的产品有电容式（Capacatine）、微波式（Microwave）、无线电频率RF(R adioFrequency)，因电容式在使用时须与CSC验票机几乎贴近才能感应，而微波式则须与CSC验票机直线对准，只有无线电频率式则无此限制，所以目前CSC 的主流卡片是飞利浦的MIFAER卡片，其材质采用无线电频率式；而以无线电频率不含电池之CSC，其动作原理是经由内部RF天线接收由读写器所发送出来之电波，感应出一微小电源电压来供应内部电路及读写器所需之电力，亦藉由此感应电压来读写、运算、储存卡片内记忆体资料或藉由读写器和外界接触，并进行卡片和读写器彼此间之资料之交换；其卡片特性概述如下：1、尺寸：信用卡尺寸86mm*54mm*0.76mm。

2、外型：坚固、防潮、不易弯曲变形。

3、电池：无内部电池。

4、读写距离：与读写单元间距离2-10CM内均可正确读写资料。

5、读写角度：与读写单元上方半球幅度内均可正确读写资料。

6、运输方式：无线电调频通信方式。

7、内部构造：固态电子装置（Solid-state Electric Device），有内藏记忆体、微处理器晶片两种形式。

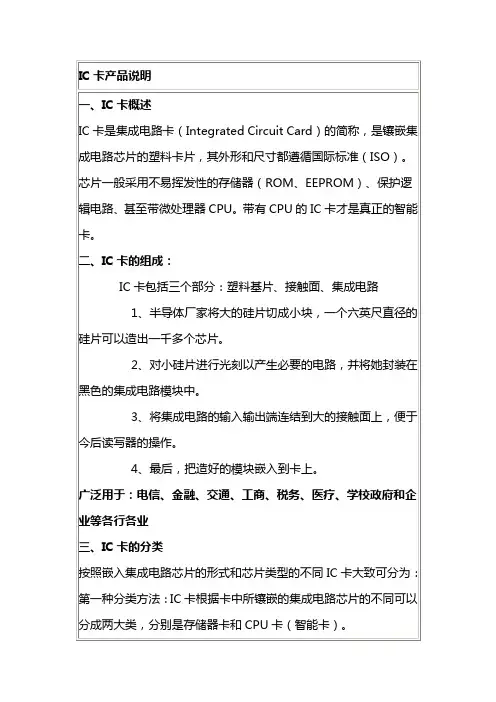

IC卡工作原理IC卡，即集成电路卡，是一种具有存储和处理能力的智能卡，广泛应用于各个领域，如金融、交通、通信等。

IC卡的工作原理是通过集成电路芯片实现对数据的存储和处理，并通过接触或者非接触方式与读卡设备进行通信。

IC卡的工作原理可以分为以下几个步骤：1. 供电：IC卡通过与读卡设备的接触或者非接触方式获取电源供电。

接触方式是通过金属接点与读卡设备接触，非接触方式则是通过无线射频技术进行供电。

2. 通信：IC卡与读卡设备之间通过通信接口进行数据传输。

通信接口可以是接触式接口（如ISO7816接口）或者非接触式接口（如ISO14443接口）。

在通信过程中，IC卡和读卡设备通过协议进行数据的传输和交换。

3. 数据存储：IC卡内部的集成电路芯片具有存储器，可以用来存储各种数据，如个人信息、账户余额等。

存储器可以分为只读存储器（ROM）和可编程存储器（RAM、EEPROM）。

4. 数据处理：IC卡内部的集成电路芯片还具有处理能力，可以进行数据的加密、解密和逻辑运算等操作。

通过处理能力，IC卡可以实现各种应用功能，如密码验证、数据加密等。

5. 安全性：IC卡具有较高的安全性，主要体现在数据的加密和防篡改。

通过加密算法和密钥管理，IC卡可以保护存储在卡内的敏感数据不被非法获取和篡改。

IC卡的工作原理使其具有许多优点。

首先，IC卡具有较大的存储容量，可以存储大量的数据。

其次，IC卡具有较高的安全性，可以保护用户的隐私和资金安全。

此外，IC卡还具有多种应用功能，可以实现多种场景下的需求，如支付、门禁、身份认证等。

总结起来，IC卡的工作原理是通过集成电路芯片实现对数据的存储和处理，并通过与读卡设备的通信接口进行数据传输。

IC卡具有较大的存储容量、高安全性和多种应用功能，广泛应用于各个领域。
