水泥胶砂强度抗折计算

1材料表观密度及吸水率实验通过试验来掌握材料表观密度和吸水率的测量方法。

材料的表观密度是指在 自然状态下单位体积的质量。

利用材料的表观密度可以估计材料的强度、吸水性、 保温性等， 同时可用来计算材料的自然体积或者结构质量； 吸水率是指材料与水接 触吸收水分的性质，当材料饱和吸水时，其含水率为吸水率。

室温℃ 相对湿度% 水温℃游标卡尺、天平、鼓风烘箱、干燥器、温度计、直尺等。

A.表观密度实验步骤：1、将待测材料的试样放入 105~110℃的烘箱中烘至恒重，取出置于干燥器 中冷却至室温；2、用游标卡尺两处试样尺寸，计算出体积 V 0；3、用天平称量出试样的质量 m 。

4、实验结果计算。

B.表观密度实验步骤：1、将试件置于烘箱中，以 100±5℃的温度烘干至恒重。

在干燥器中冷却至 室温后以天平称其质量 m 1 (g )，精确至 0.01g 。

2、将试件放在盛水容器中，将水自由进入。

3、加水至试件高度的 1 处， 6 小时后将水加至高出试件顶面 20mm 以上，在放置 48 小时让其自由吸水。

4、取出试件，用湿纱布擦去表面水分，即将称其质量 m 2 (g )。

5、实验结果计算。

材料的表观密度按下式计算： π = =0 V吸 水 率 按 照 下 式 计 算 ： W =m m21100% =xmm 4砂筛分析实验通过试验获得砂的细度模数和级配曲线，并掌握砂颗粒粗细程度和颗粒搭配间的关系，掌握砂质量好坏的判定依据，为拌制混凝土时选用原材料作准备。

室温℃ 相对湿度% 水温℃摇筛机、标准筛、天平、浅盘、毛刷和容器等。

1、按要求称取四分后的干燥试样500g；2、将标准筛按孔径由大到小顺序叠放，加底盘后，将试样倒到最上层4.75mm 筛内，加盖后，手工摇筛5 分钟；3、按孔径大小，逐个用手于洁净的盘上进行筛分，通过的颗粒并入下一号筛内并和下一号筛中的试样一起过筛。

4、称量各号筛的筛余试样质量m i。

1、细度模数aaaaaa累计筛余率A i (%) A i 第 1 次 第 2 次A 1A 2A 3A 4A 5A 6M = Mx1 x2=——Mx=(A 2 + A 3 + A 4 + A 5 + A 6 ) 一 5A 1 ，单次精确至 0.01，平均精确至 0.1 100 一A筛孔尺寸 (mm )4.752.361.180.60.30.15底盘累计分量 ∑ (g )M = x分计筛余率 a i (%) a i 第 1 次 第 2 次1分计筛余量(g )第 1 次 第 2 次 2345620过细砂区40过粗砂区 60Ⅰ区 Ⅱ区80Ⅲ区0.600 1.18 2.36 筛孔尺寸(mm)砂试验级配曲线图(判定砂粗细程度和级配情况，试验影响因素等)) ％ ( 率 余 筛 计 累1000.150 0.300 4.75 9.5水泥标准稠度用水量通过试验获得水泥标准稠度用水量， 为进行凝结时间和安定性试验作好准备； 掌握其测 试方法，正确使用仪器设备，并熟悉其性能，室温℃ 相对湿度% 水温℃标准稠度仪、净浆搅拌机、天平、量筒等。

9.2 抗折强度测定
• Rf=M/W=(Ff/2•L/2)/(bh2/
6)=1.5 Ff L/bh2 = 1.5 Ff L/h3
M—在破坏荷重处产生的 最大弯矩
W---截面矩量,断面为矩 形截面时为bh2/6.
• 公式适用于均质弹性体。
所以它是试体的真实抗折 值的近似值。
以50±10N/s 速率匀速加 荷
底座和基座之间要铺一层砂浆以保证完全
接触。
120cm
50cm
40cm
0.25m3,重不低于600kg. 可放一层5mm的橡胶衬垫
未充分 振实
振实台不同安装的振实差别
振实台 抗折,MPa 基座 3d 28d
抗压 ,MPa 3d 28d
试体重 ,g
混凝土 实心台
4.61/100 8.05/100 24.7/100 54.1/100
ISO同中国软练法
• GB177没有作废,但不再被GB175-1999引用.虽然
GB/T 17671-1999各推荐性标准,但因被上述强制 性标准引用成为强制性标准.
• GB177试验方法中水泥成份过多,强度值对水泥浆
与砂子胶结性能的反应不够敏感.这样低密度、低 活性的水泥得到更多的好处。同时，其水量偏低， 这样有利于那些需水量较大的水泥，造成事实的 不公平。
• 在组装备用干净模型时，应用黄干油等密
封材料涂覆模型的外接缝。试模的内表面 上应涂上一薄层的模型油或机油。
• 成型时，模套壁与模型内壁应该重叠，超
出内壁不应大于1mm。
4.2.5 振实台
振幅为15.0±0.3mm;振动台为代 用设备，频率2800-3000次/min, 帪幅0.75mm
• 用地脚螺丝固定在基座上，设备调成水平。

01
02
03
04
胶砂搅拌机
用于制备胶砂，确保其均匀性 和一致性。
振动台
用于将胶砂填充到试模中并振 动密实。
抗压强度试验机
用于测试胶砂试样的抗压强度 ，测量其力学性能。
抗折强度试验机
用于测试胶砂试样的抗折强度 ，测量其韧性等性能。
04 试验步骤
CHAPTER
准备试模和材料
准备标准砂、水泥、 水和养护箱等试验所 需材料。
将试模组装好，准备 进行配料与搅拌。
检查试模是否完好无 损，确保没有缺陷和 裂缝。
配料与搅拌
根据试验要求，按照比例称取水 泥、标准砂和水。
将称好的材料放入搅拌机中，按 照规定的搅拌时间进行搅拌。
搅拌过程中要确保材料充分混合， 无颗粒状残留物。
装模与成型
将搅拌好的胶砂倒入试模中，用抹刀 抹平表面。
将组装好的试模放入养护箱中养护。
用振动台将胶砂振实，确保试模中的 胶砂密实度一致。
养护与脱模
在养护箱中按照规定的养护时间进行养护。 养护结束后，将试件取出并脱模。
对脱模后的试件进行检查，确保没有破损或缺陷。
试验数据的记录与处理
01
按照规定的方法测定试件的强度值。
02
记录每个试件的强度数据，并进行统计分析。
性能指标的评估
评估抗折强度
抗折强度是评估水泥胶砂柔韧性的重要指标，通过测量水泥胶砂在受到弯曲力时的强度，可以评估其抗折性能。
评估抗压强度
抗压强度是评估水泥胶砂承载能力的重要指标，通过测量水泥胶砂在受到压力时的最大承载能力，可以评估其抗 压性能。
结果的可靠性分析
分析试验误差
对试验结果进行误差分析，以确定结 果的可靠性和准确性。

• • • •
• • • • •
水泥取样方法：GB/T 12573-2008 水泥细度检验方法（筛析法）： GB/T 1345-2005 水泥胶砂流动度测定方法：GB/T 2419-2005 水泥标准稠度用水量、凝结时间、安定性检验方法： GB/T1346-2011 水泥胶砂强度检验方法（ISO法）：GB 17671-1999 水泥密度测定方法：GB/T 208-1994 水泥比表面积测定方法(勃氏法)：GB/T 8074-2008 水泥化学分析：GB/T 176-2008 通用硅酸盐水泥：GB 175-2007
使用时注意：抗压夹具随着使用时间的增长，在做压力试验时其 强度值会逐步减少，因此在做好比对试验的前提下要注意更换， 日常使用时注意传压柱进行导向运动时垂直滑动而不发生摩擦和 晃动，上压板的球面应能自由滑动。

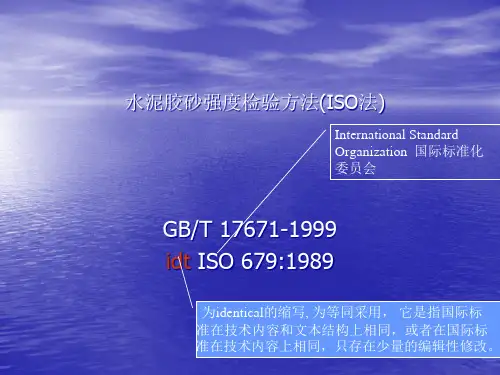

二、水泥胶砂强度检验方法（ ISO法）
10 ）试模：符合 JC/T726-2005《水泥胶砂试模》。重量： 6.25kg±0.25kg ， 试模组装后模腔基本尺寸：长（ A ）为 160mm±0.8mm ，宽（ B ）为 40mm±0.2mm，深（C）为40.1mm±0.1mm，用前自检，日常使用注 意不要混用。 11）天平：精度应为±1g。 12）加水器：当使用自动滴管加225ml水时，滴定管的精度应为 225ml±1ml。
二、水泥胶砂强度检验方法（ ISO法）
3、试验条件 1）试验室：试体成型试验室的温度应保持 20℃±2℃，相对湿度应 不低于50%。 2）养护箱：试体带模养护的养护箱或雾室温度保持在 20℃±1℃， 相对湿度不低于90%。 3）养护池：水的温度应在20℃±1℃。 养护池温度及试验室温、湿度每天至少记录一次，养护箱或雾室 的温度与相对湿度至少每4小时记录一次，在自动控制的情况下记 录次数可以酌减至一天二次。 6、胶砂配比： P· Ⅰ、 P· Ⅱ、 P· O 、 P· S 、 P· F 、 P· C 水泥每锅胶砂配比均为：中国 ISO标准砂 1350g±5g，水泥 450g±2g，水 225g±1g。 P· P（火山灰质硅酸盐）水泥每锅的砂及水泥的量不变，但加水量 必须按GB/T2419-2005《水泥胶砂流动度测定方法》测定其水泥的 流动度后来确定强度成型的加水量。（水泥胶砂流动度不小于 180mm，用0.01整倍数递增法）
