RIPv2基本配置实验

RIP配置实验静态路由rip距离矢量r1r2负载均衡RIP基本配置：命令：R1(config)#router rip //创建RIP进程，启用RIP协议R1(config-router)#version 2 //启用RIPv2R1(config-router)#network 192.168.1.0 //通告主类直连网段R1(config-router)#no auto-summary //关闭自动汇总R1(config)#router ripR1(config-router)#version 2R1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R1(config-router)#no auto-summaryR2(config)#router ripR2(config-router)#version 2R2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.3.0R2(config-router)#no auto-summary实验调试R1#show ip protocols //查看IP路由协议配置和统计信息R1#debug ip rip //查看RIP路由协议的动态更新过程R1#clear ip route *RIPv1、RIPv2兼容试验：接口特性优于进程特性，对于本实验，如果在进程中配置了(version 1或version 2)，但是在接口上配置了ip rip receive version 1 2，则版本1和版本2的路由更新该接口都可以接收。

send receive默认模式： 1 1、2RIPv1： 1 1RIPv2： 2 2命令：R2(config-if)#ip rip send version 1 2 //设置R2即发送v1又发送v2R2(config-if)#ip rip receive version 1 2 //设置R2即接收v1又接收v2基本配置略。

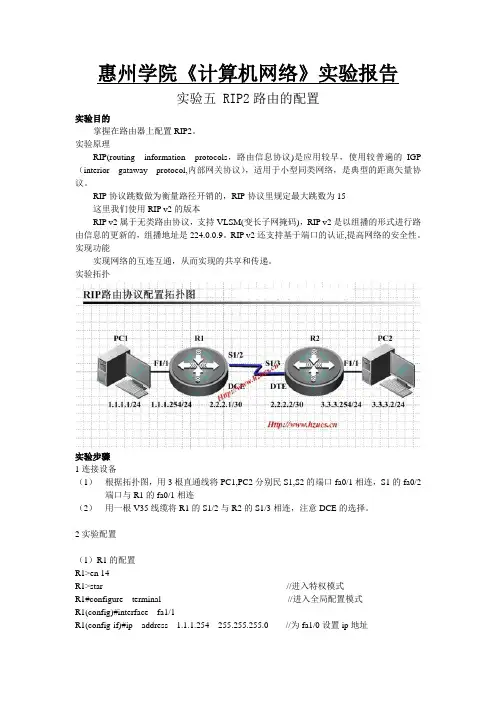

惠州学院《计算机网络》实验报告实验五 RIP2路由的配置实验目的掌握在路由器上配置RIP2。

实验原理RIP(routing information protocols，路由信息协议)是应用较早，使用较普遍的IGP （interior gataway protocol,内部网关协议），适用于小型同类网络，是典型的距离矢量协议。

RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15这里我们使用RIP v2的版本RIP v2属于无类路由协议，支持VLSM(变长子网掩码)，RIP v2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9。

RIP v2还支持基于端口的认证,提高网络的安全性。

实现功能实现网络的互连互通，从而实现的共享和传递。

实验拓扑实验步骤1连接设备（1）根据拓扑图，用3根直通线将PC1,PC2分别民S1,S2的端口fa0/1相连，S1的fa0/2端口与R1的fa0/1相连（2）用一根V35线缆将R1的S1/2与R2的S1/3相连，注意DCE的选择。

2实验配置（1）R1的配置R1>en 14R1>star //进入特权模式R1#configure terminal //进入全局配置模式R1(config)#interface fa1/1R1(config-if)#ip address 1.1.1.254 255.255.255.0 //为fa1/0设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface s1/2R1(config-if)#clock rate 64000 //将r1设置为DCE R1(config-if)#ip address 2.2.2.1 255.255.255.252 //为s1/2设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router rip //开启rip进程R1(config-router)#network 1.1.1.0R1(config-router)#network 2.2.2.0 //申明本设备直连网段R1(config-router)#version 2 //设置为版本2R1(config-router)#endR1#wr（2）R2的配置R2>en 14R2>star //进入到特权模式R2#configure terminal //进入到全局配置模式R2(config)# interface fa1/1R2(config-if)#ip address 3.3.3.254 255.255.255.0 //为fa1/1设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config-if)#interface s1/3R2(config-if)#ip address 2.2.2.2 255.255.255.252 //为s1/3设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router rip //开启rip进程R2(config-router)#network 3.3.3.0R2(config-router)#network 2.2.2.0 //申明本设备的直辖网段R2(config-router)#version 2 //设置版本为2R2(config-router)#endR2#wr3测试R1、R2、PC1、PC2上分别做如下测试：ping 3.3.3.2ping 3.3.3.254ping 2.2.2.2ping 2.2.2.1ping 1.1.1.254ping 1.1.1.1R2#ping 3.3.3.2Sending 5, 100-byte ICMP Echoes to 3.3.3.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 3.3.3.254Sending 5, 100-byte ICMP Echoes to 3.3.3.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.2Sending 5, 100-byte ICMP Echoes to 2.2.2.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.1Sending 5, 100-byte ICMP Echoes to 2.2.2.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/30/30 msR2#ping 1.1.1.254Sending 5, 100-byte ICMP Echoes to 1.1.1.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 msR2#ping 1.1.1.1Sending 5, 100-byte ICMP Echoes to 1.1.1.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 ms实验图片。

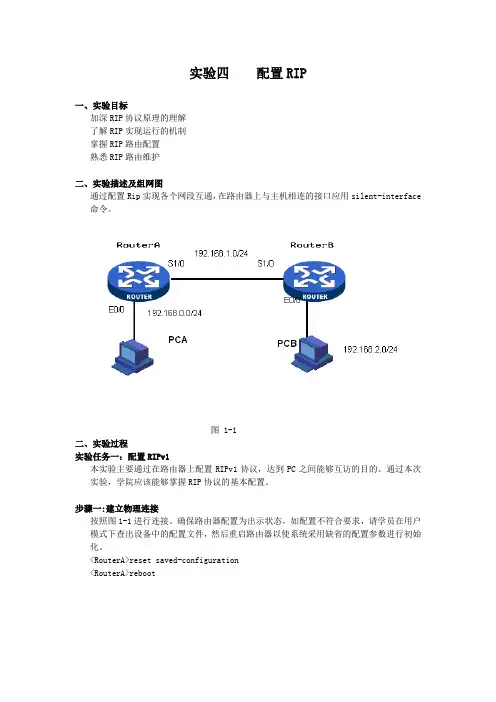

实验四配置RIP一、实验目标加深RIP协议原理的理解了解RIP实现运行的机制掌握RIP路由配置熟悉RIP路由维护二、实验描述及组网图通过配置Rip实现各个网段互通，在路由器上与主机相连的接口应用silent-interface 命令。

图 1-1二、实验过程实验任务一：配置RIPv1本实验主要通过在路由器上配置RIPv1协议，达到PC之间能够互访的目的。

通过本次实验，学院应该能够掌握RIP协议的基本配置。

步骤一:建立物理连接按照图1-1进行连接。

确保路由器配置为出示状态，如配置不符合要求，请学员在用户模式下查出设备中的配置文件，然后重启路由器以使系统采用缺省的配置参数进行初始化。

<RouterA>reset saved-configuration<RouterA>reboot步骤二：在PC和路由器上配置IP地址表1-1 IP地址列表按表1-1所示在路由器接口上配置IP地址。

测试PC到网关的可达性,以RouterA为例C:\Documents and Settings\Administrator>ping 192.168.0.1Pinging 192.168.0.1 with 32 bytes of data:Reply from 192.168.0.1: bytes=32 time<1ms TTL=255Reply from 192.168.0.1: bytes=32 time<1ms TTL=255Reply from 192.168.0.1: bytes=32 time<1ms TTL=255Reply from 192.168.0.1: bytes=32 time<1ms TTL=255Ping statistics for 192.168.0.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms再测试PC之间的可达性。

实训名称：RIPV2动态路由一、实训原理1、当一个大的网络号里有不连续的子网号的时，应该采用RIPV2动态路由二、实训目的1、了解RIPV22、了解RIPV2的基本配置三、实训步骤：1、配置R1路由器2、配置R2路由器3、配置R3路由器4、给PC机配置IP地址拓扑图具体步骤：配置R1路由器En //进入特权模式Conf //进入全局配置模式Int F0/0 //进入F0/0端口Ip add 192.168.1.65 255.255.255.192 //给F0/0配置IP地址No shut //打开F0/0端口Int F0/1 //进入F0/1端口Ip add 12.1.1.1 255.255.255.252 //给F0/1配置IP地址No shut //打开F0/1端口Exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能Net 192.168.1.0 //宣告主网络Net 12.0.0.0 //宣告主网络再配R2的路由器En //进入特权模式Conf //进入全局配置模式Int F0/1 //进入F0/1端口Ip add 12.1.1.2 255.255.255.252 //给F0/1端口配置IP地址No shut //打开F0/1端口Int F0/0 //进入F0/0端口Ip add 12.1.2.1 255.255.255.252 //给F0/0配置IP地址No shut //打开F0/0端口exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能Net 12.0.0.0 //宣告主网络再配R3的路由器En //进入特权模式Conf //进入全局配置模式Int F0/0 //进入F0/0端口Ip add 12.1.2.2 255.255.255.252 //给F0/0端口配置IP地址No shut //打开F0/0端口Int F0/1 //进入F0/1端口Ip add 192.168.1.129 255.255.255.192 //给F0/1配置IP地址No shut //打开F0/1端口exit //退出Router rip //启用RIP动态路由进程version 2 //启用RIPV2no auto-summary //关闭自动汇总功能net 192.168.1.0 //宣告主网络Net 12.0.0.0 //宣告主网络给PC机配置IP地址略四、实训结果从PC2 ping PC3可以ping通。
