华为SDH设备告警管理

SDH设备开局指导书-ZXMP S200-S330-S385-320-360-380-3901000字作为一名SDH系统维护人员，我们需要掌握SDH设备的操作和维护，以下是针对华为SDH设备ZXMP S200、S330、S385、320、360、380、390的开局指导书，帮助您快速入门。

1.设备登录使用串口或网口连接设备，打开终端软件，波特率为9600，数据位为8，停止位为1，校验位为无。

输入登录账号和密码即可登录设备，登录账号为root，密码为设备出厂默认密码admin。

2.设备基础配置接通电源后，需要先对设备进行基础配置。

使用命令system-view进入全局模式，进行以下操作：2.1 配置设备名称配置设备hostname：[ZXMP]sysname SDH设备名称2.2 配置设备IP地址配置设备IP地址：[ZXMP]interface GigabitEthernet0/0/1[ZXMP-GigabitEthernet0/0/1]ip address 192.168.1.1 242.3 配置时钟源如果是主站，需要配置时钟源，可以选择外同步或内同步时钟源：内部时钟源：[ZXMP]clock source internal外部时钟源：[ZXMP]clock source external line2.4 配置时隙交叉连接配置VC12级别的交叉连接，例如将1号口出1-1交叉到2号口入1-1：[ZXMP]cross-connect vc12 1/1/1:1-1 timeslot 1 vc12 2/1/1:1-1 timeslot 13.设备状态查询使用命令display查看设备信息，例如查看设备版本：[ZXMP]display version4.告警信息查询使用命令display alarm，查看当前设备的告警信息，例如查看当前设备的所有告警：[ZXMP]display alarm active5.日志信息查看使用命令display log查看设备日志信息，例如显示设备最近100条日志信息：[ZXMP]display log | include Recent 1006.设备重启操作如果需要重启SDH设备，需要使用命令reboot进行重启，例如：[ZXMP]reboot7.设备管理口修改ZTE的SDH设备有一个管理口，如果需要修改该管理口的IP地址，可以使用以下命令：[ZXMP]system-management interface ge0/2/0[ZXMP-Man-ge0/2/0]ip address 192.168.1.1 24以上为SDH设备开局指导书的主要内容，本指南提供了SDH设备基本配置、状态查询、告警信息查询、日志信息查看、设备重启操作和设备管理口修改等方面的指导。

OAM能力
多业务承载能力 网管能力 组网能力
基础理论
5.保护功能介绍
• 设备级保护方式
– – – –
– – – – – –
电源保护 交叉时钟板的保护 主控板的保护 支路业务1:N保护
线性复用段1+1保护 二纤单向通道保护环 二纤双向复用段保护环 四纤双向复用段保护环 双节点互连保护（DNI） 子网连接保护（SNCP）
CXL4单板向系统中其它单板提供定时信息，进行SDH信号处理，完成各线





OSN3500子架
常用设备硬件介绍
接口板区 辅助单元 风扇盒
OSN3500接口区与背 板槽位
业务处 理板槽 位
过滤网
交叉连接单元
S L S S S S S S S S O L L L L L L L L T O O O O O O O O 27 T T T T T T T T 19 2021 22 23 2425 26 P I U
Fiber routing panel
S
S L O T 16 1 . 2 5 G
S L S O T L 17 O S C C / 1. 25 G
T 18 S C C
系统支持4个STM-64槽位，4个STM-16槽位，7个1.25G槽 位，带1.25G的扩展子架，增加8×63个E1/T1的接入能力

注：配置60G交叉板时，17槽位也 可以插业务单板
S L O T 28 P I U
S L S S S S S S S S O L L L L L L L L T O O O O O O O O 37 T T T T T T T T 29 3031 32 33 3435 36 A U X

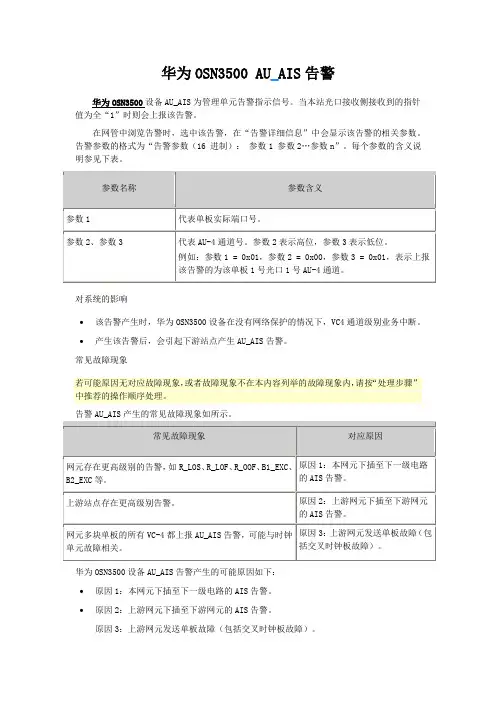

华为OSN3500 AU_AIS告警华为OSN3500设备AU_AIS为管理单元告警指示信号。

当本站光口接收侧接收到的指针值为全“1”时则会上报该告警。

在网管中浏览告警时，选中该告警，在“告警详细信息”中会显示该告警的相关参数。

告警参数的格式为“告警参数（16 进制）：参数1 参数2…参数n”。

每个参数的含义说明参见下表。

对系统的影响∙该告警产生时，华为OSN3500设备在没有网络保护的情况下，VC4通道级别业务中断。

∙产生该告警后，会引起下游站点产生AU_AIS告警。

常见故障现象若可能原因无对应故障现象，或者故障现象不在本内容列举的故障现象内，请按“处理步骤”中推荐的操作顺序处理。

告警AU_AIS产生的常见故障现象如所示。

华为OSN3500设备AU_AIS告警产生的可能原因如下：∙原因1：本网元下插至下一级电路的AIS告警。

∙原因2：上游网元下插至下游网元的AIS告警。

原因3：上游网元发送单板故障（包括交叉时钟板故障）。

原因4：本网元接收单板故障。

处理步骤a. 原因1：本网元下插至下一级电路的AIS 告警。

在网管上查询本网元是否存在更高级别的告警。

2. 原因2：上游网元下插至下游网元的AIS 告警。

3. 沿VC4业务配置信号流在上游网元查询是否存在高级别告警。

4. 使用环回法沿VC4业务信号流定位最初产生AU_AIS 告警的网元。

a. 查询环回后对端是否存在AU_AIS 告警。

b.沿VC4业务信号流，内环回上游网元的东向线路板对应的VC4通道，查询环回后该上游网元是否存在AU_AIS告警。

c.硬件内环回对端发送单板的光口。

查询环回后对端是否存在AU_AIS告警。

5.定位最初产生AU_AIS告警的网元的故障单板。

a.设置网元西向线路板外环回，查询环回后该网元是否存在AU_AIS告警。

6.原因3：上游网元发送单板故障（包括交叉时钟板故障）。

a.更换最初产生AU_AIS告警的网元对应的发送单板。

查询告警是否消除。

SLOT 18 PIU
SLOT 19 PIU
SLOT 6 622M SLOT 7 622M SLOT 8 622M SLOT 9 622M
SLOT 10 AUX
槽位关系 (拆分前)
槽位拆分
12 14, 15 13 16, 17
7 15 8 17
SLOT 14 SLOT 15 SLOT 16 SLOT 17
Page16
OptiX OSN 3500子架
接口板槽位
AUX单板槽位 电源接入板槽位
风扇单元
业务处理板槽位
主控单元槽位 交叉单元槽位 过滤网
子架尺寸(mm) 子架重量 (kg)
722（高）×497（宽）×295（深） 20
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
OSN 1500/2500
OSN 3500 II/2500
OSN 1500/2500
汇聚层
OSN 2500/Metro
OSN 1500/Metro
OSN 1500/Metro
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved.
Page6
系统结构
STM-1
LU
STM-4/16
LU
PDH
TU
以太网
TU
交叉连接单元 高阶交叉矩阵
(VC-4) 低阶交叉矩阵 (VC-12/VC-3)
