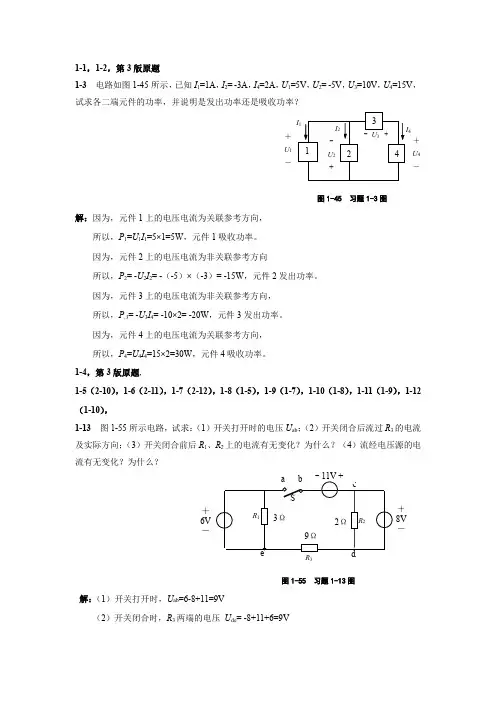

1-1，1-2，第3版原题
1-3 电路如图1-45所示，已知I1=1A，I2= -3A，I4=2A，U1=5V，U2= -5V，U3=10V，U4=15V，试求各二端元件的功率，并说明是发出功率还是吸收功率？
图1-45 习题1-3图
解：因为，元件1上的电压电流为关联参考方向，
所以，P1=U1I1=5×1=5W，元件1吸收功率。
因为，元件2上的电压电流为非关联参考方向
所以，P2= -U2I2= -（-5）×（-3）= -15W，元件2发出功率。
因为，元件3上的电压电流为非关联参考方向，
所以，P,3= -U3I4= -10×2= -20W，元件3发出功率。
因为，元件4上的电压电流为关联参考方向，
所以，P4=U4I4=15×2=30W，元件4吸收功率。
1-4，第3版原题,
1-5（2-10），1-6（2-11），1-7（2-12），1-8（1-5），1-9（1-7），1-10（1-8），1-11（1-9），1-12（1-10），
1-13 图1-55所示电路，试求：（1）开关打开时的电压Uab；（2）开关闭合后流过R3的电流及实际方向；（3）开关闭合前后R1、R2上的电流有无变化？为什么？（4）流经电压源的电流有无变化？为什么？
图1-55 习题1-13图
解：（1）开关打开时，Uab=6-8+11=9V
（2）开关闭合时，R3两端的电压 Ude= -8+11+6=9V ＋
U4
－ ＋
U1
－ - U3 +
2 I1 I4 I2
-
U2
+ 4 3
1
d R3 R1 R2
9Ω 3Ω S
e c
＋8V－ a b - 11V +
2Ω ＋6V－ R3上的电流由d流向e，其值为ARUIdeR19933
（3）开关闭合前后，R1与R2上的电压无变化，AIR2361，AIR42821均无变化；
（4）有变化。
开关打开时，I6V=2A，电流方向从6V电源的“-”指向“ +”； AIV4288，电流方向从8V电源的“-”指向“ +”； 11V电源上没电流。
1 思考与练习（10-3）
10-3-1（11-3-1）脉动磁场与旋转磁场最大的不同是什么？
答：与三相异步电动机定子绕组通入三相交流电产生旋转磁场不同，单异步电动机的定子绕组通入单相电流后，只会产生脉动磁场，这个脉动磁场可以认为是由两个大小相等、转速相同、但转向相反的旋转磁场合成的。当转子静止时，两个旋转磁场分别在转子上产生两个转矩，其大小相等、方向相反，合成转矩为零。所以，转子不能自行起动。单相异步电动机转动的关键是产生一个起动转矩。
10-3-2（11-3-2）证明相位差为90°的电流i1和i2的，流过空间相隔90°的两个绕组，能产生一个旋转磁场？
答：设工作绕组的电流i1的初相位为零，则起动绕组的电流i2的初相位为90°，即
i1=Im1sinωt A
i2=Im2sin（ωt+90°）A
作出i1和i2的波形图如图1所示。相位差为90°的电流i1和i2的，流过空间相隔90°的两个绕组。分析如下：
（1）ωt=0°时，i1=0，i2= Im2，i2方向左进右出，在电机内形成的N在上，S在下的垂直状态的磁极，如图2（a）；
（2）ωt=45°时，i1=i2= I45°为正，i1的方向上进下出，i2的方向左进右出，在电机内形成NS磁极由垂直状态顺时针转过45°，如图2（b）；
（3）ωt=90°时，i1= Im1，i2= 0，i1的方向上进下出，在电机内形成的N在右，S在左的水平状态的磁极，较ωt=0时垂直状态磁极顺时针转过90°，如图2（c）。
可见，ωt=0°时，ωt=45°时，ωt=90°时，电机内磁极由0°→45°→90°顺时针旋转，所以说相位差为90°的电流i1和i2的，流过空间相隔90°的两个绕组，能产生一个旋转磁场。
图1 电流的波形图 ωt=0 1
2
Φ n0
ωt=45° 1
2
Φ
ωt=90° n0
1
2 Φ i1 i
2-1,2-2,2-3第3版原题
2-4 电路如图2-37所示，试求a、b之间的等效电阻Rab。
解：将a、D间的短路线缩成a结点，此时
RaC=20//20=10Ω， RCb= R3 =20Ω，
Rab= R5 // R1 //( RaC +RCb)= 20//60//(10+20)Ω=10Ω
图2-37 习题2-4图
2-5 电路如图2-38所示，试求a、b之间的等效电阻Rab。
图2-38 习题2-5图
解：（a）图，Rab= 90+15 //(10+30//60)= 100Ω
（b）图，将右侧短路线缩为一个结点，则
Rab= 40//40+20//20= 30Ω
（c）图，c、d间的8Ω电阻被短接掉了，所以
Rab= 8//8//6+3= 5.4Ω
（d）图，Rdc= 16//(4+12)= 8Ω，R,bc= 30//( 7+ Rdc )=30//15=10Ω，
Rab= 50//(25+15+ R,bc )= 50//(25+15+10)=25Ω
2-6 电路如图2-39所示，试求电路中标出的电压U、电流I。 20 R260 R1R320 20 R520 R4CDABa
b 6A3Ω(a)I6Ω+-U6A3Ω(b)6ΩI+ 10v -(c)2Ω+ 2v -2Ω-+U+ 10v -(d)2Ω- 2v +2Ω图2-39 习题2-6图
解：（a）图，应用分流公式，有AI466363
（b）图，U= -6×3//6= -12V
（c）图，AI222210
（d）图，应用分压公式，有VU4)210(222
2-7（2-5），2-8（2-6），2-9（2-7），2-10（2-8），2-11（2-9），2-12（2-13），2-13（2-14），2-14（2-15），2-15 (2-17)，2-16（2-18），2-17（2-19），2-18（3-1），2-19（3-2），2-20（3-3），2-21（3-4），2-22（3-7），2-23（3-8），2-24（3-9)，2-25（3-10），2-26（3-11），
电路及磁路第四版课后答案
第一章习题集答案
一、填空题
1.B，A，B，A。
2.电源，负载，中间环节。
3.定向，正电荷。
4.5，2，－18。
5.电压源，电流源。
6.外电路，电源内部。
7.2A，5Ω。
8.10V，3Ω。
9.三条，三条。
10.支路，回路。
11.节点电流，∑I＝0。
12.回路电压，∑U＝∑IR。
13.电流，绕行。
14.1A，－12V。
15.1A，0A。
二、判断题√×
1√2√3×4√5×
6×7×8√9×10√
11×12√13×14×15√
16×17×18×19√20√
21×22×23×24×25×
26√27×28√29√30√
三、选择题
1B2B3B4A5D6A7B8B9C10C11B
四、计算题
1.1.8kW.h 2.(a)25V、100Ω，（b）1W
3.（a）U ab=8V；（b）U ab=-12V；（c）U ab=-3V
4.I1=58.8mA,I2=-397mA,U ab=3.06V
5.W＝53.4度。
第二章习题集答案
一、填空题
1.电流，正。
2.电压，反。
3.14V，7Ω。
4.8A，4V。
5.1:1；1:2；1:2。
6.1:1；2:1；2:1。
7.1A，200V。
8.电流，电压，功率。
9.2A，1A，3A。
10.两个出线端，电源。
11.开路，0。
12.8V，4Ω。
13.10V，3Ω。
14.10V，2Ω。
二、选择题
1B2C3D4A5B6D7C8C9D10B11B 三、判断题×√
1×2√3×4×5√6×7×
8×9√10√11√12×13√14√
四、计算题
1.R 1=20Ω；R 2=80Ω
2.R =7.5Ω；I R1=9A；I R2=3A
3.-1.25A
4.2A
5.I =-0.18A 6.U 5=-5V
7.0.6A
第三章习题集答案
一、填空题
1.相同频率，初相角。
2.最大值，角频率，初相角。
