社会山广场2#工程
虹吸雨水深化设计
编 制：
审 核：
审 批：

中国建筑第八工程局有限公司
社会山中心及广场工程项目部
二O一六年七月
目 录
一、 编制依据....................................................................................................... 1
二、 工程概况....................................................................................................... 1
三、 深化设计思路............................................................................................... 1
四、 雨水斗管径及相连分支管选型................................................................... 2
五、 主管道选择................................................................................................... 4
六、 施工参考图集选择....................................................................................... 5
七、 系统图深化................................................................................................... 5
附图：深化系统图
1

一、 编制依据
1、《建筑给水排水设计规范》(GB50015-2003)
2、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
3、《给水排水管道工程施工及验收规范》(GB50268-2008)
4、《雨水斗选用及安装》（图集09S302）
5、 业主方提供的给排水图纸（2016.06.06版）的平面图及系统图
6、 业主方提供的建筑与结构的屋面雨水排放点位及雨水沟平面图
二、 工程概况

本工程为社会山广场2#工程，建设地点在天津市张家窝镇风雅道南侧，为
商业建筑，建筑面积为31112.6平方米，地下均为一层，地上四层。建筑总高
度为22.80米。层高：地下一层5.1m，首层5.1m，二层5.1m，三层5.1m，
四层7.1m。结构形式为混凝土框架剪力墙结构。
排水系统图纸设计，包括两部分位置，2－K轴到2－AJ轴部分的购物公园
屋面面积9600平米，以及2－1/A轴到2－1/J轴的海鲜餐厅改造部分屋面面
积3800平米。根据2016.06.06版设计的图纸，两个部分，共计13400平米屋
面，共设计64个虹吸雨水斗。
三、 深化设计思路

根据业主方提供的施工图纸，以及现场已经完成屋面预埋孔洞的预留。在深
化设计过程中，不改变原设计屋面雨水斗的位置，不改变各楼层雨水管立管的位
置，以免造成二次开洞和孔洞修补。只对雨水斗口径进行选型设计，对管道的管
径进行选型设计。因此，平面图不在改变，雨水斗选型后，只对系统图进行深化
更改，管材性质按原图纸不变。
2

四、 雨水斗管径及相连分支管选型深化设计
根据原图纸设计意图，屋面雨水经室内雨水管道，排往室外雨水管网，雨水
经下凹绿地部分截流后，地表径流经汇集排入市政雨水管道。屋面雨水设计重现
期P＝50年，降雨历时5=5min，溢流口和排水管系的总排水能力按50年重现
期进行设计。
根据查询天津市的地方降雨参数，按重现期P
＝50年，降雨历时5=5min，进行计算，qj 降雨
强度根据如下公式计算：
降雨强度计算表
降雨参数
P 重现期(a)
t 降雨历时(min) qj 降雨强度

[L/s·ha(10000m2)]
参数 当地数值

A1 2424.170 50 5

724.8222282
b 11.00
C 0.5330
n 0.6680
计算出：
qj＝
724.8222282 L/s·ha(10000m
2
)

购物公园屋面及海鲜餐厅屋面总面积约9600＋3800＝13400平方米，共
有虹吸雨水斗64个，按14000平方米计算，每个雨水斗汇水面积为218.75平
方米，按每个虹吸雨水斗汇水面积220平方米进行计算。q
y
设计雨水流量(L/s)

如下表：
设计雨水流量计算表

n
btPCA)()lg1(q1j



3

qj 计设降雨强度 [L/s·ha(10000m2)] 724.822 qy 设计雨水流量
(L/s)

ψ 径流系数 0.9
14.35148012
Fw 汇水面积（m2) 220

计算出设计雨水流量：

＝14.35148（L/s）
根据每个雨水斗的雨水流量，查表选择雨水斗的管径。原设计总说明中，虹
吸雨水管材选用HDPE型，现查“屋面雨水排水立管的泄流量”表，进行雨水
斗和支管的选择。

重力流屋面雨水排水立管的泄流量
铸铁管 塑料管 钢管
公称直径 最大泄流量 公称直径×壁厚 最大泄流量 公称直径×壁厚 最大泄流量
（mm） （L/s） （mm） （L/s） （mm） （L/s）
75 5.46 75×2.3 5.71 108×4 11.77

100 11.77 90×3.2 9.22 133×4 21.34
110×3.2 15.98
125 21.34
125×3.2 22.92 159×4.5 34.69
125×3.7 22.41 168×6 38.52

150 34.69 160×4.0 44.43 219×6 81.9
160×4.7 43.34

10000
wj
y

Fq

q
4

200 74.72 200×4.9 80.78 245×6 112.28
200×5.9 78.53

250 135.47 250×6.2 146.21 273×7 148.87
250×7.3 142.63

300 220.29 315×7.7 271.34 325×7 242.49
315×9.2 264.15

根据查询表中，虹吸雨水斗选用DN100型，相应的HDPE支管配套管径选

择de110×3.2。
五、 主管道选择

根据原设计虹吸雨水系统图，统计如下：

根据表中，最多的系统中，有6个雨水斗,由于每个雨水斗
y

q

＝
14.35148L/s，

则主管道最大汇流量为yq×6＝86.1（L/s）。
再根据建筑专业屋面天沟图纸，天沟宽度0.4米，深度0.15米，坡度5‰，
根据下表，计算出天沟汇水流量Q如下值。

原图纸－虹吸雨水斗统计表
编号 系统编号 雨水斗数量 编号 系统编号 雨水斗数量
1 HYA1 4 10 HYA10 4
2 HYA2 4 11 HYB1 5
3 HYA3 6 12 HYB2 5
4 HYA4 4 13 HYB3 2
5 HYA5 6 14 HYB4 2
6 HYA6 3 15 HYC1 3
7 HYA7 4 16 HYC2 3
8 HYA8 4 17 HYC3 3
9 HYA9 2 合计 64

合集下载

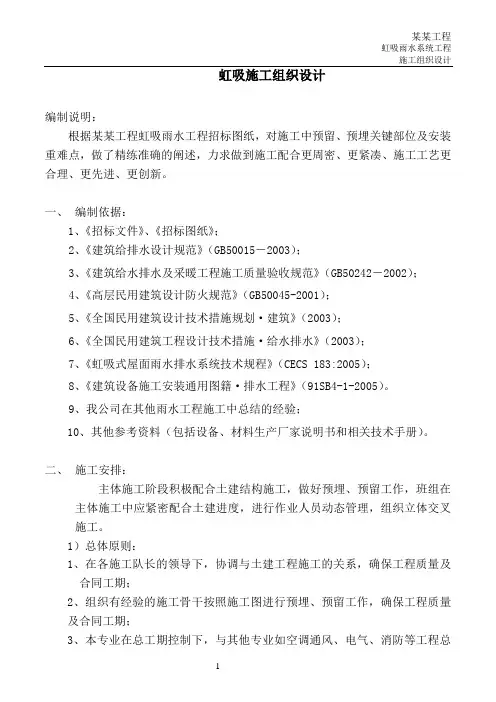

虹吸雨水施工组织设计_secret

虹吸雨水施工组织设计_secret

虹吸施工组织设计编制说明：根据某某工程虹吸雨水工程招标图纸，对施工中预留、预埋关键部位及安装重难点，做了精练准确的阐述，力求做到施工配合更周密、更紧凑、施工工艺更合理、更先进、更创新。

一、编制依据：1、《招标文件》、《招标图纸》；2、《建筑给排水设计规范》（GB50015－2003）；3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242－2002）；4、《高层民用建筑设计防火规范》（GB50045-2001）；5、《全国民用建筑设计技术措施规划·建筑》（2003）；6、《全国民用建筑工程设计技术措施·给水排水》（2003）；7、《虹吸式屋面雨水排水系统技术规程》（CECS 183:2005）；8、《建筑设备施工安装通用图籍·排水工程》（91SB4-1-2005）。

9、我公司在其他雨水工程施工中总结的经验；10、其他参考资料（包括设备、材料生产厂家说明书和相关技术手册）。

二、施工安排：主体施工阶段积极配合土建结构施工，做好预埋、预留工作，班组在主体施工中应紧密配合土建进度，进行作业人员动态管理，组织立体交叉施工。

1）总体原则：1、在各施工队长的领导下，协调与土建工程施工的关系，确保工程质量及合同工期；2、组织有经验的施工骨干按照施工图进行预埋、预留工作，确保工程质量及合同工期；3、本专业在总工期控制下，与其他专业如空调通风、电气、消防等工程总体协调交叉配合，以防管线打架现象。

2）施工顺序1、主体施工阶段配合土建前期做好预埋、预留及埋地出户管安装工作和后期雨水斗及管线的安装工作。

2、主体完成后，全面复查预埋预留的孔洞及管线是否准确，孔洞全部找出，暗埋管线做好维护工作，以免被破坏。

按照雨水斗--水平悬吊管--支管---主立管---地下水平管的顺序分系统进行施工，能在公司工厂预制的尽量预制，以加快安装进度。

3)劳动力安排作业层的劳务组织安排，随各阶段的施工内容和施工量的大小随时进行调整，实行严密的动态管理，保证现场用工充沛而不闲置。

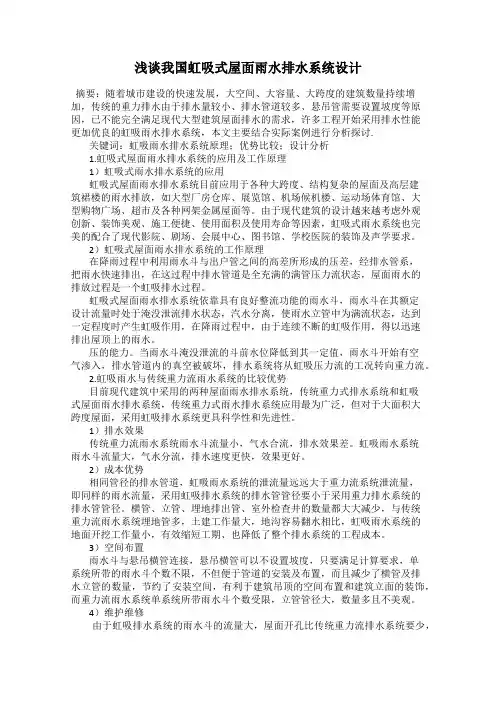

浅谈我国虹吸式屋面雨水排水系统设计
