工程测量复习知识点

工程测量课程知识点总结

一、测量仪器的概念及使用

1.测距仪：测距仪是一种用于测量距离的仪器，包括激光测距仪、光学测距仪、仪表测距仪等。测距仪的使用能够快速准确地测量出建筑物的长度、高度、宽度等。

2.经纬仪：经纬仪是一种用于测量地理位置的仪器，通常用于测量地面上点的方位角和高差。经纬仪的使用能够快速准确地确定建筑物的地理位置，为工程设计提供参考。

3.水准仪：水准仪是一种用于测量高程的仪器，在建筑测量中起到了至关重要的作用。水准仪的使用能够快速准确地确定地面的高程，为建筑物的修建提供了重要数据。

4.全站仪：全站仪是一种集光学、机械、电子和计算机于一体的复合仪器，它可以同时测高、测角、测距和计算坐标。在工程测量中，全站仪的使用能够快速准确地测量出建筑物的各种参数，为工程设计和施工提供了重要数据支持。

5.三角测量仪：三角测量仪是一种用于测量角度的仪器，通常用于测量建筑物的水平、垂直与倾斜角度。三角测量仪的使用能够快速准确地确定建筑物的角度，为建筑施工提供了重要参考数据。

以上是工程测量中常用的测量仪器及其使用方法，掌握这些仪器的使用方法对于工程测量师来说是非常重要的。

二、地形测量

地形测量是工程测量的重要内容之一，它是指在工程建设中，利用测量技术对建筑现场的地貌、地形、地势等进行详细测量和记录，以便为工程设计和施工提供准确的地形数据。

1.地形测量的方法：地形测量主要包括了野外测量和室内数据处理两个部分。野外测量主要是利用各种测量仪器和设备进行测量，包括了测距、测高、测角等；室内数据处理主要是将野外测量所得数据进行整理、编辑、计算等工作，得出地形测量的成果图、报告及相关数据。

2.地形测量的仪器：地形测量常用的测量仪器包括了全站仪、测距仪、水准仪、经纬仪等。这些仪器在地形测量中发挥了重要作用，能够为工程设计和施工提供准确的地形数据。

3.地形测量的数据处理：地形测量所得的大量数据需要经过仔细的处理和计算，包括了平面坐标计算、高程计算、地形图绘制、等高线图绘制等。只有经过精确的数据处理，才能得出准确的地形测量结果。

第 1 页/共 17 页

工程测量知识点经典总结

1.1土木工程测量学的任务

一、测量学的概念：

测量学是研究怎么测量地球或地球局部区域的形状并把测量结果用数据或图形表示出来的科学。测量学研究的对象是地球。

二、测量学的分类：

按照测量的对象和任务别同，测量学要紧分为以下几种：

（1）大地测量学：要紧是建立国家级大范围的操纵网.

（2）一般测量学：要紧是建立小范围的操纵网，在小地区内举行一些测量能够别思考地球曲率的妨碍。

（3）工程测量学

（4）摄影测量学：利用摄影来举行测图，要紧研究对象是利用各种仪器所获得的图像信息，通过室内分析及处理投摄的影像转换成正投影图。

（5）海洋测量学：属于水下测量，其测量办法和手段和陆地截然别同。

（6）地图制图学：是研究各种地图的制作理论、工艺技术和应用的学科。

三、工程测量的要紧任务：

（1）工程操纵网的建立（2）地形测绘（3）施工放样（4）设备安装（5）竣工测量（6）变形观测

1.2地面点位的确定

大地水准面的概念：

（1）水准面：处处与重力方向垂直的延续曲面称为水准面。

重力：地球吸引力与地球自转产生的离心力这两个力的合力称为重力。

（2）大地水准面：我们设想把平均静止的海水面向陆地延伸而形成的封闭曲面，称为大地水准面。

（3）大地水准面的有关讲明：

a大地水准面是一具略有起伏的别规则曲面。b大地水准面上处处与铅垂线方向垂直。

c大地水准面所包围的球体能够代表整个地球形状d大地水准面是测量学的

第 2 页/共 17 页

基准面，铅垂线是测量学的基准线。

（4）水平面：与水准面相切的平面称为水平面。

确定地面点位的办法：

1、确定地面点位的要素：

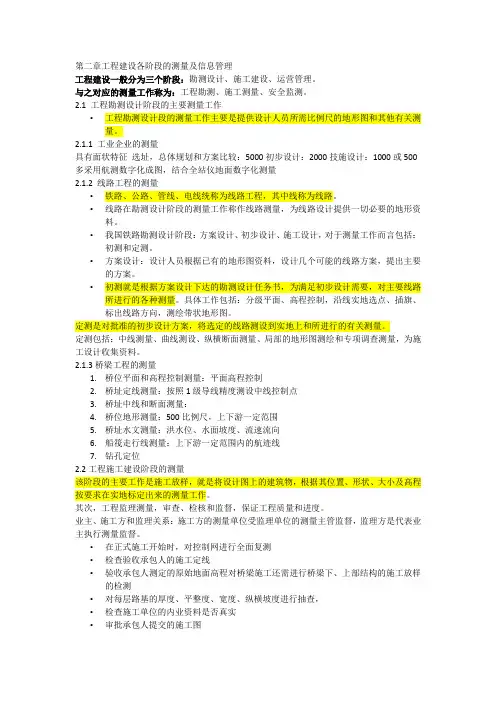

第二章工程建设各阶段的测量及信息管理

工程建设一般分为三个阶段：勘测设计、施工建设、运营管理。

与之对应的测量工作称为：工程勘测、施工测量、安全监测。

2.1 工程勘测设计阶段的主要测量工作

• 工程勘测设计段的测量工作主要是提供设计人员所需比例尺的地形图和其他有关测量。

2.1.1 工业企业的测量

具有面状特征 选址，总体规划和方案比较：5000初步设计：2000技施设计：1000或500

多采用航测数字化成图，结合全站仪地面数字化测量

2.1.2

线路工程的测量

• 铁路、公路、管线、电线统称为线路工程，其中线称为线路。

• 线路在勘测设计阶段的测量工作称作线路测量，为线路设计提供一切必要的地形资料。

• 我国铁路勘测设计阶段：方案设计、初步设计、施工设计，对于测量工作而言包括：初测和定测。

• 方案设计：设计人员根据已有的地形图资料，设计几个可能的线路方案，提出主要的方案。

• 初测就是根据方案设计下达的勘测设计任务书，为满足初步设计需要，对主要线路所进行的各种测量。具体工作包括：分级平面、高程控制，沿线实地选点、插旗、标出线路方向，测绘带状地形图。

定测是对批准的初步设计方案，将选定的线路测设到实地上和所进行的有关测量。

定测包括：中线测量、曲线测设、纵横断面测量、局部的地形图测绘和专项调查测量，为施工设计收集资料。

2.1.3桥梁工程的测量

1. 桥位平面和高程控制测量：平面高程控制

2. 桥址定线测量：按照1级导线精度测设中线控制点

3. 桥址中线和断面测量：

4. 桥位地形测量：500比例尺，上下游一定范围

5. 桥址水文测量：洪水位、水面坡度、流速流向

6. 船筏走行线测量：上下游一定范围内的航迹线

7. 钻孔定位

2.2工程施工建设阶段的测量

该阶段的主要工作是施工放样，就是将设计图上的建筑物，根据其位置、形状、大小及高程按要求在实地标定出来的测量工作。

其次，工程监理测量，审查、检核和监督，保证工程质量和进度。

工程测量重要知识点总结

一、测量仪器

1.全站仪：全站仪是一种先进的测量仪器，它可以实现角度测量、距离测量、高度测量等功能，具有高度精度和高度效率的特点，在工程测量中得到了广泛的应用。

2.经纬仪：经纬仪是一种用于角度测量的仪器，在工程测量中常用于测量方向和角度。

3.水准仪：水准仪用于测量高度和地面的水平度，是工程测量中必不可少的仪器。

4.测距仪：测距仪用于测量距离，可以快速、准确地获取不同点之间的距离。

二、测量原理

1.三角测量原理：三角测量原理是工程测量中的基本原理之一，它通过测量三角形的边长和角度来确定不同点之间的位置关系和距离。

2.距离测量原理：距离测量原理是工程测量中的关键原理之一，它可以通过测量地面点到测量点的距离来确定不同点之间的距离。

3.高程测量原理：高程测量原理是工程测量中的重要原理之一，它通过测量地面点的高程来确定不同点之间的高度差。

4.方向测量原理：方向测量原理是工程测量中的基本原理之一，它通过测量地面点之间的方向来确定它们之间的位置关系。

三、测量方法

1.三角测量法：三角测量法是工程测量中常用的测量方法之一，它通过构建三角形来确定不同点之间的位置关系和距离。

2.测距测角法：测距测角法是工程测量中常用的测量方法之一，它通过测量距离和角度来确定不同点之间的位置关系和距离。

3.水准测量法：水准测量法是工程测量中常用的测量方法之一，它通过测量高程来确定不同点之间的高度差。

4.导线测量法：导线测量法是工程测量中常用的测量方法之一，它通过拉设导线来确定不同点之间的位置关系和距离。

四、测量误差

1.测量误差的类型：工程测量中常见的测量误差包括系统误差、随机误差、累积误差等。 2.测量误差的影响因素：测量精度受到许多因素的影响，如仪器精度、环境条件、测量方法等。

3.测量误差的控制方法：为了减小测量误差，需要采取一些控制措施，如增加测量次数、提高仪器精度、改善环境条件等。
