数码涡旋压缩机工作原理

涡旋压缩机的工作原理朋友，今天咱们来唠唠涡旋压缩机这个超酷的东西。

涡旋压缩机啊，就像是一个超级精密的小宇宙，在那里发生着奇妙的变化呢。

想象一下，它里面有两个涡旋盘，一个是固定的，就像一个老实巴交、坚守岗位的小卫士，一动不动地待在那里；另一个呢，是动涡旋盘，这个就像个调皮的小精灵，总是不停地在动呢。

这两个涡旋盘的形状可有意思啦，它们就像那种很有艺术感的螺旋图案。

当压缩机开始工作的时候，动涡旋盘就开始围绕着固定涡旋盘做一种特殊的圆周运动。

这个运动可不是随随便便的哦，它就像是一场精心编排的舞蹈。

动涡旋盘每转一圈，就会和固定涡旋盘形成一个个大小不同的密封腔室。

这些密封腔室可不得了，它们就像是一个个小小的魔法口袋。

在这个过程中，气体就被吸进这些腔室里啦。

你看啊，气体就像一群小淘气包，被涡旋盘的运动给“哄骗”进来了。

刚进来的时候呢，这些腔室比较大，气体在里面舒舒服服地待着，就像在一个宽敞的大房子里。

随着动涡旋盘继续转动，这些腔室就开始慢慢变小啦。

这时候啊，那些小淘气包一样的气体就开始有点挤啦，就好像大房子突然变成了小屋子。

这个过程就是压缩的过程哦。

在这个过程中，气体的压力就开始不断地升高。

你可以想象气体们在里面挤来挤去，互相抱怨着：“怎么空间越来越小啦。

”当这些腔室被压缩到最小的时候，也就是气体压力达到最高的时候啦。

这时候呢，就像把这些小淘气包们都紧紧地关在了一个小盒子里。

然后呢，这个被压缩到高压的气体就会从一个专门的出口被挤出去，去它们该去的地方，比如说制冷系统里去发挥制冷的作用啦。

涡旋压缩机还有一个很贴心的地方呢。

它在工作的时候特别安静，就像一个很有礼貌的小伙伴，不会制造出那种让人烦躁的噪音。

不像有些压缩机，工作起来就像个大嗓门的糙汉子，嗡嗡嗡地吵个不停。

这是因为涡旋压缩机的结构很巧妙，它的运动是那种连续的、平稳的，没有那种突然的冲击或者震动。

而且啊，涡旋压缩机的效率还特别高呢。

它就像一个很会过日子的小能手，能够把能量利用得很好。

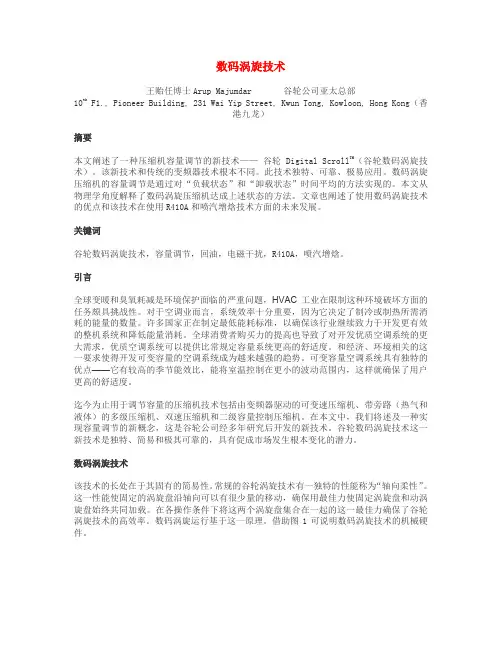

数码涡旋技术王贻任博士Arup Majumdar 谷轮公司亚太总部10th F1., Pioneer Building, 231 Wai Yip Street, Kwun Tong, Kowloon, Hong Kong（香港九龙）摘要本文阐述了一种压缩机容量调节的新技术——谷轮 Digital Scroll TM（谷轮数码涡旋技术）。

该新技术和传统的变频器技术根本不同。

此技术独特、可靠、极易应用。

数码涡旋压缩机的容量调节是通过对“负载状态”和“卸载状态”时间平均的方法实现的。

本文从物理学角度解释了数码涡旋压缩机达成上述状态的方法。

文章也阐述了使用数码涡旋技术的优点和该技术在使用R410A和喷汽增焓技术方面的未来发展。

关键词谷轮数码涡旋技术，容量调节，回油，电磁干扰，R410A，喷汽增焓。

引言全球变暖和臭氧耗减是环境保护面临的严重问题，HVAC工业在限制这种环境破坏方面的任务颇具挑战性。

对于空调业而言，系统效率十分重要，因为它决定了制冷或制热所需消耗的能量的数量。

许多国家正在制定最低能耗标准，以确保该行业继续致力于开发更有效的整机系统和降低能量消耗。

全球消费者购买力的提高也导致了对开发优质空调系统的更大需求，优质空调系统可以提供比常规定容量系统更高的舒适度。

和经济、环境相关的这一要求使得开发可变容量的空调系统成为越来越强的趋势。

可变容量空调系统具有独特的优点——它有较高的季节能效比，能将室温控制在更小的波动范围内，这样就确保了用户更高的舒适度。

迄今为止用于调节容量的压缩机技术包括由变频器驱动的可变速压缩机、带旁路（热气和液体）的多级压缩机、双速压缩机和二级容量控制压缩机。

在本文中，我们将述及一种实现容量调节的新概念，这是谷轮公司经多年研究后开发的新技术。

谷轮数码涡旋技术这一新技术是独特、简易和极其可靠的，具有促成市场发生根本变化的潜力。

数码涡旋技术该技术的长处在于其固有的简易性。

常规的谷轮涡旋技术有一独特的性能称为“轴向柔性”。

涡旋式压缩机工作原理1. 涡旋式压缩机简介涡旋式压缩机是一种常见的离心压缩机，广泛应用于各种工业领域。

它通过离心力将气体压缩，并将压缩后的气体排出。

涡旋式压缩机具有结构简单、可靠性高、效率高等优点，因此成为许多行业的首选。

2. 涡旋式压缩机结构涡旋式压缩机由以下几个主要部件组成： ### 2.1 压缩腔体压缩腔体是涡旋式压缩机最核心的部件之一。

它通常是一个螺旋形的管道，内部形成一个或多个螺旋沟槽，气体在沟槽中旋转并逐渐被压缩。

### 2.2 进气口进气口用于将待压缩的气体引入压缩腔体。

通常位于涡旋式压缩机的一端，气体通过进气口进入压缩腔体，并被推动开始旋转。

### 2.3 排气口排气口用于将压缩后的气体排出涡旋式压缩机。

当气体旋转并被压缩后，通过排气口排出压缩腔体，进入下一个工艺流程。

3. 涡旋式压缩机工作过程涡旋式压缩机的工作过程可以分为以下几个步骤： ### 3.1 进气当气体进入涡旋式压缩机的进气口时，它被推入压缩腔体并开始旋转。

### 3.2 压缩随着气体的旋转，压缩腔体的体积逐渐减小，气体被迫缩小并增加其压力。

### 3.3 排气当气体旋转到压缩腔体的末端时，它通过排气口排出涡旋式压缩机，并进入下一个工艺流程。

4. 涡旋式压缩机工作原理详解涡旋式压缩机的工作原理可以从离心力和压缩腔体的结构来解释。

### 4.1 离心力作用涡旋式压缩机工作时，气体受到离心力的作用。

当气体进入压缩腔体后，由于螺旋沟槽的形状，气体开始旋转并向外扩散。

在旋转过程中，气体受到的离心力使其靠近腔体壁，形成一个旋转的涡旋。

### 4.2 压缩腔体结构涡旋式压缩机的压缩腔体通常由一个或多个螺旋沟槽组成。

这些沟槽的形状和尺寸被精确设计，以确保气体在旋转时可以逐渐被压缩。

通过逐渐减小腔体的体积，气体被迫缩小并增加其压力。

5. 涡旋式压缩机优点涡旋式压缩机相比其他类型的压缩机具有以下优点： ### 5.1 结构简单涡旋式压缩机的结构相对简单，由较少的部件组成，因此易于制造和维护。

涡旋压缩机的工作原理宝子们！今天咱们来唠唠涡旋压缩机这个超酷的东西。

你可以把涡旋压缩机想象成是一个超级有秩序的小世界里的“压力制造大师”。

涡旋压缩机里面有两个主要的部件，就像两个配合超级默契的小伙伴，一个叫动涡旋盘，另一个叫静涡旋盘。

这俩涡旋盘啊，长得可有意思了，都是那种螺旋形状的，就像两个紧紧缠绕在一起的小漩涡。

动涡旋盘呢，它是个好动的家伙，就像个调皮的小舞者，在那里不停地旋转。

静涡旋盘呢，就稳稳地待在那里，像个可靠的大哥哥或者大姐姐。

当动涡旋盘开始旋转的时候啊，就像是一场精心编排的舞蹈开始了。

动涡旋盘的旋转会让这两个涡旋盘之间形成了一个个小小的密封空间。

这些小空间就像是一个个神奇的小口袋。

一开始呢，这些小口袋在进气口的地方，就像一个个小嘴巴，大口大口地把气体给吸进来。

这气体啊，就开开心心地钻进这些小口袋里，还觉得自己找到了个超舒服的小窝呢。

随着动涡旋盘的继续旋转，这些装着气体的小口袋就开始慢慢地变小啦。

这就像是有人在轻轻地捏着这些小口袋，把里面的气体越挤越紧。

这个过程中啊，气体就开始有点“抱怨”了，它觉得空间怎么越来越小呀，压力也就越来越大啦。

这就好像我们在一个小房间里，人越来越多，大家就会觉得很挤，压力也很大一样呢。

当这些小口袋被压缩到最小的时候，气体的压力已经变得很大很大了，这时候啊，它们就来到了排气口。

就像是被从一个小监狱里释放出来一样，这些高压气体就从排气口“嗖”地一下冲出去了，去它们该去的地方，比如说制冷系统里去发挥它们的作用啦。

涡旋压缩机还有个特别厉害的地方呢。

它在工作的时候啊，不像有些压缩机那样“哐哐”地乱响，它比较安静。

这是为啥呢？就是因为它的这种涡旋结构，让整个压缩过程很平稳。

就像一个优雅的舞者在跳舞，而不是像一个莽撞的大汉在乱蹦跶。

而且啊，涡旋压缩机的效率还挺高的。

它能把气体压缩得很到位，不会浪费太多的能量。

这就好比一个很会过日子的小主妇，每一分能量都能用到刀刃上。

它不会像那些效率低的压缩机，把能量浪费在一些不必要的地方，就像一个大手大脚的人乱花钱一样。

涡旋式压缩机是一种常用的空气压缩机，它通过转子的旋转来将气体进行压缩。

本文将详细解释涡旋式压缩机的工作原理，并确保解释清楚、易于理解。

涡旋式压缩机由一对相互啮合的螺杆转子组成，分别称为主动转子和从动转子。

主动转子通常有6个螺纹，而从动转子通常有5个螺纹。

两个转子之间的啮合间隙非常小，只有几个毫米，这使得气体可以被有效地压缩。

涡旋式压缩机的工作过程可以分为以下几个步骤：1.吸入气体：当主动转子和从动转子开始旋转时，它们之间的啮合空间会逐渐扩大，形成一个真空区域。

在这个过程中，外部空气通过进气口被吸入到啮合空间中。

2.压缩气体：当主动转子和从动转子继续旋转时，它们之间的啮合空间逐渐变小。

由于啮合空间非常紧密，外部空气被迫被挤压，导致气体的压力逐渐增加。

3.排出气体：当啮合空间最小时，压缩气体被推到涡轮机或出口管道。

在这个过程中，气体的压力达到了所需的水平。

4.冷却：由于涡旋式压缩机在工作过程中会产生热量，因此需要进行冷却。

冷却可以通过使用冷却剂或外部循环系统来实现。

涡旋式压缩机的工作原理可以用以下几个关键点来解释：1.螺杆结构：涡旋式压缩机采用螺杆结构，主动转子和从动转子之间的啮合空间非常小。

这种结构可以提供高效的气体压缩，并减少泄漏。

2.旋转运动：主动转子和从动转子通过电机驱动进行旋转运动。

这种旋转运动使得气体能够被连续地吸入、压缩和排出。

3.高效率：涡旋式压缩机具有较高的效率，因为它减少了泄漏和能量损失。

螺杆结构和紧密的啮合空间确保气体被有效地压缩，从而提高了压缩机的效率。

4.适用范围广：涡旋式压缩机适用于多种气体的压缩，包括空气、天然气、石油气等。

它可以用于工业生产中的空压机、制冷设备、涡轮增压器等。

涡旋式压缩机具有许多优点，包括高效率、低噪音、紧凑设计和可靠性。

它在许多领域都得到了广泛应用，并且在未来的发展中有着很大的潜力。

总结起来，涡旋式压缩机通过转子的旋转将外部空气吸入，并通过螺杆结构将其压缩成所需的压力。

涡旋式压缩机工作原理涡旋式压缩机是一种常见的离心式压缩机，常用于空气压缩和制冷。

其工作原理是利用旋转的离心力来增加气体的压力和速度，从而实现气体压缩。

涡旋式压缩机的结构特点是由两个旋转的螺旋线圈构成，上下两个螺旋线圈通过受力的气体同时旋转，气体在两个螺旋线圈内部产生一个离心运动，从而产生大量的流动能量和压力。

涡旋式压缩机的螺旋线圈通常由铸铁、合金铸钢、不锈钢等材料制成，因此具有高强度、耐磨损等特点，同时也具有良好的密封性能。

涡旋式压缩机的工作原理如下：气体通过涡旋式压缩机的进口进入到螺旋线圈内部，随着螺旋线圈的旋转，气体形成旋转的涡流，流速逐渐增加。

随着气体的进一步旋转，由于离心力的作用，气体的压力和速度均逐渐增加，直到达到涡旋式压缩机的出口，气体被压缩成高压气体，通过出口排出。

涡旋式压缩机的压缩比是由螺旋线圈的几何参数决定的。

在制造涡旋式压缩机时，当螺旋线圈的角度增大时，将会增加涡旋式压缩机的压缩比，但同时也使得螺旋线圈的宽度和直径增加，从而增加涡旋式压缩机的体积。

在设计涡旋式压缩机时，需要综合考虑压缩比和体积等因素，来实现最佳的设计。

涡旋式压缩机与其他压缩机相比，具有一些优点。

涡旋式压缩机的结构简单，易于制造和维护。

涡旋式压缩机的气体流动经过螺旋线圈的连续状旋转，可以得到很好的气体流动稳定性和压力均衡性。

由于涡旋式压缩机没有阀门和活塞等运动部件，因此摩擦损失较小，可以获得较高的效率和寿命。

涡旋式压缩机是一种性能优异的压缩机，其工作原理简单、体积小、效率高、维护方便等优点使得其在制冷、空气压缩等领域得到了广泛的应用。

1. 制冷与空调。

涡旋式压缩机是制冷及空调行业中的主流技术，可以制造各种功率大小的制冷和空调设备，可广泛应用于家庭、商用和工业领域。

2. 能源和化工。

涡旋式压缩机作为气体压缩和输送设备，能够广泛应用于石油、天然气、化学、冶金等行业，可以在气体输送过程中起到重要的作用，如输送天然气和石油。

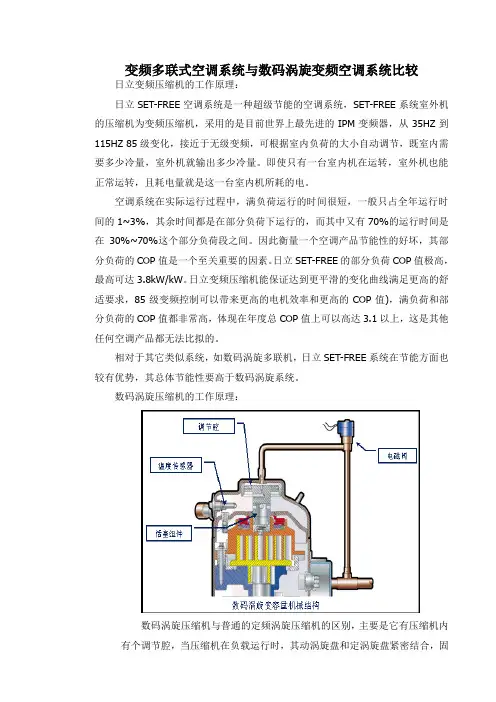

变频多联式空调系统与数码涡旋变频空调系统比较日立变频压缩机的工作原理：日立SET-FREE空调系统是一种超级节能的空调系统，SET-FREE系统室外机的压缩机为变频压缩机，采用的是目前世界上最先进的IPM变频器，从35HZ到115HZ 85级变化，接近于无级变频，可根据室内负荷的大小自动调节，既室内需要多少冷量，室外机就输出多少冷量。

即使只有一台室内机在运转，室外机也能正常运转，且耗电量就是这一台室内机所耗的电。

空调系统在实际运行过程中，满负荷运行的时间很短，一般只占全年运行时间的1~3%，其余时间都是在部分负荷下运行的，而其中又有70%的运行时间是在30%~70%这个部分负荷段之间。

因此衡量一个空调产品节能性的好坏，其部分负荷的COP值是一个至关重要的因素。

日立SET-FREE的部分负荷COP值极高，最高可达3.8kW/kW。

日立变频压缩机能保证达到更平滑的变化曲线满足更高的舒适要求，85级变频控制可以带来更高的电机效率和更高的COP值)，满负荷和部分负荷的COP值都非常高，体现在年度总COP值上可以高达3.1以上，这是其他任何空调产品都无法比拟的。

相对于其它类似系统，如数码涡旋多联机，日立SET-FREE系统在节能方面也较有优势，其总体节能性要高于数码涡旋系统。

数码涡旋压缩机的工作原理：数码涡旋压缩机与普通的定频涡旋压缩机的区别，主要是它有压缩机内有个调节腔，当压缩机在负载运行时，其动涡旋盘和定涡旋盘紧密结合，固定涡旋盘压紧动涡旋盘压缩机象常规涡旋压缩机一样工作，传递全部容量和制冷剂质流量，此时电磁阀常闭。

反之，当压缩机在卸载时，固定涡旋盘上移,压缩机处于卸载状态,压缩机空转，此时电磁阀打开;无容量和制冷剂质流量通过压缩机。

通过改变负载状态时间和卸载状态时间，数码涡旋式压缩机就可提供任意大小的容量(10%-100% ）。

周期时间1.“负载状态”时间2.“卸载状态”时间3. 容量调节两个时间阶段的组合决定压缩机的容量。
