电动机过热过载保护器接线方法

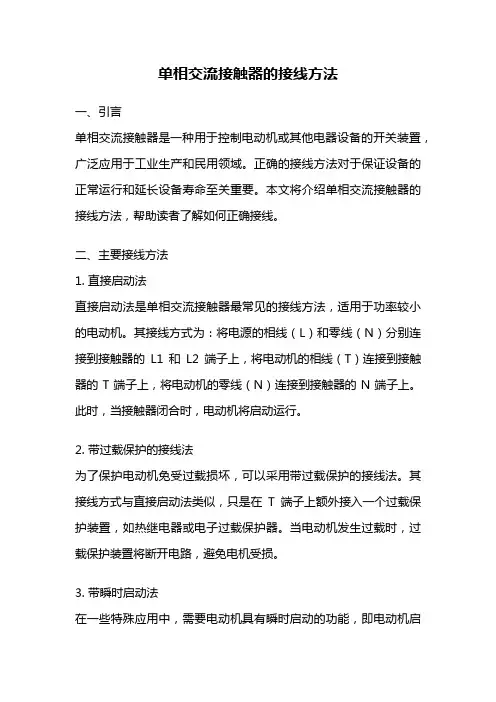

单相交流接触器的接线方法一、引言单相交流接触器是一种用于控制电动机或其他电器设备的开关装置，广泛应用于工业生产和民用领域。

正确的接线方法对于保证设备的正常运行和延长设备寿命至关重要。

本文将介绍单相交流接触器的接线方法，帮助读者了解如何正确接线。

二、主要接线方法1. 直接启动法直接启动法是单相交流接触器最常见的接线方法，适用于功率较小的电动机。

其接线方式为：将电源的相线（L）和零线（N）分别连接到接触器的L1和L2端子上，将电动机的相线（T）连接到接触器的T端子上，将电动机的零线（N）连接到接触器的N端子上。

此时，当接触器闭合时，电动机将启动运行。

2. 带过载保护的接线法为了保护电动机免受过载损坏，可以采用带过载保护的接线法。

其接线方式与直接启动法类似，只是在T端子上额外接入一个过载保护装置，如热继电器或电子过载保护器。

当电动机发生过载时，过载保护装置将断开电路，避免电机受损。

3. 带瞬时启动法在一些特殊应用中，需要电动机具有瞬时启动的功能，即电动机启动时短时间内输出较大的转矩。

这时可以采用带瞬时启动法的接线方式。

其接线方式与直接启动法类似，只是在T端子上额外接入一个启动电容器。

启动电容器能够提供额外的电流，使电动机在启动时获得更大的转矩。

4. 带反向启动法有些应用中，需要电动机能够正反转，即能够实现正转和反转运行。

这时可以采用带反向启动法的接线方式。

其接线方式与直接启动法类似，只是在T端子上额外接入一个反向器或切换装置。

通过控制反向器或切换装置的动作，可以实现电动机的正转和反转运行。

5. 带制动装置的接线法在一些特殊应用中，需要电动机具有制动功能，即电动机停止运行时能够快速制动并停止。

这时可以采用带制动装置的接线方式。

其接线方式与直接启动法类似，只是在电动机的相线（T）上额外接入一个制动装置，如电磁制动器或电阻制动器。

通过控制制动装置的动作，可以实现电动机的快速制动和停止。

三、注意事项1. 在进行接线时，务必断开电源，以免发生触电事故。

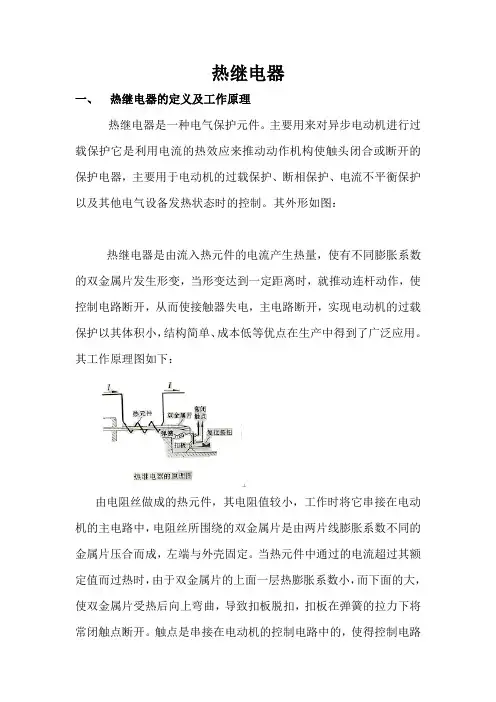

热继电器一、热继电器的定义及工作原理热继电器是一种电气保护元件。

主要用来对异步电动机进行过载保护它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。

其外形如图：热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

其工作原理图如下：由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。

当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。

注意： 鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护 。

热继电器的符号为FR ，电路符号如下图。

热继电器下图为我们防爆箱中用到施奈德继电器：热继电器标识： 热继电器 型号：LRD 系列电流设定盘：可以调节整定通断的电流大小 可以调节手动/自动复位模式（reset ） STOP 脱口按钮热继电器面罩上相关的接线端子有：进线接线端子1L1 ,3L2 ,5L3.出现接线端子有2T1,4T2,6T3。

常闭触点端子NC （95-96）.常开触点端子NO（97-98）。

热继电器面罩上的设置元件有：电流设定盘--他是根据电机的额定工作电流的大小将设定盘转到相应的电流刻度，调解是注意箭头的电流指示。

复位按钮（reset）--当复位按钮指向H时为手动复位，若继电器脱口，要继电器继续工作需要手动按下复位按钮。

1.3.5 安装面与垂直面的斜度不大于±5°。

1.3.6 在无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。

1.3.7 在有防雨雪设备及没有充满水蒸汽的地方。

1.3.8 在无显著动摇、冲击和振动的地方。

1.3.9 安装类别：Ⅲ。

1.3.10 主电路使用类别：AC-3、AC-4。

2.1 结构本系列电动机保护器主要部件由底座罩壳、互感器和电路板组件组成。

全部的零部件都安装在一个塑料外壳中。

2.2 结构特点2.2.1 保护器具有断相和过载保护功能。

2.2.2 保护器的三个指示灯分别指示运行、过载和断相工作状态。

2.2.3 保护器具有整定电流连续可调装置。

2.2.4 保护器的主电路是采用穿芯式接线方试。

2.2.5 保护器的脱扣级别：10A ；3P 。

2.2.6 保护器的安装方式：与产品底板平面螺钉独立安装。

2.3 工作原理保护器是通过电流互感器检测电动机主电路电流来判断电动机是否过载或断相的，过载时触发过载反时限电路，根据过载电流倍数进行延时，延时时间到，便触发继电器使其常闭触头断开而实现保护；断相时保护器是通过断相保护电路延时，时间到，则使继电器常闭触头断开而实现保护。

2 结构与工作原理3.1 主电路基本参数见表13.2 辅助电路技术参数3.2.1 额定工作电压AC220V ±10%或AC380V ±10%，3 技术参数1.1适用范围JD-5(B)电动机保护器，适用于额定频率50Hz ，额定工作电压AC380V/AC220V ，额定工作电流0.5A~100A 的长期工作1 概述：额定控制电源电压：以电压值AC380V 或AC220V 表示整定电流范围代号(见表1)，用整定电流范围最大值表示基本规格代号：不标注为一般式，加注字母B 表示设有报警功能设计序号电动机保护器1.3正常工作条件1.3.1周围空气温度：a) 周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；b) 周围空气温度下限为-5℃。

三、技术特征一、概 述1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

1.3.2 垂直或水平安装。

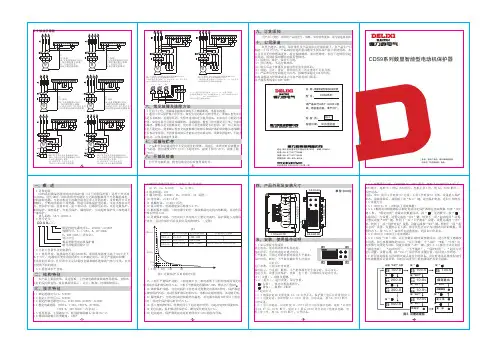

二、结构特征CD S 9-□□□ 安装、使用产品前，请仔细阅读使用 说明书，并妥善保管、备用。

CDS9系列数显智能型电动机保护器-6-合格证本产品执行GB/T 14048.4标准，经检验合格，准予出厂。

名 称：型 号：检 验 员：检验日期：见内盒标签检 01使用说明书CDS9系列数显智能型电动机保护器3.1 额定绝缘电压Ui ：AC380V 3.2 额定工作电压Ue ：AC380V3.3 额定控制电源电压Us ：AC50/60Hz AC220V ～AC380V 3.4 整定电流范围：CDS9-A ：1-20A ；CDS9-B ：20-200A ； CDS9-D ：200-500A (二次穿芯)。

3.5 使用类别：主回路AC -3；配用的辅助触头(本体)AC -153.6 辅助回路触点种类数量：1常开本产品主要由壳体、设定面板、主控制电路和接线底座等组成；有极其良好的反时限特性，设有液晶屏显示，运行、断相、过载故障指示。

1.1 适用范围CDS9系列数显智能型电动机保护器（以下简称保护器）适用于在交流50/60Hz，电压380V、220V的供电电路中与交流接触器等开光电器组成电动机控制电路。

当电动机的主电路出现非正常工作状态时，及时断开开关电路触头，分断电动机的三相电源，快速可靠地保护电动机。

支持多种启动方式，纯保护启动、直接启动、星三角启动、自耦降压启动；具有过载保护、断相保护、堵转保护、欠电压保护、漏电保护，启动超时保护及三相电路不平衡保护。

执行标准：GB/T 14048.41.2 型号定义:额定控制电源电压Us：规格代号：A：1-20A；B ：20-200A；D：200-500A(二次穿芯)。

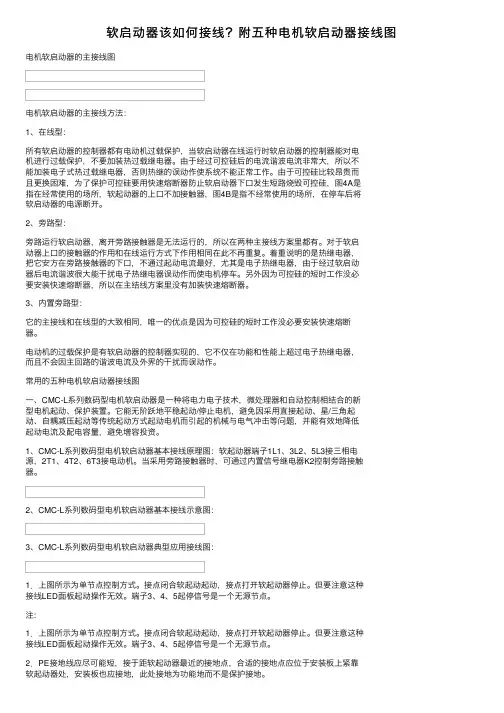

软启动器该如何接线？附五种电机软启动器接线图电机软启动器的主接线图电机软启动器的主接线⽅法：1、在线型：所有软启动器的控制器都有电动机过载保护，当软启动器在线运⾏时软启动器的控制器能对电机进⾏过载保护，不要加装热过载继电器。

由于经过可控硅后的电流谐波电流⾮常⼤，所以不能加装电⼦式热过载继电器，否则热继的误动作使系统不能正常⼯作。

由于可控硅⽐较昂贵⽽且更换困难，为了保护可控硅要⽤快速熔断器防⽌软启动器下⼝发⽣短路烧毁可控硅，图4A是指在经常使⽤的场所，软起动器的上⼝不加接触器，图4B是指不经常使⽤的场所，在停车后将软启动器的电源断开。

2、旁路型：旁路运⾏软启动器，离开旁路接触器是⽆法运⾏的，所以在两种主接线⽅案⾥都有。

对于软启动器上⼝的接触器的作⽤和在线运⾏⽅式下作⽤相同在此不再重复。

着重说明的是热继电器，把它安⽅在旁路接触器的下⼝，不通过起动电流最好，尤其是电⼦热继电器，由于经过软启动器后电流谐波很⼤能⼲扰电⼦热继电器误动作⽽使电机停车。

另外因为可控硅的短时⼯作没必要安装快速熔断器，所以在主结线⽅案⾥没有加装快速熔断器。

3、内置旁路型：它的主接线和在线型的⼤致相同，唯⼀的优点是因为可控硅的短时⼯作没必要安装快速熔断器。

电动机的过载保护是有软启动器的控制器实现的，它不仅在功能和性能上超过电⼦热继电器，⽽且不会因主回路的谐波电流及外界的⼲扰⽽误动作。

常⽤的五种电机软启动器接线图⼀、CMC-L系列数码型电机软启动器是⼀种将电⼒电⼦技术，微处理器和⾃动控制相结合的新型电机起动、保护装置。

它能⽆阶跃地平稳起动/停⽌电机，避免因采⽤直接起动、星/三⾓起动、⾃耦减压起动等传统起动⽅式起动电机⽽引起的机械与电⽓冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。

1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端⼦1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。

当采⽤旁路接触器时，可通过内置信号继电器K2控制旁路接触器。

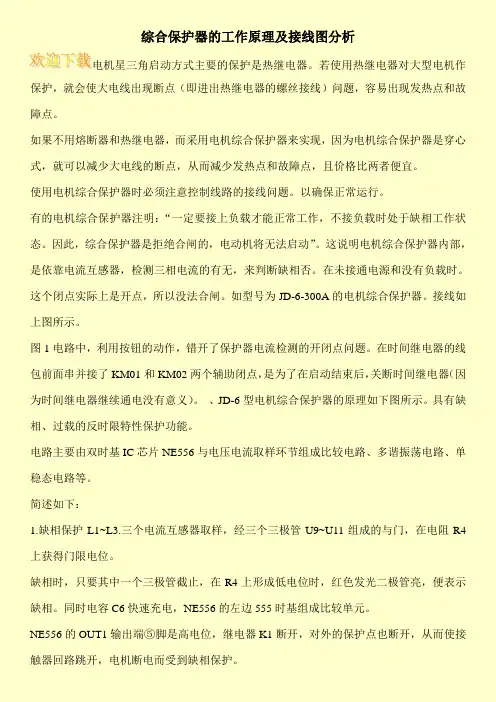

综合保护器的工作原理及接线图分析电机星三角启动方式主要的保护是热继电器。

若使用热继电器对大型电机作保护，就会使大电线出现断点（即进出热继电器的螺丝接线）问题，容易出现发热点和故障点。

如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。

使用电机综合保护器时必须注意控制线路的接线问题。

以确保正常运行。

有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。

因此，综合保护器是拒绝合闸的，电动机将无法启动”。

这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。

在未接通电源和没有负载时。

这个闭点实际上是开点，所以没法合闸。

如型号为JD-6-300A的电机综合保护器。

接线如上图所示。

图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。

在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器（因为时间继电器继续通电没有意义）。

、JD-6型电机综合保护器的原理如下图所示。

具有缺相、过载的反时限特性保护功能。

电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。

简述如下：1.缺相保护L1~L3.三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。

缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。

同时电容C6快速充电，NE556的左边555时基组成比较单元。

NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。

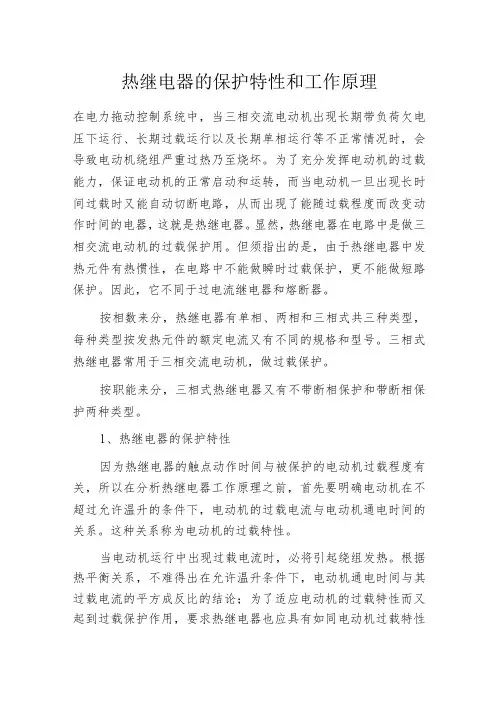

热继电器的保护特性和工作原理在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

1、热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论；为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。

热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲线2所示。

考虑各种误差的影响，电动机的过载特性和继电器的保护特性都不是一条曲线，而是一条带子。

显而易见，误差越大，带子越宽；误差越少，带子越窄。

由图中曲线1可知，电动机出现过载时，工作在曲线1的下方是安全的。

因此，热继电器的保护特性应在电动机过载特性的邻近下方。

智能型电动机保护器使用方法
1、保护器应固定在交流接触器的下方，将接触器下端三相电源线分别穿过保护器套空，控制线按接线图连接。

2、过载保护整定方法：把面板上的拨动开关拨到设定的位置，调整电流电位器，使电流显示器数字为电动机的额定电流，再把开关拨到测量位置，此时显示器上的数字为电动机实际运行电流。

3、保护器是通电面板上电流电位器及延时启动电位器均向最大处。

开关应启、停正常，且有运行灯亮，其他灯不亮。

对保护器进行过载试验，断相试验及漏电试验时，保护器应正常运行。

4、当电动机发生故障跳闸后，保护器保持记忆，再启动需要按STP（断开电源）使保护器复位。

JD-6型电动机综合保护器原理与故障检修电路图快速瓶劲识别-更好的负载测试方法JD-6型电动机综合保护器，具有缺相、过载和短路保护功能。

电动机运行中出现缺相异常时．保护器可在2秒内将电动机与电源断开。

电动机运行电流超过设定的过载临界电流值或出现接近短路的异常大电流时，保护器按照反时限特性(过载倍数大，动作时限短；过载倍数小，动作时限长)进入保护延时状态，延时结束则通过交流接触器断开电动机电源，保护电动机的安全。

一、工作原理JD一6型电动机综合保护器的电气原理图见图l，与电动机的配合接线见图2。

图l中，变压器T二次侧的15V电压，经二极管(Dl～D4)桥式整流、电容器Cl滤波后，得到15V左右的直流电压作为保护器的工作电源。

双时基电路(NE556)是主控芯片。

电动机运行时，串接在电动机主回路的电流互感器1TA。

3TA用来检测电动机的运行电流。

其中1TA二次侧的电流信号，经D5半波整流、C2滤波以及R1限流，使三极管Vl处于导通状态。

同理，2TA、3TA的电流信号也使三极管V2和V3分别导通。

1．缺相保护电动机的缺相保护由NE556的一个时基电路即⑧脚一13脚内外电路实施。

电动机启动运行后．电流互感器1TA-3TA的一、二次回路均有电流，三极管V1-V3均导通，电容器Cl 正极的15V电压经三极管Vl、V2、V3和电阻R12到地(此时R12两端电压约为14．7V)。

同时电容器C6经二极管D16和R12充电，充电终止时，NE556的12脚、R12端和⑧脚(S2端)电压约为14V。

根据时基电路的工作原理，此时其输出端⑨脚(V02端)被复位为低电平．继电器K线圈两端无电压不动作．常闭触点维持在闭合状态，由图2可见，已启动的电动机可以正常运行。

如果电网缺相，或有熔断器FU熔断，相应相别的电流互感器电流为零．由该电流信号控制的三极管截止，电阻R12上的电压发生变化，其数值由缺相指示灯LED3、电阻R11和R12决定：缺相时LED3点亮(其两端电压约为2V)。

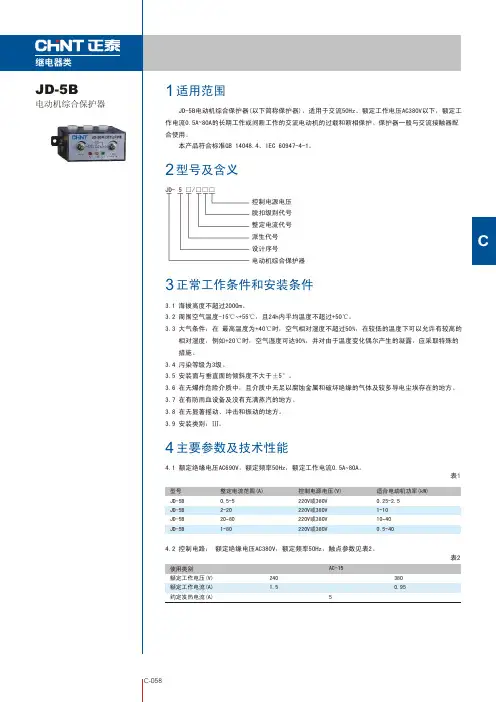

CJD-8电动机综合保护器主要用于交流频率50Hz，额定绝缘电压690V以下的电力系统中作低压三相交流异步电动机的过载、断相等故障保护。

保护器通常与交流电动机回路中的接触器配合使用。

符合标准：GB 14048.4、IEC 60947-4-1。

JD-8电动机综合保护器3.1 海拔高度不超过2000m。

3.2 周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。

3.3 大气条件：在 +40℃时大气相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃ 时，空气湿度可达90%，并对由于湿度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级为3级。

3.5 安装类别为Ⅲ类。

3.6 安装面与垂直面的倾斜度不超过±5°。

3.7 在无显著摇动、冲击和振动的地方。

3.8 在无爆炸危险介质中，且介质中无足以腐蚀和破坏绝缘的气体及较多导电尘埃存在的地方。

3.9 在有防雨、雪设备及没有充满水蒸气的地方。

4.1 主电路：额定绝缘电压AC690V，额定频率50Hz。

2201.5AC-1553800.95使用类别 额定工作电压(V)额定工作电流(A)约定发热电流(A)型号JD-8/5JD-8/20JD-8/80整定电流范围(A)0.5-52-2020-80适合电动机功率(kW)0.25-2.51-1010-404.2 辅助电路： 额定绝缘电压AC380V，额定频率50Hz。

1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能控制触点类型 整定电流代号 设计序号 电动机综合保护器JD - □ / □ □5 其它5.1 结构特点5.1.1 三相电子式。

5.1.2 具有断相和过载保护功能(不适于可逆电机)。

5.1.3 具有整定电流连续可调装置。

5.1.4 主电路采用穿芯式的接线方式。

5.1.5 安装方式：螺钉安装。

5.2 保护器在各相负载平衡时的动作特性。

六、操作注意事项十、订货须知十一、公司承诺在用户遵守、使用、保管条件及产品封印完好的前提下，自产品生产日期起二十四个月内，产品如因制造质量问题发生损坏或不能正常使用的，本公司负责无偿修理或更换。

超过保修期的，需有偿修理。

但因下述情形引起损坏的，即使在保修期内亦做有偿修理：(1) 因使用、维护、保管不当的；(2) 自行改装、不适当修理的；(3) 购买后由于摔落及安装过程中发生损坏的；(4) 地震、火灾、雷击、异常电压及二次灾害等不可抗 力的；(5) 产品使用电寿命超过10万次；机械寿命超过100万次 的。

如有问题请与经销商或本公司客户服务部门联系。

客户服务热线400-826-8008地址: 浙江省乐清市柳市镇电器城3单元 邮编: 325604电话: (86-577)6177 8888传真: (86-577)6177 8000客服热线: 400-826-8008本使用说明书自2018年11月 第一版生产厂:一、概述1.1 适用范围JD系列电动机综合保护器，适用于交流50/60Hz，电压380V及以下的供电电路中与交流接触器等开关电路组成电动机控制电路。

当电动机的主电路出现断相、过载、堵转等非正常工作状态时，能及时断开开关电器触头，分断电动机三相电源，可靠地保护电动机。

1.2 型号定义额定控制电源电压Us : AC220V ; AC380V 额定电流：见表无标注为普通型； B ：自带报警；A ：整定电流刻度标定设计序号：见表电动机综合保护器二、结构特征与工作原理JD -5A 、JD -6A 技术参数：过载时间JD 5A-2A-10A 8A 40A20A-100-JD 6A-20A ～400A (5、6断开电流规格20A ～100A ；5、6接通电流规格100A ～400A )三相任意一相断相≤6s 断电复位且不小于300s脱扣级别10A 102030在电流整定值倍数下的脱扣时间Tp1.2倍Tp <2h Tp <2h Tp <2h Tp <2h1.5倍Tp ≤2min Tp ≤4min Tp ≤8min Tp ≤12min7.2倍2s <Tp ≤10s 4s <Tp ≤10s 6s <Tp ≤20s 9s <Tp ≤30sJD-5A、JD-5JD-5B 性能差异表、及JD -6、JD -6A 功能型号断相保护整定方式过载特性JD-5A JD-5、JD-5B 、JD-6工作电源和三相电流可异步接通供给，适合星-三角转换，在转换瞬间空载不会断相保护。

电动机过热保护算例在工业生产和日常生活中，电动机是一种广泛应用的动力设备。

然而，由于各种原因，电动机在运行过程中可能会出现过热的情况，如果不及时采取保护措施，可能会导致电动机损坏，甚至引发安全事故。

因此，对电动机进行过热保护是非常重要的。

电动机过热的原因有很多，比如过载运行、电源电压过高或过低、电机绕组短路或断路、通风不良等。

为了有效地保护电动机，我们需要根据具体情况选择合适的过热保护方法，并进行相应的计算和设置。

我们先来看一个简单的算例。

假设有一台三相异步电动机，其额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为085，效率为 09。

该电动机在运行过程中，负载功率为 12kW，过载时间为30 分钟。

首先，我们需要计算电动机的正常运行电流。

根据公式：＼（I ＝＼frac{P}｛＼sqrt{3}U\cos\varphi\eta}＼）其中，＼（P\）为电动机的功率，＼（U\）为电压，＼（＼cos\varphi\）为功率因数，＼（＼eta\）为效率。

将数值代入公式，可得：＼（I ＝＼frac{10000}｛＼sqrt{3}×380×085×09} ≈ 198 A\）接下来，我们计算过载时的电流。

由于负载功率为 12kW，所以过载电流为：＼（I_{过载} ＝＼frac{12000}｛＼sqrt{3}×380×085×09} ≈ 238 A\）根据电动机的过载特性，我们知道过载电流持续时间过长会导致电动机过热。

假设该电动机允许的过载时间为 10 分钟，而实际过载时间为 30 分钟，显然已经超过了允许的范围。

为了保护电动机，我们可以采用热继电器进行过热保护。

热继电器的动作电流通常按照电动机额定电流的 11 12 倍进行整定。

在这个例子中，我们可以将热继电器的动作电流整定在 22 24A 之间。

另外，我们还可以考虑使用温度传感器来监测电动机的温度。

软启动器接线图大全，收藏备用！电机软启动器的主接线图电机软启动器的主接线方法：1、在线型：所有软启动器的控制器都有电动机过载保护，当软启动器在线运行时软启动器的控制器能对电机进行过载保护，不要加装热过载继电器。

由于经过可控硅后的电流谐波电流非常大，所以不能加装电子式热过载继电器，否则热继的误动作使系统不能正常工作。

由于可控硅比较昂贵而且更换困难，为了保护可控硅要用快速熔断器防止软启动器下口发生短路烧毁可控硅，图4A是指在经常使用的场所，软起动器的上口不加接触器，图4B是指不经常使用的场所，在停车后将软启动器的电源断开。

2、旁路型：旁路运行软启动器，离开旁路接触器是无法运行的，所以在两种主接线方案里都有。

对于软启动器上口的接触器的作用和在线运行方式下作用相同在此不再重复。

着重说明的是热继电器，把它安方在旁路接触器的下口，不通过起动电流最好，尤其是电子热继电器，由于经过软启动器后电流谐波很大能干扰电子热继电器误动作而使电机停车。

另外因为可控硅的短时工作没必要安装快速熔断器，所以在主结线方案里没有加装快速熔断器。

3、内置旁路型：它的主接线和在线型的大致相同，唯一的优点是因为可控硅的短时工作没必要安装快速熔断器。

电动机的过载保护是有软启动器的控制器实现的，它不仅在功能和性能上超过电子热继电器，而且不会因主回路的谐波电流及外界的干扰而误动作。

常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。

它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。

1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。

当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
