溢洪道设计规范

说 明

本规范在我国系首次制订，在编制过程中进行了广泛地调查研究，认真总结了我国溢洪道工程的实践经验、试验研究和原型观测成果，同时也借鉴了国外已有的研究成果和实践经验。

本规范编制组由中南勘测设计院、北京勘测设计院和陕西省水利水电勘测设计院等三个单位组成，中南勘测设计院为主编单位。

参加本规范编写的主要人员有：

中南勘测设计院——陈其煊、李 诚、邓正湖、席与光

北京勘测设计院——吴季宏

陕西省水利水电勘测设计院——曹国兰

第一章 总 则

第1.0.1条 本规范使用范围以河岸式溢洪道的设计为主，兼顾厂顶溢流、厂前挑流及泄洪隧洞出口的水力设计。

第1.0.2条 本规范适用于大、中型水利水电工程中岩基上的1、2、3级溢洪道的设计，4、5级溢洪道的设计可参照使用。对于特殊重要的工程，应进行专门研究，制定补充条例。

第1.0.3条 设计河岸式溢洪道时、应符合《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12—78)及其它标准和规范的有关规定。

厂顶溢流、厂前挑流及泄洪隧洞出口的水力设计，还应符合《水电站厂房设计规范》(SD335—89)、《水工隧洞设计规范》(SD134—84)的有关规定。

第1.0.4条 泄洪建筑物的洪水标准：

一、泄洪的设计及校核洪水标准应根据枢纽的等级，按照《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12—78)及其补充规定的有关条文执行。

岸边溢洪道设计

6.3.1溢洪道说明

溢洪道其主要任务是泄洪,土石坝不允许水过坝顶,需要专门修建泄洪建筑物.根据本工程的地形条件,上游坝址左岸沿河流方向有一道呈现弧形的纵向凹槽,所以选择溢洪道设置在大坝左岸,为带胸墙孔口式岸边溢洪道.溢洪道由引渠段、 堰闸段、 泄槽段、 挑流鼻坎段组成.

6.3.2 溢洪道引水渠

为了 使水流平缓,减小或不发生漩涡和翻滚现象,进口采用喇叭口,进口宽度 B=50米.设计流速4米/s,横断面在岩基上接近矩形,边坡根据稳定要求确定这里选择边坡坡度 为1:0.5;采用梯形断面,进水渠的纵断面做成平底.在靠近溢流堰前断区,由于流速较大,为了 防止冲刷和减少水头损失,可采用混泥土护面厚度 为0.5米.

6.3.3 控制段

控制段包括溢流堰及两侧连接建筑物,溢流堰通常可以选择宽顶堰、实用堰、驼峰堰. 溢流堰的体形应尽量满足增大流量系数,溢流堰作用是控制泄流能力,本次设计采用实用堰,优点是流量大,在相同的泄流条件下需要的堰流前缘长,工程量小.采用弧形闸门.

初步拟定堰顶高程H=设计洪水位—堰顶最大泄水位H0

堰顶高程H=1838=1858.22—H0,则H0=20.22米

胸墙式孔口溢流堰形式的下泄流量Q公式为:

320=mB2gHQ溢

式中:

 ——闸墩侧收缩系数,0.9;

米——流量系数,0.48:;

g——重力加速度 ,9.81 2m/s;

B——堰宽,12米;

水位为设计洪水位1858.22米时,堰顶高程1838米,设计Q溢=4645米3/s.则由上面公式计算得出的B=26.69米,取B=14米.

表6.3-1溢洪道宽顶堰堰宽计算(忽略流速)

计算情况 上游水位 流量Q 堰上水头H0 流量系数 控制堰宽nb

设计 1858.22 4645 20.22 0.5 26.29

计算取b=28米,孔口数2孔,弧形工作闸门取值14x19米(宽x高).中墩厚3米,边墩宽1米,闸室宽度 =14x2+3+2x1=33米.

溢洪道设计规范

篇一：水利工程设计

水利工程设计（下）

安徽省设计院总工程师 骆克斌

4.2 输水、泄水建筑物

《强制性条文》共引入《溢洪道设计规范》SL253-2000共5条，其中有关布置方面1条，水力学2条，边坡稳定1条，基础防渗1条。

4.2.1 溢洪道

1 溢洪道布置

2 水力学问题

3 边坡稳定问题

4 基础防渗处理

1 溢洪道布置

SL253-2000第2.1.10条规定，当溢洪道靠近坝肩布置时，其布置及泄流不得影响坝肩及岸坡的稳定。在土石坝枢纽中，当溢洪道靠近坝肩时，与大坝连接的接头、导墙、泄槽边墙等必须安全可靠。

2 水力学问题

1）堰面压力设计标准 针对溢洪道中特殊的水力学问题，规范第3.3.5条对实用堰堰顶附近堰面压力提出应满足下列规定：

（1）对于常遇洪水闸门全开情况，堰面不应出现负压；

（2）对于设计洪水闸门全开情况，堰顶附近负压值不得大于0.03Mpa；

（3）对于校核洪水闸门全开情况，堰顶附近负压值不得大于0.06Mpa。

2 水力学问题

2）水流空化数

SL253-2000第3.7.2条规定，溢洪道各部位的水流空化数σ应大于该处体形的初生空化数σ1。

3 边坡稳定问题

《强制性条文》引入该规范中第5.1.4条规定，溢洪道的边坡必须保持稳定,对可能失稳的边坡应采取适当的处理措施。对地质条件复杂的高边坡尚应进行专门的研究及边坡监测设计。对易风化掉块，易软化或抗冲能力低的稳定边坡也应进行相应的防护。

4 基础防渗处理

《强制性条文》引入该规范第5.4.2条规定，防渗和排水设施的布设应满足下列要求：

1）具有可靠的连续性和足够的耐久性。

2）防渗帷幕不得设置在建筑物底面的拉力区。

4.2.2 水工隧洞 1 综述

2 隧洞布置

3 洞内水流流态的要求

4 水工模型试验问题

5 高流速水工隧洞的空化

6 水工隧洞衬砌与裂缝控制

7 不衬砌和采用喷锚衬护的水工隧洞

8 灌浆和防渗

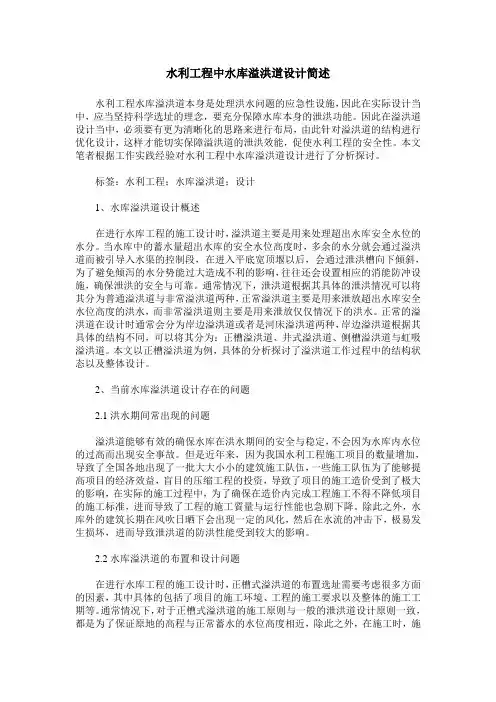

水利工程中水库溢洪道设计简述

水利工程水库溢洪道本身是处理洪水问题的应急性设施，因此在实际设计当中，应当坚持科学选址的理念，要充分保障水库本身的泄洪功能。因此在溢洪道设计当中，必须要有更为清晰化的思路来进行布局，由此针对溢洪道的结构进行优化设计，这样才能切实保障溢洪道的泄洪效能，促使水利工程的安全性。本文笔者根据工作实践经验对水利工程中水库溢洪道设计进行了分析探讨。

标签：水利工程；水库溢洪道；设计

1、水库溢洪道设计概述

在进行水库工程的施工设计时，溢洪道主要是用来处理超出水库安全水位的水分。当水库中的蓄水量超出水库的安全水位高度时，多余的水分就会通过溢洪道而被引导入水渠的控制段，在进入平底宽顶堰以后，会通过泄洪槽向下倾斜，为了避免倾泻的水分势能过大造成不利的影响，往往还会设置相应的消能防冲设施，确保泄洪的安全与可靠。通常情况下，泄洪道根据其具体的泄洪情况可以将其分为普通溢洪道与非常溢洪道两种，正常溢洪道主要是用来泄放超出水库安全水位高度的洪水，而非常溢洪道则主要是用来泄放仅仅情况下的洪水。正常的溢洪道在设计时通常会分为岸边溢洪道或者是河床溢洪道两种，岸边溢洪道根据其具体的结构不同，可以将其分为：正槽溢洪道、井式溢洪道、侧槽溢洪道与虹吸溢洪道。本文以正槽溢洪道为例，具体的分析探讨了溢洪道工作过程中的结构状态以及整体设计。

2、当前水库溢洪道设计存在的问题

2.1洪水期间常出现的问题

溢洪道能够有效的确保水库在洪水期间的安全与稳定，不会因为水库内水位的过高而出现安全事故。但是近年来，因为我国水利工程施工项目的数量增加，导致了全国各地出现了一批大大小小的建筑施工队伍，一些施工队伍为了能够提高项目的经济效益，盲目的压缩工程的投资，导致了项目的施工造价受到了极大的影响，在实际的施工过程中，为了确保在造价内完成工程施工不得不降低项目的施工标准，进而导致了工程的施工質量与运行性能也急剧下降。除此之外，水库外的建筑长期在风吹日晒下会出现一定的风化，然后在水流的冲击下，极易发生损坏，进而导致泄洪道的防洪性能受到较大的影响。
