PT100三线制测量电路 转 PT100三线制测量电路转2011-07-04 2236PT100三线制测
量电路 产品特性 通常使用的铂电阻温度传感器有PT100电阻温度系数为3.9×10-3/℃0℃时电阻值为100Ω电阻变化率为0.3851Ω/℃。铂电阻温度传感器精度高稳定性好应用温度范围广是中低温区-200℃650℃最常用的一种温度检测器不仅广
泛应用于工业测温而且被制成各种标准温度计。 按IEC751国际标准温度系数TCR0.003851Pt100R0100Ω、Pt1000R01000Ω为统一设计型铂电阻。 传感器的结构
两线制 传感器电阻变化值与连接导线电阻值共同构成传感器的输出值由于导线电
阻带来的附加误差使实际测量值偏高用于测量精度要求不高的场合并且导线的长度不宜过长。 三线制 要求引出的三根导线截面积和长度均相同测量铂电阻的电路一
般是不平衡电桥铂电阻作为电桥的一个桥臂电阻将导线一根接到电桥的电源端其余
两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上当桥路平衡时导线电阻的变化
对测量结果没有任何影响这样就消除了导线线路电阻带来的测量误差但是必须为全
等臂电桥否则不可能完全消除导线电阻的影响。采用三线制会大大减小导线电阻带来的附加误差工业上一般都采用三线制接法。 四线制 当测量电阻数值很小时测试
线的电阻可能引入明显误差四线测量用两条附加测试线提供恒定电流另两条测试线
测量未知电阻的电压降在电压表输入阻抗足够高的条件下电流几乎不流过电压表这
样就可以精确测量未知电阻上的压降计算得出电阻值 在桥式电路中为了减小热电
阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍其值达到10-50K和桥路供电电压有关下电阻
一般和热电阻某温度下阻值相同。测量时取两者的电位差。虽然如此热电阻阻值随
温度变化对支路电流的影响还是会造成输出的非线性通常需要做一定补偿。 如果直
接测量阻值应该采用恒流源给热电阻供电热电阻阻值变化时支路电流保持恒定热电
希望对大家有所帮助，多谢您的浏览！
1 / 22

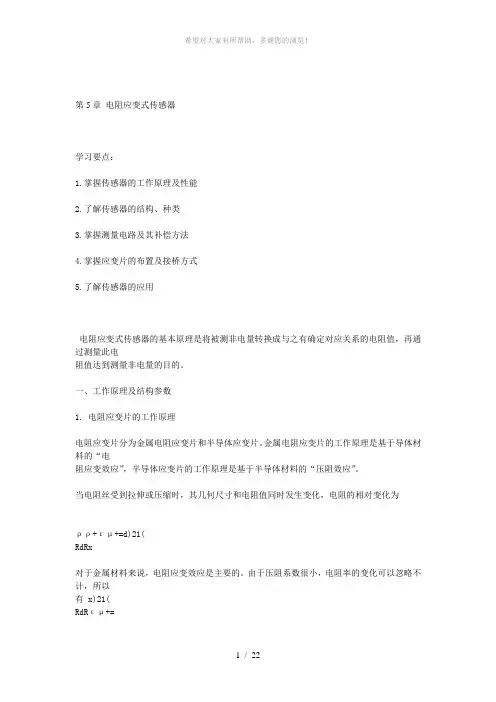

第5章 电阻应变式传感器
学习要点：
1.掌握传感器的工作原理及性能
2.了解传感器的结构、种类
3.掌握测量电路及其补偿方法
4.掌握应变片的布置及接桥方式
5.了解传感器的应用
电阻应变式传感器的基本原理是将被测非电量转换成与之有确定对应关系的电阻值，再通过测量此电
阻值达到测量非电量的目的。
一、工作原理及结构参数
1. 电阻应变片的工作原理
电阻应变片分为金属电阻应变片和半导体应变片。金属电阻应变片的工作原理是基于导体材料的“电
阻应变效应”，半导体应变片的工作原理是基于半导体材料的“压阻效应”。
当电阻丝受到拉伸或压缩时，其几何尺寸和电阻值同时发生变化，电阻的相对变化为
ρρ+εμ+=d)21(
RdRx
对于金属材料来说，电阻应变效应是主要的。由于压阻系数很小，电阻率的变化可以忽略不计，所以
有 x)21(
RdRεμ+= 希望对大家有所帮助，多谢您的浏览！
2 / 22 其灵敏度 0/12xdRRSμε==+
对于半导体材料来说，其压阻效应远大于其应变效应，所以有
xLEdRdRεπρρ==
其灵敏度 ERdRSLxπε==0
和金属电阻应变片相比，半导体应变片具有灵敏度系数大，横向效应小，机械滞后小，尺寸小等优点，
但是，半导体应变片多数用薄硅片制成，容易断裂，其测试时的可测应变范围通常限制在3000με左右，
而金属电阻应变片的可测应变值达40000με。另外，半导体应变片的温度稳定性差，测量较大应变时非
线性严重，所以其应用仍然受到一定的限制。
希望对大家有所帮助，多谢您的浏览！
3 / 22 当同样长度的线材制成金属电阻应变片时，试件的轴向应变使敏感栅电阻发生变化，同时敏感栅半圆
弧部分产生的横向应变也将使其电阻发生变化。应变片的这种既受轴向应变影响，又受横向应变影响而引
起电阻变化的现象称为横向效应。横向效应的存在使得在测量纵向应变时，圆弧部分产生了一个负的电阻

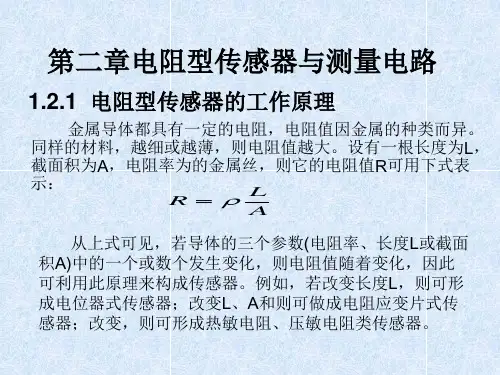

电阻传感器工作原理
电阻传感器是一种常见的传感器，其工作原理基于电阻值随外界条件的变化而变化。本文将介绍电阻传感器的基本原理，并分析其应用于不同领域的案例。
一、基本原理
电阻传感器的基本原理是通过测量电阻值的变化来获取外界条件的信息。它通常由两个电极和一个敏感层构成。当外界条件改变时，敏感层的电阻值发生变化，进而改变整个传感器的电阻值。
二、电阻材料
电阻传感器的敏感层通常使用一些特殊材料，比如电阻性材料或半导体材料。这些材料的电阻值会受到外界因素的影响而变化，如温度、光照、湿度等。通过选择合适的敏感材料，可以使电阻传感器在不同领域中具有不同的应用能力。
三、电路连接
电阻传感器通常需要连接到一个电路中以实现信号的处理和转换。最常见的连接方式是将电阻传感器与一系列电阻和电容等元件构成一个电路，通过测量电路的参数来获取传感器的信号。此外，还可以使用模拟转数字转换器（ADC）将传感器的模拟信号转换为数字信号。
四、应用案例
1. 温度传感 电阻传感器可以用来测量温度。常见的例子是热敏电阻，它的电阻值会随温度的变化而变化。将热敏电阻放置在需要测量的物体上，通过测量其电阻值的变化来获得物体的温度信息。
2. 湿度传感
电阻传感器也可用于测量湿度。湿度传感器通常使用一种材料，如聚合物薄膜，其电阻值会随湿度的变化而变化。将湿度传感器放置在需要测量的环境中，通过测量其电阻值的变化来获得环境的湿度信息。
3. 压力传感
电阻传感器还可以用于测量压力。压力传感器通常使用一种材料，如压阻薄膜，当受到压力影响时，电阻值会发生变化。通过测量压力传感器的电阻值变化，可以获得被测物体的压力信息。
五、总结
电阻传感器是一种重要的传感器，其工作原理基于电阻值的变化来获取外界条件的信息。电阻传感器的应用非常广泛，涵盖了温度、湿度、压力等各种测量场景。通过选择合适的敏感材料和连接方式，可以使电阻传感器在不同领域中发挥重要作用。
电阻应变式传感器工作原理
电阻应变式传感器是一种利用电阻值随物体形变而发生变化的传感器，常被用于测量材料的应变或力的大小。其工作原理基于导电材料在受到应变时电阻值发生变化的特性。以下是电阻应变式传感器的基本工作原理：
1. 导电材料的特性： 电阻应变式传感器通常使用导电性能较好的金属材料，如铜或铂。这些材料在受到外部应变（例如拉伸或压缩）时，会导致其内部原子结构的变化，从而改变电阻值。
2. 应变引起电阻变化： 当导电材料受到应变时，晶格结构发生变化，导致电子流通的路径发生扭曲或拉伸，从而引起电阻值的变化。这个变化通常是线性的，与应变的大小成正比。
3. 电桥电路： 电阻应变式传感器常常被集成到电桥电路中。电桥电路包括多个电阻，其中一个是电阻应变式传感器。当传感器受到应变时，其电阻值发生变化，导致整个电桥电路的电阻不平衡。通过测量电桥电路两个对角线上的电压差，可以确定电阻变化的大小，从而计算出应变的值。
4. 信号放大和处理： 电阻应变式传感器输出的信号较小，通常需要进行放大和处理。使用放大器、滤波器等电子元件来增强和调整传感器输出的信号，以便更准确地测量和记录应变值。
5. 应变测量与力/压力关联： 应变是由物体的形变引起的，通过测量电阻应变式传感器的电阻变化，可以间接地得知物体的形变情况。进一步，通过已知材料的弹性特性，可以将应变转换为物体所受的力或压力值。
总体而言，电阻应变式传感器通过测量导电材料在应变作用下的电阻变化，实现对物体形变的测量，从而可以用于测量受力物体的力或压力。这种传感器在工程、结构监测和材料测试等领域得到广泛应用。
