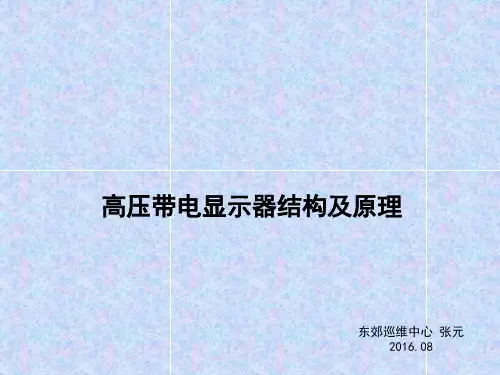

高压带电显示器结构及原理资料
- 格式:ppt
- 大小:2.13 MB
- 文档页数:13

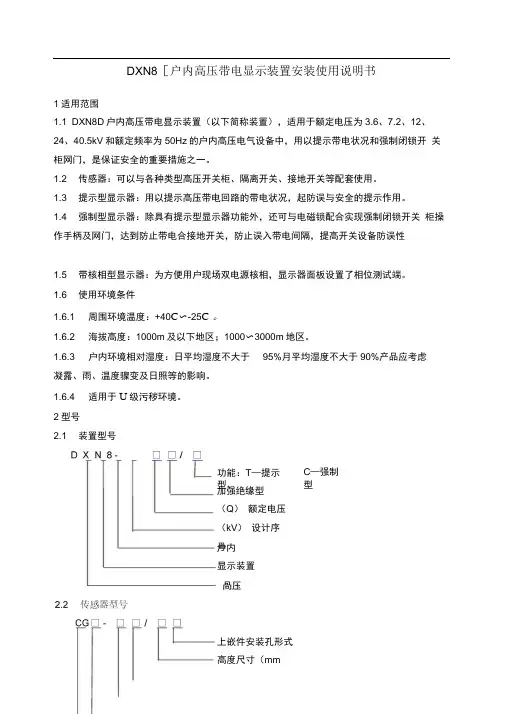

DXN8[户内高压带电显示装置安装使用说明书
1适用范围
1.1 DXN8D户内高压带电显示装置(以下简称装置),适用于额定电压为3.6、7.2、12、
24、40.5kV和额定频率为50Hz的户内高压电气设备中,用以提示带电状况和强制闭锁开 关柜网门,是保证安全的重要措施之一。
1.2 传感器:可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器:用以提示高压带电回路的带电状况,起防误与安全的提示作用。
1.4 强制型显示器:除具有提示型显示器功能外,还可与电磁锁配合实现强制闭锁开关 柜操作手柄及网门,达到防止带电合接地开关,防止误入带电间隔,提高开关设备防误性
1.5 带核相型显示器:为方便用户现场双电源核相,显示器面板设置了相位测试端。
1.6 使用环境条件
1.6.1 周围环境温度:+40C〜-25C 。
1.6.2 海拔高度:1000m及以下地区;1000〜3000m地区。
1.6.3 户内环境相对湿度:日平均湿度不大于 95%月平均湿度不大于90%产品应考虑
凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于U级污秽环境。
2型号
2.1 装置型号
功能:T—提示型、
户内
显示装置
咼压
高度尺寸(mm 上嵌件安装孔形式 加强绝缘型(Q) 额定电压(kV) 设计序号 C—强制型
---------------- 加强绝缘型(Q)
------------------------ 额定电压(kV)
------------------------ 设计序号
--------------------------- 传感器
2.3 显示器型号
3技术参数
装置的基本技术参数,参见表1
表1 DXN8 系列户内高压带电显示装置技术参数表
项 目 名 称 技术参数
额定电压 kV 3.6 7.2 12 24 40.5
额定频率 Hz 50
传

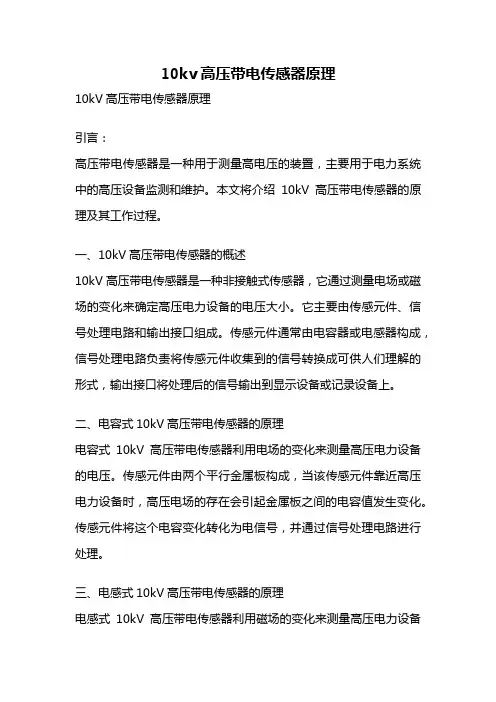

10kv高压带电传感器原理
10kV高压带电传感器原理
引言:
高压带电传感器是一种用于测量高电压的装置,主要用于电力系统中的高压设备监测和维护。本文将介绍10kV高压带电传感器的原理及其工作过程。
一、10kV高压带电传感器的概述
10kV高压带电传感器是一种非接触式传感器,它通过测量电场或磁场的变化来确定高压电力设备的电压大小。它主要由传感元件、信号处理电路和输出接口组成。传感元件通常由电容器或电感器构成,信号处理电路负责将传感元件收集到的信号转换成可供人们理解的形式,输出接口将处理后的信号输出到显示设备或记录设备上。
二、电容式10kV高压带电传感器的原理
电容式10kV高压带电传感器利用电场的变化来测量高压电力设备的电压。传感元件由两个平行金属板构成,当该传感元件靠近高压电力设备时,高压电场的存在会引起金属板之间的电容值发生变化。传感元件将这个电容变化转化为电信号,并通过信号处理电路进行处理。
三、电感式10kV高压带电传感器的原理
电感式10kV高压带电传感器利用磁场的变化来测量高压电力设备的电压。传感元件由线圈构成,当该传感元件靠近高压电力设备时,高压电流的存在会引起线圈中的电感值发生变化。传感元件将这个电感变化转化为电信号,并通过信号处理电路进行处理。
四、10kV高压带电传感器的工作过程
1. 传感器靠近高压电力设备,并确保与设备之间有足够的间隙。
2. 当高压电力设备通电时,产生的电场或磁场会引起传感元件中的电容或电感发生变化。
3. 传感元件将这个变化转化为电信号,并通过信号处理电路进行放大和滤波。
4. 处理后的信号经过输出接口输出到显示设备或记录设备上,供人们观察和分析。
5. 根据输出信号的变化,可以确定高压电力设备的电压大小。
五、10kV高压带电传感器的应用
10kV高压带电传感器广泛应用于电力系统中的高压设备监测和维护。它可以实时监测高压设备的电压变化,及时发现设备故障并采取相应的措施,以确保电力系统的稳定运行。此外,高压带电传感器还可以用于电力系统的故障诊断和设备状态监测,提高电力设备的可靠性和安全性。
