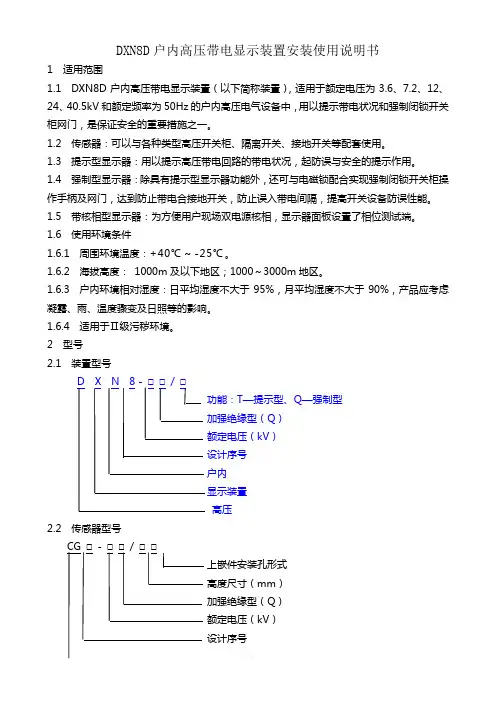

DXN8D户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。

1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。

1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。

1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。

1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。

1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。

1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。

1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。

1.6.4 适用于Ⅱ级污秽环境。

2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。

4 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。

4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。

4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。

4.2.2 按显示器闭锁电源性质分：交流闭锁电源、直流闭锁电源。

DXN8［户内高压带电显示装置安装使用说明书1适用范围1.1 DXN8D 户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、 24、40.5kV 和额定频率为50Hz 的户内高压电气设备中，用以提示带电状况和强制闭锁开 关柜网门，是保证安全的重要措施之一。

1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。

1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。

1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关 柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。

1.6 使用环境条件 1.6.1 周围环境温度：+40C 〜-25C 。

1.6.2 海拔高度：1000m 及以下地区；1000〜3000m 地区。

1.6.3户内环境相对湿度：日平均湿度不大于 95%月平均湿度不大于90%产品应考虑凝露、雨、温度骤变及日照等的影响。

1.6.4 适用于U 级污秽环境。

2型号 2.1 装置型号功能：T —提示型、户内 显示装置 咼压高度尺寸（mm上嵌件安装孔形式 加强绝缘型（Q ） 额定电压（kV ） 设计序号 C —强制型---------------- 加强绝缘型（Q ）------------------------ 额定电压（kV ）------------------------ 设计序号--------------------------- 传感器 2.3显示器型号3技术参数装置的基本技术参数，参见表14 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV4.1.2按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）ZS 8-□ / □川型、W 型、V型 C —强制型4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

dxn带电显示器k1和k2的原理带电显示器是一种常见的显示设备，它能够将电信号转化为图像显示在屏幕上。

dxn带电显示器k1和k2是两种常见的带电显示器，它们的工作原理有所不同。

我们来介绍dxn带电显示器k1的原理。

k1采用的是阴极射线显示技术，它包含一个射线发射系统和一个荧光屏。

射线发射系统由一个电子枪和一个聚焦系统组成。

电子枪中有一个阴极和一个阳极，当加上高压电时，阴极会发射出电子，经过聚焦系统的调节，电子束会形成一个细且聚焦的束流。

束流通过一个偏转系统，可以控制它的方向和位置，最后射到荧光屏上。

荧光屏上涂有荧光粉，当电子束射到荧光屏上时，荧光粉会被激发发光，形成图像。

而dxn带电显示器k2则采用的是液晶显示技术。

k2由一个液晶屏和一个背光源组成。

液晶屏是由一层液晶和两片玻璃组成的。

液晶是一种特殊的有机化合物，具有液态和晶体态之间的特性。

液晶屏上有许多小的像素点，每个像素点由三个基色（红、绿、蓝）组成。

当电信号通过液晶时，液晶分子会发生变化，调节光的透过程度，从而控制像素点的亮度和颜色。

背光源是为了提供光源，使得图像能够被看到。

背光源通常采用的是冷阴极荧光灯或LED，它会发出均匀的光，照亮整个液晶屏。

从原理上来看，k1和k2都是通过控制电信号来产生图像的。

k1通过调节电子束的位置和方向，使得荧光屏上的荧光粉发光，从而形成图像。

而k2则通过调节液晶屏上的液晶分子的排列，控制光的透过程度，从而形成图像。

两种原理虽然不同，但都能够实现图像的显示。

除了原理的不同，k1和k2在其他方面也有所区别。

首先是画质方面，k1的画质相对较好，色彩鲜艳、对比度高，适合进行图像处理和游戏等。

而k2的画质相对较差，色彩还原度和对比度都不如k1。

其次是功耗方面，k2的功耗较低，能够更好地节能，而k1则相对功耗较高。

此外，在价格方面，k1的价格一般较高，而k2则相对较便宜。

总结一下，dxn带电显示器k1和k2是两种常见的带电显示器。

D X N L高压带电显示器
DXNL系列高压带电显示器
1.高压带电显示器的检测
1.1 将高压带电指示器的外壳电源接点，闭锁接点，高压输入接点分别正确连接电源，外接指示灯，YD26 T2A型耐压测试仪。

如图1.3.1所示。

图1.3.1
1.2把高压带电指示器主板插进外壳，接通电源测量高压带电指示器的自检功能。

通电后电源指示灯亮，按下自检按钮三相高压指示灯亮，自检指示灯亮。

反复检测几次，以三次为
图D-1.3.2所示。

宜。

如
图D-1.3.2
1.3 分别对A，B，C三相输入高压（电压≥额定相电压的15％），则相应的A,B,C三相指示灯启辉发光。

（电压≥额定相电压的25～30％）时，高压闭锁指示灯亮，同时高压闭锁接点输出弹开，其外接指示灯灭。

电压≥额定相电压的40％时，插入验电笔，相应的验电笔亮。

如图D-1.3.3所示。

2高压带电显示器的装配
2.1 把仓库领来的外壳，先把壳体和前盖分开如图1.4.1
图1.4.1 图1.4.2
2.2 把高压带电显示器裸板如图1.4.2安装到前盖里
2.3 把装好机器的前盖插入壳体中（注意卡槽）。

如图1.4.3
图1.4.3
2.4把装好外壳的高压带电显示器根据销售计划单上所开的型号，贴上相应的标牌，接线图和高压警告标志。

要求验电孔露出，灯居中接线图居中，没有气泡，翘起，抹平。

最后按上自检帽子，要求能自检。

2.5最终效果如图
D-1.4.6 ，D-
1.4.6.1所示。

图 D-1.4.6 D-1.4.6.1。
