地面地暖保护层施工工艺

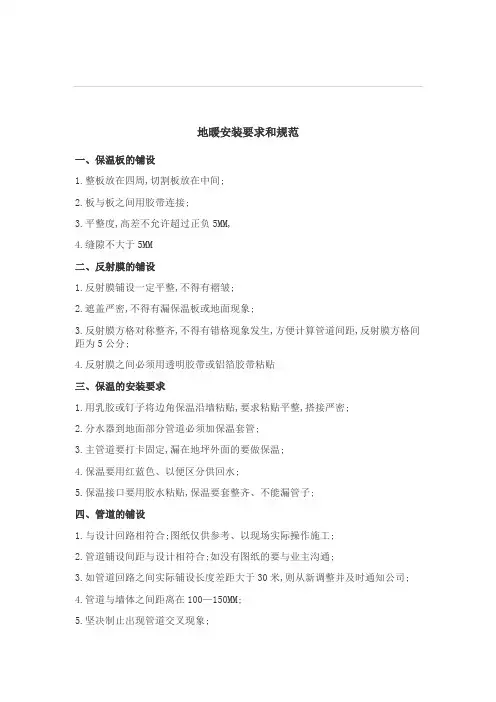

地暖安装要求和规范

一、保温板的铺设

1.整板放在四周,切割板放在中间;

2.板与板之间用胶带连接;

3.平整度,高差不允许超过正负5MM,

4.缝隙不大于5MM

二、反射膜的铺设

1.反射膜铺设一定平整,不得有褶皱;

2.遮盖严密,不得有漏保温板或地面现象;

3.反射膜方格对称整齐,不得有错格现象发生,方便计算管道间距,反射膜方格间距为5公分;

4.反射膜之间必须用透明胶带或铝箔胶带粘贴

三、保温的安装要求

1.用乳胶或钉子将边角保温沿墙粘贴,要求粘贴平整,搭接严密;

2.分水器到地面部分管道必须加保温套管;

3.主管道要打卡固定,漏在地坪外面的要做保温;

4.保温要用红蓝色、以便区分供回水;

5.保温接口要用胶水粘贴,保温要套整齐、不能漏管子;

四、管道的铺设

1.与设计回路相符合;图纸仅供参考、以现场实际操作施工;

2.管道铺设间距与设计相符合;如没有图纸的要与业主沟通;

3.如管道回路之间实际铺设长度差距大于30米,则从新调整并及时通知公司;

4.管道与墙体之间距离在100—150MM;

5.坚决制止出现管道交叉现象; 6.盘管的直管卡钉间距保持在350—450MM

7.盘管与盘管之间间距保持一致;

8.地暖辐射供暖地板当边长超过6m或面积超过30㎡时,要设置伸缩缝,高度同细石混凝土垫层;塑料管穿越伸缩缝时,应设置长度不小于400mm的柔性套管;在分水器及加热管道密集处,管外用不短于1000mm的波纹管保护,以降低混凝土热膨胀;

五、铺设钢丝网

1.钢丝网用卡钉固定

2.管卡位置钉于钢丝网四角与中间位置,每片钢丝网卡钉数量不得少于8个;

3.不得出现钢丝网翘起现象;

4.钢丝网必须铺设在管道上部;

六、分水器安装

1.为保证分集水器将来维修,分水器所在位置必须保证分水器可整体拆卸;

2.分水器安装时上沿高度不低于600MM;

3.分集水器路数应该与设计相符和;

4.分集水器附近留有一个五空10A插座;

合肥装修公司/

地暖安装施工步骤

地暖是集舒适、环保、保健众多优点为一身的理想采暖方式，温度自下而上递减传递，温暖由脚自然而生，让家庭采暖变得舒适健康。所谓“三分产品，七分安装”，地暖安装工艺的好坏也会影响后期的实木地板铺设施工，因此地暖安装施工步骤必须严格按标准流程进行。

步：整平地面并清理干净

整平地面是地暖安装施工的先决条件，如果地面不平不仅会影响地暖保温，如果有尖利的东西，还会划破地暖管，地面整平要先将地面凹凸处剔除找平至±10mm，地面上杂物清理干净保证地面平整，墙、柱脚与地面呈90度直角。

第二步：安装总控系统

将分集水器水平安装于图纸指定位置，分水器在上集水器在下，间距200mm。集水器中心距地面高度不小于30cm安装牢固。安装主管道时应保持3坡度，隔一定距离安装固定支架。一个系统工程中，分水器8路以内通常用1620主管、1216支管，超过8路（含8路）以上通常用2025主管、1216支管。分水器罩子并非装饰性的，后期在做橱柜时，在空间不足的情况下，可以拆除外罩。但在前期必须安装好分水器外罩，防止在新房装修流程中的各阶段，分水器受到重击或破坏，主要还是保护分水器。

第三步：铺设保温层、反射膜及钢丝网

铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。在找平层上铺设保温层，板缝处用胶粘贴牢固，在地暖保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜，保温层要铺设平整。保温板铺设好之后，铺设反射膜，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。主要是把温度向上辐射，减少温度向下传导的损失。钢丝网是为 合肥装修公司/

能更好的固定采暖管与保护填充层，使其寿命延长的效果。主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。

第四步：铺设地暖盘管

地暖管应按设计图纸标定的管间距和走向敷设，应保持平直，并用塑料卡钉按照图纸将管材固定于挤塑板上，或用绑带固定在钢丝网上。安装间断或完毕时，敞口处应随时封堵。地暖管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。

第1页 目录

1.编制依据1

2。工程概况1

3.作业条件1

4。施工安装方法2

4。1。施工操作方法2

4。1.1.基层清理2

4.1.2。找平层施工2

4。1。3。聚氨酯防水层涂刷2

4。1.4。保温层的铺设3

4。1。5.分集水器的安装3

4。1.6。低温管的铺设（盘管）3

4.1。7。打压测试3

4.1。8。细石混凝土填充层施工4

4。1。9。调试5

4。1.10。卫生间面层聚氨酯涂刷5

5。质量控制5

5。1。细石混凝土裂缝的控制5

5。2。允许偏差和检查方法6

6.安全文明施工6

6。1。安全消防措施6

6。2.环保、文明施工措施6

6.3。成品保护措施7

第1页 1. 编制依据

1、《＊＊＊城市广场A地块施工组织设计》

2、《**＊城市广场二组团施工图纸》

3、《低温热水地板辐射供暖应用技术规程》

4、《建筑地面工程施工质量验收规范》

2. 工程概况

＊＊＊城市广场一期工程二组团位于新乡市金穗大道以南，友谊路以北,新二街以东，新中大道以西，由2—1#~9＃楼9栋单体组成,住宅室内设计采用热水地板辐射采暖系统地面。

地暖做法：

普通房间 厨房、卫生间

1、面层详二次装修（且重量不得大于0.20KN/m2）

2、40厚细石混凝土（上下配φ1。5＠50钢丝网片，中间配乙烯散热管），随捣随抹平

3、0。2厚真空镀铝聚酯薄膜

4、20厚聚苯乙烯泡沫板（保温层密度≥0.2KN/m2)

5、1.5厚聚氨酯防水层

6、20厚1:3水泥砂浆找平

7、现浇钢筋混凝土楼板 1、1.5厚聚氨酯防水层（仅卫生间，厨房仅做至细石混凝土层)

2、40厚细石混凝土(上下配φ1。5＠50钢丝网片，中间配乙烯散热管），随捣随抹平

3、0。2厚真空镀铝聚酯薄膜

4、20厚聚苯乙烯泡沫板（保温层密度≥0.2KN/m2)

5、1.5厚聚氨酯防水层（往上翻边， 卫生间h=1800、厨房h=600，四周做圆弧状或钝角）

6、20厚1:3水泥砂浆找平

1 技术交底记录

工程名称 施工单位

交底部位 工序名称 地暖地面

交底内容：

一、作业条件：

1、 地暖管铺设完成，经监理验收合格后，带水/气压。

2、室内墙面已弹好建筑+1000mm水平线。

3、室内各种管道、管洞堵塞密实。埋在地面的电工管已做完隐检手续。

4、各种立管和套管通过面层孔洞已用掺膨胀剂的细石混凝土封严，并已作好防水处理。

5、墙面抹灰施工完毕，室内墙面上已弹出控制面层标高控制线并沿房间四周粘贴苯板条，苯板上平比细石砼地面标高高5-10mm。

二、操作工艺

工艺流程：

找标高、弹面层水平线→墙面粘贴苯板间隔条→第一遍铺砼→抹灰饼→安装分格缝板条→铺设钢丝网（搭接10cm）→第二遍铺砼→抹面层压光→养护
