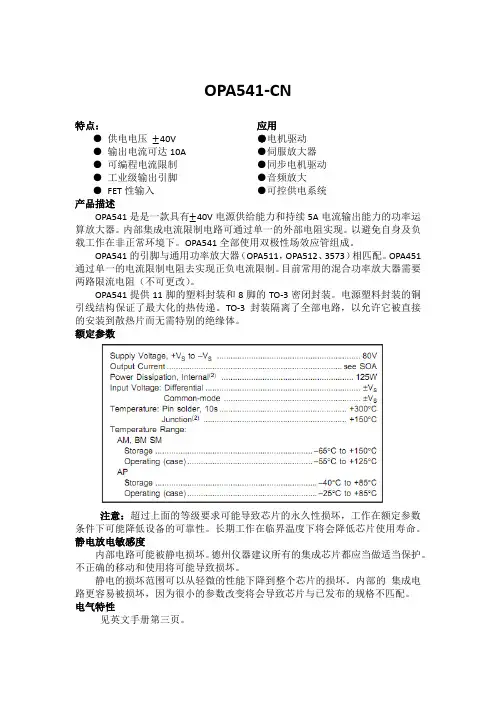

OPA541-CN
特点：
● 供电电压 ±40V
● 输出电流可达10A
● 可编程电流限制
● 工业级输出引脚
● FET性输入 应用
●电机驱动
●伺服放大器
●同步电机驱动
●音频放大
●可控供电系统
产品描述
OPA541是是一款具有±40V电源供给能力和持续5A电流输出能力的功率运算放大器。内部集成电流限制电路可通过单一的外部电阻实现。以避免自身及负载工作在非正常环境下。OPA541全部使用双极性场效应管组成。
OPA541的引脚与通用功率放大器（OPA511，OPA512、3573）相匹配。OPA451通过单一的电流限制电阻去实现正负电流限制。目前常用的混合功率放大器需要两路限流电阻（不可更改）。
OPA541提供11脚的塑料封装和8脚的TO-3密闭封装。电源塑料封装的铜引线结构保证了最大化的热传递。TO-3封装隔离了全部电路，以允许它被直接的安装到散热片而无需特别的绝缘体。
额定参数
注意：超过上面的等级要求可能导致芯片的永久性损坏，工作在额定参数条件下可能降低设备的可靠性。长期工作在临界温度下将会降低芯片使用寿命。
静电放电敏感度
内部电路可能被静电损坏。德州仪器建议所有的集成芯片都应当做适当保护。不正确的移动和使用将可能导致损坏。
静电的损坏范围可以从轻微的性能下降到整个芯片的损坏。内部的 集成电路更容易被损坏，因为很小的参数改变将会导致芯片与已发布的规格不匹配。
电气特性
见英文手册第三页。 使用说明
1、供电
OPA541指定的工作电压达到±40V。芯片仍然可以工作在不对称的供电和单电源供电条件下，总体来说总的供电电压不能超过80V。电源使用的旁路电容应具有较低的电阻抗，如：陶瓷电容或钽电容。实际的位置应当尽可能的位于芯片的供电引脚旁。一个良好的功率放大器的布局应当采用高频布局方式。考虑到大电压和大电流的输出路径，这些连接应当避免路由低电平输入电路，以避免波形畸变和振荡。
1 / 26
世界名牌CD机解码芯片大全
【转载】世界名牌CD机解码芯片大全
世界名牌CD机解码芯片大全
品牌解码芯片
ACOUSTIC RESEARCH CD-07 SAA7220
日本金嗓子
ACCUPHASE DP65 8x PCM1702 (4/ch)
ACCUPHASE DP85 AD1853
ACCUPHASE DP90 PCM63
ADC CD 250XR PCM54
日本雅佳
AKAI CD55 AD1856
AKAI CD69 PCM63
AKAI CD-A70 MB84053B
AKAI CD-M839 PCM56
英国ALBA CD420 PCM54
ALCHEMIST NEXUS APD32A 2x TDA1549
英国AMC CD60 PCM1716
AMC CD8A MN6474 (Technics MASH)
AMC CD8B PCM1716
ANTHEM CD1 PCM1702
2 / 26
英国雅俊
ARCAM ALPHA 5 TDA1541
ARCAM ALPHA 5 PLUS TDA1541A
ARCAM ALPHA 6 SM5864
ARCAM ALPHA 7 PCM1710
ARCAM ALPHA 7SE PCM1716
ARCAM ALPHA 8 SM5864AP
ARCAM ALPHA 9 dCS RingDAC
ARCAM CD72 PCM1716
ARCAM CD92 dCS RingDAC
ARCAM DELTA 270 PCM69
ARCAM DELTA BOX 5 PCM67
英国
ARYE CX-7 PCM1738
ARYE D-1 PCM1704
美国雅格美
AUDIO ALCHEMY ENGINE v
3."0 AD1862
意大利
AUDIO ANALOGUE MAESTRO AD1855
AUDIO INNOVATIONS ALTO PCM1716
ＳＴ新款ＴｏＦ测距传感器开辟机
器人和物联网市场应用
２０１６年１月８日，意法半导体
（ＳＴＭｉｃｒｏｅｌｅｃｔｒｏｎｉｃｓ，简称ＳＴ）发布了
第二代激光测距传感器。新款传感
器ＶＬ５３Ｌ０基于成功的ＦｌｉｇｈｔＳｅｎｓｅ
技术，实现更快、更远、更精确的测
距功能，大幅提升手机和平板电脑
的拍照性能，为机器人、用户检测、
无人机、物联网和穿戴式装置市场
开拓新的应用机会。
４．４ Ｉｎｎ ｘ２．４ ｍｍ ｘ１ ｍｍ的外观
尺寸使ＶＬ５３Ｌ０成为世界上最小的
ＴｏＦ（Ｔｉｍｅ—ｏｆ—Ｆｌｉｇｈｔ，飞行时间）模块，
同时还是首款集成９４０ ｎｍ ＶＣＳＥＬ
光源、ＳＰＡＤ光子检测器和先进微控
制器（管理整个测距功能）的测距传
感器。市场首款应用９４０ ｎｍ发射光
的模块，配合先进的红外滤波器，
ＶＬ５３Ｌ０具有业内最好的环境光抗
干扰性能，将环境光的影响降至最
低。在终端产品应用中，嵌入式微控
制器和数字算法可以最大限度降低
主机处理负荷和系统功耗。
ＶＬ５３Ｌ０能够在一帧画面内完成
全部测量操作，用时通常小于３０ ｍｓ，
距离小于２ Ｉｎ。这样的测距性能让拍
照系统在摄像和连拍模式下瞬间对
焦，甚至在低光或低对比度场景中保
持同样的性能表现，而对于没有装备
ＴｏＦ技术的拍照系统，低光源或低对
比度场景则是一个巨大的挑战。
ＭＡＸ１４７２０为ＩｏＴ和可穿戴应用
提供低功耗优势并有效延长电
池使用寿命
２０１６年１月７日，Ｍａｘｉｍ Ｉｎｔｅｇｒａｔｅｄ
Ｐｒｏｄｕｃｔｓ．Ｉｎｃ．推出ＭＡＸ１４７２０电源管
理芯片ｆＰＭＩＣ），帮助可穿戴医疗／保
健和物联网（ＩｏＴ）应用设计人员优化
功耗指标、延长电池使用寿命。
延长电池使用寿命、实现低功
耗设计是可穿戴和ＩｏＴ产品工程师
所面临的共同挑战。ＭＡＸ１４７２０
ＰＭＩＣ主要面向对尺寸和能效要求
严格的非充电电池（纽扣电池、碱性 电池）供电应用。此外，电池保鲜功

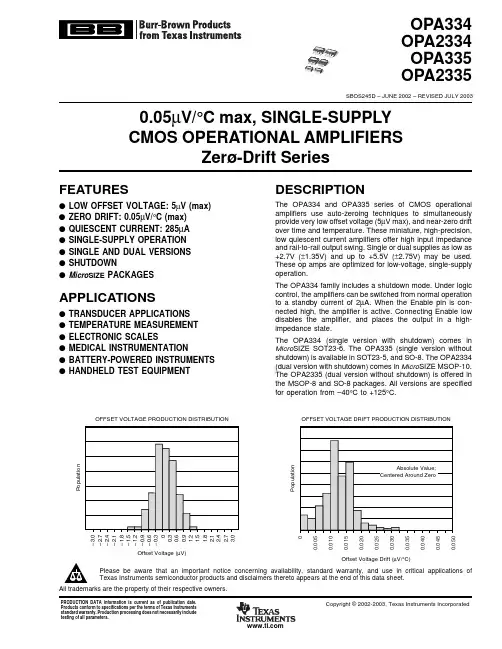

PRODUCTION DATA information is current as of publication date.Products conform to specifications per the terms of Texas Instrumentsstandard warranty. Production processing does not necessarily includetesting of all parameters.APPLICATIONS
