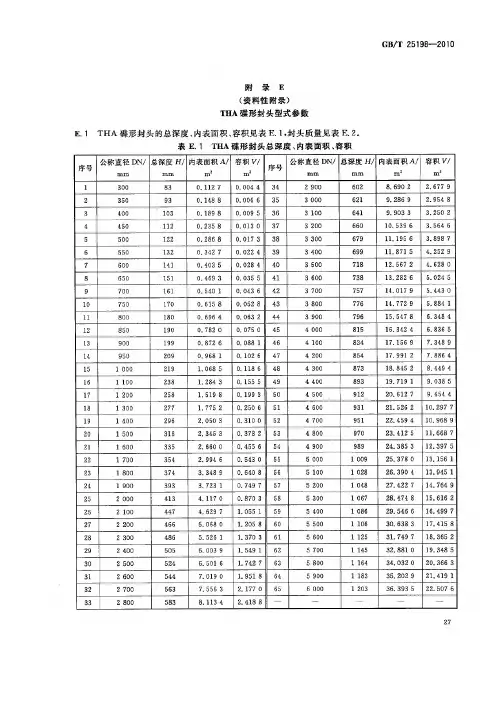

THA蝶形封头参数

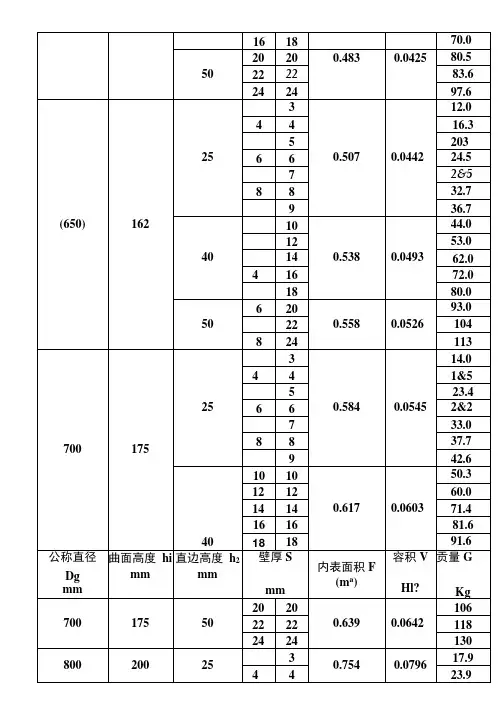

16 18 70.0

50 20 20 0.483 0.0425 80.5

22 22 83.6

24 24 97.6

(650) 162 25 3

0.507 0.0442 12.0

4 4 16.3

5 203

6 6 24.5

7 2&5

8 8 32.7

9 36.7

40

10

0.538 0.0493 44.0

12 53.0

14 62.0

4 16 72.0

18 80.0

50 6 20

0.558 0.0526 93.0

22 104

8 24 113

700 175 25

3

0.584 0.0545 14.0

4 4 1&5

5 23.4

6 6 2&2

7 33.0

8 8 37.7

9 42.6

40 10 10

0.617 0.0603 50.3

12 12 60.0

14 14 71.4

16 16 81.6

18 18 91.6

公称直径

Dg

mm 曲面高度 hi

mm 直边高度 h2

mm 壁厚S

mm 内表面积F

(ma) 容积V

Hl? 贡量G

Kg

700 175 50 20 20

0.639 0.0642 106

22 22 118

24 24 130

800 200 25

3 0.754 0.0796 17.9

4 4 23.9

5

29.9

6 6 36.0

7 42.2

8 8 48.2

9 54.6

40 10 10

0.792 0.0871 63.6

12 12 77.2

14 14 91.3

16 16 104

18 18

0.814 0.0921 117

50 20 20 136

22 22 150

24 24 165

26 179

900 225 25

3

0.945 0.112 22.5

4 4 30.2

5 38.0

6 6 45.2

7 52.6

8 8 60.9

9 6&5

40 10 10

封头计算方法范文

封头是一种重要的工业制造零件，广泛应用于容器、压力容器、锅炉、化工设备、石化设备、食品设备等领域。封头的设计和计算是确保其结构强度和密封性能的关键环节。下面将介绍封头计算的一般方法以及常用的计算公式。

封头的计算主要包括两个方面，一是根据工作压力和材料强度计算封头的壁厚，二是根据封头的结构形状和材料计算封头的形状参数。

对于封头的壁厚计算，一般可以采用以下公式进行计算：

t=(P*R)/(SE-0.6P)

其中，t为封头的壁厚，单位为mm；P为工作压力，单位为MPa；R为封头半径，单位为mm；S为封头材料的拉伸强度，单位为MPa；E为封头材料的弹性模量，单位为MPa。

此外，当工作压力大于0.5MPa时，公式中的0.6P项起到增加壁厚的作用，以增强封头的强度。

对于封头的形状参数计算，常用的方法是根据封头的结构形状进行理论推导，然后采用数值方法进行计算。最常用的封头形状是球冠形和扁平形。

对于球冠形封头，其形状参数包括直径(D)、高度(h)、半径(R)、球冠高度(h1)等。根据封头的几何性质，可以推导出以下计算公式：

h1=(D/8)*((6*h/D)-(h/R)-1)

对于扁平形封头，其形状参数包括直径(D)、高度(h)、半径(R)、楔形高度(h2)等。根据封头的几何性质，可以推导出以下计算公式： h2=(D/16)*((4*h/D)-(h/R)-1)

以上公式中的参数都可以根据具体工程要求来确定，以保证封头的强度和密封性能。

封头的计算方法还有其他一些特殊情况需要考虑，例如封头的受热和冷却过程中的热应力，封头与容器之间的热膨胀差，以及焊缝的影响等。这些情况需要根据具体工程要求进行分析和计算。

综上所述，封头的计算方法主要包括壁厚计算和形状参数计算。通过合理选择计算公式和参数，可以确保封头的强度和密封性能满足工程要求。在实际应用中，还需要考虑其他一些特殊情况，以确保封头的安全可靠性。

标准椭圆形封头参数

椭圆形封头是一种常见的压力容器封头，其参数的准确计算对于压力容器的设计和制造具有重要意义。本文将详细介绍标准椭圆形封头的参数计算方法，以便读者能够全面了解该类型封头的设计要点。

首先，我们需要了解椭圆形封头的基本形状特征。椭圆形封头是由两个互相垂直的半径组成，其中一个半径较长，另一个半径较短。在实际计算中，我们通常使用椭圆的长半径R和短半径r来描述椭圆形封头的形状。

其次，我们来讨论椭圆形封头的参数计算方法。对于标准椭圆形封头，其主要参数包括封头高度H、封头厚度t、椭圆长半径R和短半径r。这些参数之间存在一定的数学关系，通过合理的计算方法可以相互推算得出。

首先，我们来计算椭圆形封头的封头高度H。根据椭圆形封头的形状特征，可以得出封头高度H与长半径R的关系为H=0.9R。因此，我们可以通过已知的长半径R来计算出封头高度H的数值。

其次，我们需要计算椭圆形封头的封头厚度t。封头厚度t通常是根据设计压力和材料强度来确定的，一般情况下，可以通过压力容器设计规范中的公式或图表来查找相应的数值。

接下来，我们来计算椭圆形封头的椭圆长半径R和短半径r。椭圆形封头的长半径R和短半径r可以通过封头高度H和封头厚度t来计算得出，其计算公式为R=H+0.5t，r=0.9R。

最后，我们需要注意的是，在实际设计和制造中，除了上述的基本参数外，还需要考虑椭圆形封头的焊缝尺寸、法兰连接尺寸等其他细节参数。这些参数的计算和确定也是压力容器设计中的重要内容。 综上所述，标准椭圆形封头的参数计算是压力容器设计中的重要环节，通过合理的计算方法和准确的参数确定，可以保证压力容器的安全性和可靠性。希望本文所述内容能够对读者有所帮助，使他们能够更好地理解和应用椭圆形封头的参数计算方法。

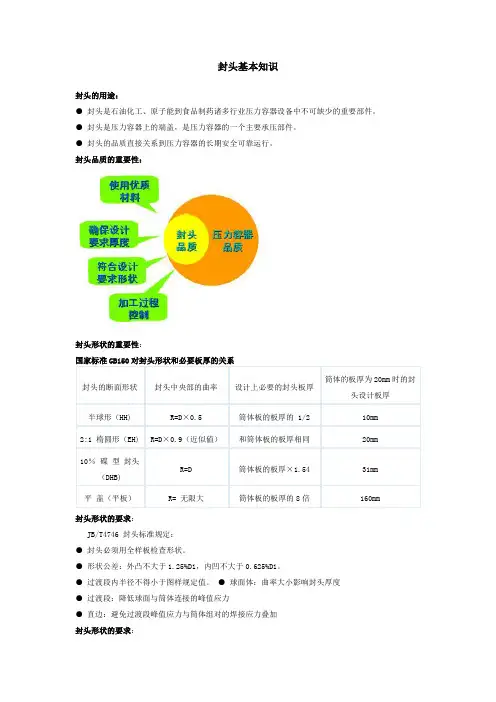

封头基本知识

封头的用途：

● 封头是石油化工、原子能到食品制药诸多行业压力容器设备中不可缺少的重要部件。

● 封头是压力容器上的端盖，是压力容器的一个主要承压部件。

● 封头的品质直接关系到压力容器的长期安全可靠运行。

封头品质的重要性：

封头形状的重要性：

国家标准GB150对封头形状和必要板厚的关系

封头的断面形状 封头中央部的曲率 设计上必要的封头板厚 筒体的板厚为20mm时的封头设计板厚

半球形（HH) R=D×0.5 筒体板的板厚的 1/2 10mm

2:1 楕圆形（EH) R=D×0.9（近似値） 和筒体板的板厚相同 20mm

10％ 碟 型 封头（DHB) R=D 筒体板的板厚×1.54 31mm

平 盖（平板） R= 无限大 筒体板的板厚的8倍 160mm

封头形状的要求：

JB/T4746 封头标准规定：

● 封头必须用全样板检查形状。

● 形状公差：外凸不大于1.25%Di，内凹不大于0.625%Di。

● 过渡段内半径不得小于图样规定值。 ● 球面体：曲率大小影响封头厚度

● 过渡段：降低球面与筒体连接的峰值应力

● 直边：避免过渡段峰值应力与筒体组对的焊接应力叠加

封头形状的要求： 分类 加工方法 封头的加工范围

冷加工 冷冲压 厚度：2 ～ 24mm；直径： Φ 108 ～ Φ 3200mm

冷旋压 厚度： ～ 24mm；直径： Φ 750 ～ Φ 8800mm

分瓣工法 厚度： ～ 32mm；

膨胀工法 封头计划实施中

热加工 热冲压 厚度： ～ 250mm；直径： ～ Φ 3200mm

热旋压 厚度： ～ 80mm；直径： Φ 1700 ～ Φ 4200mm

封头形状的要求：

冷加工的特点 热加工的特点

1. 未经加热，不会发生材质劣化，特别适合不锈钢封头加工。 因加热，会发生材质劣化，导致不锈钢封头耐腐蚀性下降，不适合不锈钢封头加工。
