椭圆形封头标准椭圆形封头是一种常见的容器头部形状，其外形呈椭圆形状。
椭圆形封头标准是指对椭圆形封头的设计、加工和使用进行规范化的标准。
椭圆形封头广泛应用于压力容器、储罐、锅炉等设备中，具有结构强度高、承压性能好等优点。
本文将对椭圆形封头标准进行详细介绍，以便于读者更好地了解和运用这一标准。
1. 椭圆形封头的分类。
椭圆形封头按照其几何形状可以分为长轴与短轴尺寸相等的标准椭圆形封头和长轴与短轴尺寸不等的非标准椭圆形封头。
标准椭圆形封头通常采用椭圆形封头公称直径和厚度的比值来表示，常见的有2:1、3:1、4:1等。
非标准椭圆形封头则需要根据具体的设计要求进行定制。
2. 椭圆形封头的制造标准。
椭圆形封头的制造标准主要包括材料标准、尺寸标准、加工工艺标准等。
材料标准是指椭圆形封头所采用的材料应符合相关的材料标准，如GB/T3274中的碳素结构钢板、GB713中的压力容器用钢板等。
尺寸标准是指椭圆形封头的直径、厚度、椭圆长轴和短轴尺寸等应符合相关的尺寸标准，如JB/T4735中的椭圆形封头尺寸标准。
加工工艺标准是指椭圆形封头的加工过程应符合相关的工艺标准，如JB/T4709中的椭圆形封头加工工艺标准。
3. 椭圆形封头的设计要求。
椭圆形封头的设计要求包括几何形状、结构强度、承压性能、密封性能等方面。
在设计椭圆形封头时，应根据实际使用条件和要求确定其几何形状，保证其结构强度和承压性能满足设计要求，并确保其密封性能符合相关标准。
同时，还应考虑到椭圆形封头的加工工艺和成本等因素，尽量做到设计合理、经济实用。
4. 椭圆形封头的检验标准。
椭圆形封头的检验标准主要包括外观检验、尺寸检验、结构强度检验、承压性能检验、密封性能检验等。
外观检验是指对椭圆形封头的表面质量进行检查，包括表面平整度、无裂纹、无凹陷、无气泡等。
尺寸检验是指对椭圆形封头的尺寸进行检查，确保其符合设计要求。
结构强度检验是指对椭圆形封头的结构强度进行检测，以验证其承压性能。
标准椭圆封头下料尺寸椭圆封头是一种常见的压力容器封头形式，其具有良好的力学性能和美观的外观，因此在工业生产中得到了广泛应用。
而标准椭圆封头的下料尺寸则是制作椭圆封头时必不可少的关键环节，下料尺寸的准确计算直接影响到椭圆封头的成型质量和使用效果。
因此，掌握标准椭圆封头的下料尺寸计算方法对于压力容器制造行业来说具有重要意义。
首先，我们需要了解椭圆封头的结构特点。
椭圆封头由两个椭圆形组成，其主要参数包括大轴半径a、小轴半径b和深度h。
在进行下料尺寸计算时，需要根据这些参数来确定椭圆封头的具体形状和尺寸。
其次，我们来介绍标准椭圆封头的下料尺寸计算方法。
首先，确定椭圆封头的大轴半径a和小轴半径b的数值，然后根据以下公式计算出椭圆封头的下料尺寸：1. 下料长度L的计算公式为，L=2πa+0.615b+3.5h；2. 下料宽度W的计算公式为，W=2a+0.615b+0.8h。
根据以上公式，我们可以准确计算出标准椭圆封头的下料尺寸，从而为其制作提供准确的参考数据。
在实际应用中，我们还需要注意一些细节问题。
首先，需要根据压力容器的具体要求来确定椭圆封头的材质和厚度，这将直接影响到下料尺寸的计算结果。
其次，需要根据椭圆封头的实际用途来确定其表面的加工要求，以确保其符合相应的标准和规范。
最后，在进行下料尺寸计算时，需要注意精确度和误差控制，避免因计算错误导致制作出的椭圆封头尺寸不符合要求。
总之，标准椭圆封头的下料尺寸计算是压力容器制造过程中的重要环节，准确的下料尺寸计算可以保证椭圆封头的成型质量和使用效果。
因此，压力容器制造企业需要对标准椭圆封头的下料尺寸计算方法进行深入研究和掌握，以提高生产效率和产品质量，满足市场需求。

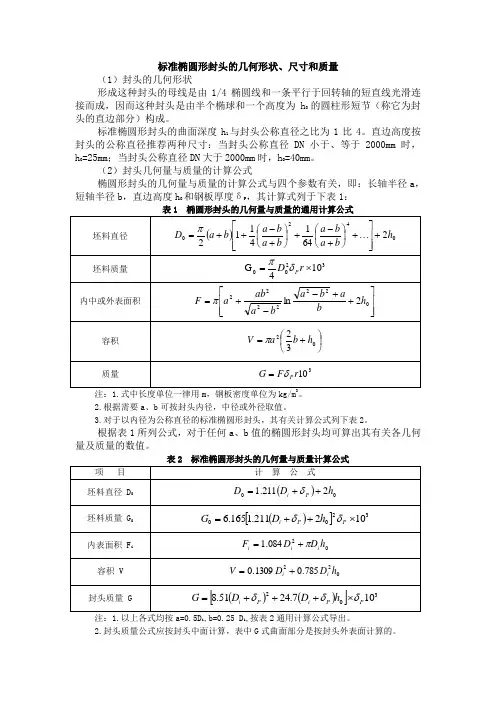

标准椭圆形封头的几何形状、尺寸和质量（1）封头的几何形状形成这种封头的母线是由1/4椭圆线和一条平行于回转轴的短直线光滑连接而成，因而这种封头是由半个椭球和一个高度为h 0的圆柱形短节（称它为封头的直边部分）构成。
标准椭圆形封头的曲面深度h 1与封头公称直径之比为1比4。
直边高度按封头的公称直径推荐两种尺寸：当封头公称直径DN 小于、等于2000mm 时，h 0=25mm ；当封头公称直径DN 大于2000mm 时，h 0=40mm 。
（2）封头几何量与质量的计算公式椭圆形封头的几何量与质量的计算公式与四个参数有关，即：长轴半径a ，短轴半径b ，直边高度h 0和钢板厚度δP ，其计算式列于下表1：注：1.式中长度单位一律用m ，钢板密度单位为kg/m 。
2.根据需要a 、b 可按封头内径，中径或外径取值。
3.对于以内径为公称直径的标准椭圆形封头，其有关计算公式列下表2。
根据表1所列公式，对于任何a 、b 值的椭圆形封头均可算出其有关各几何量及质量的数值。
注：1.以上各式均按a=0.5D i ,b=0.25 D i ,按表2通用计算公式导出。
2.封头质量公式应按封头中面计算，表中G 式曲面部分是按封头外表面计算的。
对于以内径为公称直径的封头，其中的Fi 和V，可用a=0.5Di和b=0.25Di,代入表1中各式，但对D0、G和G应以中面为基础，为了计算公式简单，表2中的D0、G，G式均以外表面作为计算基础（直边部分除外），且作了不影响工程上允许精确度的简化。
对于以外径为公称直径的封头，表1中的F和V应该用a=0.5DH －δP和b=0.25DH －δP代入，对于G应先算出封头中面面积，这时a=0.5DH－0.5δP，b=0.25DH －0.5δP。
如果将上述值代入表2有关公式后，得到的计算公式较为繁琐，所以不再给出。

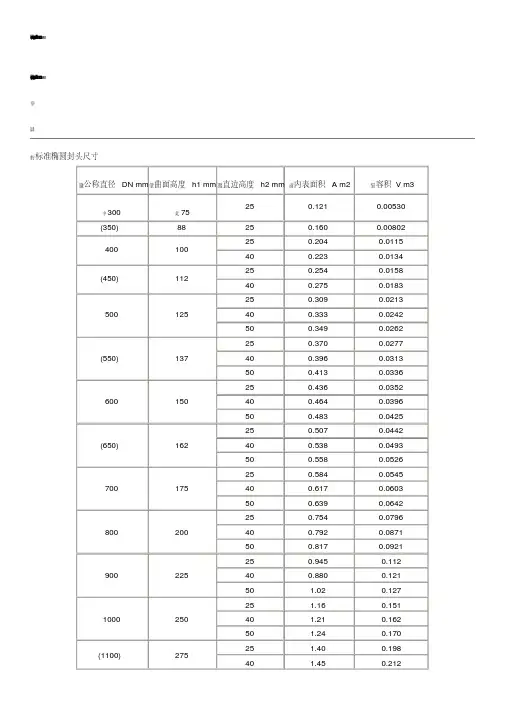

（3）数据表根据JB/T4746—2002《钢制压力容器用封头》的规定，以内径为基准的标准椭圆形封头形式代号为EHA，以外径为基准的椭圆形封头形式代号为EHB，这两种封头的内表面积、容积和质量分别列于表3、表4、表5中。
