XX区雷电防护管理实施细则(2019修订版)

《防雷减灾管理办法》（修订征求意见稿）修订说明一、修订背景《防雷减灾管理办法》（中国气象局令第20号）（以下简称《办法》）自2011年9月1日实施以来，对加强雷电灾害防御工作，规范雷电灾害管理起到了很好的指导和规范作用。

2013年因下放防雷行政审批事项进行了部分修订。

但随着国家全面深化改革工作力度的不断加大以及防雷体制改革不断深化，主要有以下几方面的新要求。

一是2016年6月24日，国务院印发了《关于优化建设工程防雷行政许可的决定》（国发〔2016〕39号，以下简称国发39号），取消了我局实施的防雷工程专业资质认定许可事项，将气象部门负责防雷装置设计审核和竣工验收许可范围重新进行了调整。

二是国家对防雷装置设计审核和竣工验收审批事项的中介服务事项进行了清理规范。

2015年，《国务院关于第一批清理规范89项国务院部门行政审批中介服务事项的决定》（国发〔2015〕58号，以下简称国发58号）取消了防雷装置设计审核审批事项中的中介服务事项“建设项目雷电灾害风险评估”和“防雷产品测试”，“防雷装置设计技术评价”转为受理后技术服务事项。

2016年2月，《国务院关于第二批清理规范192项国务院部门行政审批中介服务事项的决定》（国发〔2016〕11号，以下简称国发11号）将防雷装置竣工验收审批中的“新建、改建、扩建建（构）筑物防雷装置检测”中介服务事项转为受理后的技术服务事项。

三是国家职业资格改革取消了“防雷专业技术人员资格”。

2016年12月，国务院印发《关于取消一批职业资格许可和认定事项的决定》（国发〔2016〕68号，以下简称国发68号），取消我局设置的“防雷专业技术人员资格”，改由省级以上气象学会实施。

2017年，为落实国发39号文有关内容，国务院修订了《气象灾害防御条例》，对涉及防雷管理的相关条款进行了修订，并于2017年10月7日以国务院令687号正式公布。

为认真贯彻落实国务院全面深化改革要求和修订后的《气象灾害防御条例》（以下简称《条例》）的有关规定，同时解决《办法》在实施过程中存在的问题，急需对《办法》的有关内容进行修订。

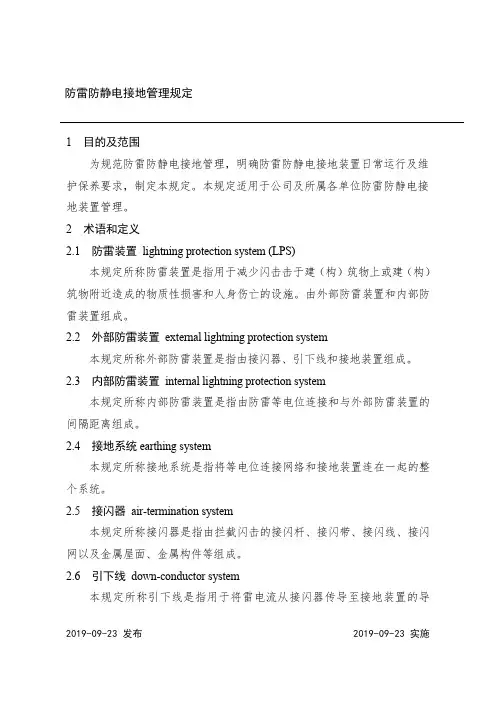

防雷防静电接地管理规定1 目的及范围为规范防雷防静电接地管理，明确防雷防静电接地装置日常运行及维护保养要求，制定本规定。

本规定适用于公司及所属各单位防雷防静电接地装置管理。

2 术语和定义2.1 防雷装置lightning protection system (LPS)本规定所称防雷装置是指用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡的设施。

由外部防雷装置和内部防雷装置组成。

2.2 外部防雷装置external lightning protection system本规定所称外部防雷装置是指由接闪器、引下线和接地装置组成。

2.3 内部防雷装置internal lightning protection system本规定所称内部防雷装置是指由防雷等电位连接和与外部防雷装置的间隔距离组成。

2.4 接地系统earthing system本规定所称接地系统是指将等电位连接网络和接地装置连在一起的整个系统。

2.5 接闪器air-termination system本规定所称接闪器是指由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。

2.6 引下线down-conductor system本规定所称引下线是指用于将雷电流从接闪器传导至接地装置的导2019-09-23发布 2019-09-23实施体。

2.7 接地装置earth-termination system本规定所称接地装置是指接地体和接地线的总合，用于传导雷电流和静电并将其流散入大地。

2.8 接地体earthing electrode本规定所称接地体是指埋入土壤中或混凝土基础中作散流用的导体。

2.9 接地线earthing conductor本规定所称接地线是指从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地体的连接导体。

2.10 防雷等电位连接lightning equipotential bonding (LEB)本规定所称防雷等电位连接是指将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。

内部防雷措施-等电位连接
1.等电位连接网络类型
2.S型等电位连接网络
当采用S型等电位连接网络时，信息系统的所有金属组件应与 共用接地系统的各组件有大于10KV、1.2/50μs的绝缘。
加绝缘的目的：使外来的干扰电流不会进入所涉及的电子装置。
3.不同等电位连接网络的适用原则
单点接地（S型）：适用于信号频率在0.1MHz以下的低频电路。 多点接地（M型）：适用于信号频率在10MHz以上的高频电路。 混合接地：适用于信号频率在1MHz与10MHz之间的电路。
3.电源避雷器的选型
SPD的残压和引线两端感应电压之和应低于被保护 设备的额定耐冲击过电压值。
零地电压差 引起硬件故障，烧毁设备 引发控制信号的误动作 影响通信质量
现代电气火灾和防雷 接地电弧性短路 电气线路中的谐波电流 短路电流的热效应：Q=0.24I2RT
图中展示了由电力或信号线路连接的两个LPZ 1。如果两个LPZ 1 都代表具有独立接地系统的单独建筑，之间间隔数十或数百米， 就应特别小心。在此情况下，雷电流的一大部分会沿未受保护的 连接线流动。
图中展示了如果屏蔽罩能够承担局部雷电流，使用屏蔽电缆或屏蔽电 缆套管使两个LPZ 1 互连可以解决该问题。如果沿屏蔽罩的电压降不太高 的话，SPD 可以不安装。
内部防雷措施-屏蔽
屏蔽是减少电磁干扰的基本措施。 屏蔽层仅一端做等电位连接，它只能防静电感应，防不了感应电压。
当流入线路的雷电流大于以下数值时，绝缘可能产生不可接受的温升； 对屏蔽线路 Ii = 8Sc 对无屏蔽的线路 I＇i = 8n＇S′c。 式中 Ii──流入屏蔽层的雷电流（kA）； Sc──屏蔽层的截面（mm2）； I＇i ──流入无屏蔽线路的总雷电流（kA）； n＇ ──线路导线的根数 S＇c ──每根导线的截面（mm2）。

建筑物电子信息系统防雷3雷电防护分区3雷电防护分区3.1地区雷暴日等级划分3.1.1地区雷暴日等级应根据年平均雷暴日数划分。

3.1.2地区雷暴日数应以国家公布的当地年平均雷暴日数为准。

3.1.3按年平均雷暴日数，地区雷暴日等级宜划分为少雷区、中雷区、多雷区、强雷区：1少雷区：年平均雷暴日在25d及以下的地区；2中雷区：年平均雷暴日大于25d，不超过40d的地区；3多雷区：年平均雷暴日大于40d，不超过90d的地区；4强雷区：年平均雷暴日超过90d的地区。

3.2雷电防护区划分3.2.1需要保护和控制雷电电磁脉冲环境的建筑物应按本规范第3.2.2条的规定划分为不同的雷电防护区。

3.2.2雷电防护区应符合下列规定：1LPZ0A区：受直接雷击和全部雷电电磁场威胁的区域。

该区域的内部系统可能受到全部或部分雷电浪涌电流的影响；2LPZ0B区：直接雷击的防护区域，但该区域的威胁仍是全部雷电电磁场。

该区域的内部系统可能受到部分雷电浪涌电流的影响；3LPZ1区：由于边界处分流和浪涌保护器的作用使浪涌电流受到限制的区域。

该区域的空间屏蔽可以衰减雷电电磁场；4LPZ2～n后续防雷区：由于边界处分流和浪涌保护器的作用使浪涌电流受到进一步限制的区域。

该区域的空间屏蔽可以进一步衰减雷电电磁场。

3.2.3保护对象应置于电磁特性与该对象耐受能力相兼容的雷电防护区内。

4雷电防护等级划分和雷击风险评估4.1一般规定4.1.1建筑物电子信息系统可按本规范第4.2节、第4.3节或第4.4节规定的方法进行雷击风险评估。

4.1.2建筑物电子信息系统可按本规范第4.2节防雷装置的拦截效率或本规范第4.3节电子信息系统的重要性、使用性质和价值确定雷电防护等级。

4.1.3对于重要的建筑物电子信息系统，宜分别采用本规范第4.2节和4.3节规定的两种方法进行评估，按其中较高防护等级确定。

4.1.4重点工程或用户提出要求时，可按本规范第4.4节雷电防护风险管理方法确定雷电防护措施。
