考试样题 一．填空题(每题1分，共20分) 1.电路的组成为(电源)、 (中间环节)和(负载) 2.某用电器的额定值为“220V，100W”，此电器正常工作10小时，

消耗(3600000 )焦耳电能。合( 1)度电。 3. 当电压、电流实际方向相同时,说明该元件(消耗)功率，当电压和电流实际方向相反时，说明该元件(释放 )功率， 4. 对于n个节点，b条支路可以列出（ n-1 ）个kcl方程（b-n+1 ）

个kvl方程 5. 已知正弦电压的有效值为200V，频率为100Hz，初相角为45，

则其瞬时值表达式（ u=282sin(200πt-45) ）。 6 R、C串联的正弦交流电路中，电阻元件的端电压为12V，电容元件的端电压为16V，则电路的总电压为（ 20 ）V. 7 一台四极三相异步电动机的额定转速为1460r/min，电源频率为50Hz，则电动机的同步转速等于（1500 r/min），额定转差率等于（4%）。 8 理想电压源内阻为（ 0 ），因此输出电压恒定。

9 理想电流源的内阻为( ∞ )，因此内部不能分流，输出的电流值恒定。 10若电流的实际方向和参考方向一致，电流的值为（正）值

11若已知元件吸收功率为－20W，电压U=5V，电流I为（-4A ） 12 对以下电路，支路数为( 6 ),结点数为( 4 ),应用 KCL 对结

点列出 ( 3 )个独立的结点电流方程

13 额定状态参数为220V、100W灯泡电阻为(484Ω)额定状态参

数为220V、40W两灯泡的电阻为( 1210Ω ) 14把一个0.1H的电感接到 f=50Hz, U=10V的正弦电源上，此时电流I为(0.318A)，如保持U不变，而电源 f = 5000Hz, 此时电流I为（3.18mA） 15铁心中存在着能量损耗，称为铁心损耗，分为(磁滞损耗)和( 涡

流损失) 16负载上获得最大功率的条件为(内阻R0等于负载电阻RL )电源

电压为u，则负载的功率为()4/(02RUs ) 17．对于电阻元件，电压和电流的相位关系为(同相位)；对于电感元件，其电流和电压的相位关系为( 电压超前电流90度); 对于电容元件，其电流和电压的相位关系为(电流超前电压90度) 18. 在含有L和C的电路中出现电压、电流同相位的现象，称为（谐振） 19. 二极管最重要的特性是(单向导电性 ) 20. 若给三极管发射结施加反向电压，可使三极管可靠地（ 截止） 21.半导体三极管具有放大作用的外部条件是发射结（正）向偏置，集电结（ 反）向偏置。 22. 理想运算放大器的开环电压放大倍数Au0的数值为（∞ ），差模输入电阻阻值为（∞ ）。 23. 逻辑图和输入A，B的波形如图所示，分析在t1时刻输出F=（1），在t2时刻F=( 0 )。 二．选择题（每题1分，共20分） 1.理想电流源的电流（D） A.与外接元件有关 B.与参考点的选取有关 C.与其两端电压有关 D.与其两端电压无关 2. 某对称星形三相电路中，线电压为380V，线电流为5A，各线

电压分别与对应线电流同相位，则三相总功率P为（B ） A.3300W B.2850W C.1900W D.1100W 3. 某变压器的变比K=5，其次级绕组接上8Ω的负载，则折算到

初级绕组输入端的等效阻抗为（ A ） A.200Ω B.40Ω C.320Ω D.3.125Ω 4. 接触器常闭主触头的图形符号是（ B ）

A. B. C. D. 5. 接触器辅助常闭触点的图形符号是（ D ）

A. B. C. D. 6.按钮的常闭触点的图形符号是( C )

A. B. C. D. 7.叠加原理适用的条件是( A ) A.线性电路 B.非线性电路 C. 有源电路 D无源电路 8. 欲将三相异步电动机定子三相绕组接成星形，其正确接法应为

下列图中的（A ）

9. 用来表示磁场内某点的磁场强弱和方向的物理量是( C )

A.磁导率 B.磁场强度 C.磁感应强度 D.磁动势 10. 对于谐振，以下说法正确的是( A )

A.在电力系统中一般应避免发生串联谐振 B.无线电工程上一般应避免发生串联谐振 C.采用并联谐振，电路中阻抗减小，电流增大 D.采用串联谐振，电路中阻抗增大，电流减小 11.如图所示电路中，若测得UCE≈UCC，则管子工作在（B） A.放大状态 B.截止状态 C.饱和状态 D.短路状态 12以下符合F=AB的逻辑状态真值表是（ D ） 13.已知运算放大电路如图示，输出电压uo=36mV,则输入电压ui

为（ D）

A. –36mv B. –18mv C. 18mv D. 36mv

14.图示放大电路，输入正弦电压ui后，发生了饱和失真，为消除此失真应采取的措施是（C） A.增大RL B.增大RC C.增大RB D.减小RB

15.图示运算放大电路中的RF=（C） A. 0 B. 4kΩ C. 6kΩ D. 

16.以下说法正确的是：（ B） A. 并联电压负反馈减小输入电阻，增大了输出电阻 B．并联电压负反馈减小输入电阻，减小了输出电阻 C．并联电压负反馈增大输入电阻，减小了输出电阻 D. 并联电压负反馈增大输入电阻，增大了输出电阻  17. 对于理想运算放大电路，下面说法不正确的是( C ) A．开环电压放大倍数Au=∞

B．差模输入电阻ri=∞ C．输出电阻r0=∞

D．共模抑制比KCMR=∞ 18.对于如图所示放大电路，出现截止失真时，以下说法不正确的是：（C）

A．输入信号为下削波 B．输出信号为上削波 C．输入信号为上削波

三.判断对错（每题1分，共15分） 1.克希荷夫电压定律必须适用于闭合回路 (×) 2.某点的电位越高，则其电压值越大 (×) 3.用电压表测量交流电的电压值为其有效值 (√) 4.串联谐振时，电路的阻抗最小，电流最大 (√) 5.并联电容，使得支路负载的电流变小，因而功率因素提高 (×) 6.三相负载的三角形连接时，线电流超前相电流30º (×) 7.加相同的励磁电流，铁磁材料的磁场强度大于非铁磁材料的磁场强度。 (×) 8.磁滞回线较小的磁性材料，磁滞损耗越小 (√) 9.发生接地故障时,跨步距离越短，跨步电压越高。 (×) 10.三相异步电动机，启动时，转差率为0，空载运行时，接近1 (×) 11当三相异步电动机运转时，如果发生缺相，电动机将停止运转(×) 12.对于电感元件，其特性为“隔直通交” (×) 13.交流电的正弦量形式等于其相量形式 (×) 14.负载越大，表示其电阻越大 (×) 15.阻抗三角形表示了各阻抗的大小和相位关系，为相量关系表示图 (×) 16.晶体管处于放大区时，发射结正偏，集电结正偏 (×) 17. P型半导体中的空穴多于自由电子，意味着P型半导体带正电 (×) 18. N型半导体中的自由电子空穴多于空穴，意味着N型半导体负电 (×) 19. 共模抑制比越大，则抑制零漂的能力越强。 ( √) 20.双极型三极管并非是两个PN 结的简单组合，而是利用一定的掺杂工艺制作而成,其中，基区的掺杂浓度最高 (×) 四．问答分析题(15分) 1.如下图为三相异步电动机的正反转的主电路图，请在A和B之间补充控制电路图（电气互锁、机械互锁或电气机械互锁，并说明其自锁控制和互锁控制工作过程(10分)

答：(1)补充控制电路图如下 (2)其工作过程如下： 运行 (以正转为例)：按下SB1→KM1线圈得电→KM1主触点闭合（同时与SB1并联的常开辅助触点闭合）→电动机M通电运转。 自锁(以正转为例)：当松开SB1时，KM线圈仍可通过其常开辅助触点保持通电，从而使电动机连续运转。这种依靠接触器自身的辅助触点保持线圈通电的电路称为自锁控制电路。 停止(以正转为例)：按下SB3→KM1线圈失电→KM1主触点、辅助触点断开→电动机M断电停转。松开SB3，因为KM1辅助触点已断开，因此电动机停止运转。 正反转：当正转接触器KM1的主触头吸合后，电动机正转；当另外一个接触器KM2的主触头吸合后，由于对调了两根电源线（L1、L3对调），电动机反转。 正反转互锁：在控制电路中，将反转交流接触器的动断触点KM2与正转交流接触器线圈KM1串联；将正转交流接触器的动断触点KM1与反转交流接触器线圈KM2串联。当电动机正转时，

A B 正转交流接触器的动断触点断开，使反转交流接触器线圈不能通电；同理，当电动机反转时，正转交流接触器线圈不能通电，保证了两个接触器中只能有一个动作。这种控制即为联锁控制。(5分)

(5分) 2.求出下图二端网络的等效电阻（5分）

解：

合集下载

电工考试题含参考答案

电工考试题含参考答案

电工考试题含参考答案一、单选题（共77题，每题1分，共77分）1.广西物业管理条例第八十二条物业保修期限内发生的维修、更新、改造责任和费用,由( )承担。

A、物业产权人B、物业使用人C、施工单位D、建设单位正确答案：D2.启动喷淋头喷水灭火,需要的条件是( )。

A、喷淋头的水银管受热胀破B、联动编程C、按下消火栓按钮D、按下报警按钮正确答案：A3.三相桥式逆变电路电压脉动小,变压器利用率高,晶闸管工作电压低,电抗器比三相半波电路小,在( )容量可逆系统中广泛应用。

A、小B、大C、中、小D、大、中正确答案：D4.磁场强度的方向和所在点的( )的方向一致。

A、磁导率B、磁感应强度C、磁通或磁通量D、磁场强度正确答案：B5.在硅稳压管稳压电路中,限流电阻 R 的作用是( )。

A、既限流又降压B、既调压又调流C、既降压又调压D、既限流又调压正确答案：D6.三相异步电动机,采用“星—三角”启动的目的是( )。

A、增加启动电压B、降低启动电流C、增加启动扭矩D、降低运行电流正确答案：B7.大型花灯的固定和悬吊装置,应按花灯重量的( )倍做过载试验。

A、2B、2.5C、3D、1.5正确答案：A8.曳引电梯的平衡系数应当在之间( )。

A、0.45~0.50B、0.40~0.45C、0.35~0.40D、0.40~0.50正确答案：D9.太阳能热水系统热效率取决于( ) 。

A、基础水温B、单位时间光照强度C、环境温度D、水循环控制正确答案：B10.可编程控制器指令“L D X0”,下列理解正确的是( )。

A、驱动输入继电器线圈 X0B、驱动输出继电器线圈 X0C、将线圈 X0 与左母线连接D、将常开触点 X0 与左母线连接正确答案：D11.三相配电箱中,总断路器出线处配置电气火灾监控系统的剩余电流互感器,穿过互感器的导线应是( )。

A、A+ B+ CB、A+ B+ C+NC、A+ B+ C+PED、A+ B+ C+N+PE正确答案：B12.所有电流互感器和电压互感器的二次绕组应有一点且仅有一点永久性的、可靠的( )接地。

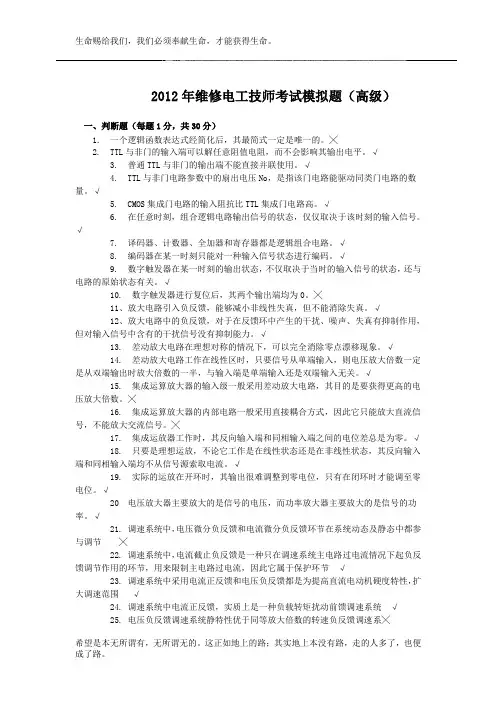

2012年维修电工技师考试模拟题(高级) (8)

2012年维修电工技师考试模拟题(高级) (8)

生命赐给我们，我们必须奉献生命，才能获得生命。

2012年维修电工技师考试模拟题（高级）一、判断题（每题1分，共30分）1. 一个逻辑函数表达式经简化后，其最简式一定是唯一的。

╳2. TTL与非门的输入端可以解任意阻值电阻，而不会影响其输出电平。

√3. 普通TTL与非门的输出端不能直接并联使用。

√4. TTL与非门电路参数中的扇出电压No，是指该门电路能驱动同类门电路的数量。

√5. CMOS集成门电路的输入阻抗比TTL集成门电路高。

√6. 在任意时刻，组合逻辑电路输出信号的状态，仅仅取决于该时刻的输入信号。

√7. 译码器、计数器、全加器和寄存器都是逻辑组合电路。

√8. 编码器在某一时刻只能对一种输入信号状态进行编码。

√9. 数字触发器在某一时刻的输出状态，不仅取决于当时的输入信号的状态，还与电路的原始状态有关。

√10. 数字触发器进行复位后，其两个输出端均为0。

╳11、放大电路引入负反馈，能够减小非线性失真，但不能消除失真。

√12、放大电路中的负反馈，对于在反馈环中产生的干扰、噪声、失真有抑制作用，但对输入信号中含有的干扰信号没有抑制能力。

√13. 差动放大电路在理想对称的情况下，可以完全消除零点漂移现象。

√14. 差动放大电路工作在线性区时，只要信号从单端输入，则电压放大倍数一定是从双端输出时放大倍数的一半，与输入端是单端输入还是双端输入无关。

√15. 集成运算放大器的输入级一般采用差动放大电路，其目的是要获得更高的电压放大倍数。

╳16. 集成运算放大器的内部电路一般采用直接耦合方式，因此它只能放大直流信号，不能放大交流信号。

╳17. 集成运放器工作时，其反向输入端和同相输入端之间的电位差总是为零。

√18. 只要是理想运放，不论它工作是在线性状态还是在非线性状态，其反向输入端和同相输入端均不从信号源索取电流。

√19. 实际的运放在开环时，其输出很难调整到零电位，只有在闭环时才能调至零电位。

√20 电压放大器主要放大的是信号的电压，而功率放大器主要放大的是信号的功率。

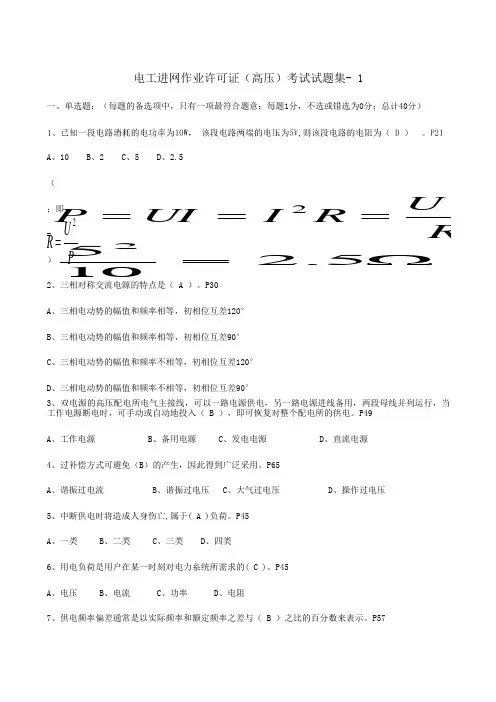

2012版电工入网作业许可证真题20T(标准答案)详解

2012版电工入网作业许可证真题20T(标准答案)详解

电工进网作业许可证（高压）考试试题集- 1一、单选题：（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、已知一段电路消耗的电功率为10W， 该段电路两端的电压为5V,则该段电路的电阻为（ D ） 。

P21A、10B、2C、5D、2.5（；即=）2、三相对称交流电源的特点是（ A ）。

P30A、三相电动势的幅值和频率相等，初相位互差120°B、三相电动势的幅值和频率相等，初相位互差90°C、三相电动势的幅值和频率不相等，初相位互差120°D、三相电动势的幅值和频率不相等，初相位互差90°3、双电源的高压配电所电气主接线，可以一路电源供电，另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入（ B ），即可恢复对整个配电所的供电。

P49A、工作电源B、备用电源C、发电电源D、直流电源4、过补偿方式可避免（B）的产生，因此得到广泛采用。

P65A、谐振过电流B、谐振过电压C、大气过电压D、操作过电压5、中断供电时将造成人身伤亡,属于( A )负荷。

P45A、一类B、二类C、三类D、四类6、用电负荷是用户在某一时刻对电力糸统所需求的( C )。

P45A、电压B、电流C、功率D、电阻7、供电频率偏差通常是以实际频率和额定频率之差与（ B ）之比的百分数来表示。

P57R U R I UI P 22===P U R 2=Ω=5.21052A、实际频率B、额定频率C、平均频率D、瞬时频率8、在电力系统中，用得较多的限制短路电流的方法有，选择合适的接线方式、采用分裂绕组变压器和分段电A、微机保护及综合自动化装置B、电磁保护C、晶体管保护D、熔断器9、供电电压允许偏差规定，（ A ）电压允许偏差为额定电压的±7%。

P55A、10kV及以下三相供电的B、10kV及以上三相供电的C、35kV及以下三相供电的D、35kV及以上三相供电的10、由各级电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个(A)和用电的整体，叫做电力系统。

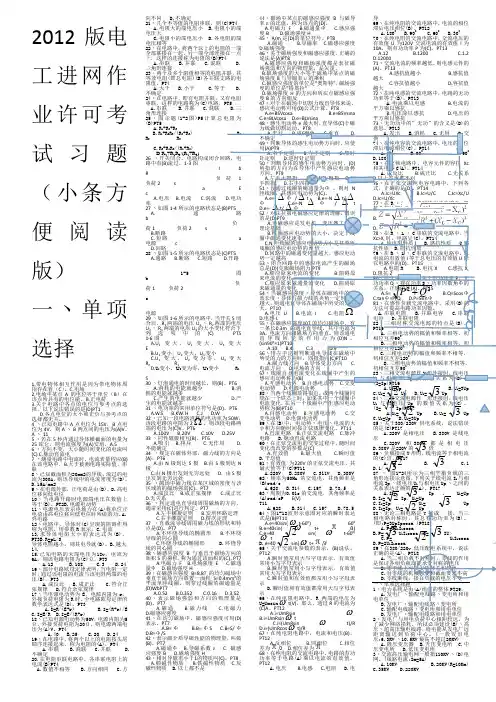

2012版电工进网作业许可考试习题(小条方便阅读版)详解
