仪表技术(考试题库)

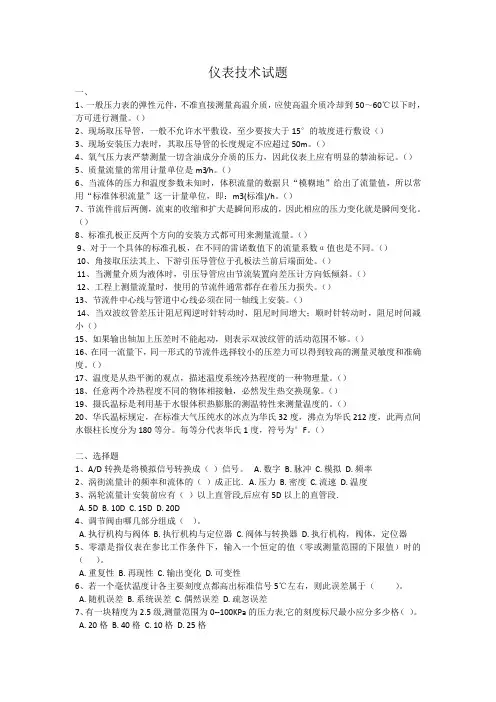

仪表技术试题
一、
1、一般压力表的弹性元件，不准直接测量高温介质，应使高温介质冷却到50～60℃以下时，
方可进行测量。（）
2、现场取压导管，一般不允许水平敷设，至少要按大于15°的坡度进行敷设（）
3、现场安装压力表时，其取压导管的长度规定不应超过50m。（）
4、氧气压力表严禁测量一切含油成分介质的压力，因此仪表上应有明显的禁油标记。（）
5、质量流量的常用计量单位是m3/h。（）
6、当流体的压力和温度参数未知时，体积流量的数据只“模糊地”给出了流量值，所以常
用“标准体积流量”这一计量单位，即：m3(标准)/h。（）
7、节流件前后两侧，流束的收缩和扩大是瞬间形成的，因此相应的压力变化就是瞬间变化。
（）
8、标准孔板正反两个方向的安装方式都可用来测量流量。（）
9、对于一个具体的标准孔板，在不同的雷诺数值下的流量系数α值也是不同。（）
10、角接取压法其上、下游引压导管位于孔板法兰前后端面处。（）
11、当测量介质为液体时，引压导管应由节流装置向差压计方向低倾斜。（）
12、工程上测量流量时，使用的节流件通常都存在着压力损失。（）
13、节流件中心线与管道中心线必须在同一轴线上安装。（）
14、当双波纹管差压计阻尼阀逆时针转动时，阻尼时间增大；顺时针转动时，阻尼时间减
小（）
15、如果输出轴加上压差时不能起动，则表示双波纹管的活动范围不够。（）
16、在同一流量下，同一形式的节流件选择较小的压差力可以得到较高的测量灵敏度和准确
度。（）
17、温度是从热平衡的观点，描述温度系统冷热程度的一种物理量。（）
18、任意两个冷热程度不同的物体相接触，必然发生热交换现象。（）
19、摄氏温标是利用基于水银体积热膨胀的测温特性来测量温度的。（）
20、华氏温标规定，在标准大气压纯水的冰点为华氏32度，沸点为华氏212度，此两点间
水银柱长度分为180等分。每等分代表华氏1度，符号为°F。（）

二、选择题
1、A/D转换是将模拟信号转换成（ ）信号。 A. 数字 B. 脉冲 C. 模拟 D. 频率
2、涡街流量计的频率和流体的（ ）成正比. A. 压力 B. 密度 C. 流速 D. 温度
3、涡轮流量计安装前应有（ ）以上直管段,后应有5D以上的直管段.
A. 5D B. 10D C. 15D D. 20D
4、调节阀由哪几部分组成（ ）。
A. 执行机构与阀体 B. 执行机构与定位器 C. 阀体与转换器 D. 执行机构，阀体，定位器
5、零漂是指仪表在参比工作条件下，输入一个恒定的值（零或测量范围的下限值）时的
（ ）。
A. 重复性 B. 再现性 C. 输出变化 D. 可变性
6、若一个毫伏温度计各主要刻度点都高出标准信号5℃左右，则此误差属于（ ）。
A. 随机误差 B. 系统误差 C. 偶然误差 D. 疏忽误差
7、有一块精度为2.5级,测量范围为0--100KPa的压力表,它的刻度标尺最小应分多少格（ ）。
A. 20格 B. 40格 C. 10格 D. 25格
8、有一个变化范围为150--450℃的温度，则用以下哪个温度仪表测量准确度最高（ ）。
A. 1级0--600℃ B. 0.5级200--450℃ C. 0.5级0--600℃ D. 1级200--450℃
9、在节流装置的流量测量中进行温度、压力等修正是修正（ ）。 A. 疏忽误差 B. 系统误
差 C. 偶然误差 D. 附加误差
10、下面不属于压力开关的弹性元件是（ ）。 A. 膜片 B. 膜盒 C. 拉杆 D. 波纹管
11、下面不属于液体压力计的是（ ）。
A. 单管压力计 B. 弹簧管压力计 C. 浮力式压力计 D. 环称式压力计
12、仪表引压管路的长度最大不应大于（ ）米。 A. 25米 B. 50米 C. 75米 D. 40米
13、测量工艺管道内的真实压力,压力取源部件要安装在流束稳定的（ ）上。
A. 直管段 B. 管道拐弯处 C. 管道分支处 D. 呈旋涡的死角处
14、标准节流装置不包括（ ）。
A. 标准孔板 B. 标准喷嘴 C. 标准文丘利 D. 圆缺孔板
15、气动调节阀的（ ）称为阀体。
A、阀杆、阀芯和阀座 B、阀杆和阀芯 C、阀杆和阀座

三、填空题
1．开环调节系统的控制信号取决于( )，而闭环系统的控制信号取决于( )。
2．防喘振控制系统按防喘振方法分为( )和( )。
3．节流件必须在管道吹洗后安装，安装节流件的密封垫片的内径不应小于( )。夹紧后不
得突入( )。
4．仪表及控制系统的( )、( )应共用接地装置。
5．按照换能器安装方式分，超声波流量计有( )和( )两种。
6．压缩机入口调节阀应选( )式。
7．为了解决导压管线被腐蚀、被堵塞的问题，可采用( )，这种变送器的( )直接与容器
上的法兰相接，在膜盒，毛细管和测量室所组成的密封系统充满( )，作为传压介质。
8．双闭环比值调节系统由( )闭环回路，当主参数受干扰变化时副参数( )，当副参数受
干扰变化时主参数( )。
9．可编程序控制器(PLC)是综合了( )、( )和( )的一种新型的、通用的自动控制装置．
0．随着DCS和PLC的发展，两者之间的界线越来越( )，功能相互( )。
11．测温元件一般应越过管道中心( )㎜。
12．PLC的工作方式是( )。

四、问答题：
1、简述气开阀的动作原理

2、用孔板测量流量，孔板装在调节阀前为什么是合理的？

五、计算题
1、用差压变送器测流量，差压为25Kpa，二次表量程为０－200T／h，差压变送器输出电
流为4—20mA，试80T/h、100T/h时对应的差压值和电流值是多少？
2、一台绝对压力变送器的量程范围为-100～500kPa，计算输入多少压力时仪表输出为4mA、
8mA、12mA、16mA、20mA，在变送器接通电源而不输入压力信号时，其输出为多少?(当地
大气压为100kPa)

六、综合题
1、有一台运行中的气开单座调节阀，工艺反应室内调节器全关时阀内漏量大，试分析原因
2、用热电阻测量温度时,显示仪表出现以下故障现象（1）显示仪表指示值比实际值低或示
值不稳（2）显示仪表指示无穷大（3）显示仪表指示负值，试根据不同故障现象分析原因。

答案：
一、错错错对错对错错对错对对对错对错错对错对
二、ACCACBBCBCBBADA
三、
1、 给定的输入信号；参考输入信号和反馈信号之差
2、 固定极限防喘振；可变极限防喘振
3、 管道的内径；管道内壁
4、 信号回路接地；屏蔽接地
5、 固定式；便携式
6、 气关
7、 法兰式差压变送器；法兰；硅油
8、 两；跟踪变化；不变化
9、 计算机技术；自动控制技术；通讯技术
10、 模糊；渗透
11、 5～10
12、 循环扫描
四、
1、气开阀的控制为单线圈控制方式，有激励开信号时，电磁阀线圈带电，电磁阀动作，气
动打开阀门或挡板。无激励信号时，电磁阀线圈失电，电磁阀复位，气动阀门或挡板关闭。
2、答案：①用节流装置测量流量时，理论上有两个要求，即流体流动是连续的，并且流体
流动过程中遵守能量守恒定律。这就告诉我们孔板不能安装在气液两相并存的地方，以免增
大测量误差。
②有的液体（如液化烃）经调节阀降压后，有时会有部分气化，形成两相共存。因此，流量
孔板 应尽量安装在调节阀前，这种安装方式是合理的。

五
1、解：根据差压流量公式：F2=K×△p
△px/△p=（Fmax/F）2
△px=△p（Fmax/F）2=2500（80/200）2=4000Pa I=（Fmax/F）×16+4=6.56mA △
px=2500(100/200) 2=6250 I=(100/200) 2 ×16+4=8 mA
2、解： 仪表量程范围为-100—500kPa，则其量程为500-600kPa，设输入压力P绝时，
变送器输出上述电流值，则
(P绝1／600)×16+4=4，P绝1＝OkPa
(P绝2／600)×16+4=8，P绝2＝OkPa
(P绝3／600)×16+4=12，P绝3＝OkPa
(P绝4／600)×16+4=16，P绝4＝OkPa
(P绝5／600)×16+4=20，P绝5＝OkPa
没输入压力时相对变送器来说仍承受着1个大气压，所以输出电流J＝100／600)×
16+4=6．67mA

六、
1、答：1）阀芯阀座磨损严重；2）阀芯阀座间有异物卡住；3）定位器仍有输出，阀门
行程不到位；4）阀门弹簧预紧力不够，阀门不到位，5）阀杆太短；6）调节阀前后压差大，
执行机构输出力不足

2、答：1）保护管内有金属屑、灰尘、接线柱间积灰；热电阻短路 （2）热电阻或引出线
断路；接线柱螺丝松动、接触不好 （3）显示仪表与热电阻接线有错，或热电阻短路
