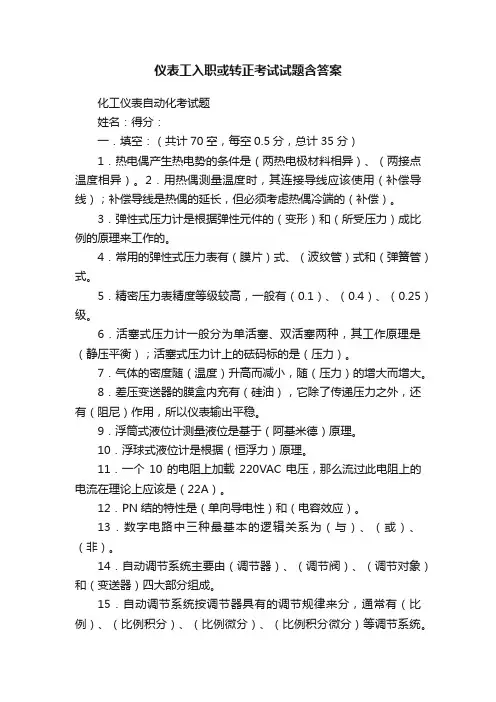

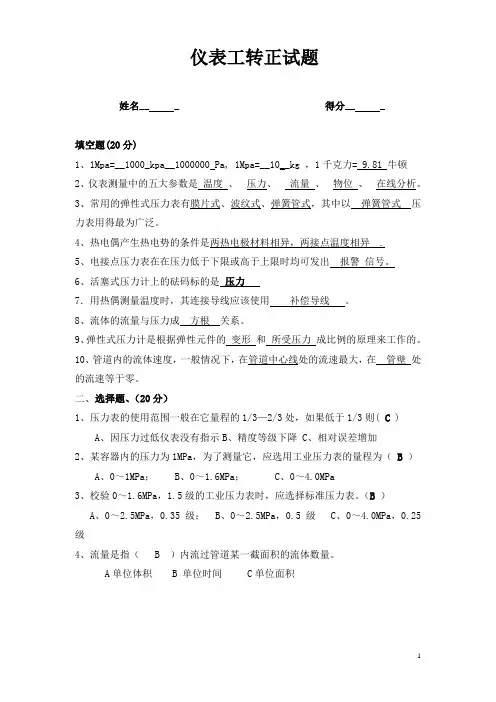

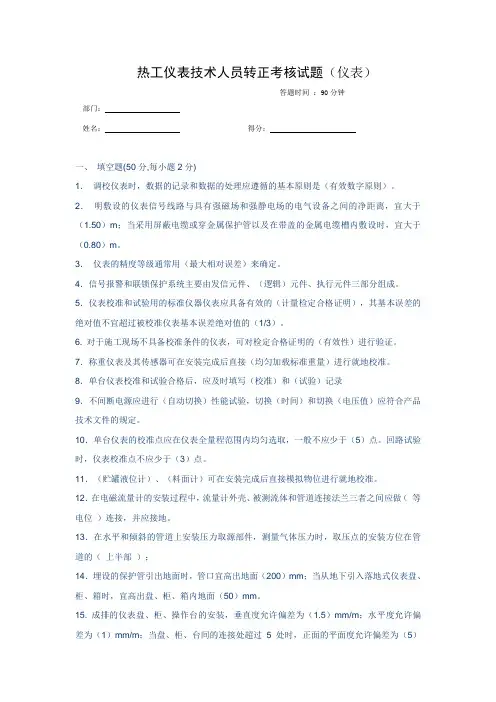

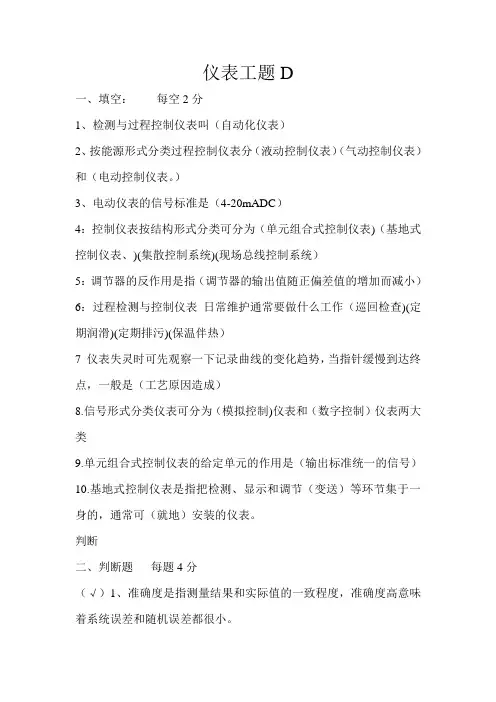

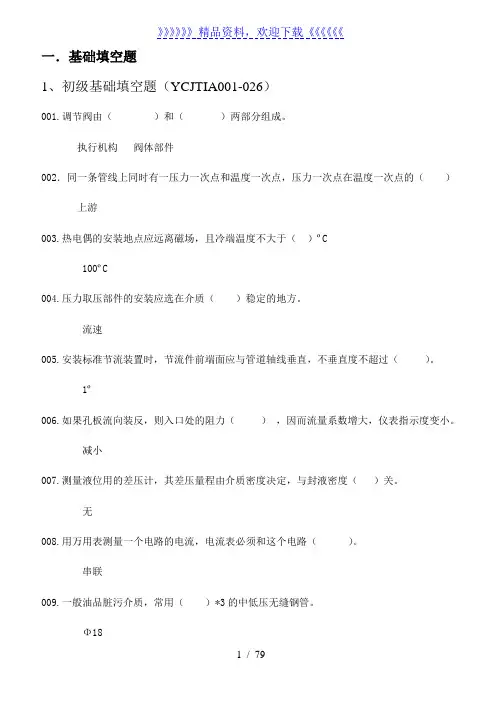

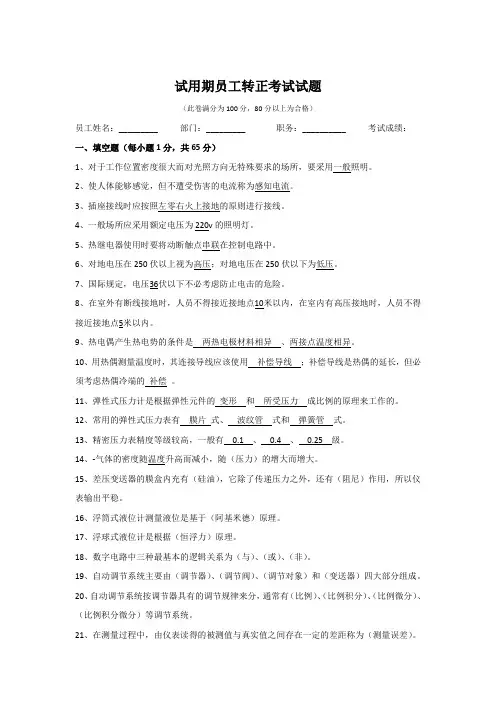

化工仪表自动化考试题姓名：得分：一．填空：（共计70空，每空0.5分，总计35分）1．热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。
2．用热偶测量温度时，其连接导线应该使用（补偿导线）；补偿导线是热偶的延长，但必须考虑热偶冷端的（补偿）。
3．弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。
4．常用的弹性式压力表有（膜片）式、（波纹管）式和（弹簧管）式。
5．精密压力表精度等级较高，一般有（0.1）、（0.4）、（0.25）级。
6．活塞式压力计一般分为单活塞、双活塞两种，其工作原理是（静压平衡）；活塞式压力计上的砝码标的是（压力）。
7．气体的密度随（温度）升高而减小，随（压力）的增大而增大。
8．差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。
9．浮筒式液位计测量液位是基于（阿基米德）原理。
10．浮球式液位计是根据（恒浮力）原理。
11．一个10的电阻上加载220VAC电压，那么流过此电阻上的电流在理论上应该是（22A）。
12．PN结的特性是（单向导电性）和（电容效应）。
13．数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。
14．自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。
15．自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。
16．在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。
17．系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。
18．调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R表示。
19．流体的流量与其压力成（方根）关系。
20．调节阀前后压差较小，要求泄露量小，一般可选用（单座）阀；调节阀调节低差压，大流量气体，可选用（蝶阀）；即调节，又要切断时，可选用（偏心旋转）阀。
21．汽包给水调节阀应选用（气关）式或附加保位阀。
22．气动调节阀中阀门定位器包括（电气）阀门定位器和（气动）阀门定位器。
23．可编程调节器采用国际标准模拟信号，即电压（1～5V），电流（4～20mA）。
24．锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。
25．反馈分为（正）反馈和（负）反馈。
26．转子流量计是属于（恒压）降流量计；涡轮式流量计是一种（速度）式流量计，涡轮流量变送器应（水平）安装。
27．温度越高，铂、镍、铜等材料的电阻值越（大）。
28．管道连接的方法常用的有（螺纹连接）、（法兰连接）和（焊接）三种方式。
29．在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。
30．按误差本身单位不同，误差可分为（绝对）误差、（相对）误差和（引用）误差。
31．涡轮流量变送器输出信号的（频率）与流量成正比。
32．自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。
33．测量一个电路的电流，电流表必须和这个电路（串联）。
为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小。
二．选择题。
（共计35题，每题1分，总计35分）1．220VAC电压可用以下工具测量其电压值：（3）1）24V直流电源2）电笔3）万用表AC~档4）校验仪（气压）2．直流电与交流电说的是：（3）1）24V 电2）220V电3）经过整流滤波后的交流电为直流电3．热电偶供电为：（1）1）直流2）交流3）三相交流4）不供电4．以下哪一个符号代表电气转换器。
（2 ）1）FE 2）FY 3）FT 4）FV5．按误差出现的规律，误差可分为：（2）1）绝对误差2）系统误差3）静态误差4）随机误差6．按与被测变量的关系来分，误差可分为：（2）1）系统误差2）定值误差3）附加误差4）疏忽误差7．（2）是测量结果与真值之差。
1）相对误差2）绝对误差3）基本误差8．仪表的精度等级是根据引用（3）来分的。
1）精度2）等级3）误差9．仪表的死区用输入量程的什么来表达？（1）。
1）百分数2）分数3）小数4）整数10．压力是（2）均匀地作用于单位面积上的力。
（2）1）水平2）垂直3）斜着11．电接点压力表在检定时，必须检查示值精度吗？（2）。
1）不一定2）必须3）不需要12．相同差压下，压力损失最大的节流装置的名称是（2）。
1）喷嘴2）孔板3）文丘利管13.孔板的法兰取压也叫做什么法（1）1）1英寸法兰取法2）2英寸法兰取法3）5英寸法兰取法14．电容式差压变送器的正负导压管与正负压室方向相反时，不必改动导压管，只需将其电路部件相对于测量膜盒不见转动多少角度？（3）1）90度2）360度3）180度15．电容式差压变送器在调校时不应该怎样作？（4）1）调零点2）调量程3）调线性度4）切断电源16．用压力法测量开口容器液位时，液位的高低取决于（2）。
1）取压点位置和容器横截面2）取压点位置和介质密度3）介质密度和横截面17．扭力管浮筒液面计的浮筒破裂，则仪表指示为（2）1）最大2）最小3）不定18．扭力管浮筒液面计的浮筒脱落，则仪表指示为（1）1）最大2）最小3）不变19．压力式温度计中的毛细管越长，则仪表的反应时间越（2）1）快2）慢3）不变4）无规律20．热电偶测温时,显示不准,应用毫伏表测其(1)1)电压2)电流3)电容4）电阻21．Pt100铂电阻在0度时的电阻值为（3）。
1）0欧姆2）0.1欧姆3）100欧姆4）108欧姆22．在热电阻温度计中，电阻和温度的关系是（1）。
1）近似线性2）非线性3）水平直线23．常用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对其测量有无影响（2）。
1）有影响2）无影响3）要根据具体情况而定24．如何选用热电偶和热电阻（1）。
1）根据测温范围选用2）根据环境温度选用3）根据测温对象25．在计算机控制系统中，计算机的输入和输出信号是（2）。
1）模拟信号2）数字信号3）4~20mA的标准信号26．补偿导线的正确敷设应从热电偶起敷到（3 ）为止。
1）就地接线箱2）二次仪表3）与冷端补偿装置同温的地方。
27．调节器加入微分作用是用来（3 ）。
1）克服对象的纯滞后2）克服对象的惯性滞后3）克服对象的惯性滞后和容易滞后。
28．用孔板测量流量，孔板应装在调节阀（1）1）前2）后3）任意位置29．压力表的使用范围一般在它量程的１／３－２／３处，如果低于１／３则（3）1）精度等级下降2）因压力过低而没指示3）相对误差增加。
30．用K分度号的热电偶和与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示会（ 3 ）。
1）偏高2）偏低3）可能大，也可能小，视具体情况而定。
31．下面哪一个是集散控制系统的英文缩写（ 3 ）1）PMK 2）PLC 3）DCS 4）TMD32．在串级控制中，串级一次设定值sv是在内部设定还是在外部设定，由（2 ）来选择。
1）平衡开关2）EXT/INT开关3）[wiki]变换[/wiki]开关33．铜热电阻的测温范围与铂热电阻的相比（2 ）。
1）宽2）窄3）一样4）视具体情况而定34．下面哪个符号代表孔板。
（4 ）1）FV 2）FT 3）FY 4）FE35．下面哪个符号代表调节阀。
（1 ）1）FV 2）FT 3）FY 4）FE三．判断题（共计10题，每题1分，总分10分）1．准确度是指测量结果和实际值的一致程度，准确度高意味着系统误差和随机误差都很小。
（√）2．三冲量液位控制系统一般用来控制分馏塔液位。
（╳）3．FT代表孔板。
（╳）4．热电阻应采用两线制。
（╳）5．测量值小数点后的位数愈多，测量愈精确。
（╳）6．角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
（√）7．电磁流量计的输出电流与介质流量有线性关系。
（√）8．调节器的比例度越大，则放大倍数越大，比例调节作用越强。
（╳）9．热电偶的输出为4～20mA信号。
（╳）10．热电阻的输出为1～5V电压信号。
（╳）四．问答题（共计1题，总分10分）1．什么叫做保护接地？哪些装置应进行保护接地？什么叫做工作接地？工作接地包括哪些内容？答：在用电仪表、电气设备的金属部分，由于绝缘损坏等意外事故可能带危险电压的情况下，为了防止这种电压危及人身安全而设置的接地，称为保护接地。
答：应进行保护接地的有：仪表盘及底座、用电仪表外壳、配电箱、接线盒、汇线槽、导线管、铠装电缆的铠装护层等。
答：为保证仪表精确度和可靠安全地工作而设置的接地，称为仪表系统的工作接地。
答：工作接地包括：信号回路接地、屏蔽接地、本安仪表接地，其目的是提供电位参考点、抑制干扰、防爆等。
六．计算题（共计1题，总分10分）1、用单法兰液位计测量开口容器内的液位，其最高液位和最低液位到仪表的距离分别为h1=1m和h2=3m。
若被测介质的密度为ρ=980kg/m3，求1、变送器量程为多少？2、是否需要迁移？迁移量为多少？3、如液面的高度h=2.5m，电液面计的输出为多少？解：1、仪表的量程是指当液位由最低升到最高时，液面计上所增加的压力。
故量程ΔP为ΔP=（h2-h1）ρg=（3-1）×980×9.807=19221.7Pa2、当液位最低时，液面计正、负压室的受力分别为P+ = h2ρg=1×980×9.807=9610.9 PaP_ = 0于是液面计的迁移量P为P = 9610.9-0 = 9610.9 Pa因P+ > P_ ，故仪表为正迁移。
3、当液位h=2.5m时，仪表的输出为I=（h-h2）/(h1-h2) ×(20-4)+4=(2.5-1)/(3-1) ×16+4=16mA。
