1 / 7 八年级物理第二学期电压电阻单元测验卷 1.如图6-1-1所示的电路中，符合电压表测灯L2两端电压的图是

2.在选择电压表的量程时，正确的是（ ） A.尽可能选择大一些的量程 B.经试触后被测电压不超过小的量程时，尽可能选择小量程 C.尽管选用的量程不同，但对测量结果毫无影响 D.为使测量结果更精确，量程选得越小越好 3.如图6-1-6所示的各电路图中，电流表和电压表的使用均正确的是

4.(2010福建福州模拟，10)图6-1-10所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ） A.甲接电压表，乙接电流表 B.甲接电流表，乙接电压表 C.甲、乙都接电压表 D.甲、乙都接电流表 5.图6-2-11所示的电路中，S闭合时，下列说法中正确的是（ ） A.L1和L2并联，电压表测灯L1两端的电压 B.L1和L2并联，电压表测灯L2两端的电压 C.L1和L2串联，电压表测灯L1两端的电压 D.L1和L2串联，电压表测灯L2两端的电压 6如图，电源电压6 V ，对于V1 V2 V3 三只电压表的示数，正确的是 A、6V 6V 6V B、0V 6V 4V C、2V 4V 6V D、6V 4V 2V 7.(2010甘肃兰州模拟，13)如图6-2-12所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（ ） A.U2=U1+U3，I1=I2 B.U2=U1=U3，I1=I2 C.U1+U2=U3，I1＜I2 D.U2=U1+U3,I1＞I2 8.如图6-2-9所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是（ ） A.9 V、6 V、3 V B.9 V、3 V、6 V C.9 V、9 V、9 V D.6 V、9 V、3 V 9、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的 示数为3V，则： A．L1两端的电压为3V B．L2两端的电压为3V

图6 2 / 7

C．L2两端的电压为2V D．L1两端的电压为5V 10.关于电压，下列说法正确的是（ ） A.电路两端存在电压，电路中一定存在电流 B.只要电路中有电流，在电路两端就一定存在电压 C.电压的国际单位有伏特、千伏、毫伏、微伏等 D.经验证明高于36 V的电压对人体是安全的 11.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10 V和4 V，则 L1与L2两端的电压分别是（ ） A.6 V 4 V B.4 V 6 V C.6 V 10 V D.4 V 10 V 12.某同学用电压表测小灯泡的电压。当闭合电路开关时，发现电压表指针指在如图6-2-10所示的位置，这说明（ ） A.电压表的量程选得太小了，应选15 V的量程 B.电压表的正、负接线柱接反了 C.这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作 D.这是电压表与灯泡串联连接所造成的 13．关于电阻，下列说法错误的是（ ） A．电阻表示导体对电流的阻碍作用 B．导体的电阻与导体的材料、长度、横截面积有关 C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比 D．导体的电阻是导体本身的性质，与是否通电无关 14．白炽灯的灯丝断了一截，若搭上后仍能使用，则灯丝的电阻将 ( ) A．变大了 B．变小了 C. 和原来一样大 D．变大、变小都有可能 15．在如图6-20所示电路中，开关闭合后，电流表的示数是0.6A，当缓慢地给线圈加热一段时间后，观察电流表的示数，可以看到电流表的示数将( ) A．小于0.6A B．等于0.6A C．大于0.6A D．无法判断 10．如图6-21所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有 A． IAB＜IBC B． IAB＝IBC C．IAB＞IBC D．无法确定 16、关于电流、电压和电阻，下列说法正确的是 ( ) A．只要将导体连人电路，电路中就有电流 B. 导体中通过的电流越大，它的电阻越小 C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大 17、下列措施中，不可能改变导体电阻大小的是（ ） A.改变导体的长度 B.改变导体的材料 C、改变导体的横截面积 D.改变导体在电路中连接的位置 18、如图1所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是( ) A、 L2短路 B、 L2灯丝断了 C、 L1短路 D、L1灯丝断了

19、由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为

图6-20 3 / 7

S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ） A．R1＜R2=R3 ，I1=I2=I3 B．R1＝R2＞R3，I1=I2＞I3 C．R1＞R2＞R3，I1＞I2＞I3 D．R1＞R2＞R3， I1=I2=I3 20、小明在做电学实验时，按下图6连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）

A．灯Ｌ1短路 B．灯Ｌ2短路 C．灯Ｌ1断路 D．灯Ｌ2断路 21、在图6（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ） A．4.8V，1.2V； B．6V，1.2V； C．1.2V，6V； D．1.2V，4.8V.

22、下列物质中属于半导体的是（ ） A．氯化钠 B．砷化镓 C．二氧化硅 D．镍铬合金 23、如图7所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（ ）

A、灯泡L变亮，电流表示数变大 B、灯泡L变暗，电流表示数变小 C、灯泡L变亮，电流表示数变小 D、灯泡L变暗，电流表示数变大 24．两个灯泡接入电路中，用电压表测得其两端电压相等，则 ( ) A．两个灯泡一定是串联的 B．两个灯泡一定是并联的 C．若通过的电流相等，则一定是串联的 D．条件不足，没法确定两灯的连接方式 25．下列物体中，全是导体的一组是（ ） A．金属、人体 B．金属、橡胶 C．金属、玻璃 D．大地、玻璃 26．滑动变阻器是通过改变自身连入电路中的阻值而实现改变电路中电流，滑动变阻器是依靠改变什么因素来改变自身连入电路中的电阻 ( ) A．电阻丝的横截面积 B．电阻丝的长度 C．电阻丝的材料 D．电阻丝的温度 27．如图5所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 ( )

图6 图7 图6

图5 图6 4 / 7

A．L1两端的电压为3V B．L1两端的电压为6V C．L2两端的电压为3V D．L2两端的电压为9V 282．张燕同学连接的电路如图6所示，她使用的电源是12V的蓄电池，当她闭合开关后，电压表的示数为4V，关于电动机两端的电压，下列说法中正确的是 ( ) A．4V B．8V C．12V D．16V 29．小明同学在物理实践活动中，设计了如图7所示的四种用电流表或电压表示数反应弹簧所受压力大小的电路，其中R/是滑动变阻器，R是定值电阻，电源两端的电压恒定，四个电路中有一个电路能实现压力增大，电表的示数增大，这个电路是 ( ) 30．如图8所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是 ( ) A．L2灯丝断了，其他完好 B．L1灯丝断了，其他完好 C．灯L1发生短路 D．电压表因接线不牢而开路

31．在图9所示的电路中，电源电压为6V．当开关S闭合时，只有灯泡L1发光，且电压表的示数为6V，产生这一现象的原因可能是 ( ) A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路 一、 填空题（每空1分，共21分） 1．家庭照明电路的电压是 ，一节干电池的电压是 ，对人体的安全电压

是 。电路中需要4.5V电压，应使用 个干电池 联在一起。

2．小明用两节干电池和一个灯泡连接了如图8所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是 ，发出微弱的光说明有 通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻 （选填增大或减小），这个实验说明导体的电阻跟导体的 有关。 3、在测量某电路两端的电压时，电压值不知道，则在“－”、“3” 和“15”三个接线柱中，最好应选用 两个接线柱与所测的电路 _____联进行试触，并且让电流从____________接线柱流入。 4、如图11所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝。AB是镍铬合金丝，CD是锰铜丝。这个实验装置可以探究导体的电阻与 是 否有 关。如果将金属 丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截

Ａ Ｂ

Ｐ Ｑ

图8

图7 图8 图9

合集下载

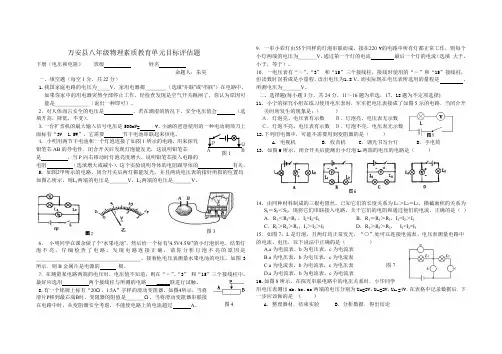

人教版八年级物理 第六章电压和电阻 单元测试卷

人教版八年级物理 第六章电压和电阻 单元测试卷

万安县八年级物理素质教育单元目标评估题下册（电压和电阻）班级姓名命题人：朱昊一、填空题（每空1分，共22分）1.我国家庭电路的电压为_____V，家用电器都________（选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）。

2．对人体而言安全的电压是，若在潮湿的情况下，安全电压值会（选填升高，降低，不变）。

3.一台扩音机的最大输入信号电压是500mV= V，小涵的爸爸使用的一种电动剃须刀上面标有“3V 1.5W”，它需要节干电池串联起来供电。

4.小明用两节干电池和一个灯泡连接了如图1所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻（选填增大或减小），这个实验说明导体的电阻跟导体的有关。

5. 如图2甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置均如图乙所示，则L1两端的电压是_______V，L2两端的电压是_______V。

6．小明同学在课余做了个“水果电池”，然后给一个标有“4.5V4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是________________________________________。

接着他电压表测量水果电池的电压，如图3所示．则B金属片是电源的极。

7．在测量某电路两端的电压时，电压值不知道，则在“－”、“3”和“15”三个接线柱中，最好应选用两个接线柱与所测的电路 _____联进行试触。

8.有一个铭牌上标有“20Ω，1.5A”字样的滑动变阻器，如图4所示，当将滑片P移到最右端B时，变阻器的阻值是_______Ω，当将滑动变阻器串联接在电路中时，从变阻器安全考虑，不能使电路上的电流超过A。

9．一串小彩灯由55个同样的灯泡串联而成，接在220 V的电路中所有灯都正常工作，则每个小灯两端的电压为_______V，通过第一个灯的电流最后一个灯的电流（选填大于，小于，等于）。

八年级物理下册电压电阻单元综合检测题一试题

八年级物理下册电压电阻单元综合检测题一试题

卜人入州八九几市潮王学校八年级物理下册单元检测题〔一〕电压电阻〔时间是90分钟，总分值是100分〕 一、单项选择题〔每一小题2分，一共28分〕1．通常情况下，以下物体属于导体的是A ．铜线B ．玻璃板C ．塑料棒D ．橡胶手套2．下面的几种表达中，哪一种是并联电路的特征？A ．电路中每一处的电流都相等B ．电路中任何一处断开都会引起断路C ．各条支路上的电压都相等D ．电路上各局部电压之和等于总电压3．如图1所示是滑动变阻器接入电路的示意图，其中挪动滑片不能改变接入电路电阻的是 4．在图2所示的电路中，电压U 不变，开关K 闭合后，以下说法正确的选项是 A ．电流表的读数增大 B ．电流表的读数减小 C ．电压表的读数增大D ．电压表的读数减小5．如图3所示，闭合开关s ，滑动变阻器的滑片P 向右挪动时，电流表的示数将 A ．变大B ．变小C ．不变D ．无法确定6．在图4〔a 〕所示电路中，当闭合开关后，两个电压表指针偏转均为图〔b 〕所示，那么电阻R 1和R 2两端的电压分别为A ．V ，V ；B ．6V ，V ；C ．V ，6V ；D ．V ，V.7．如图5所示的电路中，闭合开关S 后，小灯泡L 1、L 2都正常发光，电表完好，假设将电压表电流表互换，那么将出现的情况是A ．电压表示数不变，灯泡L 1、L 2不亮B ．电压表示数变小，灯泡L 1、L 2变亮C ．电流表示数变小，灯泡L 1、L 2变亮D ．电流表、电源烧坏，灯泡L 1、L 2不亮 8．如图6为电阻箱构造示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是 A ．c 和b题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 答案B．a和cC．a和dD．b和d9．有时家里的灯泡灯丝断了，搭上去有时仍可以使用，此时灯丝的电阻与灯丝原来的电阻相比较那么A．变大了B．变小了C．没有变化D．可能变大，也可能变小10．以下说法正确的选项是A．通过导体的电流为零，导体的电阻也为零B．通过导体的电流越大，导体的电阻一定越小C．导体两端的电压为零，导体的电阻也为零D．导体的电阻是导体本身的一种性质11．给你两根长度一样但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、假设干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

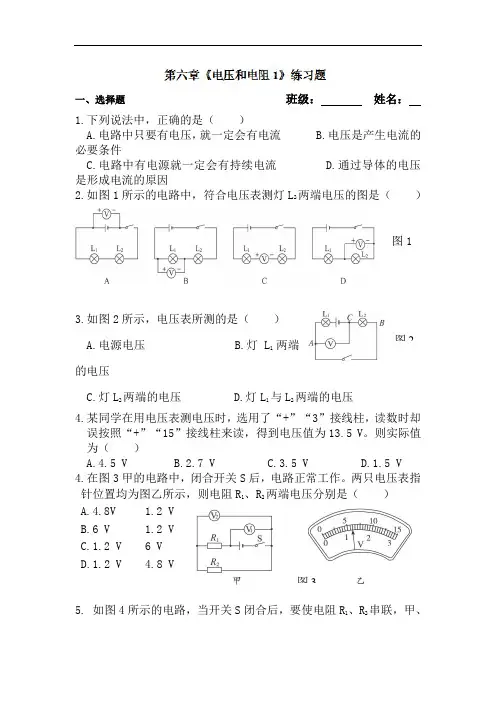

八年级物理电压和电阻单元测试题3

八年级物理电压和电阻单元测试题3

一、选择题 班级： 姓名：1.下列说法中，正确的是（ ） A.电路中只要有电压，就一定会有电流 B.电压是产生电流的必要条件C.电路中有电源就一定会有持续电流D.通过导体的电压是形成电流的原因2.如图1所示的电路中，符合电压表测灯L 2两端电压的图是（ ）图13.如图2所示，电压表所测的是（ ） A.电源电压 B.灯L 1两端的电压C.灯L 2两端的电压D.灯L 1与L 2两端的电压4.某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V 。

则实际值为（ ）A.4.5 VB.2.7 VC.3.5 VD.1.5 V 4.在图3甲的电路中，闭合开关S 后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R 1、R 2两端电压分别是（ ） A.4.8V 1.2 V B.6 V 1.2 VC.1.2 V 6 VD.1.2 V 4.8 V5. 如图4所示的电路，当开关S 闭合后，要使电阻R 1、R 2串联，甲、图2图3乙应接入的是（ ）A.甲接电压表，乙接电流表B.甲接电流表，乙接电压表C.甲、乙都接电压表D.甲、乙都接电流表6．关于电压表的使用，正确的是（ ）A ．电压表不能直接测量电源电压，否则会烧坏B ．尽可能选大的量程，以免损坏电压表C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“+”“—”接线柱的接法7．如上图6-5所示电路中，开关闭合后，会出现的后果是（ ） A ．电流表与电压表被烧坏 B ．电流表与电压表都不会被烧坏C ．电压表与电源会被烧坏D ．电流表与电源会被烧坏 8. 在一次用0~3 V 和0~15 V 两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用0~15 V 量程试触时，指针位置如图5。

则下一步操作中正确的是（ ） A.接入电压表的c 接线柱再读数 B.接入电压表的b 接线柱再读数 C.断开开关，接入电压表的c 接线柱，闭合开关后读数D.断开开关，接入电压表的b 接线柱，闭合开关后读数9. 如图6所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是 6V ，整个电路中没有电流，其电路故障是（ ）A. L 1灯丝断路B.L 2灯丝断路C.电池耗尽无电压D.L 2灯丝短路10．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。

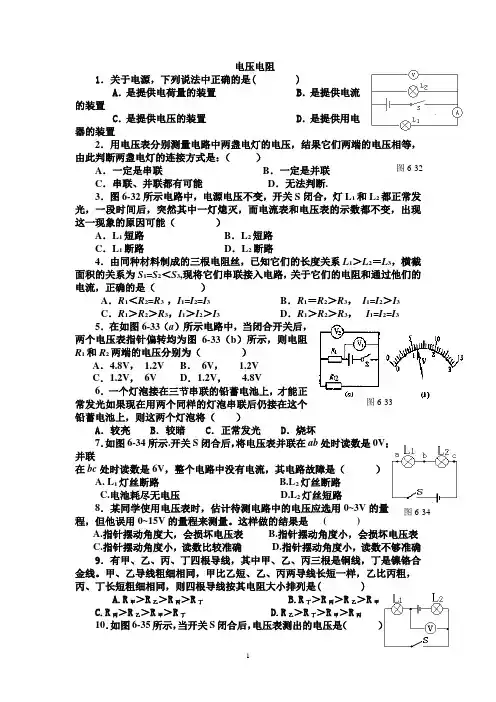

人教版八年级物理(下册)第六章《电压_电阻》练习题(含答案)[1]1
