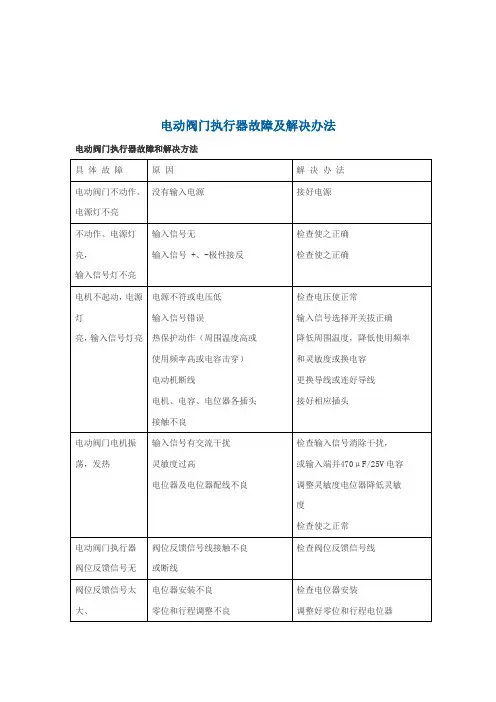

电动阀门执行器故障及解决办法
电动阀门执行器故障和解决方法
具 体 故 障 原 因 解 决 办 法
电动阀门不动作、电源灯不亮 没有输入电源 接好电源
不动作、电源灯亮，
输入信号灯不亮 输入信号无
输入信号 +、-极性接反 检查使之正确
检查使之正确
电机不起动，电源灯
亮，输入信号灯亮 电源不符或电压低
输入信号错误
热保护动作（周围温度高或
使用频率高或电容击穿）
电动机断线
电机、电容、电位器各插头
接触不良 检查电压使正常
输入信号选择开关拔正确
降低周围温度，降低使用频率
和灵敏度或换电容
更换导线或连好导线
接好相应插头
电动阀门电机振荡，发热 输入信号有交流干扰
灵敏度过高
电位器及电位器配线不良 检查输入信号消除干扰，
或输入端并470μF/25V电容
调整灵敏度电位器降低灵敏
度
检查使之正常
电动阀门执行器阀位反馈信号无 阀位反馈信号线接触不良
或断线 检查阀位反馈信号线
阀位反馈信号太大、 电位器安装不良
零位和行程调整不良 检查电位器安装
调整好零位和行程电位器 太小
到限位后电机不停
止 上、下限凸轮调整不当
限位开关故障
限位开关配线不良 更新调整限位凸轮
更换限位开关
正确连接限位开关配线
执行器动作呈步进、
爬行现象 操作器来信号的动作时间
不正确 检查使之正确
电机发热、运转途中
自行停止 过大负载而过载保护
热保护动作
零位和行程调整不良
调节阀内有异物
填料压盖拧得过紧 检查调节阀排除过负载
排除过负载或降低环境温度
调整好零位和行程电位器
手动操作也费劲则拆卸阀
松动压盖
控制灵敏度降低，电
机力矩减小 电机电压不足
电源电压低或不符 检查电压使之正常
手动操作费力 填料压盖拧得过紧
阀门内部发生意外 松动压盖
拆卸阀门检查
浅谈电动执行器调试及常见问题处理
简介:
智能 SCHIEBEL(西贝直行程电动执行器是具有 SMARTCON 控制单元的智能型执行机构,它通过参数设置 和内部程序控制,能有效增强控制的灵活性和舒适性,通过良好的人机界面交流,能最大限度发挥操作的 简易性,它所具有的强大功能是其它执行机构所无法比拟的。目前主要用于焦化除焦塔 12台闸阀控制, 下面是对智能
SCHIEBEL 操作的简要介绍以及调试说明。
关键字:
电动执行器 调试 电位器
一、操作说明与 LED 提示灯介绍
1、界面与操作
通过选择开关(红可以选择三种不同的操作形式:
OFF 停止
L 就地(LOCAL 此时只有用操作开关才能操作执行机构动作。
远程控制 (REMOTE 此时执行机构的动作只接受系统来的信号,不受操作 开关的就地控制,但可查阅菜单。 (此电动阀远程控制暂未投入使用
如果手动(手摇手柄操作执行机构,请勿必先将两开关放到中间位置!再压下手柄,操作
手轮即可实现手动(手动时坚决不允许将红色选择开关打到 状态!执行机构在电动 运行状态时不允许压手柄!手动操作后无须将手柄复位,就地控制时手柄自动复位。
根据选择开关的位置,操作开关就能获得不同的功能:
选择开关在“OFF”位置:
操作开关被用来上、 下翻动菜单,操作开关从中间旋向
的方向,可用来观察数据记录状态 (S项及 H 项 ,从中间旋向
的方向可以观察参数菜单 (P项 在菜单里,选择开关具有对实际 输入的确认 和取消 的功能,选择开关 15度的旋转可用来确认或取消参数项里的各种输 入(如果要修改参数请注意将左下角的“edit”变为“save”才能修改,如果要确认参数请 注意将“save”变为“edit” 。
如果在菜单中想快速返回主界面, 请将操作开关放到中间, 选择开关打到
L 位置后即可。
选择开关在“REMOTE”位置。 这个状态是远程控制状态, 通过操作开关只可观察不同的数据记录,不能进行参数的设定 选择开关在“LOCAL”位置。
TIA Portal V16 中升级为 V7.0 SIMATIC STEP 7 TIA Portal V16 中 S7-1200 Motion Control V6.0 升级为 V7.0
功能手册
12/2019
A5E03790555-AG 前言
简介1
使用 S7-1200 运动控制的基
础知识2
运动控制使用指南3
使用版本4
定位轴工艺对象5
工艺对象命令表6
下载到 CPU 7
调试8
编程9
轴 - 诊断 10
指令11
附录12
Siemens AG Digital Industries Postfach 48 48 90026 NÜRNBERG 德国A5E03790555-AG Ⓟ 10/2019 本公司保留更改的权利Copyright © Siemens AG 2011 - 2019. 保留所有权利法律资讯
警告提示系统
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。小心
表示如果不采取相应的小心措施，可能导致轻微的人身伤害。注意
表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导
致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说
明，特别是其中的安全及警告提示。 由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避
免可能的危险。
按规定使用 Siemens 产品
请注意下列说明：警告
Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必

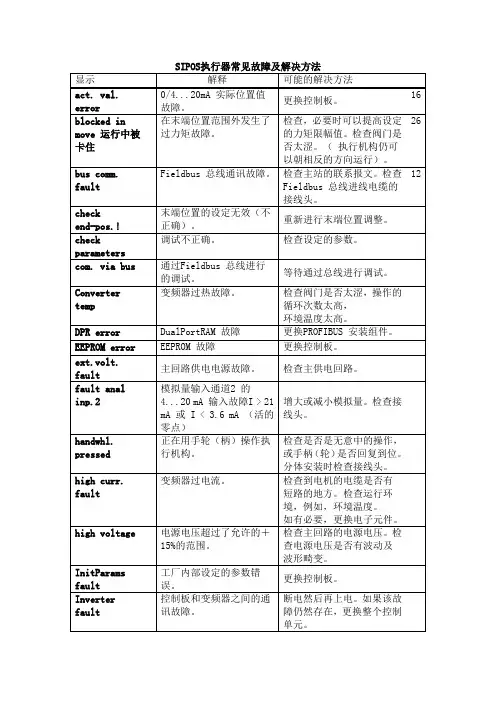

SIPOS执行器常见故障及解决方法
显示 解释 可能的解决方法
act. val.
error 0/4...20mA 实际位置值故障。 更换控制板。 16
blocked in
move 运行中被卡住 在末端位置范围外发生了过力矩故障。 检查，必要时可以提高设定的力矩限幅值。检查阀门是否太涩。（ 执行机构仍可以朝相反的方向运行）。 26
bus comm.
fault Fieldbus 总线通讯故障。 检查主站的联系报文。检查Fieldbus 总线进线电缆的接线头。 12
check
end-pos.! 末端位置的设定无效（不正确）。 重新进行末端位置调整。
check
parameters 调试不正确。 检查设定的参数。
com. via bus 通过Fieldbus 总线进行的调试。 等待通过总线进行调试。
Converter
temp 变频器过热故障。 检查阀门是否太涩，操作的循环次数太高，
环境温度太高。
DPR error DualPortRAM 故障 更换PROFIBUS 安装组件。
EEPROM error EEPROM 故障 更换控制板。
ext.volt.
fault 主回路供电电源故障。 检查主供电回路。
fault anal
inp.2 模拟量输入通道2 的4...20 mA 输入故障I > 21
mA 或 I < 3.6 mA （活的零点） 增大或减小模拟量。检查接线头。
handwhl.
pressed 正在用手轮（柄）操作执行机构。 检查是否是无意中的操作，或手柄（轮）是否回复到位。分体安装时检查接线头。
high curr.
fault 变频器过电流。 检查到电机的电缆是否有短路的地方。检查运行环境，例如，环境温度。
如有必要，更换电子元件。
high voltage 电源电压超过了允许的＋15%的范围。 检查主回路的电源电压。检查电源电压是否有波动及波形畸变。
