- 1 - 加工中心刀柄的种类
加工中心刀柄是一种用于夹持刀具的装置，其作用是将刀具固定在加工中心主轴上，确保刀具在加工过程中的稳定性和精度。刀柄的种类繁多，不同的刀柄适用于不同的加工需求，本文将介绍常见的几种刀柄类型及其特点。
1. 刀杆式刀柄
刀杆式刀柄是最常见的一种刀柄类型，其结构简单，安装方便。刀杆式刀柄通常由刀杆和刀柄头两部分组成。刀杆是一根圆形或六角形的杆状物，用于连接刀柄头和主轴。刀柄头则是用于夹持刀具的部分，通常由钢制或铝制材料制成，具有较高的强度和刚性。刀杆式刀柄适用于大多数加工场合，价格也比较实惠。
2. 面铣刀柄
面铣刀柄是一种专门用于面铣切削的刀柄，其特点是刀柄头与刀杆呈90度角，用于夹持平面铣刀。面铣刀柄通常由钢制或铝制材料制成，具有较高的刚性和稳定性，适用于高精度面铣加工。
3. 圆柱刀柄
圆柱刀柄是一种用于夹持圆柱刀具的刀柄，其特点是刀柄头与刀杆呈180度直线，用于夹持铣刀、钻头等圆柱形刀具。圆柱刀柄的结构简单，适用于大多数加工场合。
4. 锥柄刀柄
锥柄刀柄是一种用于夹持锥柄刀具的刀柄，其特点是刀柄头与刀杆呈锥形，用于夹持锥形铣刀、钻头等刀具。锥柄刀柄的夹持力较强， - 2 - 适用于高速加工和重负荷切削。
5. HSK刀柄
HSK刀柄是一种高速刀柄，其结构与传统的刀柄不同。HSK刀柄采用锥形接口，刀柄头与刀杆之间没有接口，刀柄头直接插入主轴中。这种结构可以减少刀柄头和刀杆之间的摩擦，提高切削精度和切削效率。HSK刀柄适用于高速加工和重负荷切削。
6. Capto刀柄
Capto刀柄是一种由瑞典公司Sandvik Coromant开发的刀柄，其结构类似于HSK刀柄，但具有更好的刚性和稳定性。Capto刀柄采用多点接触设计，刀柄头和主轴之间有六个接触点，可以提高夹持力和切削精度。Capto刀柄适用于高速加工和重负荷切削。
实用标准

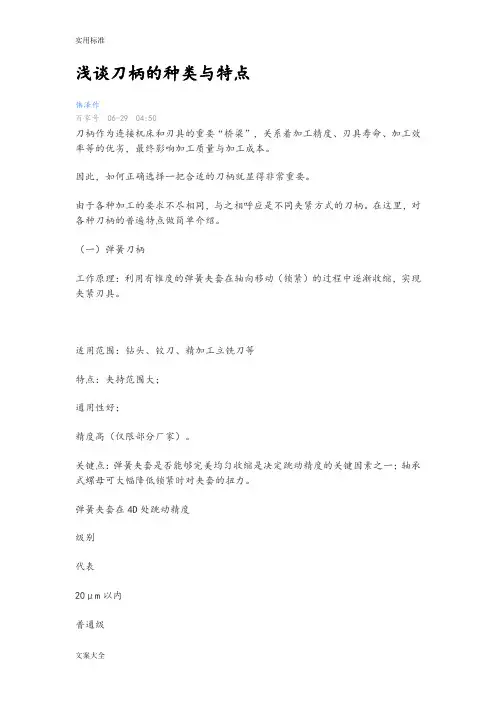

文案大全 浅谈刀柄的种类与特点
伟泽作
百家号 06-29 04:50
刀柄作为连接机床和刃具的重要“桥梁”，关系着加工精度、刃具寿命、加工效率等的优劣，最终影响加工质量与加工成本。
因此，如何正确选择一把合适的刀柄就显得非常重要。
由于各种加工的要求不尽相同，与之相呼应是不同夹紧方式的刀柄。在这里，对各种刀柄的普遍特点做简单介绍。
（一）弹簧刀柄
工作原理：利用有锥度的弹簧夹套在轴向移动（锁紧）的过程中逐渐收缩，实现夹紧刃具。
适用范围：钻头、铰刀、精加工立铣刀等
特点：夹持范围大；
通用性好；
精度高（仅限部分厂家）。
关键点：弹簧夹套是否能够完美均匀收缩是决定跳动精度的关键因素之一；轴承式螺母可大幅降低锁紧时对夹套的扭力。
弹簧夹套在4D处跳动精度
级别
代表
20μm以内
普通级 实用标准
文案大全 普通ER夹套
10μm以内
精密级
精密ER夹套
5μm以内
超精密
少数厂家
3μm以内
顶级
高精度NBC夹套
（二）液压刀柄
工作原理：利用液压使刀柄内径收缩实现夹紧刃具。
适用范围：立铣刀、硬质合金钻头、金刚石铰刀等的高精度加工。
特点：操作方便，只需1根T型扳手即可拧紧，属于所有刀柄中夹持方式最简单的；
精度稳定，扭紧力不直接作用于夹持部分，即使新入职的操作人员也可以稳定装夹；
完全防水、防尘；
防干涉性能好，市面上部分细长型液压刀柄，已可媲美热缩刀柄的防干涉性能。
（三）热缩刀柄 实用标准
文案大全 工作原理：利用刀柄和刃具的热膨胀系数之差，实现夹紧刃具。
适用范围：干涉条件要求较高的加工场合。
特点：防干涉性好；
夹持范围小，只能夹持一个尺寸的刃具；
初期跳动精度较好（随着加热次数的增加下降较快）；
需专门的加热冷却装置，安全性差，对操作人员要求高。
（四）强力铣刀柄
工作原理：通过螺母压迫刀柄本体收缩，实现夹持刃具。
适用范围：立铣刀的重切削。
特点：高刚性；
夹持力强，是所有夹持类刀柄中夹持力最大的。
1.弹簧夹头刀柄BT/JT-ER
功能：主要用于钻头、铣刀、丝锥等直柄 刀具及工具的装夹。
卡簧弹性变形量1mm 夹持范围: φ0.5~φ32
弹簧夹套的精度
在4D处跳动在20μm以内为A级（普通级）；
在4D处跳动在10μm以内为AA级（精密级）；
在4D处跳动在5μm以内为超级精密级；
2. 钻 夹 头 刀 柄 BJ/JT-APU
功能：主要用于夹紧直柄钻头，也可用于直柄铣刀、铰刀、丝锥的装夹。
优缺点：夹持范围广，单款可夹持多种不同柄径的钻头，但由于夹紧力较小，夹紧精度低，所以常采用于直径在￠16以下的普通钻头夹紧。
注意事项：夹紧时要用专用扳手夹紧，在加工时如受力过大，很容易造成三爪断裂。
3. 强力型刀柄BT/JT-C
功能：用于铣刀，铰刀等直柄刀具及工具的夹紧。
优缺点：夹紧力比较大，夹紧精度较好，更换不同的筒夹来夹持不同柄径的铣刀，铰刀等。在加工过程中，强力型刀柄前端直径要比弹簧夹头刀柄大，容易产生干涉。
精度:卡簧夹紧变形小，所夹持的刀具柄径公差在h6
注意事项：1，使用时务必将刀柄内孔及卡簧擦干净，切误将油渍留于刀柄中。夹紧时不应使用加长棍，野蛮锁紧，以免损坏刀柄。 2，在加工过程中不要用柴油直接冲在刀柄 上，这样很容易损坏刀柄。
4. 侧 固 式 刀 柄 SLA
功能：适合装夹快速钻、铣刀、粗镗刀等削平刀柄 刀具的装夹。
优缺点：侧固式刀柄是夹持力度大，其结构简单，相对装夹原理也很简单。但通用性不好，每一种刀柄只能装同柄径的刀具。
安装方法：将刀具置入刀柄内，将削平平面对准锁紧螺钉。
5. 平面铣刀柄 FMA/FMB
功能：主要用于套式平面铣刀盘的装夹，采用中间心轴和两边定位键定位，端面内六角螺丝锁紧。
注意事项：1，平面铣刀柄分为公制跟英制，选取时应了解铣刀盘内孔孔径。2，在加工条件允许情况下，为提高刚性应尽量选取短一点。
6.莫 式 刀 柄
分类：1，莫氏铣刀刀柄（MTB)
- 1 - 加工中心刀柄的种类
随着加工技术的不断发展，加工中心已经成为现代工业中不可或缺的一部分。在加工中心中，刀柄是刀具与机床之间的重要连接件，承载着刀具的旋转力矩和切削力，对加工质量和效率有着重要的影响。本文将为大家介绍加工中心刀柄的种类。
1. 锥柄刀柄
锥柄刀柄是一种常见的刀柄类型，主要由刀柄本体、锥孔和锥柄组成。锥孔是一种锥形孔洞，用于固定刀具，锥柄则是一种锥形柄，与锥孔相对应，用于传递切削力与切削力矩。锥柄刀柄适用于高速加工和高精度加工，具有结构紧凑、刚度好、换刀方便等优点。
2. 刀片式刀柄
刀片式刀柄是一种将刀片安装在刀柄上的刀柄类型，主要由刀柄本体、刀片夹紧机构和刀片组成。刀片夹紧机构通常采用夹紧螺母或夹紧卡块，可实现快速换刀和夹紧刀片，适用于大批量生产和高效率加工。
3. HSK刀柄
HSK刀柄是一种高速刀柄，是德国工业标准化协会制定的一种刀柄标准。HSK刀柄具有高刚度、高精度、高速度等优点，适用于高速加工和高精度加工。HSK刀柄分为HSK-A、HSK-B、HSK-C、HSK-D、HSK-E等多个规格，可适应不同的加工需求。
4. 直柄刀柄
直柄刀柄是一种将刀具直接安装在刀柄上的刀柄类型，主要由刀 - 2 - 柄本体和刀具组成。直柄刀柄适用于粗加工和重负荷加工，具有结构简单、切削稳定等优点。直柄刀柄的刀具种类较多，包括铣刀、钻头、镗刀等。
5. 模块化刀柄
模块化刀柄是一种将刀柄本体和刀具夹紧机构分离的刀柄类型，夹紧机构可以根据不同的刀具进行更换，从而实现多种刀具的通用化。模块化刀柄适用于灵活生产和多品种加工，具有快速换刀、高效率等优点。
总之，不同的加工需求需要不同的刀柄类型，选择合适的刀柄可以提高加工效率和加工质量。以上介绍的五种刀柄类型是常见的刀柄类型，但并不是所有的刀柄类型，随着科技的不断发展，刀柄的种类也在不断增加和完善。
