车站X射线行包安检设备操作规程

射线设备的操作规程及需知

一、 使用射线产品的单位，要根据国务院第44号令《放射性同位素与射线装置放射防护条例》和国家标准办理必要手续和执行其中的有关规定。

二、 使用射线装置必须经所在省、自治区、直辖市的卫生行政部门会同公安等部门审查同意，获得许可证后方可启用。

三、 射线装置要指定专人负责使用、保管、建立严格的制度，要经常检查。

四、 使用单位不能自行更换、处理放射源、如需更换和处理废放射源应与从事放射源生产、处理的单位联系，请其解决。

五、 放射工作单位必须严格执行国家对放射工作人员个人剂量监测和健康管理的规定。

六、 对已从事和准备从事放射工作的人员，必须接受体格检查，并按受放射保护知识培训和法规教育，合格者方可从事放射性工作。

七、 放射防护监督员必须严守法纪、不得玩忽职守、徇私舞弊。

八、 对安装在仪器仪表上固定的放射源要加强管理，经常进行巡查，特别在使用前后要进行检查。固定在仪器上的放射源要采取紧固措施，防止自动脱落或被人拆卸。

九、 辐射仪器仪表应定期进行检查，特别是对辐射源要经常检查，发现机件失灵等故障，必须及时修复，方可使用，仪器不得“带病”工作。

十、 严禁私自拆卸源容器。

十一、 轧制后及生产过程中发生断带等异常情况时，应及时将C型测量架推回待机位，并关闭放射源盒。

十二、 测量源盒表面应保持清洁，不得有金属碎屑和油污等，清洁时，必须将源盒关闭。

十三、 工作人员从事放射性工作时，应佩带个人剂量计。

表10 污染防治措施、辐射环境管理及监测计划

10.1 污染防治措施10.1.1现有的污染防治措施（1）已建成的储源库的设计已考虑了周围的放射安全，并设置电离辐射警示标志，设置中文警示说明，以告诫无关人员勿靠近储源场地。（2）储源库已设置排风装置，以有效释放储源库中因空气电离产生的少量臭氧，并已设置红外和监视器等保安设施。（3）施工现场探伤作业时，根据辐射检测仪监测数据合理划分控制区、管理区（监督区）。（4）公司现有的各项辐射环境管理规章和操作规程制度已制作规范，并张贴于工作现场处。（5）探伤洗片过程中产生的废液、废物，公司已送交有资质的单位（宁波海曙银影固废处理有限公司）处理或回收利用，协议见附件6。（6）γ射线探伤机使用过程中产生的废源送交有资质的单位（浙江省科学器材进出口有限责任公司）回收，协议见附件8。（7）根据公司提供资料，该单位已配备必要的辐射防护用品和监测仪器，参见表9-1。10.1.2 需采取的污染防治措施建议在储源库各侧墙外1m设置警戒线，以防在无关人员靠近。10.2 辐射环境管理根据按照国家相关法律、法规及环境保护主管部门的要求，公司必须熟悉《放射性同位素与射线装置安全和防护条例》（国务院第449号令）、《放射性同位素与射线装置安全许可管理办法》（国家环境保护总局令第31号），《关于γ射线探伤装置的辐射安全要求》（国家环境保护总局文件（环发〔2007〕8号）），成立辐射防护管理机构，制订相关规章制度。10.2.1公司已有的辐射环境管理制度公司按照国家相关法律、法规及环境保护主管部门的要求，现已成立了辐射防护管理机构（放射防护安全管理领导小组），制订了部分辐射环境管理规章制度，并于2003年4月分别获取了由宁波市卫生局颁发的《射线装置工作许可证》（卫监射证字（2003）第005号，有效期至2007年04月02日）及浙江省卫生厅颁发的《放射性同位素工作许可证》（卫监放证字（2003）第019号，有效期至2008年4月15日）。由于行政主管部门主体发生变化，且该公司《射线装置工作许可证》有效期已满，探伤设备使用规模也已超过证件许可要求，因此公司必须尽快到浙江省环保局申请换领《辐射安全许可证》。（1）管理结构 公司已制定《放射防护安全管理机构及职责》。内容包括：①确定钟群英为本单位的辐射工作安全责任人，并设置专人负责射线装置运行时的安全和防护工作。②规定了辐射防护领导机构各成员的职责，分工明确、职责分明。③辐射防护领导机构将加强监督管理，切实保证公司各项规章制度的实施。同时公司安排专人负责，切实落实各项污染防治措施和规章制度及操作规程，避免辐射事故的发生。（2）规章制度公司现已制订《射线防护管理制度》，其中包括了《射线安全管理工作制度》（培训、体检、个人防护用品、检测设备和源管理）、《设备操作规程》（X、γ射线机）、《放射源使用登记制度》、《储源场所及放射源安全保卫管理制度》、《放射源订购、运输及回收管理制度》、《放射事故报告制度》、《自行检查制度》、《放射作业及放射源储源场所辐射剂量监测制度》、《放射源事故、事故应急处理预案》及《同位素装置自行检查和年度评估制度》等规章制度。以上现有制度已能基本满足《放射性同位素与射线装置安全和防护条例》、《放射性同位素与射线装置安全许可管理办法》及环境保护主管部门的要求，但在申请换领《辐射安全许可证》前，对《射线安全防护管理工作制度》、《探伤机使用登记制度》及《订购、转让、运输及退役处理制度》需作稍加补充，同时对新增探伤设备购入后的管理需同样认真落实。10.2.2公司需完善的规章制度（1）该公司必须完善《射线安全防护管理工作制度》。内容应包括：a.公司必须尽快向省环保局申请换领《辐射安全许可证》（具体办理可参照国家环境保护总局令第31号令《放射性同位素与射线装置安全许可管理办法》），领取许可证且办理登记手续后方可从事许可范围内的放射工作，需改变许可登记内容或终止放射工作时，必须按规范向审批部门办理变更或注销手续；b.必须遵守国家相应的法律法规的要求作好放射源安全和防护工作。（2）该公司必须完善《探伤机使用登记制度》。a.射线装置的转出、转入单位应当在转让活动完成之日起20日内，分别向其所在地省、自治区、直辖市人民政府环境保护主管部门备案。b.用射线装置的单位需要将射线装置转移到外省、自治区、直辖市使用的，应当持许可证复印件向当地省、自治区、直辖市人民政府环境保护主管部门备案，并接受当地环境保护主管部门的监督管理。（3）该公司必须完善《订购、转让、运输及退役处理制度》。a.转让射线装置和放射源，由转入单位向其所在地省、自治区、直辖市人民政府环境保护主管部门提出申请，并提交符合下列要求的证明材料，内容：转出、转入单位持有与所从事活动相符的许可证；转入单位具有射线装置和放射源使用期满后的处理方案；转让双方已经签订书面转让协议。转出、转入单位应当在转让活动完成之日起20日内，分别向其所在地省、自治区、直辖市人民政府环境保护主管部门备案；b.放射源的包装容器和射线装置应当设置明显的放射性标识和中文警示说明，放射源上能够设置放射性标识的应当一并设置，运输放射源的工具应当按照国家有关规定设置明显的放射性标志或者显示危险信号。严禁携带放射源乘坐市内公交汽车、电车等交通工具，到达目的地后必须检查货帐是否相符，容器外观是否完整等；c.旧放射源公司不得随意处置。本项目废旧放射源已确定交回生产单位或送交放射性废物集中贮存单位贮存。对于要终止的射线装置须作出妥善处理，不得留有安全隐患。d. γ射线探伤装置的安全使用期限为10年，禁止使用超过10年的探伤装置。对照该公司现配置的γ射线探伤装置，均未超过10年年限，在今后的工作工程中，需严格落实此探伤设备退役制度。10.2.3《辐射事故应急预案》公司现有的《辐射事故应急预案》已较为完善。本项目使用的射线装置属Ⅱ类射线装置，放射源属Ⅱ类及Ⅳ类放射源，根据《放射性同位素与射线装置安全和防护条例》第四十条之规定，对可能发生的辐射事故，该公司已制定了本单位的应急方案，做好应急准备，辐射事故应急方案包括下列内容：（一）基本情况及重大危险源；（二）应急救援指挥部的组成、职责、分工（具体人员和联系电话已明确，总指挥钟群英）； （三）救援队伍的组成及分工：分治安警戒组、通讯联络组、物供组、救援处置组、运输组及处置经过记录组等。（四）应急救援措施。根据表8中事故工况分析的设备发生辐射事故时，公司立即采取切断射线装置电源、封闭现场等有效措施，并立即向当地环境保护主管部门报告。相关职能部门赶赴现场后，公司应认真配合公安机关、环保部门进行事故处理。公司应急方案应建立辐射事故报告框图，明确各个人员的名字和联系电话。以保证事故报告的可操作性。 10.2.4 安全培训及健康管理（1）公司从事辐射工作的人员共55人，均已分别于2005年~2006年参加了由宁波市卫生局或上海市辐射环境监督站等机构组织的“放射防护安全知识培训”，并通过考核，要求今后新增操作人员亦须到环保部门等有资质培训单位接受相关培训，考核合格并取得相应资格上岗证后才能上岗。（2）所有辐射工作人员均已配备个人剂量仪，个人剂量仪每3个月到有资质的单位检测一次累积剂量，并建立了个人剂量档案（见附件9）。（3）公司已建立个人健康档案，组织辐射工作人员每1年进行身体健康检查（见附件10）。要求在本公司从事过辐射工作的人员在离开该工作岗位时也要进行健康体检。10.3监测计划该公司已配备RM-2030型便携式X-γ剂量率测量仪6台，定期对储源库及探伤工作现场周围辐射环境进行监测，建立相应监测计划，监测数据每年年底向省环保局和当地环保局上报备案。（1）监测项目：X－γ射线剂量率。（2）监测频度：储源库周围每2个月监测一次每个工程每月监测一次。（3）监测范围：a储源库：储源库屏蔽墙外、防护门及缝隙处等。b现场探伤：围绕控制区、监督区边界测量辐射水平，并按不超过40μGy.h-1、4μGy.h-1（2.5μGy.h-1）的要求进行。（4）监测记录清晰、准确、完整并纳入档案进行保存。10.4 公众参与为使公司内部职工及周围公众了解本项目的建设情况及对环境的影响，同时征求其看法和意见，建设单位就本项目的环境影响于2007年3月19日在该公司办公楼门口进行了环境影响公示（见图10-1），，公示时间为10天。公示内容主要包括工程概况、环境影响及初步评价结论；意见反馈方式主要为电话。公示期间建设单位、环评单位均没有收到社会各界及个人其它反馈情况和意见。图10-1 公示现场照片

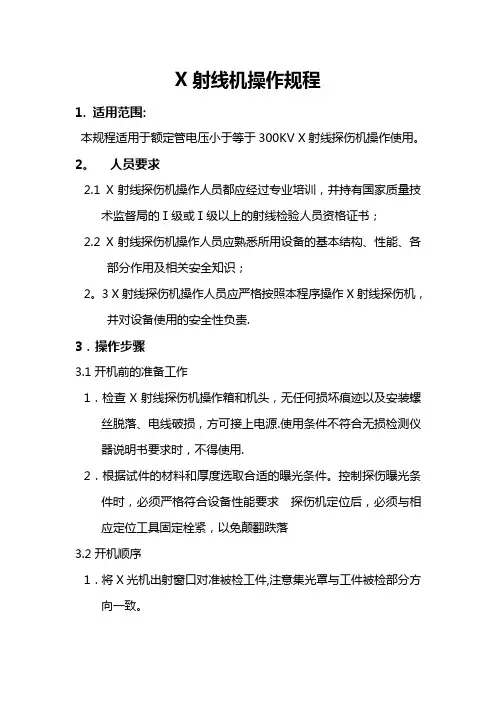

X射线机操作规程

1. 适用范围:

本规程适用于额定管电压小于等于300KV X射线探伤机操作使用。

2。 人员要求

2.1 X射线探伤机操作人员都应经过专业培训，并持有国家质量技术监督局的Ⅰ级或Ⅰ级以上的射线检验人员资格证书；

2.2 X射线探伤机操作人员应熟悉所用设备的基本结构、性能、各部分作用及相关安全知识；

2。3 X射线探伤机操作人员应严格按照本程序操作X射线探伤机，并对设备使用的安全性负责.

3．操作步骤

3.1开机前的准备工作

1．检查X射线探伤机操作箱和机头，无任何损坏痕迹以及安装螺丝脱落、电线破损，方可接上电源.使用条件不符合无损检测仪器说明书要求时，不得使用.

2．根据试件的材料和厚度选取合适的曝光条件。控制探伤曝光条件时，必须严格符合设备性能要求 探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落

3.2开机顺序

1．将X光机出射窗口对准被检工件,注意集光罩与工件被检部分方向一致。 2．用对焦器调整X光机集光罩对准焊缝中心及两者的焦距。探伤机定位后，必须与相应定位工具固定栓紧，以免颠翻跌落。

3.打开控制器电源开关，电源灯亮，冷却风机旋转,显示“dd"，约10秒钟后显示“AA"，扬声器发出连续响声3秒，表示控制器工作基本正常。如发现不正常应立即切断电源，并且及时通知设备部.

4．预置透照时间：调节计时器至所需的曝光时间的位置。

5．预置透照电压：调节千伏码盘至所需管电压的位置。

6．按下高压按钮。

3。3注意事项:

1．X光机在第一次使用或一段时间未使用时,X光机灯管必须按规定进行训机一次，方可正常使用。

2．开始曝光后，禁止再次调节计时器。

3．X光机注意不受剧烈振动，搬运时注意不要与它物碰撞。

3.4正常关机步骤

1．达到规定曝光时间后，机器自动切断高压输出。

2．关闭电源开关,拨下电源电缆和高压电缆。

3．将各部件按规定整理好以备下次使用.

3。5紧急停机

紧急停车是在X光机发生异常情况或发现有其他人员进入射线作业区,如果设备继续运行势必危及设备及人身安全时采取的紧急措施。能不作紧急停机的,应尽量避免，紧急停机步骤如下： 1．按下红色关机按钮，切断高压输出。

( 操作规程 )

单 位：_________________________

姓 名：_________________________

日 期：_________________________

精品文档 / Word文档 / 文字可改 X射线机安全操作规程(通用版)

Safety operating procedures refer to documents describing all aspects of work steps and

operating procedures that comply with production safety laws and regulations. 实用文本 | DOCUMENT TEMPLATE

机械加工

第 2 页 X射线机安全操作规程(通用版)

1.X射线机由经过考试合格的I级或I级以上探伤人员操作。

2.射线机第一次使用或间隔多日未用，再度使用前，X射线管必须按规定进行一次训机，才能正常使用。

3.每天第一次使用180KV以上的管电压前，应对X射线机进行短时间训机。

4.开机前必须开启警铃红灯，曝光室内不得有人停留，室外用红灯告示。

5.操作时应先接水源，后开电源，待机预热5分钟，方可开高压。开高压时应先缓慢上升管电流，再缓慢上升管电压；当烽鸣器发生预报信号，先缓慢降管电压，后缓慢降管电流直至切断高压开关。

6.X射线机正常使用，管电流不能超过机器最大允许值。 备注：安全操作规程表达的是根据物料性质、工艺流程、利用设备或工具进行生产工作时，就如何使用和材料准备，环境安全，质量保证等方面的工作步骤进行描述的文件和符合安全生产法律法规的操作程序。 实用文本 | DOCUMENT TEMPLATE

机械加工

第 3 页 7.注意保护X射线机，不使受到剧烈振动。

8.经常保持X光机整洁，每天下班前将X光机擦干净。

X射线机操作规程

1. 引言

本操作规程旨在指导使用者正确操作X射线机，确保其安全使用以及遵守相关法规和安全标准。操作人员应严格按照本规程进行操作，确保X射线机的正常运行和使用。

2. 术语与定义

• X射线机：指使用X射线进行成像或检测的设备，常用于医疗诊断、安全检测等领域。

• 操作人员：指被授权操作X射线机的人员。

• 安全标准：指国家相关法规和标准中规定的X射线机的安全使用要求。

3. 操作前准备

在进行X射线机操作之前，操作人员需完成以下准备工作：

1. 确保操作人员具备使用X射线机的资质和授权。

2. 检查X射线机是否正常运行，包括但不限于机器电源、防护装置、故障指示灯等。

3. 查阅相关手册和操作说明，了解X射线机的基本原理和操作步骤。

4. 操作流程

4.1 打开X射线机

1. 推开X射线机房门。

2. 检查X射线机电源是否正常连接。

3. 打开X射线机电源开关。

4. 等待X射线机启动完毕，并确认其运行状态正常。

4.2 设置参数

1. 根据具体需求，设置X射线机的操作参数，包括但不限于电压、电流、曝光时间等。

2. 确保所设置的参数符合安全标准，并根据需要进行合理的调整。

4.3 进行操作

1. 将要检测或成像的物体放置在X射线机的检测区域内。

2. 根据需要，选择合适的触发方式（如手动触发或自动触发）。 3. 在确认操作环境安全的前提下，进行X射线机的启动。

4.4 实时监控

1. 在进行X射线检测或成像时，操作人员应时刻监控操作过程，确保其安全进行。

2. 如有异常情况或危险情况发生，立即停止操作，并采取相应的应急措施。

4.5 操作结束

1. 检查X射线机是否运行完毕，可以正常关闭。

2. 关闭X射线机电源开关。

3. 关闭X射线机房门。

4. 整理操作环境，回收和存储相关设备和材料。

5. 安全措施

在使用X射线机的过程中，操作人员应遵守以下安全措施：

1. 穿戴防护设备，包括但不限于X射线防护衣、手套、眼镜等。
