线路平面和纵断面设计

任务一 了解线路的纵断面

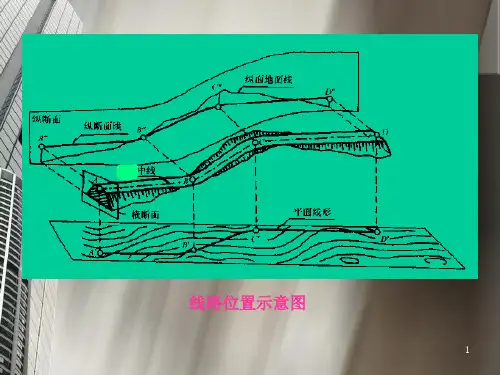

一、纵断面线路图
地面线 设计线敞开式线路
任务一 了解线路的纵断面
一、纵断面线路图
它是根据中线上各桩点的高程而点绘 的一条不规则的折线，反映了沿着中线地 面的起伏变化情况，一般用细实线表示。
任务一 了解线路它是经过技术上、经济上以 及美学上等多方面比较后，由设计人员定 出的一条具有规则形状的几何线，反映了 轨道交通路线的高低起伏变化情况。纵断 面设计线是由直线和竖曲线组成的。直线 （即均匀坡度线）有上坡和下坡，是用坡 度和水平长度表示的。直线的坡度和长度 影响着列车的行驶速度、运输的经济性以 及行车的安全，一般用粗实线显示。
四、节能型纵断面设计
车站设在线路纵断面的高处，两端为大下 坡，即为节能坡。列车从车站启动后，借助下 坡的势能增加列车加速度，缩短列车牵引时间， 从而达到节能的目的。列车进站停车可借助坡 度阻力，降低列车速度，缩短制动时间，减少 制动发热，节约环控能量消耗。
任务一 了解线路的纵断面
四、节能型纵断面设计
（4）设计高程。
在各变坡点、百米标、加标处要标 注轨道交通线路的设计标高。轨道交通 的设计高程一般有两种：路肩设计标高 和轨面设计标高。
任务一 了解线路的纵断面
二、纵断面栏目内容
（4）设计高程。
路肩设计标高为路基边缘位置高程。当线路通过地下水位高 或常年有地面积水的地区，路堤过低容易引起基床翻浆冒泥等危 害，路肩设计高程应高出线路通过地段的最高地下水位和最高地 面积水水位，并应加毛细水上升高度和有害冻胀深度，再加0.5 m。
轨面设计标高为轨顶高程。一般地铁线路纵断面设计高程应 为轨面设计标高。
任务一 了解线路的纵断面
二、纵断面栏目内容
（5）设计坡度和设计坡长。

1、平、纵断面表示法； 2、线路的曲线对列车运行的影响； 3、轨道的组成
1、什么是平、纵断面？各能反映线路的什么状态？ 2、甲乙两地相距 4 公里，纵：从甲站起有 900 米平坡，700 米 4‰上坡，800 米 5‰ 上坡，800 米 3‰下坡，400 米 4‰下坡，400 米平坡。平：在从甲至乙的 1.5 公里处
小结： 主要介绍了平纵断面图的表示方法， 平纵断面图反映的线路的状态， 以及线路的曲线对列车运行产生的影响。
q 最大
f
S0 q
车轴 车轴 δ /2
铁 道 信 号 自 动 控 制 基 础 教 案
2-4
提 要
教 案 内 容
3、曲线加宽轨距：列车运行在曲线上受到一定的附加阻力，称为曲线阻 力。单位曲线阻力 Wr 的经验公式如下： Wr=700/R R 越小，曲线阻力越大，列车运行受到的影响就越大。 轨距：两钢轨轨头内侧之间的水平距离。 直线线段距为在钢轨头部内侧轨面下 16 毫米处的测量为 1435 毫米。 轨距 16mm 16mm 线路中心线 δ /2
S0 δ /2 q 车轴
车轴
固定轴距： 两个轮对组装在一个转向架上， 且保持平衡， 不能作相对转动， 保持平衡的两车轴间的距离叫做固定轴距。 固定轴距 f
q 最大
结论： ①列车在曲线上运行时受到离心力的作用：曲线半径越小或运行速度越 高，所受离心力越大。在离心力的作用下，列车运行速度受到了限制。 ②列车在曲线上运行时受到附加阻力， 包括滚动摩擦和滑动摩擦， 在这个 附加阻力的作用下，列车运行速度受到了影响，半径越小，阻力越大。 ③为平衡离心力采取 a 外轨超高 b 限制曲线半径 h 为 150mm 和 125mm R800、400 和 600、350 ④为减小附加阻力，采取曲线轨距加宽 f=15

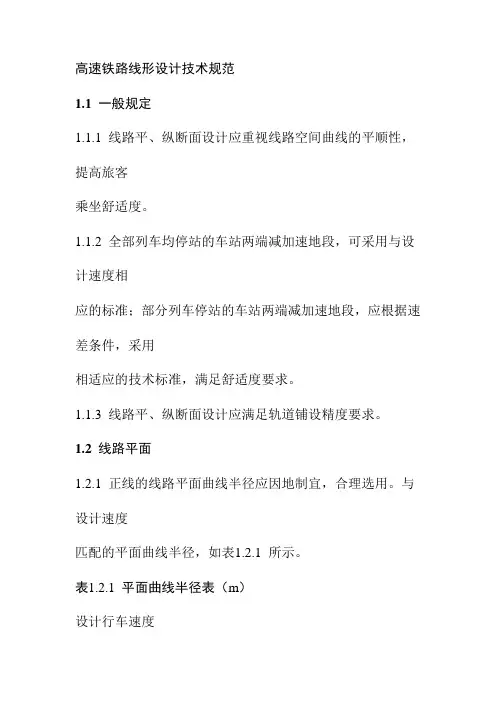

高速铁路线形设计技术规范1.1 一般规定1.1.1 线路平、纵断面设计应重视线路空间曲线的平顺性，提高旅客乘坐舒适度。

1.1.2 全部列车均停站的车站两端减加速地段，可采用与设计速度相应的标准；部分列车停站的车站两端减加速地段，应根据速差条件，采用相适应的技术标准，满足舒适度要求。

1.1.3 线路平、纵断面设计应满足轨道铺设精度要求。

1.2 线路平面1.2.1 正线的线路平面曲线半径应因地制宜，合理选用。

与设计速度匹配的平面曲线半径，如表1.2.1 所示。

表1.2.1 平面曲线半径表（m）设计行车速度（km/h）350/250 300/200 250/200 250/160 有砟轨道推荐8000~10000；一般最小7000；个别最小6000；推荐6000~8000；一般最小5000；个别最小4500；推荐4500~7000；一般最小3500；个别最小3000；推荐4500~7000；一般最小4000；个别最小3500；无砟轨道推荐8000~10000；一般最小7000；个别最小5500；推荐6000~8000；一般最小5000；个别最小4000；推荐4500~7000；一般最小3200；个别最小2800；推荐4500~7000；一般最小4000；个别最小3500；最大半径12000 12000 12000 12000注：个别最小半径值需进行技术经济比选，报部批准后方可采用。

1.2.2 正线不应设计复曲线。

1.2.3 区间正线宜按线间距不变的并行双线设计，并宜设计为同心圆。

1.2.4 线间距设计应符合下列规定：1 区间及站内正线线间距不应小于表1.2.4 的标准，曲线地段可不加宽。

表1.2.4 正线线间距设计行车速度（km/h）350 300 250线间距（m） 1.0 4.8 4.62 正线与联络线、动车组走行线并行地段的线间距，应根据相邻一侧线路的行车速度及其技术要求和相邻线的路基高程关系，考虑站后设备、路基排水设备、声屏障、桥涵等建筑物以及保障技术作业人员安全的作业通道等有关技术条件综合研究确定，最小不应小于1.0m。

的内容及图示方法。
CHENLI
2
§4－1 公路路线工程图
公路主要是承受汽车荷载反复作用的带状工程结构物。 公路的基本组成部分：路基、路面、桥梁、涵洞、隧道、
防护工程、排水设备等。
公路工程图的组成：
（1）表达线路整体状况的路线工程图－路线平面图 路线纵断面图 路基横断面图
（2）表达各工程实体构造的桥梁、隧道、涵洞等工程
61.50
K0+800
Ht=3.80m)
At=36.8(m2)
61.99
K0+700
HAtt==108.1.27((mmC2H) )ENLI
13
AW=8.88(m2)
2.路基横断面图的绘制方法与步骤 ①要求在每一中心桩处，顺次画出每一个路基横断面图； ②路基横断面图应顺序沿着桩号从下到上，从左到右画出； ③横断面图的地面线一律画细实线，设计线一律画粗实线； ④每张图上的右上角应写明图纸序号和总张数，最后一张 纸图的右下角要画出图标。
第四章 道路路线工程图
§4-1 公路路线工程图
§4-2城市道路路线工程图
CHENLI
1
概述
道路根据它不同的组成和功能的特点，分为 公路和城市道路两种。位于城市以外的道路称为 公路，位于城市范围内的道路称为城市道路。
道路分为路线平面图、路线纵端面图、路基横 断面图。
本章将主要介绍公路和城市道路路线工程图
3.80
2.00
6.00 10.23 5.60 4.80
1 50055.30 1 60055.30
1 70056.40
挖高
1200
500
1.0%
地质情况 坡度距离
填高
中粗黏土
粉质中粗黏土
