第一章 结构与设计
[考试标准]
考试内容 考试要求 考试属性 已考点
常见结构的认识
①结构的概念
②结构的受力 a
b 必考 2016年4月选考(第8题)
2016年10月选考(第8题)
2017年11月选考(第7题)
2018年4月选考(第8题)
稳固结构的探析
①结构的稳定性
②影响结构稳定性的主要因素
③影响结构强度的主要因素
④结构与功能的关系 b
c
c
b 必考＋加试 2015年10月选考(第7、15题)
2016年4月选考(第15题)
2017年4月选考(第7题)
简单结构的设计
①结构设计的主要因素
②简单结构的设计 a
c 必考＋加试 2016年10月选考(第15题)
经典结构的欣赏
①结构的实用性
②典型结构设计的欣赏与评价 b
b 必考 未考
一、常见结构的认识
1.结构的概念
(1)结构是指事物的各个组成部分之间的有序搭配和排列。 从力学角度来说，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。
(2)构件：一个较复杂的结构由许多不同的部分组成，这些组成部分通常称为构件。
2.结构的受力
(1)构件的基本受力形式：拉力、压力、剪切力、扭转力、弯曲力。
受力形式 概念
拉力 物体所承受的拉拽力
压力 挤压物体的力
剪切力 两个距离很近，大小相等，方向相反，且作用于同一物体上的平行力
扭转力 反方向向物体两端均匀施力，使物体发生扭转形变的力
弯曲力 作用于物体，使它产生弯曲的力
(2)结构的类型
从力学架构与形态方面考虑，通常将结构分为实体结构、框架结构和壳体结构等基本类型。
结构的类型 概念 受力特点 举例
实体结构 结构体本身是实心的结构 外力分布在整个体积中 实心墙、大坝
框架结构 结构体由细长的构件组成的结构 支撑空间而不充满空间，能承受垂直和水平荷载 铁架塔、建筑用脚手架
壳体结构 结构体是层状的结构 外力作用在结构体的表面上 贝壳、头盔、水立方

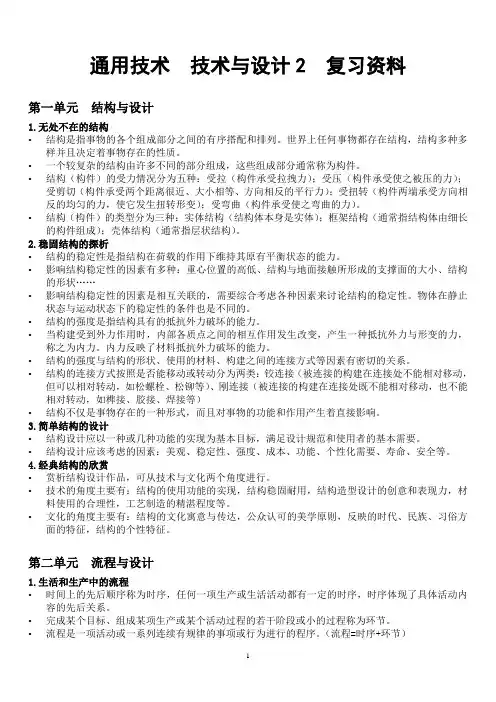

1 通用技术 技术与设计2 复习资料
第一单元 结构与设计
1.无处不在的结构
• 结构是指事物的各个组成部分之间的有序搭配和排列。世界上任何事物都存在结构，结构多种多样并且决定着事物存在的性质。
• 一个较复杂的结构由许多不同的部分组成，这些组成部分通常称为构件。
• 结构（构件）的受力情况分为五种：受拉（构件承受拉拽力）；受压（构件承受使之被压的力）；受剪切（构件承受两个距离很近、大小相等、方向相反的平行力）；受扭转（构件两端承受方向相反的均匀的力，使它发生扭转形变）；受弯曲（构件承受使之弯曲的力）。
• 结构（构件）的类型分为三种：实体结构（结构体本身是实体）；框架结构（通常指结构体由细长的构件组成）；壳体结构（通常指层状结构）。
2.稳固结构的探析
• 结构的稳定性是指结构在荷载的作用下维持其原有平衡状态的能力。
• 影响结构稳定性的因素有多种：重心位置的高低、结构与地面接触所形成的支撑面的大小、结构的形状„„
• 影响结构稳定性的因素是相互关联的，需要综合考虑各种因素来讨论结构的稳定性。物体在静止状态与运动状态下的稳定性的条件也是不同的。
• 结构的强度是指结构具有的抵抗外力破坏的能力。
• 当构建受到外力作用时，内部各质点之间的相互作用发生改变，产生一种抵抗外力与形变的力，称之为内力。内力反映了材料抵抗外力破坏的能力。
• 结构的强度与结构的形状、使用的材料、构建之间的连接方式等因素有密切的关系。
• 结构的连接方式按照是否能移动或转动分为两类：铰连接（被连接的构建在连接处不能相对移动，但可以相对转动，如松螺栓、松铆等）、刚连接（被连接的构建在连接处既不能相对移动，也不能相对转动，如榫接、胶接、焊接等）
• 结构不仅是事物存在的一种形式，而且对事物的功能和作用产生着直接影响。
3.简单结构的设计
• 结构设计应以一种或几种功能的实现为基本目标，满足设计规范和使用者的基本需要。
精品推荐范文学习

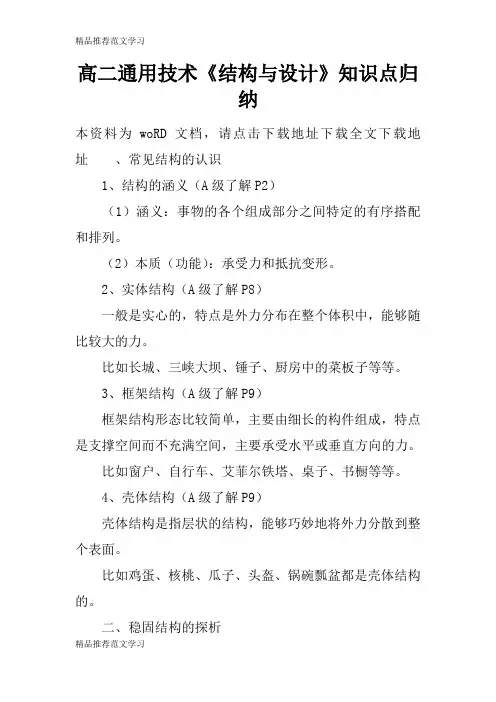

精品推荐范文学习 高二通用技术《结构与设计》知识点归纳
本资料为woRD文档，请点击下载地址下载全文下载地址 、常见结构的认识
1、结构的涵义（A级了解P2）
（1）涵义：事物的各个组成部分之间特定的有序搭配和排列。
（2）本质（功能）：承受力和抵抗变形。
2、实体结构（A级了解P8）
一般是实心的，特点是外力分布在整个体积中，能够随比较大的力。
比如长城、三峡大坝、锤子、厨房中的菜板子等等。
3、框架结构（A级了解P9）
框架结构形态比较简单，主要由细长的构件组成，特点是支撑空间而不充满空间，主要承受水平或垂直方向的力。
比如窗户、自行车、艾菲尔铁塔、桌子、书橱等等。
4、壳体结构（A级了解P9）
壳体结构是指层状的结构，能够巧妙地将外力分散到整个表面。
比如鸡蛋、核桃、瓜子、头盔、锅碗瓢盆都是壳体结构的。
二、稳固结构的探析 精品推荐范文学习
精品推荐范文学习 1、结构稳定性是指结构在负载的作用下维持其原有平衡状态的能力。（B级理解P12）
2、影响结构稳定性的主要因素有重心位置的高低、结构与地面接触所形成的支撑面的大小和结构的形状等。（B级
3、结构的强度指结构具有的的抵抗力被外力破坏的能力（B级理解P17）
4、影响结构强度的主要因素：结构的形状、使用的材料、构件之间的连接等因素有密切的关系。（B级理解P17）
5、连接方式：绞连接（轮子、轴承、风扇、人体四肢与躯干等等）、刚连接（建筑物的各个部分之间等等）。（B级理解P19）
三、简单结构的设计
1、结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足设计规范，满足使用者的基本需要XX地质版高二通用技术会考知识点总结二XX地质版高二通用技术会考知识点总结二。
2、学习结构设计应考虑的主要因素（B级理解P24）
四、赏析结构设计作品，可从技术与文化两个角度进行。
学必求其心得，业必贵于专精

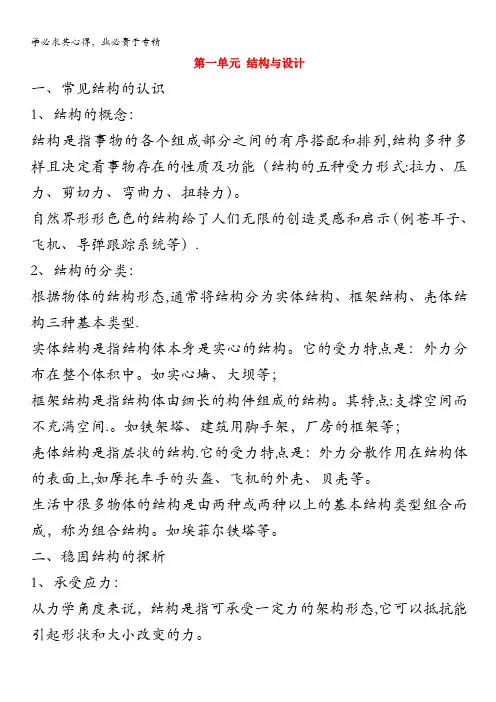

第一单元 结构与设计
一、常见结构的认识
1、结构的概念：
结构是指事物的各个组成部分之间的有序搭配和排列,结构多种多样且决定着事物存在的性质及功能（结构的五种受力形式:拉力、压力、剪切力、弯曲力、扭转力）。
自然界形形色色的结构给了人们无限的创造灵感和启示（例苍耳子、飞机、导弹跟踪系统等）.
2、结构的分类：
根据物体的结构形态,通常将结构分为实体结构、框架结构、壳体结构三种基本类型.
实体结构是指结构体本身是实心的结构。它的受力特点是：外力分布在整个体积中。如实心墙、大坝等；
框架结构是指结构体由细长的构件组成的结构。其特点:支撑空间而不充满空间.。如铁架塔、建筑用脚手架，厂房的框架等；
壳体结构是指层状的结构.它的受力特点是：外力分散作用在结构体的表面上,如摩托车手的头盔、飞机的外壳、贝壳等。
生活中很多物体的结构是由两种或两种以上的基本结构类型组合而成，称为组合结构。如埃菲尔铁塔等。
二、稳固结构的探析
1、承受应力：
从力学角度来说，结构是指可承受一定力的架构形态,它可以抵抗能引起形状和大小改变的力。 学必求其心得，业必贵于专精
当一个结构受到外力作用时，内部各质点之间的相互作用会发生改变,产生一种抵抗的力，称为内力。
应力是构件的单位横截面上所产生的内力，当应力达到某一极限(容许应力)时，结构就会遭到破坏。用公式表示为Ơ=F/S，其中F是内力,S是受力面积，Ơ是应力.
构件的受力形式多种多样，基本受力形式有拉力、压力、剪切力、扭转力和弯曲力，很多情况下，构件可能同时受到几种不同形式的力的作用.（结构的受力分析）
2、结构的稳定性：
结构的稳定性是结构在负载的作用下维持其原有平衡状态 的能力。它是结构的重要性质之一。
影响结构稳定性的因素有多种，主要有①重心位置的高低、②结构与地面接触所形成的支撑面积的大小③结构的形状、材料等。
对于一个结构而言,如果重心所在点的垂线落在结构底面的范围内，就是稳定的，不会出现倾倒。
