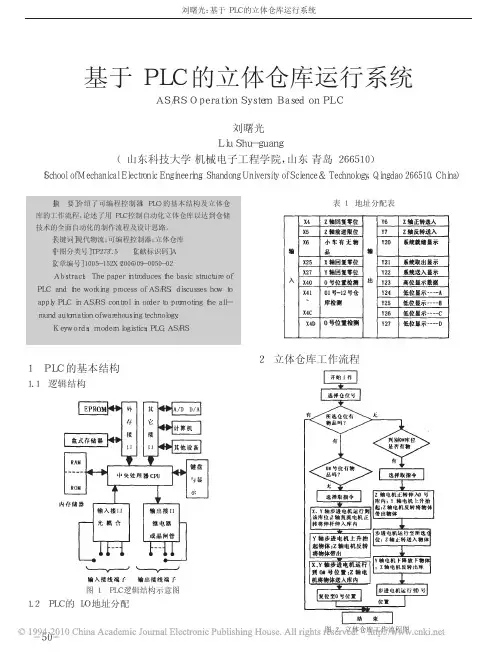

基于PLC的立体仓库运行系统

毕业设计说明书论文题目：立体仓库的PLC控制系统作者姓名：班级学号：系部：机电工程系专业：机电一体化指导教师：张君霞老师2011年4 月8 日目录摘要 (2)1.绪论 (3)1.1 设计背景及研究意义 (3)2.2 本课题设计的内容 (3)2.系统控制方案的确定 (4)2.1 自动化立体仓库控制器的简介 (4)2.2 用PLC控制立体仓库的优点 (4)2.3 系统控制要求方案 (4)2.4 系统设计的基本步骤 (5)3.系统硬件的设计 (5)3.1 系统硬件组成 (5)3.2 可编程控制器（PLC）选型 (7)3.3 PLC输入输出分配表 (8)3.4 控制结构示意图 (9)4.系统软件的设计 (10)4.1 编程语言的介绍 (10)4.2 编程软件STEP7的介绍 (10)4,3 系统软件流程图 (11)4.4 梯形图的设计 (12)5.系统的调试及结论 (12)5.1 梯形图程序的下载 (12)5.2 程序运行调试结果 (14)5.3 结论 (14)致谢 (15)参考文献 (16)附录A (17)摘要随着国民经济的迅速发展，自动化立体仓库在各行各业都得到了广泛的应用。

本设计就是采用西门子S7-200系列PLC作为核心控制元件的小型自动化立体仓库，该设计采用专用键盘作为人机接口部件，具有手动和自动操作两种操作模式，可根据用户需求人机之间进行信息交换，通过控制步进电机及其它部分，来实现3*4立体仓库的“取货“或“存货“等功能。

关键词：立体仓库、可编程控制器（PLC）、西门子S7-2001.绪论1.1本课题设计背景立体仓库的产生和发展是第二次世界大战之后生产和技术发展的结果。

50年代初，美国出现了采用桥式堆垛起重机的立体仓库；50年代末60年代初出现了司机操作的巷道式堆垛起重机立体仓库；1963年美国率先在高架仓库中采用计算机控制技术，建立了第一座计算机控制的立体仓库。

此后，自动化立体仓库在美国和欧洲得到迅速发展，并形成了专门的学科。

基于PLC的立体仓库堆垛机监控系统设计论文摘要：立体仓库堆垛机是一种高效的货物存储和搬运设备，广泛应用于物流行业。

为了实现对立体仓库堆垛机的监控和控制，本论文基于PLC技术设计了一个立体仓库堆垛机监控系统。

该系统采用了PLC作为主控制器，通过传感器实时监测货物的位置和状态，并通过人机界面呈现给操作员，实现对立体仓库堆垛机的远程监控和控制。

经过实际应用验证，该系统具有高效、稳定和可靠的特点，可以实现对立体仓库堆垛机的自动化管理。

1. 引言立体仓库堆垛机是一种现代化的货物存储和搬运设备，具有高效、快捷和节省空间的特点，被广泛应用于物流行业。

传统的立体仓库堆垛机需要操作员进行人工控制和监控，效率低下且易出错。

为了提升立体仓库堆垛机的工作效率和安全性，本论文设计了一个基于PLC的立体仓库堆垛机监控系统。

2. 系统设计2.1 硬件设计本系统的硬件设计主要包括PLC、传感器和人机界面。

PLC作为主控制器，接收传感器信号并控制输出信号，完成对立体仓库堆垛机的监控和控制任务。

传感器主要用于监测货物的位置和状态，包括货物的高度、重量和是否有货物堵塞等。

人机界面通过显示屏实时显示货物的位置和状态，并提供操作界面给操作员。

2.2 软件设计本系统的软件设计主要包括PLC程序、数据库和人机界面程序。

PLC程序通过读取传感器信号和数据库的数据来实现对立体仓库堆垛机的监控和控制。

数据库存储着货物的位置和状态信息，实时更新并提供给人机界面显示。

人机界面程序通过与PLC进行通信，实现对立体仓库堆垛机的远程监控和控制。

3. 系统实现系统实现过程中，首先进行了硬件的搭建和连接，确保PLC、传感器和人机界面正常工作。

然后编写了PLC程序，对传感器信号进行处理，并根据货物位置和状态控制输出信号。

同时，设计了数据库结构，建立了与PLC程序的数据通信。

最后，开发了人机界面程序，实现了对货物位置和状态的实时监控和控制。

4. 系统评估经过实际应用验证，本系统具有高效、稳定和可靠的特点。
