广东模安祺模具监控仪-相机数据传输格式问题

  • 格式：doc
  • 大小：26.00 KB
  • 文档页数：2

广东模安祺模具监控仪
相机数据传输格式问题
目前相机的接口形式包括模拟接口(PAL、NTSC、CCIR、RS170/EIA、非标准模拟制式)，数字接口
(Camera Link、Channel Link、LVDS/RS422)和议一些直联式数字接口（IEEE 1394、USB、以太网Ethernet）
定与视觉系统所选用相机一致，如选用数字制式还必须考虑相机的数字位数。

RS-422 及RS-644(LVDS)接口
RS-422 及RS-644(LVDS)通常是68pin 或 100pin 的高密度接口, 但各相机厂家的引脚定义不尽相
同而且采集卡引脚定义也不太一样, 因此在选定相机及采集卡后，需要更换其中的一者都必须先看看引脚
的信号的定义，也许需要重做信号线或做一个信号转换板。

Channel Link 接口
Channel Link是Camera Link的前身，能够与其兼容，接口的引脚较LVDS少了很多却仍然可以传输
大量的数据,它也没有统一的标准接头形式, 因此各厂家的产品之间依然有差异。

Camera Link接口
Camera Link标准则是由多家工业相机和采集卡大厂共同制定出來的, 标准本身是基于Channel Link
的特性, 并定义了标准的接口, 让相机与采集卡之间的信号传输更加简单化了,同時定义了基本架构(Base
Configuration), 中级架构(Medium Configuration), 及完整架构(Full Configuration) 的信号引脚规范和传
输资料量。

IEEE 1394
IEEE 1394接口，（通常也被称为FireWire或者iLink）。 因为可得到的带宽被分配到需要它的全部
设备，在节点上的最慢的设备将决定整个传输网络的带宽。

IEEE1394a是目前实现的版本。它支持100，200，和400 Mbit/s的带宽。 而IEEE 1394b是一个新
兴的标准但还没被广泛地支持，它提供一个800 Mbit/s的带宽，最多可达3.2 Gbit / s。

1394有两种工作方式： 异步（asynchronous）方式和同步（isochronous），异步方式的设计主要是
保证信息传递的可靠性，并非保证高的传输速度，它在数据的发送和接收之间通过“握手”以保证被传送的
数据被收到；而同步方式则会保证带宽， 它必须牺牲握手个过程而没有保障数据被收到。

如果可提供的带宽被给予一个同步的设备，然后设备可以每125us发送一包数据。数据包的长度由指
定设备的保留的带宽确定。同步设备把数据送到一个通道，其它设备都可以通过该通道同步接受数据包。 如
果数据包损坏或丢失，也不能重新传送。大多数1394接口的工业相机采用同步方式并且遵循DCam协议(或
称IIDC协议)。

USB 普通串口
总线(USB)是一个主从系统用于点对点通讯，目的是作为一种通用标准来取代现有的各种串行或并行
的计算机I/O 协议。主控制器担任主机，端点的其它外部设备隶属于它，下位USB设备只能与主机(通常
一台计算机)联系，但其它设备相互间不能通信。USB 1.1提供一个只12 Mbit/s的带宽， 因此，不太适合
工业相机的图像传输。有480 Mbit/s的可提供的带宽的USB 2.0则完全能达到工业相机的数据传输速度需
求。
USB也采用与1394同步方式类似的数据传输方式。USB的同步方式每125us发送一包数据。 数据
包长度确定设备分配到的带宽。与1394一样，不可能实现握手，因此也只是保证带宽而没有保证信息传
输的完整。同步方式数据传输可以达到90%可得到的带宽。即一部相机能请求并且被准许480 Mbit/s中的
90%（理论上，8 位像素图像传输率为54 Mpixel/s）。但一些其它的总线开支通常降低可提供的带宽到实
际40 Mpixel / s左右。

以太网Ethernet 作为一个局域网络协议，它起先被美国施乐公司开发，后来在与DEC和Intel合作中
获得来巨大改进，Ethernet接口使用总线形或者星形结构学并且支持数据传送率达到 1 Gbit/s，但是，最
通常使用的100baseT版本只能提供100Mbit/s的总线带宽。 Ethernet使用载波监听多路访问/冲突检测
(CSMA/CD)存取方式。

因为Ethernet允许任何设备给任何其它或全部设备随时发送数据且无需协调，数据冲突的潜在可能就
会随着网络使用设备和被传送数据的数量增大。

CSMA/CD每当数据传输冲突时指定再试，直到数据到达最后的目的地。即使有其它网络设备，例如
开关和路由器， 当在一个网络上有超过两个设备时，冲突的潜在可能被大大降低，但也不能达到理论的带
宽(100Mbit/s)。 100Mbits/s的理论带宽的100baseT 通常有效的数据传输速度为50Mbit/s，在考虑节点
开销和冲突之后，对8位的图像数据只能达到6.25Mpixel/s，不适应多数机器视觉的应用。 由于千兆位
Ethernet（1000baseT）的来临，带宽可增加到1，000Mbit/s（1Gbit/s）但其工业目的的未压缩图像数据
传输协议标准目的没被完全确定。

因此，视频制式与接口的选择需要与相机一起进行综合考虑，此外，虽然目前一起直连相机（比如USB
和IEEE1394）存在着价格较低，但考虑到复杂视觉系统对一些控制功能的需求和图像传输可靠性，因而
直连相机并不是大多数工业应用的最佳选择。

合集下载

3GWIFI无线监控图象格式无线协议区别

3GWIFI无线监控图象格式无线协议区别

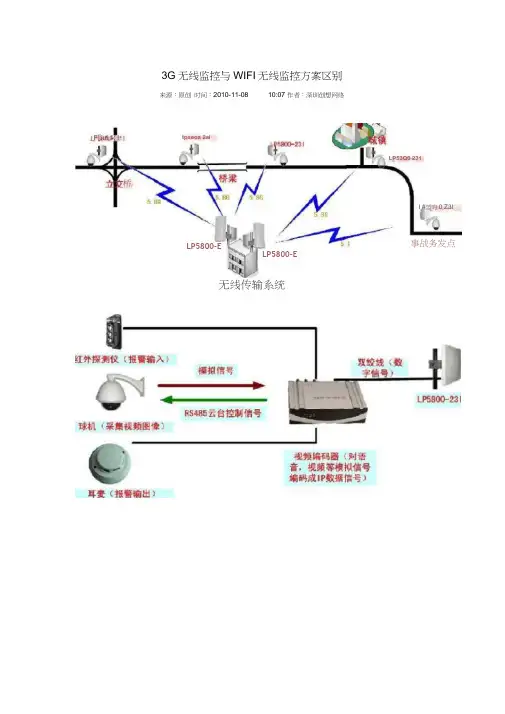

3G 无线监控与WIFI 无线监控方案区别来源：原创 时间：2010-11-08 10:07 作者：深圳创想网络无线传输系统桥LP53Q0 231I #盟旳0 Z3ILP5800-E LP5800-E_F rr iul 1; I tpseoa 2ai事战务发点语音，视频，图像采集编码系统3G无线监控与WIFI无线监控方案区别现在无线监控行业越来越成熟，市场很火爆。

当前市面上无线监控大概分为二大种：一种是3G无线监控；一种是以WIFI为载体的无线监控。

现在很多客户在选择无线监控时并不十分清楚哪种方式更适合手中的项目，下面我来说下两者的根本区别，以供朋友们选择。

一、3G无线监控：严格来说，分为2G和3G二种方式；一种是早前的2G模试，另一种是最新版的3G模试。

1、2G无线监控传输方式主要包括CDMA、GSM两种模式。

此两种模式硬件成本较低，覆盖面大，传输速度慢，理论值传输速率最高为，在实际使用中基本只达到60~80Kbps。

因为视频图像最底要求512Kbps才能流畅传输，此速度远远达不到视频要求。

因此在无线监控项目中，很少有厂商去选用。

另外一个最大的缺点是运营商收取的流量费太高，每个月，每年，都会产生大笔的费用。

一般只有在很偏远，WIFI无线设备做不到的情况下，并有一定资金时才会考虑。

2、3G无线监控是采用移动(TD-SCDMA)、电信(CDMA2000 EVDO)、联通(WCDMA) 运营商的3G技术接入方式，自09年起，经各运营商大力推广，已有不少监控厂家针对此方面研发相关的产品。

而3G突出的优点即高速的下载能力，理想值可达到3Kbps~20Mbps的传输速率，但目前因其仍处于推广阶段，因此在传输速率这方面还有待进一步考证。

linkpower樊景波表示，3G目前存在无线带宽容量有限、接入用户有限、时延长等缺陷，在多用户共享的情况下，难以保证无线视频监控的速率和时延要求，主要缺点还是运营商收取的流量费太高，一般客户无法接受。

高空探测基数据和监控信息格式讲解

高空探测基数据和监控信息格式讲解

附件2：L波段监控信息文件格式一、探空雷达监控数据格式文件命名：Z_UPAR_I_IIiii_yyyyMMddhhmmss_R_WEA_LR_SRSI.txtZ_UPAR_I_IIiii_yyyyMMddhhmmss_R_WEW_LR_SRSI.txtZ: 固定编码，表示国内交换资料；UPAR：固定编码，表示高空气象探测类；I ：表示后面编区站号；IIiii ：表示测站站号；yyyyMMddhhmmss :表示国际时的文件生成时间；R：表示运行状态信息类；WEA：表示探空；WEW：表示测风；LR：表示L波段探空雷达；SRSI：表示测站观测仪器状态信息；TXT：表示此文件为ASCII 编码文件二、探测参数文件（放球软件产生）区站号档案号年月日时分秒（均为整数，中间以半角空格分离）雷达工作状态（为整数，1代表综合，2代表雷达测风,3-综合探测、无斜距测风）接收机频率磁控管电流（%.1f格式的浮点数）接收机增益（整数）（中间以半角空格分离）印刷板11-1状态印刷板11-2状态印刷板11-3状态印刷板11-4状态印刷板11-5状态印刷板11-6状态印刷板11-7状态印刷板11-8状态（为1-正常、0-不正常，short类型，中间以半角空格分离）—1 —程序方波上程序方波下程序方波左程序方波右触发脉冲精扫触发粗扫触发仰角驱动电源+24V 方位驱动电源+24 仰角驱动模块方位驱动模块仰角上限位仰角下限位发射机过荷保护发射机反峰保护发射机过压短路（为1-正常、0-不正常，short类型）文件格式示例如下：54511 29001 2005 10 26 11 12 0911675.0 11.7 2551 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1=状态参数文件（数据处理软件产生）区站号档案号仪器号码（均为整数，中间以半角空格分离）地面瞬间气温地面瞬间气压地面瞬间湿度地面风向地面风速（均为浮点数）总云量低云量云状（编码,字符串，中间以“/”连接，缺测填写”////”）能见度天气现象（编码，中间以“/“连接，缺测填写”////”）工作方式（为整数，1代表综合，2代表雷达测风,3综合探测、无斜距测风）（均为整数，中间以半角空格分离）年月日时分秒（施放时间）时分（探空终止时间）探空终止高度时分（测风终止时间）测风终止高度（均为整数，时间格式为2005 10 26 10 01 00，高位不足，补0，中间以半角空格分离）球坐标总数（整数）时间（整数）仰角方位角（%.2f的浮点数）斜距高度（整数，中间以半角空格分离）…文件格式示例如下：59663 23018 24605515.0 1009.2 97 23 2 10 10 CUU/FCB 0.101/56 1—2 —2005 10 26 11 12 07 15 26 22372 15 26 21504140 0.00 120.00 63 881 49.95 217.94 410 4072 58.25 236.01 794 7663 67.12 268.21 1221 12154 72.32 293.90 1489 15085 73.48 335.88 1876 18886 63.83 26.71 2342 21907 56.22 47.07 2997 25788 51.56 53.00 3679 29689 49.24 53.94 4257 331010 47.56 60.15 4867 367711 44.57 67.98 5681 407012 42.13 71.95 6500 444313 39.62 74.55 7442 4828=注：缺测数据项以“////”，表示。

监控摄像机解码器适用协议大全

监控摄像机解码器适用协议大全

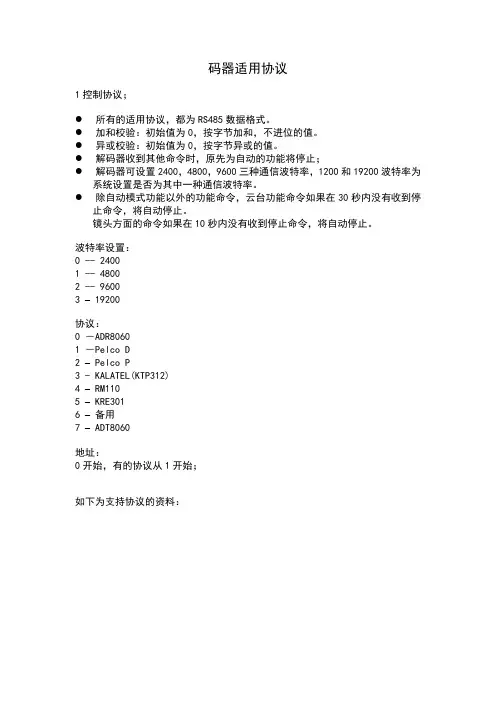

码器适用协议
