高桩码头课件

第41页/共182页
上部结构
桩基基桩
接岸结构
耐久措施
“临界深度”指桩进入硬土层超过某一深度后，端阻力不再随进深而增加，基本接近一常数。工民建桩基规范规定砂土、碎石土临界深度约为3～6倍桩径；粉土和粘性土约为5～10倍桩径，硬粘土约为7倍桩径。（9）在桩端以下4倍桩径范围内，如存在软弱土层时，应考虑冲剪破坏的可能性。或干脆穿透它。
接岸结构
耐久措施
第37页/共182页
上部结构
桩基基桩
4、预制构件的安装 预制构件搁置面上宜采用水泥砂浆找平，其厚度宜取10～20mm。水泥砂浆等级计算确定，但不宜低于M20，并应考虑耐久性要求。5、构件内力计算模式 高桩码头构件设计，应分别根据构件在施工时期和使用时期的边界条件，如梁板为简支或连续、桩顶自由或嵌固以及受荷情况等，进行计算。
第14页/共182页
组成特点
设计条件
设计原则
结构型式
当采用板桩墙接岸结构后，由于岸坡稳定的改善，桩台宽度大幅缩减，这就形成了常说的“窄桩台”，窄桩台一般仅有1个桩台，其接岸结构采用的多是板桩墙结构。
第15页/共182页
组成特点
设计条件
设计原则
结构型式
第16页/共182页
组成特点
第12页/共182页
组成特点
设计条件
设计原则
结构型式
在高桩码头中，接岸结构前沿线与码头前沿线的距离是关键参数。随着码头水深的加大，为保证岸坡的稳定，这个距离也在加大，以致桩台结构的宽度也在加大。
第13页/共182页
组成特点
设计条件
设计原则
结构型式
此时，满堂式码头桩台又划分为前、后方桩台两个，甚至前、中、后3个桩台。这就形成了常说的“宽桩台”，宽桩台一般有多个桩台组成，其接岸结构采用的多是挡土墙结构。

2
桥墩基础施工
根据地质勘察结果，进行桥墩基础的施工。
3
桥墩施工
根据设计要素，进行高桩码头的桥墩程中的应用
高桩码头在各种码头工程中发挥着重要作用，如 沿海港口等。
河流、湖泊和海洋工程中的应用
高桩码头在河流、湖泊和海洋等水域工程中起到 重要的桥梁作用，如桥梁、码头等。
高桩码头的风险防范
1 高桩码头的安全问
题
高桩码头施工和使用过 程中存在一定的安全隐 患，如承载能力不足、 水文条件恶劣等。
2 风险预测与预防
对高桩码头施工和使用 过程中的风险进行预测 和预防，保障施工和使 用安全。
3 事故处理
当高桩码头发生事故时， 及时采取有效措施进行 处理，减少损失和影响。
结论
高桩码头的未来发展趋势
《高桩码头》PPT课件
高桩码头是指桥梁桥墩采用特殊设计和施工工艺，以适应特殊的水文条件和 航道条件，进而满足码头工程建设的需求。
高桩码头简介
高桩码头是一种采用特殊构造和设计的码头，能够适应各种复杂的水文条件 和航道条件。高桩码头具有良好的稳定性和承载能力。
高桩码头有着广泛的应用场景，包括河流、湖泊和海洋等不同类型的水域码 头工程。
随着水域工程的发展，高桩码头将在更多领域得到应用和发展。
高桩码头的应用前景
高桩码头在水域工程建设中有着广阔的应用前景，将对水域工程的建设起到重要的促进作用。
总结与展望
通过本课件的学习，我们能够充分理解高桩码头的设计、施工和应用，为水域工程的发展做 出更大贡献。
高桩码头的设计要素
高桩码头的类型
高桩码头可以分为斜杆高桩码头、桁架高桩码头和阻力高桩码头等不同类型。
材料选择
高桩码头的材料选择十分重要，常用的材料有钢、混凝土等。

4）当条件不允许做平行于码头纵横轴线的基线时，可用前方任意角 交汇进行细部测量。此时若码头轴线与设计采用坐标不平行，为 了简化细部测量点的坐标值计算，应建立与码头轴线相平行的施 工坐标系。
①施工坐标系原点的选择，应使码头平面处于第一象限内，有利于校 核，简化计算。
②平面控制点的位置和数量，宜使细部测量点的前方交汇角在80°～ 130°之间，以提高测量精度。发展方向是GPS定位或全站仪测控。

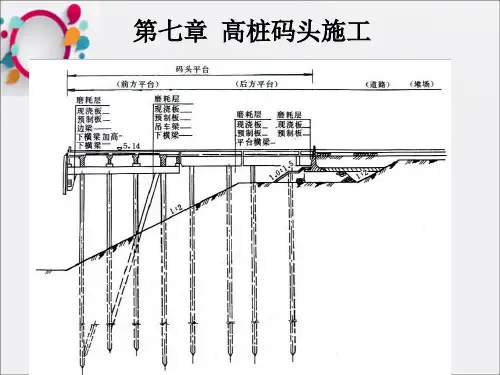

第七章 高桩码头施工
第一节 高桩码头的基本组成
（一）桩
①钢筋砼桩
普通钢筋砼桩； 预应力（抗裂性能好）钢筋
砼桩（空心或实心）；
大直径钢筋砼管桩（外海深 水）。
大直径钢筋砼管桩
②钢管桩
开口桩（无桩尖）：容易 沉桩，形成土塞后承载力 足够。最终承载力比同直 径的闭口桩少20%。
半封闭尖桩
全半封闭尖桩
2）柴油锤
工作原理类似内燃机。 优点：构造简单，使用方
便，不需供气设备，使 用费用低。
柴 油 锤
• 缺点：低温时启 动困难，软土上 打桩时贯入度大， 不易反弹，往往 不能连续工作， 打击力不易控制， 残油飞溅。
一般为筒式柴油锤。f一般35～60次/min，锤芯重 2～10t。
锤击能近似计算：
船取桩→…
三、沉桩注意事项
1）斜坡上下桩定位，适当偏向坡定方向定位下沉 （提前量）。
2）锤、替打和桩始终保持一条直线，以免偏击和 蹩劲沉桩。
3）自沉或压上锤和替打后，纠偏只能“微”调船 位和龙口，尤其对钢筋砼桩，防止桩蹩断、裂。
4）随潮水涨落松紧缆，保持船位不变，防止个别 锚缆受力过大。
5）沉桩记录要准确，尤其是停锤前几阵的贯入度 和锤冲击部分的反跳高度。

优点：适宜作成透空结构，其结构轻，减弱波浪的效果好， 砂石料用量省，对于挖泥超深的适应性强。
缺点：对地面超载和装卸工艺变化的适应性差，耐久性不 如重力式和板桩式码头，构件易损坏且难修复，抗震性能 较差。施工需要打桩设备，造价一般较高。
适用条件：可以沉桩的各种地基，特别适用于软土地基。 在岩基上，如有适当厚度的覆盖层，也可采用桩基础，覆 盖层较薄时，可采用嵌岩桩。
适用：水位变化较大，岸坡土质较好的码头。
二、高桩码头的一般构造
基桩
桩帽
高
桩
横梁
码 头
纵梁
的
面板和面层
构 造
靠船构件和系靠船结构
构件的连接与搁置
增强结构耐久性措施
港口工程
34
基桩
港口工程
基桩分类
钢筋混凝土桩
预制桩 钻孔灌注桩
高桩码头的组成
接岸结构：减小码头结 构的宽度并与岸衔接， 可采用各种挡土结构， 如前板桩墙、后板桩墙， 重力式矮挡土墙等。
岸坡：根据码头前波浪 大小、水流流速和岸坡 的土质情况，考虑是否 护坡和采用什么的护坡。
码头设备：船舶系靠和 装卸作业。
港口工程
岸坡
接岸结构
11
高桩码头的平面布置形式
连片顺岸式
19
高桩码头的结构型式
插板
面板
靠船构件
下层横梁
横梁 基桩
双层系靠设施梁板式高桩码头
港口工程
20
高桩码头的结构型式
面板
钢靠系船梁 钢靠船立柱
桩帽
横梁 基桩
港口工程
多层系靠设施梁板式高桩码头
21
港口工程
高桩码头的结构型式
横梁 多层系船设施
桩帽
