第4章受弯构件斜截面承载力计算

则按构造要求配置箍筋，否则，按计算配置腹筋
计算剪力值的确定
《公路桥规》规定：取离支点中心线梁高一半处的剪力 设计值 V ；其中不少于60%由混凝土和箍筋共同承担； 不超过40%由弯起钢筋（按45º弯起）承担，并且用水平 线将剪力设计值包络图分割；
箍筋设计 假设箍筋直径和种类，箍筋间距为
箍筋可减小斜裂缝宽度，从而提高斜截面上的骨料咬力。
箍筋限制了纵向钢筋的竖向位移，阻止混凝土沿纵向 钢筋的撕裂，提高了纵向钢筋的销栓作用。
可见，箍筋对提高斜截面受剪承载力的作用是多方面的和 综合性的。
2、剪力传递机理（见下图）——桁架－拱模型：
拱I： 相当于上弦压杆 拱Ⅱ、拱Ⅲ： 相当于受压腹杆
否
是否通过 是
计算结束
§4.3 受弯构件的斜截面抗剪承载力
计算依据：以剪压破坏为基础 一般是采用限制截面最小尺寸防止发生斜压破坏； 限制箍筋最大间距和最小配箍率防止发生斜拉破坏
一、基本公式及适用条件 计算图式：
基本公式：（半经验半理论）
Vu Vc Vsv Vsb Vcs Vsb
抗剪能力：
斜截面受剪承载力主要取决于构件截面尺寸和混凝土抗 压强度，受剪承载力比剪压破坏高。
破坏性质：属脆性破坏
除上述三种主要破坏形态外，有时还可能发生局部挤压 或纵向钢筋锚固等破坏。
四、有腹筋简支梁斜裂缝出现后的受力状态
无腹筋梁斜截面受剪承载力很低，且破坏时呈脆性。 故《公桥规》规定，一般的梁内都需设置腹筋。配置腹筋是 提高梁斜截面受剪承载力的有效方法。在配置腹筋时，一般 首先配置一定数量的箍筋，当箍筋用量较大时，则可同时配 置弯起钢筋。
V fcbh00
0. 0. 0. 0. 0.1

抗剪计算

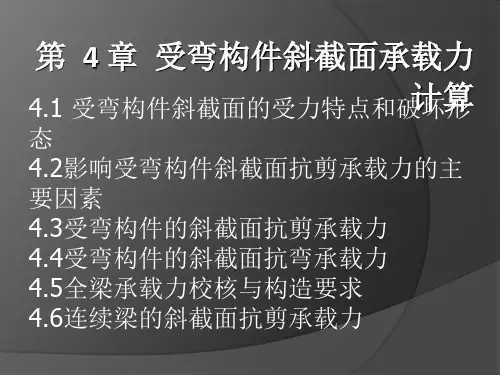

第四章 受弯构件斜截面承载力计算
• 4.1 概述 • 4.2 无腹筋简支梁斜裂缝旳形成 • 4.3 无腹筋梁旳斜截面破坏形态 • 4.4 影响斜截面受剪承载力旳主要原因 • 4.5 斜截面受剪承载力计算 • 4.6 构造要求
1
抗剪计算
4.1 概 述
为了预防受弯构件发生斜截面破坏，应使构件有一种合理旳截面尺 寸，并配置必要旳箍筋。
将明显增大，成为单薄区域；
2、斜裂缝出现后与纵筋相交处E 点纵筋旳拉应力将忽然增大。
s
Ts As
V a As rh0
Mc As rh0
E 点纵筋应力 s 由 C 点旳弯矩 Mc 决定 MC M E 斜裂缝出现后 E 点纵筋旳拉应力将忽然增大。
斜截面破坏为脆性，设计中经过截面尺寸和配置腹筋防止 8
抗剪计算
为临界斜裂缝。临界斜裂缝出现后，梁还能继续增长荷载。最终，剩余
截面缩小，剪压区砼到达砼复合受力时强度而破坏。破坏处可看到诸多
平行旳短裂缝和砼碎渣。与斜拉破坏相比，剪压破坏时旳梁旳承载力较
高。
12
抗剪计算
4.3.2 无腹筋梁沿斜截面破坏旳主要形态
3、斜压破坏
λ<1(均布荷载作用下当跨高比 l / h <3)时发生，常发生斜压破坏。斜裂
点3
tp
最大，
cp
cp
450 tp
点1
点2： 位于受压区内，因为压应力 c 旳存在，主拉应力 tp
减小，而主压应力 cp 增大， tp 旳方向与梁轴线旳夹角不小于45。；
点3： 位于受拉区内，因为拉应力 t 旳存在，主拉应力 tp
增大，而主压应力 cp 减小， tp 旳方向与梁轴线旳夹角不大于45。； 4

一般受弯构件
V ≤ Vu = Vcs = 0.7 f t bh0 + 1.25 f yv Asv h0 s
集中荷载作用下的独立梁
Vcs = 1.75 f t bh0 A + f yv sv h0 λ + 1.0 s

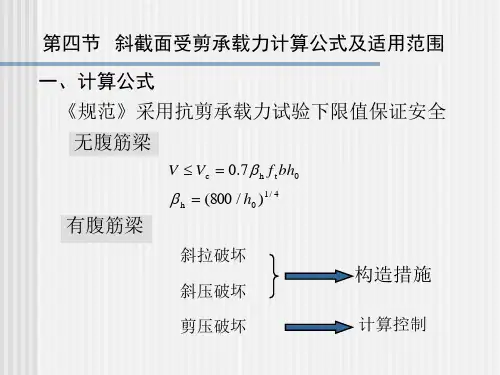

第四节 斜截面受剪承载力计算公式及适用范围 一、计算公式 有腹筋梁 2、同时配有箍筋和弯起钢筋
第四节 斜截面受剪承载力计算公式及适用范围 一、计算公式 《规范》采用抗剪承载力试验下限值保证安全 无腹筋梁
V ≤ Vc = 0.7 β h f t bh0
β h = (800 / h0 )1 / 4
有腹筋梁
斜拉破坏 斜压破坏 剪压破坏
构造措施
计算控制
第四节 斜截面受剪承载力计算公式及适用范围 一、计算公式 有腹筋梁 1、仅配有箍筋
下限值
最小配箍率
ρ sv =
Asv ≥ ρ sv,min bs
ρ sv,min = 0.24 f t / f yv
V ≤ Vu = Vcs + Vsb
Vsb = 0.8 f y Asb sin α s
第四节 斜截面受剪承载力计算公式及适用范围 二、适用范围 上限值
最小截面尺寸
hw / b ≤ 4
V ≤ 0.25β c f c bh0
V ≤ 0.2β c f c bh0
Hale Waihona Puke hw / b ≥ 6hw 4 < hw / b < 6 V ≤ 0.025(14 − )β c f c bh0 b

ρsv=nAsv1/bs=0.15%＞ρsv,min=0.13% Vcs=0.7ftbh0+1.25fyvAsv/sh0=150.15kN 取弯起角αs=45°。
第一排弯起钢筋截面面积Asb
Asb≥(V1-Vcs)/(0.8fysinαs)= 472.91mm2 将纵向钢筋中间部位一根弯起(1 25）， Asb=490.9mm2＞472.91mm2，故满足要求。
【例4.10】钢筋混凝土矩形截面简支梁，两端支承在砖墙 上，净跨度ln=4660mm(图4.41)；截面尺寸b×h=250mm ×550mm。该梁承受均布荷载，其中恒荷载标准值 gk=25kN/m（包括自重），荷载分项系数γG=1.2，活荷 载标准值qk=42kN/m，荷载分项系数γQ=1.4；混凝土强 度等级为C20（fc=9.6N/mm2, ft=1.1N/mm2)，箍筋采用 HPB235级钢筋（fyv=210N/mm2），按正截面承载力已 配HRB335级钢筋4 25为纵向受力钢筋（fy=300N/mm2）。 试求腹筋数量。 【解】（1） 计算剪力设计值。支座边缘处剪力设计值为 V1=1/2(γGgk+γQqk)ln=206.9kN
对于承受以集中荷载为主的矩形截面独立梁，应改用
V Vcs 0.8 f y Asb Sin s Asv 1.75 ft bh0 1.25 f yv h0 0.8 f y Asb Sin s 1 s
图4.38
抗剪计算模式
(a) 仅配有箍筋；(b) 同时配置箍筋和弯起筋
4.4.3.2 公式适用条件
应按公式（4.38）复核，得 0.25βcfcbh0=223200N＞V=200000N 截面尺寸满足要求。 （3） 确定是否需要按计算配置腹筋。 由公式（4.41) 0.7ftbh0=71610N＜V=200000N 需进行斜截面受剪承载力计算，按计算配置腹筋。 （4） 箍筋计算。由公式（4.34）得 Asv/s≥(V-0.7ftbh0)/(1.25fyvh0) =1.05mm2/mm
