DCS系统简介1

补水电磁阀根据液 位联锁进行“自动 模式”开关
两台上水泵“自 动模式”循环启 动
排污设备“自动模式” 下根据排污步骤排污
对于报警的处理步骤
DCS系统报警分类： 1：系统报警：操作站，控制站，网络，等设备进行实时检测； 2：过程报警：按照工艺指标对生产过程数据的异常发出的报警； 组显示 显示带有报警源的图片。组显示应当使操作员能够直接从总视图 跳到所有层次级别都组合在一起的显示中。也应当使操作员能够 直接从总视图跳到发生警报的显示中。组显示中各个不同的图标 代表不同的含义，具体如下： A（红底白字），过程值报警。 W（黄底黑字），过程值警告。 S（黑底黄字），系统错误。 O（紫底白字），操作员提示信息。 X（灰底白字），禁用消息。
五、S7-400H硬件冗余
S7-400H是西门子提供的冗余系统，为双机架 硬件级热备产品，主从两个机架，两套完整独 立的系统。两套机架上的热备单元通过光纤通 讯。可能通过它的冗余功能，实现减少因故障 或错误而导致的生产损失。
冗余系统的目的：停车成本越高，越值得采用冗余系统。 SIMATIC H系统的优点：处理贵重原料，停车或不合格产品成 本昂贵，系统瘫痪导致重新开车费用高，无需操作人员的场合
有毒有害气体报警仪报警处置方法
目的: 在发生有毒有害气体泄露报警及时进行处置，增强职工应对处 置能力，确保人身安全，保护厂区的财产安全。 •岗位工接到有毒有害气体报警器报警后，及时通知煤防站以及班 长安全管理人员。 •煤防站、电仪车间、当班班长及安全管理人员当接到有毒有害气 体报警器报警的信息后，应尽快赶到现场进行处理。 •岗位工配合煤防站确定是否该区域内有泄露现象，并上报安全管 理人员。 •遇到有毒有害气体事发工段时开启防爆排风扇。同时，要谨慎行 事，必须携带相关的防护器具，在事发现场不得使用电话，进入 泄露区必须关闭手机，禁止携带明火。 •岗位工煤防站对泄露位置进行查找，并配合电仪现场人员进行检 查维修处理。 •如有发现不适者，应小心妥善处理，等待救护人员抵达现场。 •泄露要查明原因，并进行记录和存档。

关于DCS控制系统的功能与原理说明什么是DCS控制系统？DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。

即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。

它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。

首先，DCS的骨架—系统网络，它是DCS的基础和核心。

由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。

对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。

这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。

因此，衡量系统网络性能的指标并不是网络的速率DCS，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。

系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。

为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。

这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。

在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。

DCS控制系统的功能组成典型的DCS体系结构分为三层，第一层为分散过程控制级；第二层为集中操作监控级；第三层为综合信息管理级。

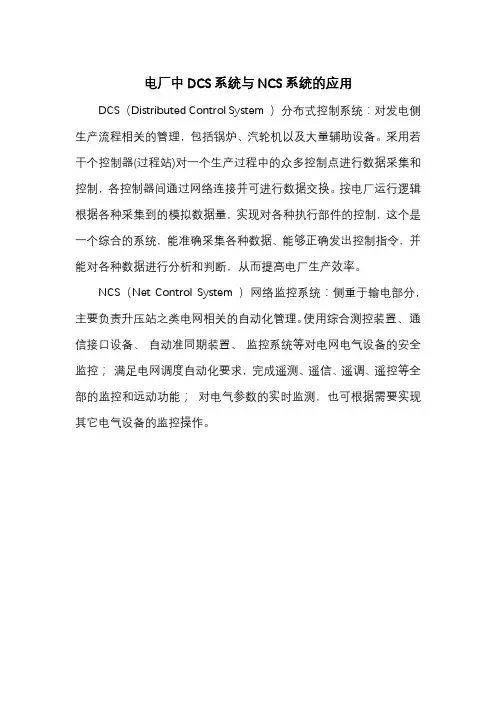

电厂中DCS系统与NCS系统的应用
DCS（Distributed Control System ）分布式控制系统：对发电侧生产流程相关的管理，包括锅炉、汽轮机以及大量辅助设备。

采用若干个控制器(过程站)对一个生产过程中的众多控制点进行数据采集和控制，各控制器间通过网络连接并可进行数据交换。

按电厂运行逻辑根据各种采集到的模拟数据量，实现对各种执行部件的控制，这个是一个综合的系统，能准确采集各种数据、能够正确发出控制指令，并能对各种数据进行分析和判断，从而提高电厂生产效率。

NCS（Net Control System ）网络监控系统：侧重于输电部分，主要负责升压站之类电网相关的自动化管理。

使用综合测控装置、通信接口设备、自动准同期装置、监控系统等对电网电气设备的安全监控；满足电网调度自动化要求，完成遥测、遥信、遥调、遥控等全部的监控和远动功能；对电气参数的实时监测，也可根据需要实现其它电气设备的监控操作。

ACM11 （RS232通讯模件）
ACM112 （RS485通讯模件）
集散控制系统的DCS构成及概念
CENTUM-CS集散控制系统
网络
CENTUM-CS的网络根据用途分为V网络、E网络及Ethernet3种网 络。 V网络是FCS与其他站（ICS、ABC、ACG等）连接的实时控制网络， 可双重化通讯。 Ethernet网是ICS与EWS工程师站、上位系统连接的网络，通讯协 议为TCP/IP。 E网络是ICS间连接的内部网络，电气规格等同于Ethernet。
现场控制器
现场控制站是一个可独立运行的计算机监测与控制系 统。一般由CPU卡、电源卡、通讯卡、输入输出卡等 组成。
集散控制系统的DCS构成及概念
集散型控制系统的特点和一般结构
人机接口
实现集中显示、操作和管理，包括操作站、工程师站 等。
数据公路
是连接现场控制站、人机接口等的网络和总线。
集散控制系统的DCS构成及概念
μXL集散控制系统
现场控制单元（MFCD，MFSD）
常用输入输出插件：MAC2（多点控制用模拟输入输出插件，输入输出各8点） VM1 （多点模拟量输入插件，输入16点） PM1 ST2 ST3 ST4 ST5 ST6 ST7 （多点脉冲输入插件，输入16点） （多点状态量输入输出插件，输入输出各16点） （多点状态量输入插件，输入32点） （多点状态量输出插件，输出32点） （多点状态量输入输出插件，输入输出各32点） （多点状态量输入插件，输入64点） （多点状态量输出插件，输出64点）
供电端子
集散控制系统的DCS构成及概念
CENTUM-CS集散控制系统
节点（NODE）
节点可分为19“机架型节点和机柜安装型节点。 节点接口单元NIU由通讯卡和电源卡组成，可双重化。 输入/输出单元IOU由连接过程信号的输入/输出组件IOM及组件箱 组成。 常用组件箱 AMN11（输入输出模拟信号组件箱） AMN31（端子板输入输出 组件箱） AMN33（通讯模件组件箱） 输入输出组件把过程信号转换为FCS内部使用的数字数据，输出 组件把内部数据转换为模拟或接点信号进行输出。
