广泰数控GREAT-150iT

姓名：无声足迹

学号：174010041041

年级：17级

班级：机械电子工程（2）班

1

目录

一、 机床回零 ........................................................................................................................... 2

二、 对刀步骤 ........................................................................................................................... 2

三、 建立工作坐标系 ............................................................................................................... 4

四、 程序清单、成品图 ........................................................................................................... 4

2

一、 机床回零

打开电源后，平面会提示回参考点，然后点确认键，再按回参考点的键，如图，然后屏幕上会出现如图所示的提示，接着在框框中输入“A”，按下确认键，机床就会成功回到零点了，如图一样就表示ok了。

二、 对刀步骤

Z轴方向的对刀：把机床视图切换为二维，装夹毛坯，装夹刀具，接着按下这个键，让主轴转起来。按手动操作按钮，接着按此些键进行试切对刀操作，对毛坯表面进行试切如图，切好端面3

后，将刀具沿X负方向退回，按下此键，然后再按下此键，屏幕如图显示，然后选择“G54 Z”，如图，按下确认键，之后会有如图的提示，将框框中的值清空，输入刚刚Z轴显示的值，就输入“-390.095”，点确认键保存起来，Z轴就对刀成功了，然后回到主界面进行X轴的对刀。

X轴方向对刀：将刀尖沿毛坯外圆表面并沿着负Z方向移动一定的距离，如图，然后停止主轴转动，测量切切掉部分外圆的直径，如图，假设测得“60mm”。接着按下此键，之后再按下此键，然后选择“G54X”，如图，按确认键，屏幕会有如图提示将框框中的数值清空，然后4

将X轴的值（如图）减去刚刚测得的直径（60mm），也就是用“-182.086-60”等于“-242.086”，将“-242.086”填入清空的框框中，然后按确认键，X轴方向对刀成功。

Z轴和X轴都对刀成功，那么对刀就完成了。

三、 建立工作坐标系

对刀的过程中，经常选择X轴Z轴在毛坯外圆的右端面处的交线的交点为原点，建立O-X-Z的G54工件坐标系，这样相对机床坐标系的工件坐标系就建好了。

四、 程序清单、成品图

O0012

N0010 g54;

N0020 g00 x150 z100;

N0030 T0101 m03 s600 F1;

N0040 g73 U20 R10;

N0050 g73 p60 q135 u0.5 w0.2 f0.2;

N0060 g00 x80 z0;

N0070 g01 x20 z0;

N0075 g03 x26 z-10 r5;

N0080 g01 x26 z-18;

N0090 g01 x70 z-18;

N0100 g03 x72 z-24 r4;

N0110 g03 x40 z-40 r30;

N0120 g03 x60 z-60 r40;

N0130 g03 x20 z-115 r100;

N0135 g01 x40 z-115;

N0140 g70 p60 q135;

N0150 m30;

程序成图如下 5

程序走刀图如下

合集下载

西门子系统参数的意义

西门子系统参数的意义

西門子系統參數的意義(1)

西門子系統參數的意義

[post] 10000 機床軸名稱

10002 NCK機械軸的邏輯圖

10008 PLC 控制的軸的最大號碼

10010 方式組的通道有效

10050 基本系統迴圈時間

10059 Profibus 報警識別字(只對內部)

10060 位置控制迴圈係數

10061 位置控制迴圈

10062 位置控制迴圈延遲

10065 位置設定延遲

10070 插補運算器的周期係數

10071 插補迴圈

10072 通訊任務周期的係數

10074 PLC任務比插補任務的係數

10075 PLC迴圈時間

10080 取樣實際值分配係數

10082 速度設定輸出的超前時間

10083 位置控制器輸出保持時間的偏置

10085 中斷程式段監控時間(失效-啟動)

10088 重新啓動延遲

10089 缺少匯流排時脈衝抑制的等待時間

10090 監控周期的係數

10091 檢查周期時間的顯示

10092 安全資料再確認迴圈時間顯示

10093 SPL文件存取號

10094 安全報警禁用級

10095 安全方式遮罩

10096 安全診斷功能

10097 對於 SPL-差額停止反應

10098 PROFIsafe 通訊的係數

10099 PROFI安全 通訊迴圈時間

10100 最大PLC周期

10110 PLC確認的平均時間

10120 PLC啓動的監控時間

10130 與MMC通訊的時間限制

10131 過載時螢幕更新處理

10132 在零件程式中監控時間MMC命令

10134 同時發生的MMC節點數量

10136 PCS位置的顯示方式

10140 與驅動通訊的時間限制

10150 與驅動通訊的係數

10160 與MMC通訊的係數

10165 預留：

10170 MMC任務的啓動時間限制

10180 MMC任務到準備任務的係數

10185 NCK運行時間分量

10190 類比的換刀時間

斯沃数控仿真广数车床操作和编程

斯沃数控仿真广数车床操作和编程

精心整理

斯沃数控仿真广数车床操作和编程目录

第一章斯沃数控仿真软件概述........................................2

1.1斯沃数控仿真软件简介...........................................2

1.2斯沃数控仿真软件的功能.........................................2

1.2.1控制器.......................................................2

1.2.2功能介绍......................................................3

第二章斯沃数控仿真软件操作........................................5

2.1软件启动界面...................................................5

2.1.1试用版启动界面...............................................5

2.1.2网络版启动界面................................................8

2.1.3单机版启动界面................................................8

2.2工具条和菜单的配置.............................................9

2.3文件管理菜单...................................................9

2.3.1机床参数......................................................13

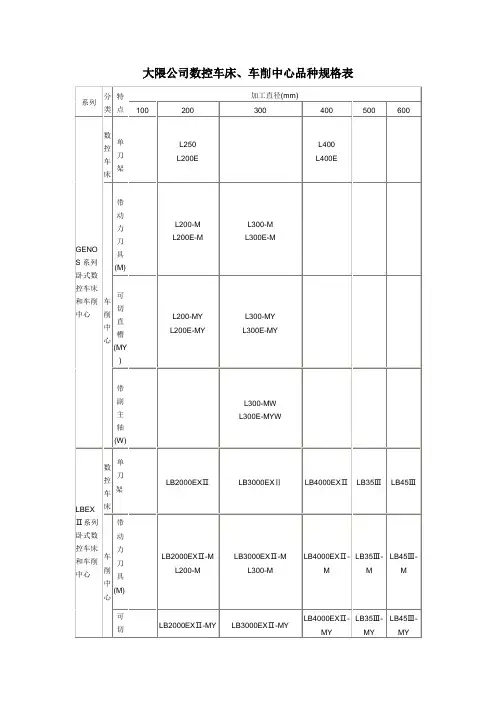

大隈产品规格
