部分单相电动机的绕组数据汇集

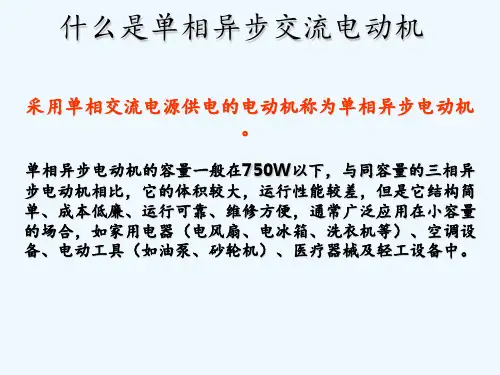

单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。单相异步电动机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。
单相异步电动机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。起动特性和运行特性。
通常根据电动机的起动和运行方式的特点，将单相异步电动机分为单相电阻起动异步电动机、单相电容起动异步电动机、单相电容运转异步电动机、单相电容起动和运转异步电动机、单相罩极式异步电动机五种。
部分单相电动机的绕组数据汇集
产地:山东文登电机厂型号:YC290L4-2功率:2.2KW(3HP)
主绕组:Φ0.90漆包线×3根Φ0.90×1根
付绕组:Φ.90
主绕组:7匝 9匝 14匝 15匝 15匝
付绕组:15匝 25匝34匝
铁芯尺寸: 内径76×长度152
产地:威海恒大电机(集团)有限公司型号:YC290L4-2功率:2.2KW
主绕组:Φ0.93×4
付绕组:Φ0.83×1
主绕组:7匝 10匝 14匝 14匝 14匝
付绕组:12匝 23匝34匝
铁芯尺寸: 内径76×长度152
产地:山东文登恒达电机厂型号:YC290L4-2功率:2.2KW
主绕组:Φ0.95×4
付绕组:Φ1.06×1
主绕组:7匝 10匝 13匝 14匝 14匝
付绕组:7匝 18匝28匝
铁芯尺寸: 内径76×长度152
产地:山东文登华威电机厂型号:YC290L4-2功率:2.2KW(双峰值)
主绕组:Φ1.0×2(转子长度110MM)
付绕组:Φ0.74×1
主绕组:9匝 14匝 17匝 24匝 25匝
付绕组:24匝 25匝35匝42匝
铁芯尺寸: 内径76×长度150

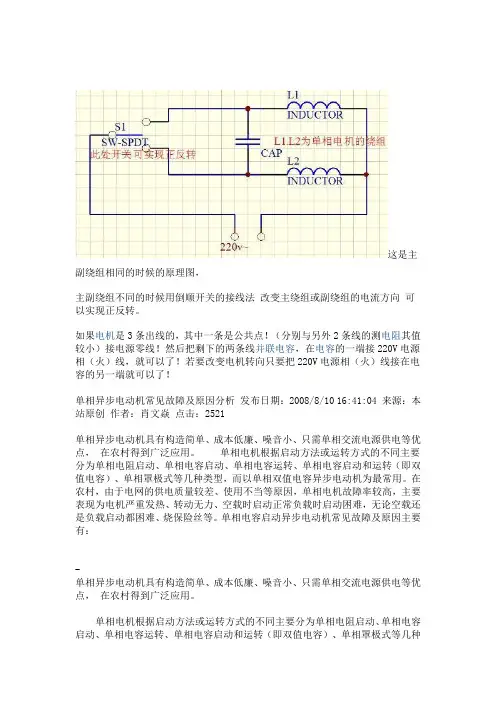

这是主副绕组相同的时候的原理图，
主副绕组不同的时候用倒顺开关的接线法 改变主绕组或副绕组的电流方向 可以实现正反转。
如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！
单相异步电动机常见故障及原因分析 发布日期：2008/8/10 16:41:04 来源：本站原创 作者：肖文焱 点击：2521
单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点， 在农村得到广泛应用。 单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。单相电容启动异步电动机常见故障及原因主要有：
-
单相异步电动机具有构造简单、成本低廉、噪音小、只需单相交流电源供电等优点， 在农村得到广泛应用。
单相电机根据启动方法或运转方式的不同主要分为单相电阻启动、单相电容启动、单相电容运转、单相电容启动和运转（即双值电容）、单相罩极式等几种类型，而以单相双值电容异步电动机为最常用。在农村，由于电网的供电质量较差、使用不当等原因，单相电机故障率较高，主要表现为电机严重发热、转动无力、空载时启动正常负载时启动困难，无论空载还是负载启动都困难、烧保险丝等。单相电容启动异步电动机常见故障及原因主要有：
故障1:电源正常，通电后电机不能启动。原因是:1电机引线断路，此时电机没有电流声音；处理办法即：检查开关保险丝和电机内部绕组是非开路。2主绕组或副绕组开路，此时电机会有电流声音电压高的话在空载状态下电机可以启动；处理方法：检查离心开关和启动绕组是非开路。3离心开关触点合不上；4电容器开路；5轴承卡住；&转子与定子碰擦。

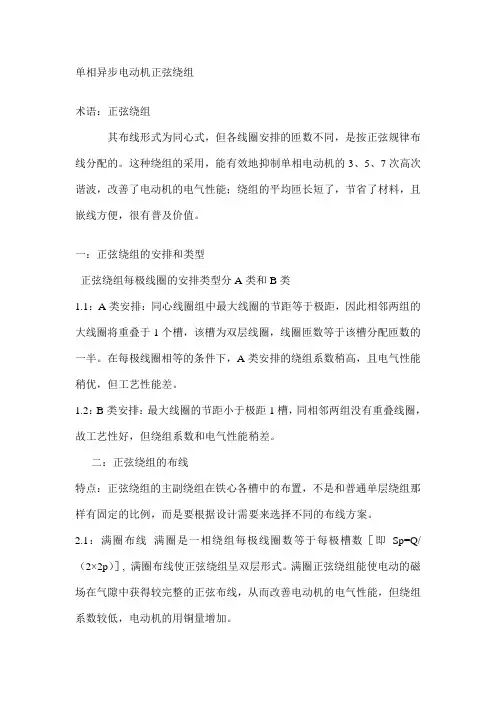

单相异步电动机正弦绕组
术语：正弦绕组
其布线形式为同心式，但各线圈安排的匝数不同，是按正弦规律布线分配的。这种绕组的采用，能有效地抑制单相电动机的3、5、7次高次谐波，改善了电动机的电气性能；绕组的平均匝长短了，节省了材料，且嵌线方便，很有普及价值。
一：正弦绕组的安排和类型
正弦绕组每极线圈的安排类型分A类和B类
1.1：A类安排：同心线圈组中最大线圈的节距等于极距，因此相邻两组的大线圈将重叠于1个槽，该槽为双层线圈，线圈匝数等于该槽分配匝数的一半。在每极线圈相等的条件下，A类安排的绕组系数稍高，且电气性能稍优，但工艺性能差。
1.2：B类安排：最大线圈的节距小于极距1槽，同相邻两组没有重叠线圈，故工艺性好，但绕组系数和电气性能稍差。
二：正弦绕组的布线
特点：正弦绕组的主副绕组在铁心各槽中的布置，不是和普通单层绕组那样有固定的比例，而是要根据设计需要来选择不同的布线方案。
2.1：满圈布线 满圈是一相绕组每极线圈数等于每极槽数［即Sp=Q/（2×2p）］, 满圈布线使正弦绕组呈双层形式。满圈正弦绕组能使电动的磁场在气隙中获得较完整的正弦布线，从而改善电动机的电气性能，但绕组系数较低，电动机的用铜量增加。 2.2：缺圈布线 当一相绕组每极线圈数小于每极槽数时称为缺圈布线。缺圈数虽无规定，但缺圈增多绕组系数会提高，电气性能随之下降。通常，为使线圈更有效地发挥电磁效应，所缺线圈应从小线圈中减除。这时，缺线圈正弦绕组具有线圈不等匝的单双层混合结构，而缺圈越多，绕组中的单层线圈就越多。
2.3：主、副绕组的布线 正弦绕组的主、副绕组既可根据设计来选用A类或B类安排，又可根据电动机性能来选用满圈或缺圈布线。但若电动机修理重绕时，应按原来的布线形式，不宜改动。主副绕组在空间上也必须满足互差90°的要求，至于每相的进线从每极同心线圈组的大圈或小圈引出，遵从各人的操作习惯。一般采用的是由大圈进线。

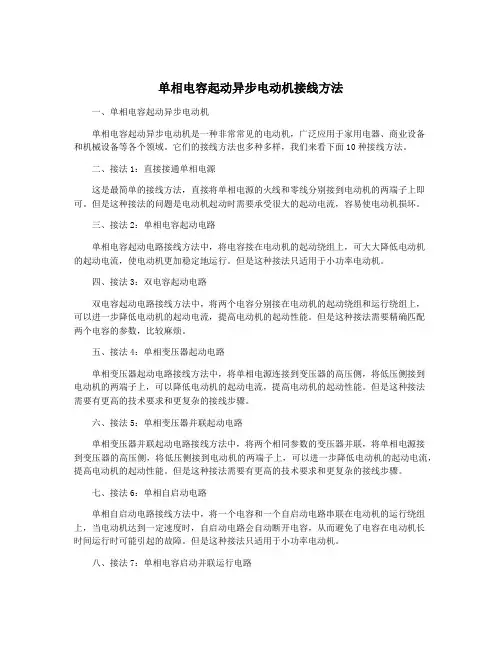

单相电容起动异步电动机接线方法
一、单相电容起动异步电动机
单相电容起动异步电动机是一种非常常见的电动机，广泛应用于家用电器、商业设备和机械设备等各个领域。它们的接线方法也多种多样，我们来看下面10种接线方法。
二、接法1：直接接通单相电源
这是最简单的接线方法，直接将单相电源的火线和零线分别接到电动机的两端子上即可。但是这种接法的问题是电动机起动时需要承受很大的起动电流，容易使电动机损坏。
三、接法2：单相电容起动电路
单相电容起动电路接线方法中，将电容接在电动机的起动绕组上，可大大降低电动机的起动电流，使电动机更加稳定地运行。但是这种接法只适用于小功率电动机。
四、接法3：双电容起动电路
双电容起动电路接线方法中，将两个电容分别接在电动机的起动绕组和运行绕组上，可以进一步降低电动机的起动电流，提高电动机的起动性能。但是这种接法需要精确匹配两个电容的参数，比较麻烦。
五、接法4：单相变压器起动电路
单相变压器起动电路接线方法中，将单相电源连接到变压器的高压侧，将低压侧接到电动机的两端子上，可以降低电动机的起动电流，提高电动机的起动性能。但是这种接法需要有更高的技术要求和更复杂的接线步骤。
六、接法5：单相变压器并联起动电路
单相变压器并联起动电路接线方法中，将两个相同参数的变压器并联，将单相电源接到变压器的高压侧，将低压侧接到电动机的两端子上，可以进一步降低电动机的起动电流，提高电动机的起动性能。但是这种接法需要有更高的技术要求和更复杂的接线步骤。
七、接法6：单相自启动电路
单相自启动电路接线方法中，将一个电容和一个自启动电路串联在电动机的运行绕组上，当电动机达到一定速度时，自启动电路会自动断开电容，从而避免了电容在电动机长时间运行时可能引起的故障。但是这种接法只适用于小功率电动机。
