环网柜基础知识
基本概念及特点
10kV 户外箱式环网柜，又称环网供电单元 （简称环网柜 ） ，每个环网柜由 3 至 6
路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。 开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6作为灭弧介质和绝 缘介质，开关采用三相联动的负荷开关或断路器，其额定电流为 630A短时耐
受电流可达20kA/3S。由于这种特殊的排列结构，环网柜具有如下特点： 户外型、全绝缘、全密封结构，能适应任何恶劣环境。
体积小、重量轻、结构紧凑，占地小。 安装简单，操作方便，安全可靠、免维护。
具有电动和手动操作机构，配 FTU后即可实现配电自动化。
由于它体积小、 技术指标高， 完全可以取代常规的开关站， 从而减少占地面积和 缩短出线电缆长度， 降低整体造价和维护费用， 因而广泛应用于工业园区、 街道、 居民区、繁华商业中心等。
环网柜发展历史及现状
在这方面，德国制造厂家多，起步早，用量大。
德国Fritz Driescher 公司于1978年率先研发出SF6环网供电单元（Minex
型），接着西门子公司开发出8DJ10型和8DH10型环网供电单元，F&G公司的GA 和GE型环网单元及AEG公司的F1型环网供电单元等
后期出现的厂家包括：ABB、施耐德、阿尔斯通（AREVA、VEI、G&W以及欧马嘉 宝和COPPE等等。
韩国系列厂家包括：LG新星、晓星、真光、英泰克、EN等等。
国产厂家在环网柜生产方面虽然起步较晚， 但是发展相当迅速， 特别是单元式的 环网柜，可以说是遍地开花。
国产厂家在共箱式的环网柜的开发生产方面， 由于技术方面的限制， 发展比较缓 慢，不过经过几年的积累， 目前也如雨后春笋般涌现。 这些代表性的厂家包括北
京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、 北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。
环网柜安装作业指导
一、安装准备工作
1.简要了解环网柜的结构和功能，并查看安装图纸和相关文件，明确安装的目标和步骤。
2.清理现场，确保安装环境整洁无杂物。
3.准备所需的工具和设备，如螺丝刀、扳手、电器钳等，并检查工具和设备的完好性和可用性。
4.确保安装现场的供电工作已完成，并关闭相关电源，以确保工作的安全性。
二、安装步骤
1.根据安装图纸和文件，确定环网柜的位置，并使用水平仪进行初步校准。
2.使用螺丝刀或扳手，按照图纸上的要求，将底座固定在地面上，确保底座牢固可靠。
3.安装环网柜的主体部分。首先，将环网柜的主体部分放置在底座上，然后使用螺丝刀或扳手，将主体部分与底座固定在一起。
4.将环网柜的顶盖安装到主体部分上，并确保顶盖的平整与主体部分的对齐。
5.连接电缆。根据环网柜的具体规格，连接相应的电缆和设备，如输入和输出电缆、接地电缆等。在接线过程中，要注意接线的正确性和电器的安全性。 6.检查安装。仔细检查环网柜的各个部分是否安装牢固，电缆是否连接正确，各个设备和按钮是否正常工作。
7.清理现场并测试。清理现场上的杂物和垃圾，并进行必要的测试，确保环网柜的安装工作完成，并确保环网柜的功能正常。
三、安全注意事项
1.在安装过程中，务必遵守安全操作规程，注意工作时的安全性和防护措施，并戴好相关的安全防护用具。
2.在接线过程中，确保电源已断开，并注意电缆的正确连接和绝缘性能。
3.使用工具时要注意安全，保持工具的干净、整洁并正确使用，防止因工具使用不当导致事故发生。
4.在测试环节，要遵守测试规程，确保测试过程中的安全性，如使用绝缘手套、绝缘垫等。
5.若发现异常情况或有安全隐患时，应立即停止安装工作，并寻求相关专业人员的帮助。
四、注意事项
1.在安装之前，要仔细查看安装图纸和文件，了解环网柜的结构和功能，以免出现安装错误。
2.安装环网柜时，要根据图纸上的要求和安装步骤进行操作，并注意每个步骤的细节。 3.安装环网柜时，要保持环境整洁，避免杂物和垃圾对安装工作的干扰和影响。

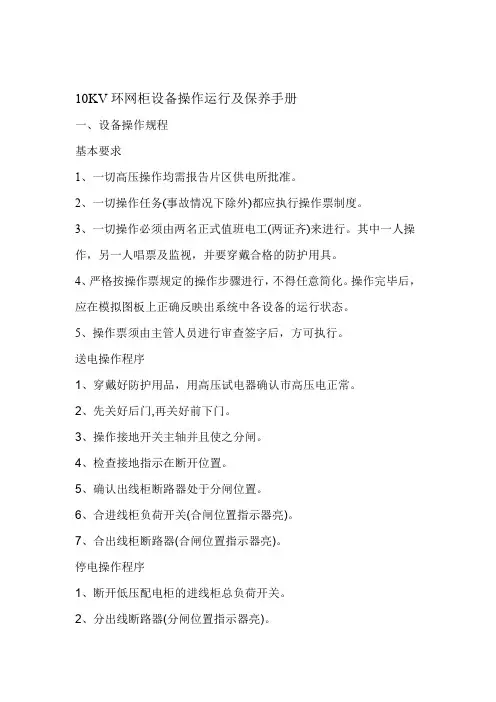

10KV环网柜设备操作运行及保养手册
一、设备操作规程
基本要求
1、一切高压操作均需报告片区供电所批准。
2、一切操作任务(事故情况下除外)都应执行操作票制度。
3、一切操作必须由两名正式值班电工(两证齐)来进行。其中一人操作，另一人唱票及监视，并要穿戴合格的防护用具。
4、严格按操作票规定的操作步骤进行，不得任意简化。操作完毕后，应在模拟图板上正确反映出系统中各设备的运行状态。
5、操作票须由主管人员进行审查签字后，方可执行。
送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、先关好后门,再关好前下门。
3、操作接地开关主轴并且使之分闸。
4、检查接地指示在断开位置。
5、确认出线柜断路器处于分闸位置。
6、合进线柜负荷开关(合闸位置指示器亮)。
7、合出线柜断路器(合闸位置指示器亮)。
停电操作程序
1、断开低压配电柜的进线柜总负荷开关。
2、分出线断路器(分闸位置指示器亮)。 。)分闸位置指示器亮(、分进线负荷开关3．
6、操作接地开关主轴并且使之合闸。
7、打开后门和前下门
8、检查接地指示在接地状态。
二、设备运行
1．变配电室值班人员对设备应经常进行巡视检查，巡视检查分为定期巡视、特殊巡视和夜间巡视三种。
2．定期巡视，值班人员每天按现场运行规程的规定时间和项目，对运行和备用的设备及周围环境进行定期检查。
3．特殊巡视，对特殊情况下增加的巡视。如在设备过负荷或负荷有显着变化时，新装、检修或停运后的设备投入运行，运行中出现可疑现象及天气时的巡视。
4．夜间巡视，其目的在于发现接点过热和绝缘污秽放电情况，一般在高峰负荷期。
5．巡视检查要精力集中，注意安全，不准进行其他工作。
6．巡视中若发现设备有异常情况要记录在案，重大设备缺陷应立即向主管领导汇报。无论电气设备带电与否，未得主管领导批准，值班人员不得擅自接近导体进行修理或维护工作。

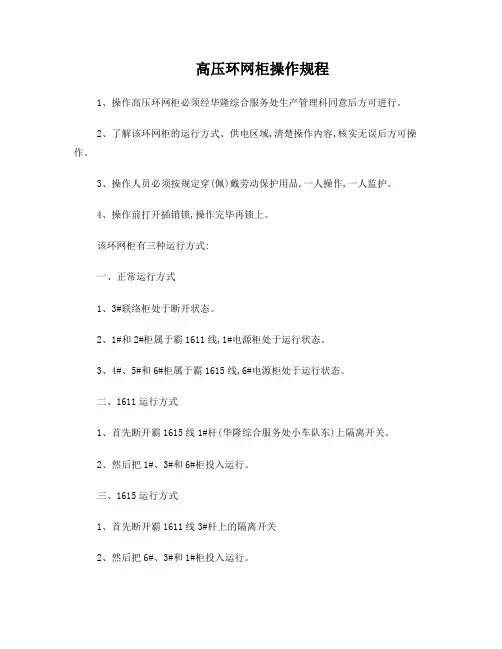

高压环网柜操作规程
1、操作高压环网柜必须经华隆综合服务处生产管理科同意后方可进行。
2、了解该环网柜的运行方式、供电区域,清楚操作内容,核实无误后方可操作。
3、操作人员必须按规定穿(佩)戴劳动保护用品,一人操作,一人监护。
4、操作前打开插销锁,操作完毕再锁上。
该环网柜有三种运行方式:
一、正常运行方式
1、3#联络柜处于断开状态。
2、1#和2#柜属于霸1611线,1#电源柜处于运行状态。
3、4#、5#和6#柜属于霸1615线,6#电源柜处于运行状态。
二、1611运行方式
1、首先断开霸1615线1#杆(华隆综合服务处小车队东)上隔离开关。
2、然后把1#、3#和6#柜投入运行。
三、1615运行方式
1、首先断开霸1611线3#杆上的隔离开关
2、然后把6#、3#和1#柜投入运行。
1、停电操作:
——打开真空断路器VCB
——打开负荷开关LBS
——合上接地开关ES
——打开柜门
2、送电操作:
——关上柜门
——打开接地开关ES
——合上负荷开关LBS
——合上真空断路器VCB
2#柜操作规程
1、停电和检修程序:
——确认所有后级负荷均卸载
——确认所有进线电缆均停电且电压下降到安全水平——开户柜门锁,带电显示电磁锁,打开柜门
——在进线电缆端可靠接地“挂地线”后方可进行检修工作2、送电程序:
——将进线电缆所挂“地线”拆除
——关好柜门,锁好柜门锁与带电显示电磁锁
1、停电操作
——打开真空断路器VCB
——打开负荷开关LBS
——合上柜门联锁
——打开柜门
2、送电操作
——关上柜门
——解开柜门联锁
——合上负荷开关LBS
——合上真空断路器VCB
4#柜高压母联付柜操作规程
1、停电和检修程序
——确认所有后级的负荷均卸载
——确认所有进线电缆均停电且电压下降到安全水平——开户柜门锁,带电显示电磁锁,打开柜门
