高压环网柜操作流程

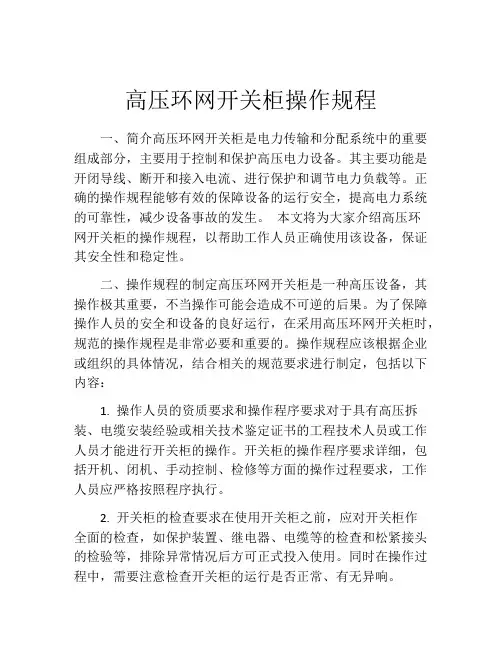

高压环网开关柜操作规程一、简介高压环网开关柜是电力传输和分配系统中的重要组成部分，主要用于控制和保护高压电力设备。

其主要功能是开闭导线、断开和接入电流、进行保护和调节电力负载等。

正确的操作规程能够有效的保障设备的运行安全，提高电力系统的可靠性，减少设备事故的发生。

本文将为大家介绍高压环网开关柜的操作规程，以帮助工作人员正确使用该设备，保证其安全性和稳定性。

二、操作规程的制定高压环网开关柜是一种高压设备，其操作极其重要，不当操作可能会造成不可逆的后果。

为了保障操作人员的安全和设备的良好运行，在采用高压环网开关柜时，规范的操作规程是非常必要和重要的。

操作规程应该根据企业或组织的具体情况，结合相关的规范要求进行制定，包括以下内容：1. 操作人员的资质要求和操作程序要求对于具有高压拆装、电缆安装经验或相关技术鉴定证书的工程技术人员或工作人员才能进行开关柜的操作。

开关柜的操作程序要求详细，包括开机、闭机、手动控制、检修等方面的操作过程要求，工作人员应严格按照程序执行。

2. 开关柜的检查要求在使用开关柜之前，应对开关柜作全面的检查，如保护装置、继电器、电缆等的检查和松紧接头的检验等，排除异常情况后方可正式投入使用。

同时在操作过程中，需要注意检查开关柜的运行是否正常、有无异响。

3. 警示标志要求在高压环网开关柜的机房内，应放置着有关高压电气装置的安全标志和提示标志。

操作人员应仔细阅读各种标志，特别是高压警示标志，了解其含义，而且应严格执行安全操作规程。

4. 紧急停机、故障处理规程要求在操作过程中，如果发生了紧急情况，工作人员应该马上停机，将故障情况汇报领导层，从而做出适当的处理方案。

故障情况的处理，要遵守安全、快、准的原则，尽可能的减少故障给工作人员带来的伤害。

三、操作规程的实施为确保高压环网开关柜的安全性和稳定性，操作规程必须严格执行。

任何人的违规行为都会对设备造成不可预知的损害，下面是一些应该注意的要点：1. 严格遵循操作规程的规定在操作开关柜之前，工作人员应该认真研读开关柜的操作规程，特别是安全规程，细节和要点都将会在规程中有明确说明。

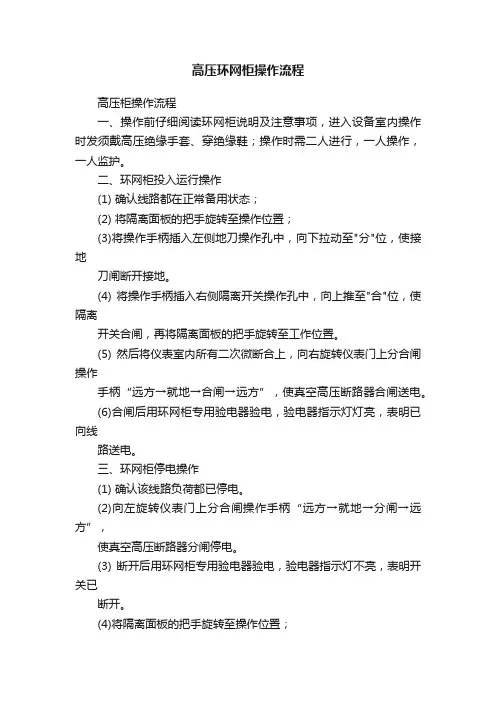

高压环网柜操作流程高压柜操作流程一、操作前仔细阅读环网柜说明及注意事项，进入设备室内操作时发须戴高压绝缘手套、穿绝缘鞋；操作时需二人进行，一人操作，一人监护。

二、环网柜投入运行操作(1) 确认线路都在正常备用状态；(2) 将隔离面板的把手旋转至操作位置；(3)将操作手柄插入左侧地刀操作孔中，向下拉动至"分"位，使接地刀闸断开接地。

(4) 将操作手柄插入右侧隔离开关操作孔中，向上推至"合"位，使隔离开关合闸，再将隔离面板的把手旋转至工作位置。

(5) 然后将仪表室内所有二次微断合上，向右旋转仪表门上分合闸操作手柄“远方→就地→合闸→远方”，使真空高压断路器合闸送电。

(6)合闸后用环网柜专用验电器验电，验电器指示灯灯亮，表明已向线路送电。

三、环网柜停电操作(1) 确认该线路负荷都已停电。

(2)向左旋转仪表门上分合闸操作手柄“远方→就地→分闸→远方”，使真空高压断路器分闸停电。

(3) 断开后用环网柜专用验电器验电，验电器指示灯不亮，表明开关已断开。

(4)将隔离面板的把手旋转至操作位置；(5)将操作手柄插入右侧隔离开关操作孔中，向下拉动面板限位然后再向下拉动操作手柄至"分"位，使隔离开关分闸。

然后将操作手柄插入左侧地刀操作孔中，向上推动至"合"位，使接地刀闸接地。

(6) 以下(5)和(6)必须要有主管在场授权或供电局运行操作人员在场授权才可操作。

四、变压器投入运行操作(1) 查验低压配电室受电柜总负荷开关应在断开状态，其送电线路和设备都处于正常备用状态。

(2)将隔离面板的把手旋转至操作位置；(3)将操作手柄插入该变压器高压柜机械面板接地刀闸操作孔中，向下拉至"分"位，使接地刀闸断开接地。

(4)将操作手柄插入面板隔离操作孔中，向上推至"合"位，使隔离开关合闸。

(5)将仪表室内所有二次微断合上，向右旋转仪表门上分合闸操作手柄“远方→就地→合闸→远方”，使真空高压断路器合闸送电。

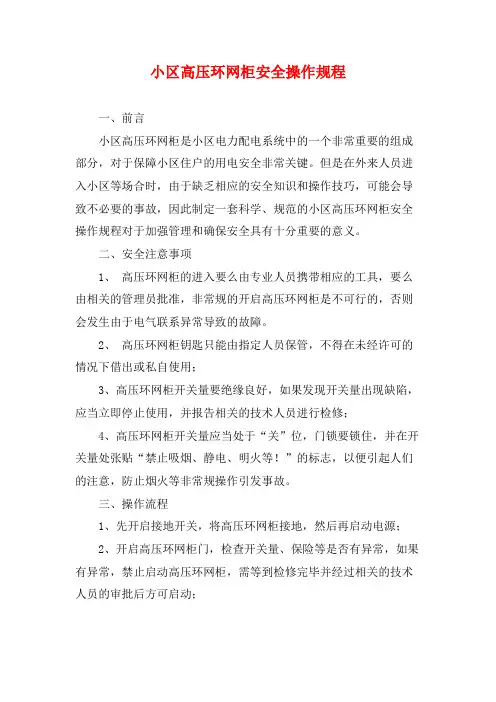

小区高压环网柜安全操作规程一、前言小区高压环网柜是小区电力配电系统中的一个非常重要的组成部分，对于保障小区住户的用电安全非常关键。

但是在外来人员进入小区等场合时，由于缺乏相应的安全知识和操作技巧，可能会导致不必要的事故，因此制定一套科学、规范的小区高压环网柜安全操作规程对于加强管理和确保安全具有十分重要的意义。

二、安全注意事项1、高压环网柜的进入要么由专业人员携带相应的工具，要么由相关的管理员批准，非常规的开启高压环网柜是不可行的，否则会发生由于电气联系异常导致的故障。

2、高压环网柜钥匙只能由指定人员保管，不得在未经许可的情况下借出或私自使用；3、高压环网柜开关量要绝缘良好，如果发现开关量出现缺陷，应当立即停止使用，并报告相关的技术人员进行检修；4、高压环网柜开关量应当处于“关”位，门锁要锁住，并在开关量处张贴“禁止吸烟、静电、明火等！”的标志，以便引起人们的注意，防止烟火等非常规操作引发事故。

三、操作流程1、先开启接地开关，将高压环网柜接地，然后再启动电源；2、开启高压环网柜门，检查开关量、保险等是否有异常，如果有异常，禁止启动高压环网柜，需等到检修完毕并经过相关的技术人员的审批后方可启动；3、启动高压环网柜后，应当立即检查高压环网柜周围是否有烟雾、异味等异常情况，如果出现异常应当立即停止开关量的操作，并通知专业维护人员；4、关闭高压环网柜门，锁住门锁，并注意在门口处张贴相应的安全提示标语，以方便引起用户的注意。

四、应急处理1、高压环网柜发生故障，需要紧急停电的情况下，要立即使用安全帽和安全手套等防护工具，按照操作手册上的操作流程进行急救处理，并立即报告相关技术人员进行检修；2、高压环网柜发生爆炸等紧急情况，要立即开启安全门，并立即脱离现场，等待专业人员抵达后进行相应的应急处理；3、在高压环网柜开关量异常的情况下，不要尝试自行维修或调试，应当立即报告相关技术人员进行处理；4、在高压环网柜施工和检修期间，要尽量减少相关的物质和工具的数量，避免空气中充满可燃物质。

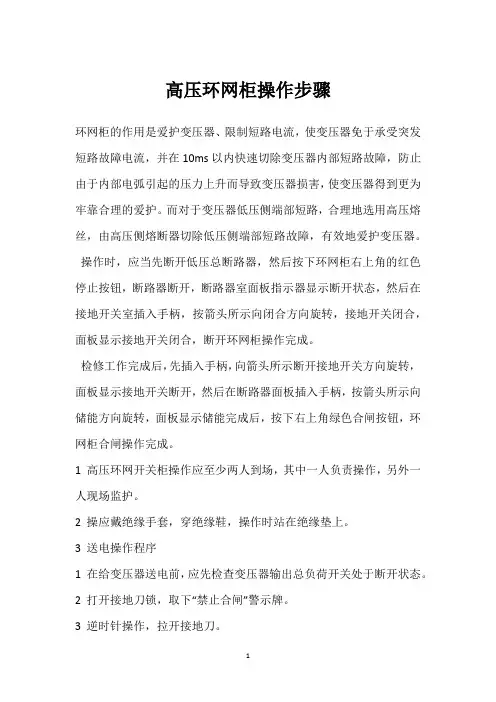

高压环网柜操作步骤环网柜的作用是爱护变压器、限制短路电流，使变压器免于承受突发短路故障电流，并在10ms以内快速切除变压器内部短路故障，防止由于内部电弧引起的压力上升而导致变压器损害，使变压器得到更为牢靠合理的爱护。

而对于变压器低压侧端部短路，合理地选用高压熔丝，由高压侧熔断器切除低压侧端部短路故障，有效地爱护变压器。

操作时，应当先断开低压总断路器，然后按下环网柜右上角的红色停止按钮，断路器断开，断路器室面板指示器显示断开状态，然后在接地开关室插入手柄，按箭头所示向闭合方向旋转，接地开关闭合，面板显示接地开关闭合，断开环网柜操作完成。

检修工作完成后，先插入手柄，向箭头所示断开接地开关方向旋转，面板显示接地开关断开，然后在断路器面板插入手柄，按箭头所示向储能方向旋转，面板显示储能完成后，按下右上角绿色合闸按钮，环网柜合闸操作完成。

1 高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。

2 操应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。

3 送电操作程序1 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。

2 打开接地刀锁，取下“禁止合闸”警示牌。

3 逆时针操作，拉开接地刀。

4 检查接地指示在断开位置（“浮空”状态）。

5 锁上接地刀锁。

6 打开负荷刀锁。

7 顺时针操作将开关合上。

8 检查三个指示灯在亮的状态。

9 锁上负荷刀锁。

4 停电操作程序4.1 在停运变压器前，应先断开变压器的输出总负荷开关。

4.2 检查三个指示灯在亮的状态。

4.3 打开负荷刀锁。

4.4 用手按红色停止按钮“OFF”，听到开关动作声为止。

4.5 检查三个指示灯应无闪耀呈白色。

4.6 锁上负荷刀锁。

4.7 打开接地刀锁。

4.8 顺时针操作合上接地刀。

4.9 检查接地指示在接地状态，挂上“禁止合闸”警示牌。

4.10 锁上接地刀锁。

留意事项：1 日常停、供电操作仅限于对变压器供电的负荷柜。

高压环进、环出柜严禁操作。

____年高压环网开关柜操作规程第一章总则第一条为规范高压环网开关柜的操作行为，确保电力设备的安全运行，保障人身安全和电网的正常供电，制定本操作规程。

第二条本规程适用于____年新建和维护的高压环网开关柜的操作人员。

第三条高压环网开关柜的操作人员必须按规定进行操作，严禁违章操作，确保操作安全。

第四条高压环网开关柜操作人员必须按规程进行技术培训和安全培训，取得相应操作证书后方可上岗。

第二章操作条件第五条高压环网开关柜的操作人员必须身穿防护服，佩戴好工作帽、绝缘手套、绝缘鞋、护目镜等防护用具。

第六条操作人员必须保持身体清洁，不得患有心脏病、高血压等不适于操作的疾病。

第七条操作人员必须保持良好的工作状态，不得酗酒、吸烟，不得携带易燃易爆物品。

第八条操作人员必须熟悉高压环网开关柜的结构和工作原理，了解各种操作手段和操作规程。

第三章操作步骤第九条操作人员必须先检查开关柜的工作环境和附属设备是否良好，无异常情况方可进行操作。

第十条操作人员必须熟悉开关柜的总线结构和各个柜间连接方式，确保操作正确。

第十一条操作人员在操作过程中必须先拉开带合闸互锁装置的刀闸，等待数秒后，再进行其他操作。

第十二条操作人员在进行断电操作时必须先将所有断路器合闸，确保安全。

第十三条操作人员在进行分闸操作时必须先使断路器跳闸，然后才能进行其他操作。

第四章操作注意事项第十四条操作人员在操作过程中必须保持专注，不得分心或与他人闲聊。

第十五条操作人员在操作过程中必须按照事先制定的操作计划进行，不得擅自改变。

第十六条操作人员在操作过程中必须按照规定的顺序进行，严禁违章操作。

第十七条操作人员在操作过程中必须随时关注开关柜的运行状态，如有异常情况立即报警并采取相应措施。

第五章突发事件处理第十八条操作人员在突发事件发生时必须保持冷静，按照应急预案进行处理。

第十九条操作人员在突发事件中必须保障自身安全，确保不受伤害。

第二十条操作人员在处理突发事件时必须及时报告上级，并配合其他相关部门进行处理。

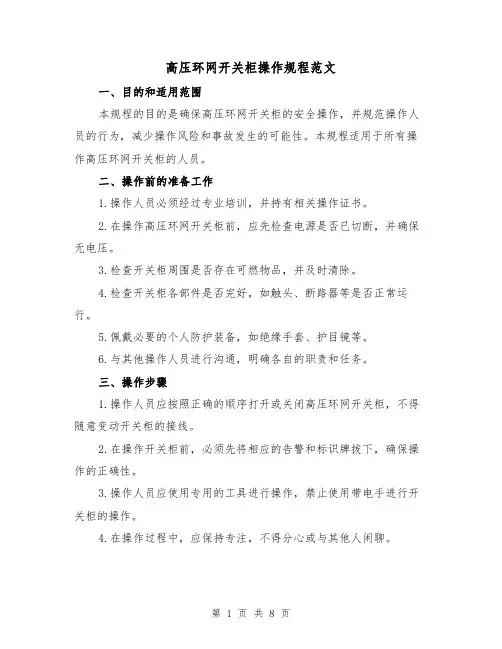

高压环网开关柜操作规程范文一、目的和适用范围本规程的目的是确保高压环网开关柜的安全操作，并规范操作人员的行为，减少操作风险和事故发生的可能性。

本规程适用于所有操作高压环网开关柜的人员。

二、操作前的准备工作1.操作人员必须经过专业培训，并持有相关操作证书。

2.在操作高压环网开关柜前，应先检查电源是否已切断，并确保无电压。

3.检查开关柜周围是否存在可燃物品，并及时清除。

4.检查开关柜各部件是否完好，如触头、断路器等是否正常运行。

5.佩戴必要的个人防护装备，如绝缘手套、护目镜等。

6.与其他操作人员进行沟通，明确各自的职责和任务。

三、操作步骤1.操作人员应按照正确的顺序打开或关闭高压环网开关柜，不得随意变动开关柜的接线。

2.在操作开关柜前，必须先将相应的告警和标识牌拔下，确保操作的正确性。

3.操作人员应使用专用的工具进行操作，禁止使用带电手进行开关柜的操作。

4.在操作过程中，应保持专注，不得分心或与其他人闲聊。

5.在进行断路器操作时，应遵循先合后分、先分后合的原则，确保安全。

6.操作人员必须严格按照操作流程进行操作，不得随意更改或跳过某一步骤。

四、应急措施1.在操作过程中，如发现异常情况或出现危险，应立即停止操作，并报告上级。

2.发生事故或紧急情况时，必须按照应急预案进行处理，并及时通知相关人员。

3.在发生火灾时，应立即使用灭火器进行扑救，并通知消防部门。

五、操作结束后的处理1.操作结束后，应关闭高压环网开关柜，并将相应的告警和标识牌重新安装。

2.清理工作场地，确保开关柜周围整洁无杂物。

3.及时上报运维人员，汇报操作情况和开关柜的状态。

六、操作纪律1.严禁酗酒、吸烟或其他影响判断和操作能力的行为。

2.严禁擅自开关高压环网开关柜，未经许可不得进行操作。

3.严禁操作人员未经培训和持证上岗，违者将受到相关惩罚。

4.严禁操作人员因个人原因或无故延误工作时间。

5.严禁擅自拆卸或改变开关柜的结构，如有需要应按规定程序操作。

小区高压环网柜安全操作规程1. 引言高压环网柜作为小区供电系统的重要设备之一，具有维护电力供应的关键作用。

为了确保小区居民和维护人员的安全，规范的操作流程和安全措施至关重要。

本文档旨在规范小区高压环网柜的安全操作规程，确保操作人员能正确进行操作并防止事故发生。

2. 安全准备在操作高压环网柜之前，操作人员应该做好以下准备工作：•穿戴必要的个人防护装备，包括绝缘手套、绝缘鞋、防护眼镜等，确保自身安全。

•确认操作人员组织架构，明确各个责任人员的职责和权限。

•检查高压环网柜周围的安全条件，确保没有可燃物、易燃物和其他危险物品存在。

•检查控制开关、仪表和安全设备的正常运行，确保设备工作状态正常。

3. 操作步骤3.1 操作前准备在进行高压环网柜的操作之前，应按照以下步骤进行准备：1.制定操作计划，明确操作的具体内容、操作时间和操作人员。

2.确认相关电气设备的状态，如电流、电压、温度等参数。

3.关闭高压环网柜的进线开关，并上锁。

4.接地操作：操作人员应将临时地线连接到高压环网柜的接地点，确保操作人员的安全。

3.2 操作过程在进行高压环网柜的操作过程中，应按照以下步骤进行操作：1.增减开关操作：根据操作计划，按照正确的顺序进行增减开关的操作，确保电流的正常分配。

2.操作过程中，应时刻注意观察指示灯和仪表的运行情况，确保设备运行正常。

3.操作过程中，应注意随时检查设备周围的环境，确保安全和无异常情况。

4.如果出现设备异常或故障，应立即停止操作，并及时汇报相关人员，以便做出相应处理。

3.3 操作结束在高压环网柜的操作结束后，应按照以下步骤进行操作结束：1.关闭操作仪表、开关，并将各个操作部件恢复到初始位置。

2.解除临时地线，断开高压环网柜的接地连接。

3.检查操作过程中是否有留下任何工具或设备，确保设备周围的环境整洁。

4.将操作记录正确填写，并汇报相关人员。

4. 安全注意事项在操作小区高压环网柜时，操作人员必须遵守以下安全注意事项：•操作时必须佩戴绝缘手套、绝缘鞋、防护眼镜等个人防护装备，确保自身安全。

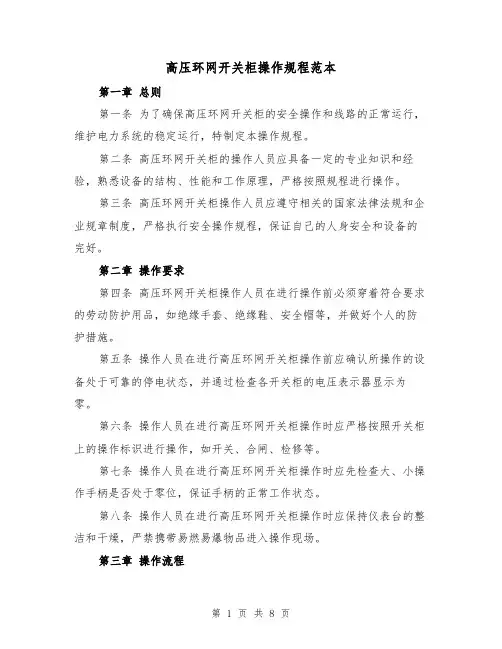

高压环网开关柜操作规程范本第一章总则第一条为了确保高压环网开关柜的安全操作和线路的正常运行，维护电力系统的稳定运行，特制定本操作规程。

第二条高压环网开关柜的操作人员应具备一定的专业知识和经验，熟悉设备的结构、性能和工作原理，严格按照规程进行操作。

第三条高压环网开关柜操作人员应遵守相关的国家法律法规和企业规章制度，严格执行安全操作规程，保证自己的人身安全和设备的完好。

第二章操作要求第四条高压环网开关柜操作人员在进行操作前必须穿着符合要求的劳动防护用品，如绝缘手套、绝缘鞋、安全帽等，并做好个人的防护措施。

第五条操作人员在进行高压环网开关柜操作前应确认所操作的设备处于可靠的停电状态，并通过检查各开关柜的电压表示器显示为零。

第六条操作人员在进行高压环网开关柜操作时应严格按照开关柜上的操作标识进行操作，如开关、合闸、检修等。

第七条操作人员在进行高压环网开关柜操作时应先检查大、小操作手柄是否处于零位，保证手柄的正常工作状态。

第八条操作人员在进行高压环网开关柜操作时应保持仪表台的整洁和干燥，严禁携带易燃易爆物品进入操作现场。

第三章操作流程第九条操作人员在进行高压环网开关柜操作前应先进行交接班，了解设备的运行情况和存在的问题，并向接班人员详细介绍已处理过的故障和操作情况。

第十条操作人员在进行高压环网开关柜操作时应先进行设备的预操作，包括检查设备的绝缘状态、电压和电流的表显情况、电缆的连接状态等。

第十一条操作人员在进行高压环网开关柜操作时应依次进行次级配电柜、主配电柜、母线隔离开关和主开关的合闸操作，确保线路的连通。

第十二条操作人员在进行高压环网开关柜操作时应根据所需操作的设备进行相应的操作，如断电、跳闸、合闸等。

第十三条操作人员在进行高压环网开关柜操作结束后应进行设备和仪表的检查，确保设备正常运行，有关仪表的刻度和指针正常。

第四章安全措施第十四条操作人员在进行高压环网开关柜操作前应将告知有关人员，并做好临时封堵、隔离线路的措施，确保设备操作的安全。

编号：AQ-JS-00222( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑高压环网柜作业指导书Operation instruction for high voltage ring main unit高压环网柜作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

1.目的确保高压环网柜处于良好的运行状态，保证正常供电。

2.适用范围适用于XX总部物业服务处。

3.方法和过程控制3.1高压环网柜操作方法3.1.1停电操作之前，须戴上绝缘手套，穿上绝缘鞋。

3.1.2断开变压器低压空气断路器，停止向回路各负载供电。

3.1.3手持环网柜绝缘手柄，将绝缘手柄对准环网柜"1"的位置向上移到"0"位置。

3.1.4手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向上移到"接地"位置。

3.2送电3.2.1手持环网柜绝缘手柄，将绝缘手柄对准环网柜"接地"的位置向下移到"0"位置。

3.2.2手持环网柜绝缘手柄，将绝缘手柄对准环网柜"0"的位置向下移到"1"位置。

3.2.3合上变压器低压空气断路器，向回路各负载供电。

4．质量记录表格XXWY7.5.1-S01-F2《设备/设施保养维修记录表》这里填写您的公司名字Fill In Your Business Name Here。

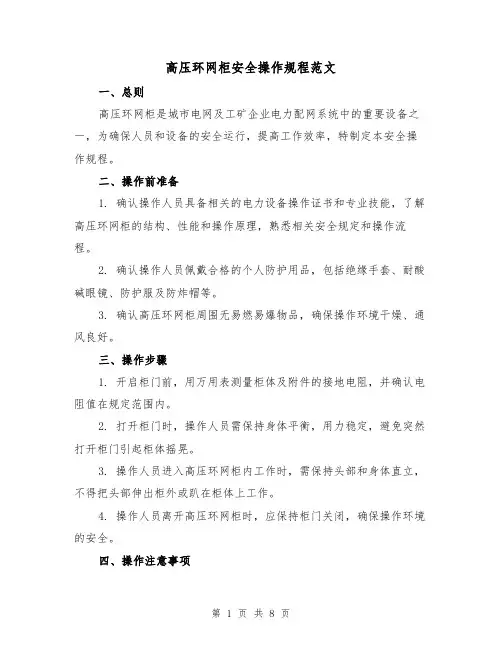

高压环网柜安全操作规程范文一、总则高压环网柜是城市电网及工矿企业电力配网系统中的重要设备之一，为确保人员和设备的安全运行，提高工作效率，特制定本安全操作规程。

二、操作前准备1. 确认操作人员具备相关的电力设备操作证书和专业技能，了解高压环网柜的结构、性能和操作原理，熟悉相关安全规定和操作流程。

2. 确认操作人员佩戴合格的个人防护用品，包括绝缘手套、耐酸碱眼镜、防护服及防炸帽等。

3. 确认高压环网柜周围无易燃易爆物品，确保操作环境干燥、通风良好。

三、操作步骤1. 开启柜门前，用万用表测量柜体及附件的接地电阻，并确认电阻值在规定范围内。

2. 打开柜门时，操作人员需保持身体平衡，用力稳定，避免突然打开柜门引起柜体摇晃。

3. 操作人员进入高压环网柜内工作时，需保持头部和身体直立，不得把头部伸出柜外或趴在柜体上工作。

4. 操作人员离开高压环网柜时，应保持柜门关闭，确保操作环境的安全。

四、操作注意事项1. 在操作高压环网柜时，应确保电源已切断，并使用合适的断电器具进行操作，提前通知其他相关人员，避免意外事故的发生。

2. 操作人员在操作过程中应保持集中注意力，严禁与其他人交谈、玩笑、吃东西等分散注意力的行为。

3. 在高压环网柜内进行检修和维护时，应先将母线和附件进行切割工作，并使用绝缘材料进行包覆，确保安全。

4. 若发现高压环网柜内存在油渍、水渍、灰尘等杂物，应及时清理，保持环境整洁。

5. 禁止在高压环网柜内进行任何形式的火源操作，如吸烟、明火作业等。

6. 禁止私自更换、调整高压环网柜内的配电设备，必须由专业人员操作，并按照规定的操作步骤进行。

7. 若出现高压环网柜内的故障、异响或异常情况时，应立即报告上级领导和维修人员进行处理。

8. 在操作高压环网柜时，应注意操作板上的操作标志，不得乱动开关，避免误操作引发安全事故。

五、应急措施1. 在高压环网柜发生火灾时，应立即切断电源，并使用灭火器或用湿布、湿毛巾等进行扑灭，同时通知消防部门。

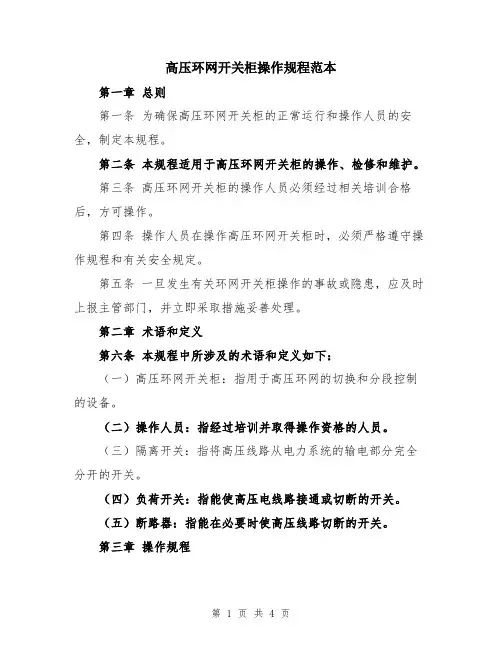

高压环网开关柜操作规程范本第一章总则第一条为确保高压环网开关柜的正常运行和操作人员的安全，制定本规程。

第二条本规程适用于高压环网开关柜的操作、检修和维护。

第三条高压环网开关柜的操作人员必须经过相关培训合格后，方可操作。

第四条操作人员在操作高压环网开关柜时，必须严格遵守操作规程和有关安全规定。

第五条一旦发生有关环网开关柜操作的事故或隐患，应及时上报主管部门，并立即采取措施妥善处理。

第二章术语和定义第六条本规程中所涉及的术语和定义如下：（一）高压环网开关柜：指用于高压环网的切换和分段控制的设备。

（二）操作人员：指经过培训并取得操作资格的人员。

（三）隔离开关：指将高压线路从电力系统的输电部分完全分开的开关。

（四）负荷开关：指能使高压电线路接通或切断的开关。

（五）断路器：指能在必要时使高压线路切断的开关。

第三章操作规程第七条操作人员在操作高压环网开关柜前，应先检查开关柜的周围环境，确保无阻碍物。

第八条操作人员在操作高压环网开关柜时，应佩戴防静电衣，确认工具的完好无损。

第九条操作人员在操作高压环网开关柜前，应仔细查看操作标签和警示标志，确保了解开关柜的工作状态。

第十条操作人员在操作高压环网开关柜前，应先检查开关柜距离有无外部的干扰源，确保开关柜的稳定。

第十一条操作人员在操作高压环网开关柜时，应先关闭负荷开关，再关闭隔离开关。

第十二条操作人员在操作高压环网开关柜前，应查明被操作设备或线路的配置，了解其运行情况。

第十三条操作人员在操作高压环网开关柜时，应先调整好断路器的位置，再操作隔离开关。

第十四条操作人员在操作高压环网开关柜时，应注意开关柜内部的异常情况，如有发现异常应立即停止操作并上报。

第十五条操作人员在操作高压环网开关柜后，应将开关柜归位并关闭所有的装置。

第四章检修和维护规程第十六条高压环网开关柜的检修和维护工作必须由经过培训并取得资质证书的人员进行。

第十七条检修和维护人员在进行工作前，应先了解开关柜的工作原理和操作规程，并检查所需工具和设备的完好情况。

高压环网柜安全操作规程前言高压环网柜是一种高压开关设备，工作时需要高度注意安全。

为了保障人员和设备安全，制定本规程，规范高压环网柜的使用和操作。

1. 设备安装1.1 基本要求•设备应在符合规定的电力设施范围内使用•设备应按照说明书正确安装，不得擅自改动•安装位置应保证闭合距离符合规定1.2 安装前准备•设备应经过充分的清洁，特别是隔离器表面及其他杂物•设备接地设施应符合要求•安装位置应平稳1.3 安装步骤•根据图纸和要求布设电缆和绝缘导线•在设备安装区域铺设混凝土基础，以保证设备固定并进一步保证设备接地•将设备安装在基础上，平衡和固定设备•连接设备地线，接地母线及接地网2. 操作安全2.1 操作前检查•检查压力表，闸刀位置等是否符合要求•检查设备及附近环境是否存在异物或杂物•检查开关柜门开启状态是否正确2.2 操作注意事项•关闭高压环网柜断路器，拆掉接地线后方可进行操作•操作时使用绝缘手套和绝缘靴、工具•操作时间应尽量减少人员在现场停留时间2.3 操作步骤•转动闸刀，使其保持在断开位置，确认合理•拆下停电指示信号杆，拉开高压环网柜断路器手柄•操作高压环网柜手车，将所有断绝器切换到接通位置•依次合上回路接地母线闸刀和供电主变断路器闸刀2.4 操作完成后•除遇到紧急情况外，不得强制关闭操作•关闭高压环网柜断路器，拆掉接地线后方可进行操作•合好力控联锁柜门3. 危险与防范3.1 危险来源•操作失误，隔离无效导致人触电•操作时不能正确判断位置，导致设备损坏或损伤人员•未按规定修理设备导致设备运行时出现隐患3.2 防范措施•严格遵守操作规程，使用专业工具操作•坚持日常检查和维护，发现问题及时处理•做好设备保护工作，装好善后预案并按计划执行结论高压环网柜是一种高压开关设备，使用时需要遵守操作规程，严格注意安全，以避免人员或设备损伤。

维护设备的日常检查也非常重要，比如拆卸杂物和维护合适的电力设施。

高压环网柜的合适使用满足规程标准，才能保证安全使用。

文件编号：RHD-QB-K2042 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX高压环网柜安全操作规程标准版本高压环网柜安全操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

1.0 目的规范操作程序，避免发生事故，确保供电系统运行正常。

2.0 范围适用于MERLIN GERIN SM6高压环网开关柜的操作。

3.0 内容3.1 高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。

3.2 操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。

3.3 送电操作程序3.3.1 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。

3.3.2 打开接地刀锁，取下“禁止合闸”警示牌。

3.3.3 逆时针操作，拉开接地刀。

3.3.4 检查接地指示在断开位置（“浮空”状态）。

3.3.5 锁上接地刀锁。

3.3.6 打开负荷刀锁。

3.3.7 顺时针操作将开关合上。

3.3.8 检查三个指示灯在亮的状态。

3.3.9 锁上负荷刀锁。

3.4 停电操作程序3.4.1 在停运变压器前，应先断开变压器的输出总负荷开关。

3.4.2 检查三个指示灯在亮的状态。

3.4.3 打开负荷刀锁。

3.4.4 用手按红色停止按钮“OFF”，听到开关动作声为止。

3.4.5 检查三个指示灯应无闪烁呈白色。

3.4.6 锁上负荷刀锁。

3.4.7 打开接地刀锁。

3.4.8 顺时针操作合上接地刀。

3.4.9 检查接地指示在接地状态，挂上“禁止合闸”警示牌。

3.4.10 锁上接地刀锁。

3.5 注意事项：3.5.1 日常停、供电操作仅限于对变压器供电的负荷柜。

高压环进、环出柜严禁操作。

3.5.2 正常供电时负荷柜分闸时处于“浮空”位置，仅在对变压器进行保养时才合上接地刀（进行3.4.7~3.4.10操作）。

1 目的为规范高压环网柜的操作程序，保证高压环网柜的正确操作，确保高压环网柜操作安全而制定。

2 范围适用于全公司范围内高压环网柜的操作指引。

3 工作内容3.1 基本要求3.1.1 操作时发须戴高压绝缘手套、穿绝缘靴。

3.1.2 操作时需二人进行，一人操作，一人监护。

3.2 环网柜投入运行操作3.2.1 确认线路都在正常备用状态。

3.2.2 将操作手柄插入高压环网柜中间隔离刀闸操作孔中，向左推至＂Ｏ＂位，使接地刀闸断开接地。

3.2.3 然后将操作手柄插入左侧隔离开关操作孔中，向左推至＂Ｉ＂位，使隔离开关合闸。

3.2.4 然后将操作手柄插入上侧负荷开关操作孔中，向左推至＂Ｉ＂位，使负荷开关合闸送电。

3.2.5 合闸后用环网柜专用验电器验电，验电器指示灯灯亮，表明已向线路送电。

3.3 环网柜停电操作3.3.1 确认该线路负荷都已停电。

3.3.2 将操作手柄插入高压环网柜上侧负荷开关操作孔中，用力向右推直至处于＂Ｏ＂位，使负荷开关断开。

3.3.3 断开后用环网柜专用验电器验电，验电器指示灯不亮，表明开关已断开。

3.3.4 以下3.3.5和3.3.6必须要有设备管理负责人在场授权或供电局运行操作人员在场授权才可操作。

3.3.5 然后将操作手柄插入中间隔离刀闸操作孔中，向右推至＂Ｏ＂位使隔离开关断开。

3.3.6 然后将操作手柄插入右侧接地操作孔中，向右推至＂Ｉ＂位，使其接地。

3.4 变压器投入运行操作3.4.1 查验低压配电室受电柜总负荷开关应在断开状态，其送电线路和设备都处于正常备用状态。

3.4.2 确认为该变压器供电的环网柜。

3.4.3 将操作手柄插入环网柜下方接地刀闸操作孔中，向左推至＂Ｏ＂位，使接地刀闸断开接地。

3.4.4 将操作手柄插入上方负荷开关操作孔中，先向右推至＂Ｏ＂再用力向左推，直至处于＂Ｉ＂位，使负荷开关合闸。

3.4.5 低压配电室内低压受电柜总负荷开关屏上电源指示灯“绿灯”亮，表明已向该变压器送电。

高压环网开关柜操作规程高压环网开关柜是电力系统中常见的一种设备，广泛应用于变电站、配电站、工矿企业等场所，用于断路、分合闸、隔离等操作。

为了安全、有效地运行高压环网开关柜，下面列出了一份操作规程：一、开关柜前的准备工作1. 检查开关柜的参数、电压等级和电流参数是否匹配。

2. 检查开关柜的绝缘状况。

3. 检查环网开关柜的接地装置是否正确可靠。

4. 确定操作者已经接受了电气安全培训并具备开关柜的操作资格。

二、开关柜操作前的准备1. 确定需要操作的设备位置。

2. 确定需要开启、合闸的具体开关位置。

3. 打开操作区域的安全栅栏并进行对设备安全的检查。

4. 口头确认与其他操作者口头确认是否一致，并取得已告知操作协调者的同意。

三、开关柜操作步骤1. 根据实际需求，选择断路器、接地开关和隔离开关并进行开、合（断路器先合，其它开关后合）。

2. 注意在操作过程中要防止直接触摸带电部位。

3. 在危险区域工作人员全部离开前，关闭安全栅栏。

四、开关柜操作后的处理1. 确认设备已经操作成功。

2. 将开关柜的动作记录下来并上传至相应的记录系统中，记录必须包括开关柜的时间、操作内容、操作员和设备状态等信息。

3. 如有异常情况发生，应及时通知上级并进行处理。

4. 清理前沿环境，包括清除操作杂物和工具、整理现场。

5. 检查设备是否正常关闭并关闭相关安全警告。

6. 关闭安全栅栏，并锁定。

以上是开关柜的操作规程，需要操作人员严格按照规程操作，做好安全保障工作，确保生产环境的安全和稳定。

同时，操作人员应随时关注开关柜的状态和环境，在确保自身安全的前提下高效完成操作。

高压环网柜安全操作规程为了确保高压环网柜在操作过程中的安全性和可靠性，特制定以下安全操作规程：一、前期准备1. 在操作前，必须了解高压环网柜的结构、特性、使用方法等，并熟悉操作规程。

2. 在操作前需要检查高压环网柜的各项安全设施是否完好，包括接地线、开关、保险丝等等，确保它们的完好性。

3. 在操作前应检查环网柜内是否有人和物体，操作人员应预测操作的影响及可能发生的危险。

二、操作步骤1. 在开始操作前，必须确认是否已断开所有高压电源。

操作时一定要穿戴符合要求的安全防护设施，并配备相应的防护工具。

2. 操作人员必须为专业人员，具有高压电器操作证书，并且应该严格按照操作规程的要求操作。

3. 操作人员必须先按规定顺序进行开闭操作，同时要注意环网柜内是否有异物，如发现需要及时清除。

4. 在日常维护过程中，应检查高压环网柜的状况，确保其正常工作。

若发现状况不正常，应停止使用，进行检修或更换设备。

5. 操作结束后，应先断开所有操作开关，再确认所有开关已转到安全位置。

然后要及时关掉所有电源和开关，并将操作区域内清理干净，待下一次使用时方便进行操作。

三、安全注意事项1. 操作人员必须严格按程序操作，文明用电，保证电器设备的安全。

2. 操作人员应满足体力、视力等操作能力要求，不得擅自操作。

3. 在操作过程中，应防止潮湿、雨水等外界因素与高压电器接触。

4. 在开放式环网柜的操作过程中，应注意间隙避免生命危险。

5. 高压环网柜设备应执行全年定期维护整机技术检测等工作，并遵守安全操作规程。

以上就是高压环网柜的安全操作规程，操作人员应认真遵守以上要求，以确保设备的安全稳定和运行效率，同时也要保障自身的安全。

编订：__________________单位：__________________时间：__________________高压环网柜安全操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7836-26 高压环网柜安全操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1.0 目的规范操作程序，避免发生事故，确保供电系统运行正常。

2.0 范围适用于MERLIN GERIN SM6高压环网开关柜的操作。

3.0 内容3.1 高压环网开关柜操作应至少两人到场，其中一人负责操作，另外一人现场监护。

3.2 操作者应戴绝缘手套，穿绝缘鞋，操作时站在绝缘垫上。

3.3 送电操作程序3.3.1 在给变压器送电前，应先检查变压器输出总负荷开关处于断开状态。

3.3.2 打开接地刀锁，取下“禁止合闸”警示牌。

3.3.3 逆时针操作，拉开接地刀。

3.3.4 检查接地指示在断开位置（“浮空”状态）。

3.3.5 锁上接地刀锁。

3.3.6 打开负荷刀锁。

3.3.7 顺时针操作将开关合上。

3.3.8 检查三个指示灯在亮的状态。

3.3.9 锁上负荷刀锁。

3.4 停电操作程序3.4.1 在停运变压器前，应先断开变压器的输出总负荷开关。

3.4.2 检查三个指示灯在亮的状态。

3.4.3 打开负荷刀锁。

3.4.4 用手按红色停止按钮“OFF”，听到开关动作声为止。
