公差复习题练习题

  • 格式：doc
  • 大小：830.50 KB
  • 文档页数：7

公差复习题 一、单项选择题（错选、多选或未选均无分） 1、 下列配合代号标注正确的是 【 】 A、φ40H6/f7 B、φ40H7/p6 C、φ40h7/D8 D、φ40h8/ h7 2、下列各种情况中，应选择间隙配合的有 【 】 A、要求定心精度高 B、转动、移动或复合运动 C、不可拆卸 D、工作时无相对运动 3、下述叙述中正确的有 【 】 A、φ20g7比φ20h8的精度高 B、φ20h7比φ50h7的精度高 C、国家标准规定不允许孔、轴公差带组成非基准制配合 D、零件的尺寸精度高，其配合间隙小 4、最大极限尺寸与基本尺寸的关系是 【 】 A、前者大于后者 B、前者小于后者 C、前者等于后者 D、两者之间的大小无法确定 5、标准公差等级有（ ）级，基本偏差有28个。 【 】 A、19个 B、20个 C、21个 D、22个 6、 加工后零件的实际尺寸与理想尺寸之差称之为 【 】 A、几何误差 B、形状误差 C、尺寸误差 D、尺寸公差 7、设计时形状公差数值选择的原则是。 【 】 A. 为更好满足使用功能要求，公差值越小越好 B. 为降低加工成本，公差值越大越好 C. 在满足零件功能要求的前提下选择最经济的公差值 D. 尽量多的采用形位未注公差

8、下列关于基本偏差的论述中正确的是 【 】 A、基本偏差就是数值较小的那个偏差 B、轴的基本偏差为下偏差 C、基本偏差数值大小取决于基本偏差代号 D、孔的基本偏差为下偏差 9、下列配合中是间隙配合的是 【 】 A、φ40H7/f6 B、φ40H7/m6 C、φ40H8/n7 D、φ40H8/t7 10、决定尺寸公差带位置的因素是 【 】 A、标准公差 B、基本偏差 C、配合公差 D、基本尺寸 11、决定尺寸公差带大小的因素是 【 】 A、标准公差 B、基本偏差 C、配合公差 D、基本尺寸 12、允许间隙或过盈的变动量是 【 】 A、尺寸公差 B、形状公差 C、配合公差 D、位置公差

13、关于形位公差标注正确的有 【 】 A、直线度公差的标注其指引线箭头应与被测要素垂直 B、平面度公差的标注其指引线箭头必须与被测表面垂直 C、圆锥体有圆度公差要求时，其指引线箭头必须与被测表面垂直 D、圆锥体有圆跳动要求时，其指引线箭头必须与被测表面垂直 14、由于测量误差的存在而对被测集合量不能肯定的程度称为 【 】 A、灵敏度 B、精确度 C、不确定度 D、精密度 15、量块的精度指标主要是 【 】 A、尺寸精度和形状精度 B、尺寸精度和测量面平行精度 C、测量面平行精度和表面粗糙度 D、表面质量 16、由于测量器具零位不准而出现的误差属于 【 】

A、随机误差 B、粗大误差 C、系统误差 D、测量误差 17、某轴标注φ200021.0○E,则 【 】 A、被测要素尺寸遵守实效边界 B、当被测要素尺寸为φ20mm，允许形状误差最大可达0.021mm C、被测要素尺寸遵守可逆要求 D、被测要素尺寸为φ19.979mm时，允许形状误差最大可达0.021mm 18、国家标准规定的形位公差有 【 】 A、12项 B、13项 C、14项 D、15项 19、公差带形状是两同轴圆柱面之间的区域的有 【 】

A、端面全跳动 B、圆度 C、径向圆跳动 D、圆柱度 20、关于实效尺寸的计算公式中正确的有 【 】 A、轴的实效尺寸=dMax+形位公差 B、轴的实效尺寸=实际尺寸+形位公差 C、孔的实效尺寸=DMax-形位公差 D、孔的实效尺寸=最大实体尺寸+形位公差 21、倾斜度公差属于 【 】 A、定向公差 B、形状公差 C、跳动公差 D、定位公差 22、公差带形状是两同心圆之间的区域的有 【 】 A、圆柱度 B、圆度 C、端面圆跳动 D、径向全跳动 23、端面跳动公差属于 【 】 A、形位公差 B、定位公差 C、跳动公差 D、定向公差 24、几何要素按结构特征分为 【 】 A、轮廓要素和中心要素 B、实际要素和理想要素C、被测要素和基准要素 D、单一要素和关联要素 25、全跳动分为 【 】 A、径向全跳动和轴向全跳动 B、径向全跳动 C、径向全跳动和端面全跳动 D、端面全跳动和轴向全跳动 26、面的位置度公差与面的倾斜度公差的最大区别在于 【 】 A、对被测要素的形状精度要求不同 B、对基准要素的形状精度要求不同 27、公差带的形状不同 D、面的位置度公差比面的倾斜度公差多一个确定公差带位置的基准和理论正确尺寸 28、构成形位公差带的要素为 【 】 A、形状、位置，方向和大小 B、形状，大小和方向； C、位置，大小和方向； D、形状、位置和方向； 29、不属于定向公差项目的是 【 】 A、同轴度 B、平行度 C、垂直度 D、倾斜度 30、下图中圆柱体轴线的直线度公差带形状是 【 】 A、一个圆柱体；B、一个四棱柱体；C、两平行直线；D、两等距直线。

31、圆柱面素线的直线度公差带形状是； 【 】 A、一个圆柱体；B、一个四棱柱体；C、两平行直线；D、两平行平面。 32、倾斜度公差属于 【 】 A、形状公差 B、定向公差 C、定位公差 D、跳动公差 33、下列配合代号中最紧的是 【 】 A、Φ35H7/n6 B、Φ35H7/p6 C、Φ35H7/f6 D、Φ35H7/v6 34、加工后的零件实际尺寸与理想尺寸之差，称为 【 】 A、形状误差 B、尺寸误差 C、公差 D、表面粗糙度 35、下列配合代号中最紧的是（ ）; 【 】 A、Φ35H7/n6 B、Φ35H7/p6 C、Φ35H7/f6 D、Φ35H7/v6 36、垂直度公差属于 【 】 A、形状公差 B、定向公差 C、定位公差 D、跳动公差 37、测量过程中测出的误差一会大，一会儿小的误差是 【 】 A、随机误差 B、系统误差 C、粗大误差 D、测量误差 38、量规中的通规是按最大实体尺寸设计，用来控制 【 】 A、作用尺寸 B、实际尺寸 C、边界尺寸 D、理想尺寸

39、由于测量器具零位不准而出现的误差属于 【 】 A、测量误差 B、系统误差 C、随机误差 D、粗大误差 40、有关公差原则的的应用，错误的说法是 【 】 A、独立原则的应用最为广泛 B、最大实体原则常用于只要求可装配的场合 C、包容要求常常用于有配合要求的场合 D、独立原则的加工难度最低

41、关于量规的作用，正确的论述是 【 】 A、塞规通端是防止孔的作用尺寸小于孔的最小极限尺寸 B、塞规止端是防止孔的作用尺寸小于孔的最大极限尺寸 C、卡规通端是防止轴的作用尺寸小于轴的最大极限尺寸 D、卡规止端是防止轴的作用尺寸小于轴的最小极限尺寸 42、泰勒原则规定:孔或轴的作用尺寸不允许超过。 【 】 A、最大实体尺寸 B、最小实体尺寸 C、最大极限尺寸 D、最小极限尺寸 43、极限尺寸判断原则的数学表达式为 【 】 A、对孔：D作用≥Dmax, D实际≦ Dmin；对轴： d 作用 ≦dmax ，d 实际 ≧ dmin; B、对孔：D作用≥Dmin，D实际≦Dmax；对轴：d作用 ≦dmax ， d实际 ≧ dmin; C、对孔：D作用≥Dmax, D实际≦ Dmin；对轴：d作用 ≦dmin ，d 实际 ≧dmax; D、对孔：D作用≦Dmax, D实际≦ Dmin；对轴：d作用 ≦dmin ，d 实际 ≦dmax;

44、在工件制造过程中，生产操作者对工件进行检验时所用的量规是 【 】 A、验收量规 B、工作量规 C、校对量规 D、以上都正确 二、多项选择题（错选、多选、少选或未选均无分。） 1、下列配合中是间隙配合的有 【 】 A、φ30H7/g6 B、φ30H8/f7 C、φ10H7/v6 D、φ30H8/m7 E、φ100H7/t6 2、下列配合零件应优先选用基轴制的有 【 】 A、滚动轴承外圈与外壳孔的配合 B、轴为冷拉圆钢，不需再加工 C、滚动轴承内圈与轴的配合D、同一轴与多孔相配，且有不同的配合性质 E、一孔与多轴相配，且配合性质相同时 3、下列配合零件，应选用过盈配合的有 【 】

A、需要传递足够大的转矩 B、有轴向运动 C、不可拆连接 D、要求定心且常拆卸 E、有相对运动的传动件联接 4、下列关于基本偏差的论述中正确的有 【 】 A、基本偏差数值大小取决于基本偏差代号 B、轴的基本偏差为下偏差 C、基本偏差的数值与公差等级无关 D、孔的基本偏差为上偏差 E、远离零线的哪个极限偏差为孔或轴的基本偏差 5、对孔的描述正确的说法是 【 】 A、通常指圆柱形内表面 B、通常指圆柱形外表面 C、为包容面 D、为被包容面 E、在它之内无材料 6、配合的种类包括 【 】 A、间隙配合 B、过盈配合 C、过渡配合 D、极限配合好 E、较松配合 7、尺寸公差带是由 决定的。 【 】 A、标准公差 B、基本偏差 C、配合公差 D、基本尺寸 E、尺寸偏差 8、下列配合中是间隙配合的有 【 】 A、￠30H7/g6 B、￠30H8/f7 C、￠30H8/h7 D、￠100H7/t6 E、￠10H6/k5

9、以下各组配合中，配合性质不相同的有 【 】 A、φ60H7/f6和φ60F7/h6 B、φ60P7/h6和φ60 H8/p7 C、φ60N8/h7和φ60H8/n7 D、φ60H8/h7和φ60H7/f6 E、φ60M8/h7和φ60H8/m7 10、下列关于尺寸俗语的描述中，正确的有 【 】 A、尺寸就是用特定单位表示长度值的数值 B、基本尺寸就是设计时给定的尺寸标称值 C、实际尺寸是通过加工获得的尺寸 D、孔的尺寸用D 表示，轴的尺寸用d表示 E、最小实体尺寸等于最小极限尺寸 11、以下各组配合中，配合性质相同的有 【 】 A、￠50H7/f6和￠50F7/h6 B、￠50P7/h6和￠50H8/p7 C、￠50M8/h7和￠50H8/m7 D、￠50H8/h7和￠50H7/f6 E、￠50P8/h7和￠50H8/f6

12、下列配合代号标注正确的是 【 】 A、￠30H6/k5 B、￠30H7/p6 C、￠30h7/D8 D、￠30H8/h7 E、￠50P5/h7 13、下列配合中是间隙配合的有 【 】 A、￠30H7/g6 B、￠30H8/f7 C、￠30H8/m7 D、￠100H7/t6 E、￠30E8/h7 14、下列有关公差等级的论述中，不正确的有 【 】 A、公差等级高，则公差带宽；B、在满足要求的前提下，应尽量选用高的公差等级； C、公差等级的高低，影响公差带的大小，决定配合的精度； D、孔、轴的配合，均为同配合； E、公差等级越高，加工越容易

合集下载

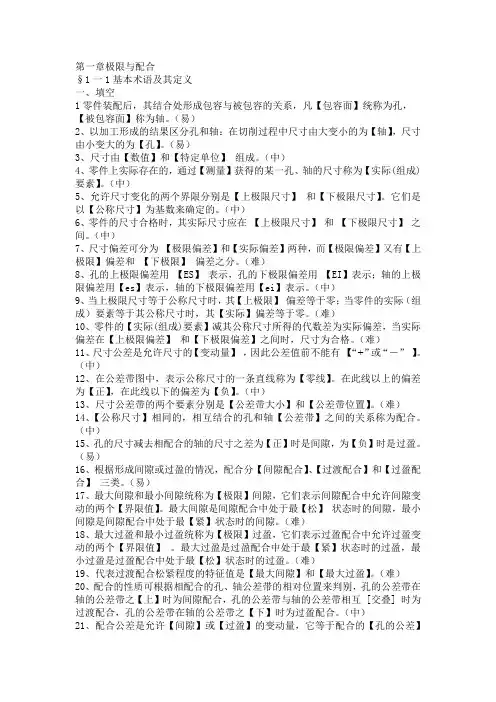

公差复习题

公差复习题

第一章极限与配合§1一1基本术语及其定义一、填空1零件装配后，其结合处形成包容与被包容的关系，凡【包容面】统称为孔，【被包容面】称为轴。

（易）2、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为【轴】，尺寸由小变大的为【孔】。

（易）3、尺寸由【数值】和【特定单位】组成。

（中）4、零件上实际存在的，通过【测量】获得的某一孔、轴的尺寸称为【实际(组成)要素】。

（中）5、允许尺寸变化的两个界限分别是【上极限尺寸】和【下极限尺寸】。

它们是以【公称尺寸】为基数来确定的。

（中）6、零件的尺寸合格时，其实际尺寸应在【上极限尺寸】和【下极限尺寸】之间。

（中）7、尺寸偏差可分为【极限偏差】和【实际偏差】两种，而【极限偏差】又有【上极限】偏差和【下极限】偏差之分。

（难）8、孔的上极限偏差用【ES】表示，孔的下极限偏差用【EI】表示；轴的上极限偏差用【es】表示，轴的下极限偏差用【ei】表示。

（中）9、当上极限尺寸等于公称尺寸时，其【上极限】偏差等于零；当零件的实际（组成）要素等于其公称尺寸时，其【实际】偏差等于零。

（难）10、零件的【实际(组成)要素】减其公称尺寸所得的代数差为实际偏差，当实际偏差在【上极限偏差】和【下极限偏差】之间时，尺寸为合格。

（难）11、尺寸公差是允许尺寸的【变动量】，因此公差值前不能有【“+”或“－”】。

（中）12、在公差带图中，表示公称尺寸的一条直线称为【零线】。

在此线以上的偏差为【正】，在此线以下的偏差为【负】。

（中）13、尺寸公差带的两个要素分别是【公差带大小】和【公差带位置】。

（难）14、【公称尺寸】相同的，相互结合的孔和轴【公差带】之间的关系称为配合。

（中）15、孔的尺寸减去相配合的轴的尺寸之差为【正】时是间隙，为【负】时是过盈。

（易）16、根据形成间隙或过盈的情况，配合分【间隙配合】、【过渡配合】和【过盈配合】三类。

（易）17、最大间隙和最小间隙统称为【极限】间隙，它们表示间隙配合中允许间隙变动的两个【界限值】。

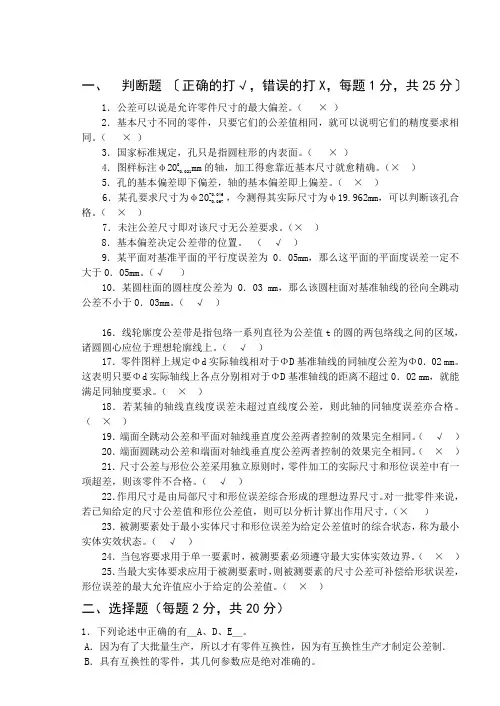

《公差配合与测量技术》复习试卷三套答案
