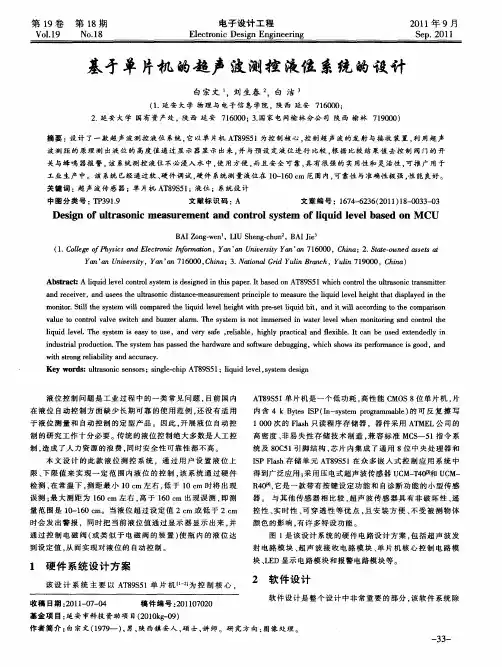

基于单片机的超声波测控液位系统的设计
白宗文 ，刘生春 ，白洁
（１．延安大学物理与电子信息学院，陕西延安７１６０００；
２．延安大学国有资产处，陕西延安７１６０００；３．国家电网榆林分公司陕西榆林７１９０００）
摘要：设计了一款超声波测控液位系统，它以单片机ＡＴ８９Ｓ５１为控制核心，控制超声波的发射与接收装置，利用超声
波测距的原理测出液位的高度值通过显示器显示出来．并与预设定液位进行比较．根据比较结果值去控制阀门的开 关与蜂鸣器报警。该系统测控液位不必浸入水中，使用方便，而且安全可靠，具有很强的实用性和灵活性，可推广用于
工业生产中。该系统已经通过软、硬件调试，硬件系统测量液位在１０—１６０ ｃｍ范围内，可靠性与准确性极强。性能良好。
关键词：超声波传感器；单片机ＡＴ８９Ｓ５１；液位；系统设计
中图分类号：ＴＰ３９１．９ 文献标识码：Ａ 文章编号：１６７４—６２３６（２０１１）１８—００３３—０３
Ｄｅｓｉｇｎ Ｏｆ ｌＩｌｔｒａｓｏｎｉｃ ｍｅａｓｕｒｅｍｅｎｔ ａｎｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｏｆ ｌｉｑｕｉｄ ｌｅｖｅｌ ｂａｓｅｄ ｏｎ ＭＣＵ
ＢＡＩ Ｚｏｎｇ—ｗｅｎ ，ＬＩＵ Ｓｈｅｎｇ—ｃｈｕｎ ，ＢＡＩ Ｊｉｅ
（１．Ｃｏｌｌｅｇｅ ｏｆＰｈｙｓｉｃｓ ａｎｄ Ｅｌｅｃｔｒｏｎｉｃ Ｉｎｆｏｒｍａｔｉｏｎ，Ｙａｎ’ａｎ Ｕｎｉｖｅｒｓｉｔｙ Ｙａｈ’ａｎ ７１６０００，Ｃｈｉｎａ；２．Ｓｔａｔｅ・ｏｗｎｅｄ ａｓｓｅｔｓ ａｔ Ｙａｎ’ａｎ Ｕｎｉｖｅｒｓ ，Ｙｏｎ’觏７１６０００，Ｃｈｉｎａ；３．Ｎａｔｉｏｎａｌ Ｇｒｉｄ Ｙｕｌｉｎ Ｂｒａｎｃｈ，Ｙｕｌｉｎ ７１９０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｌｉｑｕｉｄ ｌｅｖｅｌ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｉｓ ｄｅｓｉｇｎｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ．Ｉｔ ｂａｓｅｄ ｏｎ ＡＴ８９Ｓ５ １ ｗｈｉｃｈ ｃｏｎｔｒｏｌ ｔｈｅ ｕｌｔｒａｓｏｎｉｃ ｔｒａｎｓｍｉｔｔｅｒ
单片机超声波液位计设计原理
一、引言
随着科技的发展，人们对液位控制的需求越来越高。单片机超声波液位计是一种常用的液位控制装置，可以实时监测液体的液位情况。本文将介绍单片机超声波液位计的设计原理，包括硬件设计和软件设计等方面。通过深入探讨，希望读者能够对单片机超声波液位计有更深入的了解。
二、超声波液位计的原理
超声波液位计通过发送超声波信号并接收反射回来的信号来测量液体的液位。其原理是利用声波在空气和液体之间的传播速度不同来计算液位的高度。具体来说，超声波液位计由超声波发射器、接收器和单片机控制模块组成。
三、硬件设计
1. 超声波发射器
超声波发射器负责发送超声波信号。它通常由压电元件构成，能够将电信号转化为机械振动，从而产生超声波。超声波发射器需要与单片机控制模块连接，以接收控制信号并开始发射超声波。
2. 超声波接收器
超声波接收器负责接收反射回来的超声波信号。它也由压电元件构成，能够将接收到的超声波转化为电信号，供单片机控制模块进行处理。超声波接收器需要与单片机控制模块连接，以将接收到的信号传输给单片机进行处理。
3. 单片机控制模块
单片机控制模块是整个超声波液位计的核心部分。它负责控制超声波的发射和接收，以及对接收到的信号进行处理。单片机控制模块一般采用微处理器或微控制器，其具体型号和参数选择需要根据实际需求进行。 四、软件设计
1. 发射超声波信号
单片机控制模块首先需要发送超声波信号。在软件设计中，我们可以使用相应的程序代码控制超声波发射器开始发射超声波。
2. 接收超声波信号
单片机控制模块通过超声波接收器接收反射回来的超声波信号。在软件设计中，我们可以使用相应的程序代码接收传感器接收到的信号。
3. 信号处理
单片机控制模块需要对接收到的信号进行处理，并计算液位的高度。在软件设计中，我们可以使用相应的算法和逻辑来实现信号处理的过程。
4. 结果显示
单片机控制模块还需要将测量得到的液位高度显示出来。在软件设计中，我们可以使用显示模块（如LCD屏幕）来展示测量结果。
