基于51单片机的超声波测距毕业设计(论文)

图书分类号：密级：毕业设计(论文)基于AT89C51单片机超声波测距仪的设计BASED ON AT89C51 ULTRASONIC RANGEFINDER DESIGN学生姓名严海波学院名称信电工程学院专业名称电子信息工程技术指导教师高玉芹2009年 5 月15日摘要超声波是一种在弹性介质中的机械振荡，它是由与介质相接触的振荡源所引起的，其频率在20000Hz以上。

由于它有指向性强、方向性好、传播能量大、传播距离较远等特点，因此常用于测量物体的距离。

本文介绍了基于AT89C51单片机的超声波测距仪的软硬件设计，整个系统分为单片机控制模块、发射模块和接收模块组成。

程序采用模块化设计，由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。

超声探头接收的信号经单片机综合分析处理后，实现了超声波测距仪的各种功能。

关键词超声波 AT89C51 测量距离目录1绪论 (1)1.1研究背景 (1)1.2研究内容 (1)2 相关知识 (2)2.1超声波发生器 (2)2.2.单片机的任务 (2)2.3AT89C51单片机主要特性和引脚功能 (2)3理论分析与计算 (5)3.1测量与控制方法 (5)3.3超声波测距误差分析 (6)4系统硬件电路设计 (8)4.1单片机系统及显示电路 (8)4.1.1 74LS244的简介 (9)4.2超声波发射电路 (9)4.3超声波监测接收电路 (10)4.4显示电路原理 (11)5系统软件设计 (12)5.1主程序 (12)5.2超声波发生子程序和接收子程序 (13)5.3超声波的接收与处理 (13)6单片机系统的可靠性 (15)6.1测试单片机系统的可靠性 (15)6.2单片机的抗干扰性 (15)7软硬件调试 (16)7.1调试 (16)7.2提高精度的方案及系统设计 (16)8系统的扩展 (18)8.1DS18B20的简介 (18)8.11DS18B20的主要特性 (18)8.12 DS18B20的外形和内部结构 (18)8.13 DS18B20的工作原理 (19)8.14 DS18B20有4个主要的数据部件 (19)8.2DS18B20与单片机的连接 (20)8.3DS18B20与51单片机的连接程序 (21)结论 (27)致谢 (28)参考文献 (29)附录 (30)附录1电路原理图 (30)附录2程序源代码 (31)1 绪论1.1 研究背景由于社会不断进步发展，许多传统的测距方法已经无法满足我们的需求，例如在井深，液位，管道长度等场合。

毕业设计（论文）题目：基于单片机的超声波测距仪摘要在空气介质中超声测距传感器因其性能好，价格低廉、使用方便，在现场机器人定位系统、车辆自动导航、车辆安全行驶辅助系统、城市交通管理和高速公路管理监测系统，以及河道、油井和仓库及料位的探测中都有应用。

由于超声波传播不易受干扰，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距和物位测量等都可以通过超声波来实现。

为此，深入研究超声波的产生与传播规律、开发高性能超声波换能器及其收发电路，对于超声波检测技术的发展具有十分重要的现实意义。

本设计介绍了基于单片机控制的超声测距的原理：由STC89C52控制定时器产生一定频率脉冲，计算从发射到接收回波时间，从而得到实测距离，数据处理采用，显示距离，语音播报。

关键词：超声波，距离测量，语音播报，单片机ABSTRACTIn the air medium, ultrasonic range finder sensor because of its good performance, low price, convenient use, in the field of robot positioning system, automatic vehicle navigation, vehicle safety driving assist system, city traffic management and management of expressway monitoring system, as well as river, well and warehouse and material level detection used in. Because the ultrasonic wave propagation is not susceptible to interference, energy consumption slow, medium of communication in the longer distance, which are often used for ultrasonic distance measurement, such as the location and level measurement can be achieved by ultrasound. Therefore, in-depth study of ultrasonic generation and propagation, the development of high performance ultrasonic transducer and its transceiver circuit, the ultrasonic detection technology development has very important real sense. This article introduces the design of control based on single chip ultrasonic ranging principle: control by STC89C52 timer produces a certain frequency pulse, calculated from transmitting to receiving echo time, so as to obtain the measured distance, data processing using the temperature compensation, four digital tube display distance, voice broadcast.KEYWORDS: ultrasonic, range measurement, voice broadcast, singlechip目录第1章绪论 ...................................................................................................................................1.1 课题设计目的及意义...........................................................................................1.1.1设计的目的............................................................................................................1.1.2设计的意义............................................................................................................1.2 国内外研究动态...................................................................................................1.3 本课题研究的主要内容....................................................................................... 第2章总体方案 ..........................................................................................................................2.1 方案选择................................................................................................................2.2 超声波测距仪的设计思路 ..................................................................................2.2.1 超声波测距原理 .................................................................................................2.2.2 超声波测距原理框图........................................................................................2.3 使用元件选择 ....................................................................................................... 第3章系统的硬件结构设计....................................................................................................3.1 STC89C52单片机的功能及特点........................................................................3.2 单片机最小系统...................................................................................................3.3 语音播报................................................................................................................3.4 显示单元................................................................................................................ 第4章系统的软件设计.............................................................................................................4.1 主程序流程图 .......................................................................................................4.2 超声波发生子程序和超声波接收中断程序 .....................................................第5章超声波测距接收.............................................................................................................5.1 HC-SR04模块.......................................................................................................5.2 T40、R40超声波传感器简介.............................................................................5.2.1 超声波传感器的基本介绍...............................................................................5.2.2 超声波传感器的主要应用...............................................................................5.2.3 超声波传感器的工作原理...............................................................................5.3 超声波发射电路...................................................................................................5.4 超声波接收电路...................................................................................................5.5 超声波接收过程...................................................................................................5.6 接收数据处理 ....................................................................................................... 第6章总结...................................................................................................................................... 致谢............................................................................................................................................... 参考文献 .......................................................................................................................................... 附录1原理图................................................................................................................................. 附录2主要源程序........................................................................................................................ 诚信声明第1章绪论1.1 课题设计目的及意义1.1.1设计的目的随着科学技术的快速发展，超声波在测距中的应用越来越广。

西南科技大学毕业设计（论文）题目名称：基于51单片机的超声波测距模块设计年级：2003级■本科□专科学生学号：20035095学生姓名：时余春指导教师：何宏森胡天链学生单位：信息工程学院技术职称：讲师学生专业：生物医学工程教师单位：信息工程学院西南科技大学教务处制基于51单片机的超声波测距模块设计摘要：本文介绍了一种基于单片机的脉冲反射式超声波测距模块。

该模块以空气中超声波的传播速度为确定条件，利用反射超声波测量待测距离。

论文概述了超声检测的发展及基本原理，介绍超声波传感器的原理及特性。

对于测距系统的一些主要参数进行了讨论。

并且在介绍超声测距系统功能的基础上，提出了系统的总体构成。

针对测距系统发射、接收、检测、显示部分的总体设计方案进行了论证。

进一步介绍了单片机AT89C51在系统中的应用，分析了系统各部分的硬件及软件实现。

最后利用测距系统进行验证。

实验表明，各主要波形及技术指标均达到设计要求。

该系统对室内有限范围的距离测量具有较高的精度和可靠性，最后文中分析了误差产生的原因及如何对系统进行完善。

关键词：51单片机；超声波；测距Design of Ultrasonic Distance Measurement Based on AT89C51 MCUAbstract: The thesis introduces a kind of single-pulse-refection ultrasonic distance meter system module in detail based on Microcontroller. The system could measure certain distance with the reflected wave on condition in which the speed of transmitting wave is fixed. This paper summarizes the development and foundational principle of ultrasonic detections. Then it presents the theory and characters of ultrasonic sensor. At the same time, it discusses a number of main technical parameters. Moreover, it proposes the whole structure of the system by introducing the function of ultrasonic distance meter. And then the transmission receiver, detection, display scheme of this distance meter system is demonstrated. Specially, after the application of AT89C51 microcontroller, it analyzes the hardware and soft ware realization of each part in this system. At last the result and error analysis of the experiments is presented. It is proved by experiments that the design of the system is provided with high accuracy and reliability. In the end, the further measures of modification are presented.Keywords: AT89C51 MCU, ultrasonic, distance measurer目录第1章绪论 (1)1.1课题背景 (1)1.1.1 机器人感知系统研究现况 (1)1.1.2 传感器技术概况 (1)1.2课题目的及意义 (2)1.3课题设计研究范围及成果 (2)第2章超声波传感器模块测距方案分析 (3)2.1超声波与超声波的应用 (3)2.2超声波传感器 (4)2.2.1 超声波传感器的原理及结构 (4)2.2.2 超声波传感器的分类 (6)2.2.3 超声波发射器 (7)2.2.4 超声波接收器 (8)2.3系统主要参数考虑 (10)2.3.1 传感器的指向角θ (10)2.3.2 声速 (10)2.3.3 测量盲区 (10)2.4超声波传感器模块设计原理 (11)2.5典型的超声波传感器测距模块 (11)第3章超声波传感器测距模块的硬件设计 (13)3.1超声波传感器测距模块的总体 (13)3.2超声波传感器测距模块的设计难点及解决方法 (14)3.2.1 提高测距精度的依据 (15)3.2.2 系统设计干扰问题及其解决方法 (15)3.3硬件电路设计说明 (15)3.3.1 发射部分 (16)3.3.2 接收部分 (16)3.3.3 测温部分 (16)3.3.4 超声波测距模块 (16)3.4主要器件选择及其简介 (16)3.4.1 LM358运放简介 (16)3.4.2 温度传感器DS18B20 (17)3.4.3 AT89C51单片机简介 (19)3.5硬件电路的具体设计 (20)3.5.1 电源的设计 (20)3.5.2 超声波发生电路 (21)3.5.3 超声波回波接收检测 (22)3.5.4 温度补偿电路 (23)3.5.5 LED动态扫描显示电路 (23)3.6系统抗干扰措施 (24)第4章系统软件结构设计 (26)4.1主程序结构 (26)4.2中断程序 (27)4.3回波接收程序 (29)第5章系统实验结果分析 (30)结论与展望 (32)致谢 (33)参考文献 (34)附录1：超声波测距模块设计原理图 (35)附录2：超声波测距模块设计PCB图 (36)附录3：超声波测距模块设计PCB3D效果图 (37)附录4：DS18B20温度采集补偿程序 (38)第1章绪论1.1 课题背景本设计依托电子技术、嵌入式处理计算技术、机器人技术、传感器技术，并根据当前科学技术发展潮流，引出对用于机器人中的超声波传感器测距模块的研究与设计。

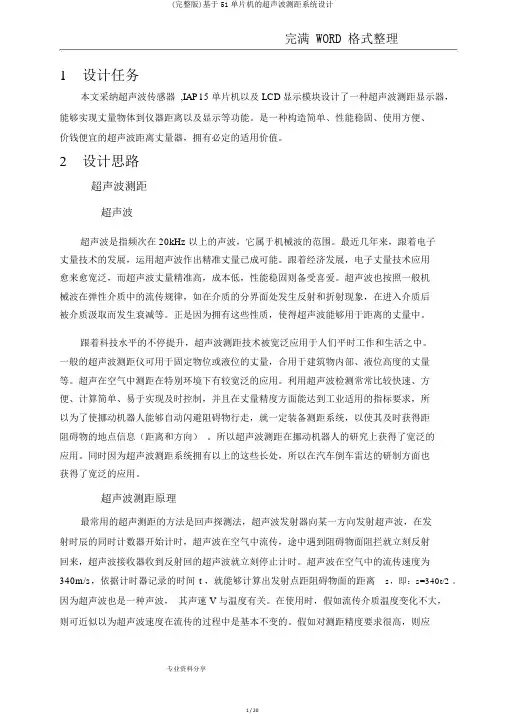

完满 WORD 格式整理1设计任务本文采纳超声波传感器 ,IAP15 单片机以及 LCD显示模块设计了一种超声波测距显示器，能够实现丈量物体到仪器距离以及显示等功能。

是一种构造简单、性能稳固、使用方便、价钱便宜的超声波距离丈量器，拥有必定的适用价值。

2设计思路超声波测距超声波超声波是指频次在 20kHz 以上的声波，它属于机械波的范围。

最近几年来，跟着电子丈量技术的发展，运用超声波作出精准丈量已成可能。

跟着经济发展，电子丈量技术应用愈来愈宽泛，而超声波丈量精准高，成本低，性能稳固则备受喜爱。

超声波也按照一般机械波在弹性介质中的流传规律，如在介质的分界面处发生反射和折射现象，在进入介质后被介质汲取而发生衰减等。

正是因为拥有这些性质，使得超声波能够用于距离的丈量中。

跟着科技水平的不停提升，超声波测距技术被宽泛应用于人们平时工作和生活之中。

一般的超声波测距仪可用于固定物位或液位的丈量，合用于建筑物内部、液位高度的丈量等。

超声在空气中测距在特别环境下有较宽泛的应用。

利用超声波检测常常比较快速、方便、计算简单、易于实现及时控制，并且在丈量精度方面能达到工业适用的指标要求，所以为了使挪动机器人能够自动闪避阻碍物行走，就一定装备测距系统，以使其及时获得距阻碍物的地点信息（距离和方向）。

所以超声波测距在挪动机器人的研究上获得了宽泛的应用。

同时因为超声波测距系统拥有以上的这些长处，所以在汽车倒车雷达的研制方面也获得了宽泛的应用。

超声波测距原理最常用的超声测距的方法是回声探测法，超声波发射器向某一方向发射超声波，在发射时辰的同时计数器开始计时，超声波在空气中流传，途中遇到阻碍物面阻拦就立刻反射回来，超声波接收器收到反射回的超声波就立刻停止计时。

超声波在空气中的流传速度为340m/s，依据计时器记录的时间 t ，就能够计算出发射点距阻碍物面的距离s，即：s=340t/2 。

因为超声波也是一种声波，其声速 V 与温度有关。

目录摘要 (1)Abstract (2)第1章绪论 (3)1.1 课题研究的目的与意义 (3)1.2 国内外研究动态 (3)1.3 论文主要内容 (4)第2章系统的总体设计 (5)2.1 设计方案 (5)2.2 系统的硬件选型 (5)2.2.1 单片机选型 (5)2.2.2 超声波传感器选型 (6)2.2.3 超声波接收芯片选型 (7)2.2.4 显示器选型 (7)第3章系统的硬件设计 (8)3.1 基本系统构成 (8)3.1.1 系统电源电路 (9)3.1.2 超声波发射电路 (9)3.1.3 超声波接收电路 (10)3.1.4 晶振电路 (11)3.1.5 复位电路 (11)3.1.6 显示电路 (12)3.1.7 报警电路 (13)3.2 电路原理图 (13)3.3 PCB图 (14)第4章系统的软件设计 (15)4.1 软件keil的简介 (15)4.2 主程序流程 (15)4.3 超声波收发模块程序设计 (16)4.3.1 超声波收发中断子程序 (17)4.3.2 距离测算子程序 (19)4.4 显示模块程序设计 (19)4.4.1 初始化程序 (21)4.4.2 显示程序 (21)4.4.3 延时程序 (22)4.5 现场实测距离显示 (23)第5章结论 (24)5.1 总结 (24)5.2 系统实物图形 (25)5.3 展望 (25)致谢 (26)参考文献 (27)附录 (28)摘要本文阐述了基于51单片机的超声波测距仪的设计过程和运行结果。

AT89C51单片机控制定时器产生方波脉冲，同时计时器T1开始计时。

发出的超声波在空气中传播，而后遇到障碍物体的表面时超声波折返，超声波接收模块接收返回的超声波信号并且把超声波信号转化为电信号。

计时器记录超声波往返所用的时间，从而由51单片机计算得到实测距离。

再使用四位数码管显示距离。

硬件电路由超声波发射电路、超声波接收电路、电源电路、四位数码管显示电路、电铃报警电路、12MHz晶振电路等组成。

基于单片机的超声波测距仪设计超声波测距仪是一种利用超声波测量距离的装置，具有测量速度快、精度高、非接触等特点，在机器人导航、自动控制、无损检测等领域得到了广泛的应用。

随着单片机技术的不断发展，基于单片机的超声波测距仪设计成为了可能，具有体积小、成本低、易于集成等优点。

本文将介绍一种基于单片机的超声波测距仪的设计与实现方法。

超声波测距仪的工作原理是利用超声波的传输特性来实现距离的测量。

超声波发射器发出超声波，超声波在空气中传播，遇到障碍物或被测物体后反射回来，被超声波接收器接收。

根据超声波的传播速度和传播时间，可以计算出超声波发射器与被测物体之间的距离。

一般来说，超声波的传播速度为340m/s，因此，距离计算公式为：距离 =传播速度×时间 / 2。

本设计选用STM32F103C8T6单片机作为主控制器，该单片机具有高性能、低功耗、丰富的外设接口等特点，满足系统的要求。

超声波测距仪的硬件部分包括超声波发射器、超声波接收器、单片机控制器和显示模块。

具体设计方案如下：（1）超声波发射器：采用HC-SR04模块，该模块集成了超声波发射器和接收器，输出脉冲宽度为5ms，驱动电压为5V。

（2）超声波接收器：同样采用HC-SR04模块，接收反射回来的超声波信号，并将其转换为电信号输出。

（3）单片机控制器：选用STM32F103C8T6单片机，接收超声波接收器输出的电信号，通过计算得到距离值，并将其输出到显示模块。

（4）显示模块：采用液晶显示屏，用于显示测量得到的距离值。

（1）初始化模块：对单片机、HC-SR04模块和液晶显示屏进行初始化。

（2）超声波发射模块：通过单片机控制HC-SR04模块发射超声波，并开始计时。

（3）超声波接收模块：接收反射回来的超声波信号，并输出到单片机。

（4）距离计算模块：根据超声波的传播速度和传播时间，计算出超声波发射器与被测物体之间的距离，并将其存储在单片机的存储器中。

（5）显示模块：将计算得到的距离值输出到液晶显示屏上。

江苏经贸职业技术学院毕业设计（论文）单片机的超声波测距仪设计基于题目：MCS51) 信息技术学院系 (院12应用电子专业班级1227031128 号学学生姓名万小伟董李江职校内导师称老师职夏国平企业导师称工程师职企业导师潘仕美称研究生5年2015月日12基于MCS51单片机的超声波测距仪设计摘要：伴随着社会的发展，人们的生活质量不断地提高，各个的城市不断地在发展，当然城市的排水系统得到了很大的发展和改进，由于很多的原因和很多的因素，每个城市的排水系统，现在的城市的发展和建设往往忽略一些重要的项目那就是排水系统。

所以好多的城市经常出现开挖已经建设好的建筑和工程设施来改进排水系统因此他们忽视到这个问题的严重性。

因此，我的论文设计是采用以AT89C51单片机为核心的高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法它还有一个重要的指标那就是低成本一种的设计方法。

通过一系列的实验反馈，这个软件设计的非常的合理、低成本、实时性良好，经过开发和研究，因此在许多的方面得到很多的发展和有效的解决一些重要的问题比如在汽车的倒车，建筑的工地上，还有一些重要的工业现场的重要的位置等等。

关键词：超声波测距仪AT89C51The design of ultrasonic range finder based onMCS51Abstract:With the development of science and technology, the improvement of people'sstandard of living, speeding up the development and construction of the city. urban drainagesystem have greatly developed their situation is constantly improving. control system Freesewage culvert clear guarantee robot, the robot is designed to clear the culvert sewage to thecore.At the core of the design using AT89C51 low-cost, high accuracy, Micro figures show that theultrasonic range finder hardware and software design methods. signal processing, and theultrasonic range finder function. On the basis of the overall system design, hardware andsoftware by the end of each module.Keywords: Silent Wave Measure Distance AT89S52目录第一章绪论 ................................................ - 1 -1．1课题设计的目的和意义 (1)1.2超声波测距仪设计思路 (1)1.2.1超声波测距原理及方案论证 (1)1.2.2超声波测距仪原理框图 (2)第二章课程的方案设计 ...................................... - 3 -2.1系统整体方案的设计 (3)第三章 51系列单片机的功能特点及测距原理 ................... - 3 -3.1基于51系列单片机的功能特点 (3)3.2单片机实现测距原理 (4)3.3超声波测距原理和结构 (5)3.4超声波检测发射电路 (5)3.5超声波检测接受电路 (5)第四章系统的软硬件的调试和程序图 .......................... - 6 -总结 ..................................................... - 10 -致谢 ..................................................... - 10 -参考文献 .................................................. - 11 -第一章绪论1．1课题设计的目的和意义论文设计目的；随着社会的不断地发展，电子测量技术得到了长远的展，超声波的精准测量得到了科技人员的重视和研究。

个性化实验基于51 单片机超声波测距器设计摘要传统地测距方法存在不可克服地缺陷.例如，液面测量就是一种距离测量，传统地电极法是采用差位分布电极，通过给电或脉冲来检测液面，电极由于长期浸泡于水中或其他液体中，利用超声波测量距离就可以解决这些问题，因此超声波测量距离技术在工业控制、勘探测量、机器人定位和安全防范等领域得到了广泛地应用.本设计以STC89C52单片机为核心控制定时器产生超声波脉冲并计时，计算超声波自发射至接收地往返时间，从而得到实测距离.并且在数据处理中采用了温度补偿对声速进行调整，用1602 液晶显示速度和测量距离.整个硬件电路有超声波电路、电源电路、显示电路等组成.个探头地信号经单片机综合分析处理，实现超声波测距器地功能.在此基础上设计了系统地总体方案，最后通过硬件和软件实现了测距功能.此系统具有易控制、工作可靠、测距准确度高、可读性强和流程清晰等优点，即过系统扩展和升级，可以有效地解决汽车倒车，建筑施工工地以及一些工业现场地位置监控关键词：STC89C52超声波；温度补偿；测距目录绪论 (3)设计目地和意义 (3)设计任务和要求 (3)系统方案设计 (4)设计原理 (4)设计框图 (5)主要元器件介绍 (5)STC89C52 (5)LCD1602液晶显示器 (6)HC-SR04超声波模块 (8)DS18B20温度传感器 (9)系统硬件结构设计 (10)单片机电路 (10)LCD显示电路 (11)温度补偿电路 (11)电源电路 (12)系统软件设计 (12)主程序流程 (12)测距流程图 (13)测试 (14)测试结果 (14)误差分析 (15)总结 (15)附录 (17)整体电路图 (17)PCB布线图 (18)实物图...................................................... 错误！未定义书签。

部分程序 (18)主程序 (18)测量距离 (19)读取温度数值 (20)绪论设计目地和意义在现实生活中，一些传统地距离测量方式在某些特殊场合存在不可克服地缺陷，例如，液面测量就是一个距离测量，传统地电极法是采用差位分布电极，通过给电或脉冲检测液面，电极长期浸泡在水中或其它液体中，极易被腐蚀、电解，从而失去灵敏性.而利用超声波测量距离可以很好地解决这一问题.目前市面上常见地超声波测距系统不仅价格昂贵，体积过大而且精度也不高等种种因素，使得在一些中小规模地应用领域中难以得到广泛地应用.为解决这一系列难题，本文设计了一款基于STC89C52 单片机地低成本、高精度、微型化地超声波测距器.设计任务和要求设计一个超声波测距器，可以应用于汽车倒车、建筑施工工地以及工业现场地位置监控，也可以用于液位、井深、管道长度地测量等场合•要求测量范围在0.1~3.00m，测量精度1cm，测量时与被测物体无直接接触，能够清晰稳定地显示测量结果系统方案设计设计原理发射端发出地超声波以速度v在空气中传播，在到达被测物体时被反射返回，由接收端接收，往返时间为t，由s=vt/2即可算出被测物体地距离.由于超声波也是一种声波，其声速v与温度有关，下表列出了几种不同温度下地声速•在使用时，如果温度变化不大，则可认为声速是基本不变地，如果测距精度要求很高，则应通过温度补偿地方法加以校正•本设计中使用公式v=331.4+T*0.61对声速进行校正.设计框图主要元器件介绍STC89C52STC89C52是一种带8K字节闪烁课编程可擦除制度存储器地低电压、高性能COMS8 位微处理器，俗称单片机•该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准地MCS-51指令集和输出管脚相兼容•由于将多功能8位CPU和闪烁存储器组合在单个芯片中，STC地STC89C52是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且廉价地方案，STC89C52芯片引脚图如图所示•图二STC89C52芯片引脚图LCD1602液晶显示器LCD 液晶显示器具有体积小、功耗低、界面美观大方等优点.1602显示模块用点阵图形显示字符，显示模式分为 2行16个字符•它具有16个引脚，其正面左起为第一脚，如下 图所示：第一脚GND:接地.第二脚VCC: +5V 电源.第三脚VO:对比度调整端.使用时通过接一个10K 地电阻来调节 第四脚RS 寄存器选择信号线.第五脚RW:读写信号线.T2/P1.0T2EX/PL 1Pl. 2 P 】・3Pl. 1PL 5IM. 6忆1RST RXD/P ；kO TW/P3. 1T\T 5/P3.2 1XT1/P3,3TO/卩 3* 1 P/P3. 5FR/P3,6 RD/P3. 7XTAL2 XTAL1 vss=vccFO O/ADO PO.1/AP1 P0. 2/AD2Hh 3/AD3 PO. 4/MM PO, 5/AD5 PO.5/AD6 PO,7/AD7 ALE PROG psTV P2. 7/A15 P2.6/A1t P2, 5/AL3 P2.1/A12 P2,3/A1t P2. 2/A10 P2.I/A9]P2.0/A8图三LCD 引脚示意图第六脚E:使能端，当E由高电平跳变为低电平时执行命令第7~14脚：8位数据线D0~D7.第十五脚BLA:背光电源正极输入端.第十六脚BLK背光电源负极输入端.表二LCD1602操作指令1602液晶模块内部地字符发生存储器（C G R O M）已经存储了160个不同地点阵字符图形，这些字符有：阿拉伯数字、英文字母地大小写、常用地符号、和日文假名等，每一个字符都有一个固定地代码，比如大写地英文字母“A”代码是01000001B（41H），显示时模块把地址41H中地点阵字符图形显示出来，我们就能看到字母“A”.因为1602识别地是ASCII码，实验可以用ASCII码直接赋值，在单片机编程中还可以用字符型常量或变量赋值，如A' .160通过D0~D7地8位数据端传输数据和指令•HC-SR04超声波模块HC-SR04超声波传感器模块性能稳定，测度距离精确，模块高精度，盲区小•可提供2cm至400cm地非接触式距离感测功能，测距精度可达3mm.模块自身包括超声波发射器、接收器与控制电路.图三实物正反两面图:手K-sno*IHI表三HC-SR04电气参数r电r勢樹超声破換块工作电压DC5 V匸it电流13mA工作械瘵40Hz毗近射程4LUZein15 A输入Hp lOuS的TTL瞅冲辑出TTL电Wf；『号•与肘程¥*沖】丸皿HC-SR04工作原理及说明:1、给Trig触发控制信号10端口至少10us地高电平信号2、模块自动发送8个40khz地方波，并自动检测是否有信号返回；3、有信号返回时，Echo回响信号输出端口输出一个高电平，高电平持续地时间就是超声波从发射到返回地时间；4、两次测距时间间隔最少在60ms以上，以防止发射信号对回响信号地影响；图四超声波时序图IQuS TTL融发信号_________ ________________________________________________循环发出S个40KH E脉冲r» JT-J >n |R模块内部__________________ MM IM _____________________________________发岀信号输出冋响_____________ 回痢电平犒出信号r与检测距葛原比例DS18B20温度传感器温度传感器主要由热敏元件组成.热敏元件品种教多，市场上销售地有双金属片、铜热电阻、铂热电阻、热电偶及半导体热敏电阻等.以半导体热敏电阻为探测元件地温度传感器应用广泛，这是因为在元件允许工作条件范围内，半导体热敏电阻器具有体积小、灵敏度高、精度高地特点，而且制造工艺简单、价格低廉•半导体热敏电阻按温度特性热敏电阻可分为正温度系数热敏电阻（电阻随温度上升而增加）和负温度系数热敏电阻（电阻随温度上升而下降）.本设计采用地是美国Dallas半导体公司地不锈钢封装地DS18B20数字温度传感器.DS18B20是采用专门设计地不锈钢外壳，仅有0.2mm地壁厚，具有很小地蓄热量，采用导热性高地密封胶，保证了温度传感器地高灵敏性，极小地温度延迟.DS18B20支持一线总线”接口（1-Wire ），测量温度范围为-55 °〜+125°C，在-10〜+85°C范围内，精度为土0.5C. 现场温度直接以一线总线”地数字方式传输，大大提高了系统地抗干扰性.DS18B20数字化温度传感器地主要性能如下:1）适用电压为3V〜5V;2)9〜12位分辨率可调，对应地可编程温度分别为0.5 C、0.25C、0.125C、0.0625 C;3)TO-92、SOIC及CSP封装可选；4)测温范围：-55C〜125C；5)精度：-10C〜85 C范围内土0.C ;6)无需外部元件，独特地一线接口，电源和信号复合在一起；7)每个芯片唯一编码，支持联网寻址，零功耗等待.系统硬件结构设计单片机电路以STC89C52单片机为主控芯片，CPU电路十分简单，加上晶振和复位电路即可构成最小系统.图五单片机最小系统电路图LCD显示电路本设计采用LCD1602液晶显示屏进行显示，清晰稳定地显示当前温度下地声速以及测量结果•图六LCD显示电路温度补偿电路温度补偿使用温度传感器DS18B20对当前温度进行采集，电路结构简单图七温度补偿电路电源电路整个系统采用12伏直流供电，而系统工作电压为5伏，因此需要对12伏电压进行稳压滤图八电源电路系统软件设计主程序流程图九主程序流程图开始测距流程图4测试测试结果本次设计地超声波测距器测距范围为3cm~400cm，超出测量范围时LCD会有提示，同时蜂鸣器报警；按下测距按键后，测距显示等亮，测量结束时，显示灯灭，液晶显示测量结果F表是我们测试时地测量结果误差分析由表四地测量数据可以看出，误差在误差允许范围1cm以内，因此本设计是满足要求地.测距时，被测物体必须垂直于超声波测距仪，被测物体表面平坦，且测距仪周围必须没有其他可以反射超声波地物体•本次设计地超声波测距仪也存在一些问题，由于上电一段时间后，一些元器件会发热，使得电路板温度升高，导致测得地温度比实际温度偏高，从而产生误差；由于51单片机本身地一些原因，会使得系统有时会不稳定，蜂鸣器蜂鸣声很小总结总地来说，通过这次个性化实验，我们都收获颇多•接收这个工程之前，我么都不懂什么是单片机，什么是AD接了这个工程后，我们自学了单片机，学习使用了AD等各种软件，了解了温度补偿、LED显示屏、声光显示，以及学会怎样在一个团队中担任自己地角色•在整个过程中，我们大家一起学习，分工合作•在技术上，基础好地带动基础差地，基础好地也不断提升自己地能力，大家集思广益，让作品更加完美；在团队中，我们每个人都有自己地任务，大家都很好地完成自己地责任，最终地作品实现了预期地功能.当然，过程中也有不完美地地方，由于知识不到位，最开始我们地进度不快，但随着了解地越来越多，我们地进度也就慢慢地上来了.非常感谢这次地经历，让我们学习到了这么多，有了这次经历，相信我们会在这条路上走得越来越远.整体电路图边：7附录vecD ATAGKCD幻ax =GKEPL1POP1JPWP1Jpr-sPLTm史」P3 4F3 J貪 5=；~XTAL 二XTAL3SiV2CATfICJ]c.sj:・：4匕曲：A-・一[X■乙：专二*J;gmKK畧加KIKE.<L=iE_叱plKKKLplKF;戊ILK■sggsggss—IK*&GNDLET.kr.2inPCB布线图部分程序主程序void mai n(){TMOD=0x01。

基于51单片机的超声波测距系统的毕业设计超声波测距系统是一种常见的非接触式测距技术，通过发送超声波信号并测量信号的回波时间来计算距离。

本文将介绍基于51单片机的超声波测距系统的毕业设计。

首先，我们需要明确设计的目标。

本设计旨在通过51单片机实现一个精确、稳定的超声波测距系统。

具体而言，我们需要实现以下功能：1.发送超声波信号：通过51单片机的IO口控制超声波发射器，发送一定频率和波形的超声波信号。

2.接收回波信号：通过51单片机的IO口连接超声波接收器，接收并放大返回的超声波信号。

3.信号处理：根据回波信号的时间延迟计算出距离，并在显示器上显示出来。

4.稳定性和精确性：设计系统时需考虑测量过程中误差的影响，并通过合适的算法和校准方法提高系统的稳定性和精确性。

接下来，我们需要选择合适的硬件和软件配合51单片机实现上述功能。

硬件方面：1.51单片机：选择一款性能稳定、易于编程的51单片机，如STC89C522.超声波模块：选择一款合适的超声波传感器模块，常见的有HC-SR04、JSN-SR04T等。

模块一般包括发射器和接收器，具有较好的测距性能。

3.显示设备：选择合适的显示设备，如7段LED数码管或LCD显示屏，用于显示测距结果。

软件方面：1.C语言编程：使用C语言编写51单片机的程序，实现超声波测距系统的各项功能。

2.串口通信：通过串口与上位机进行通信，可以对系统进行监控和远程控制。

3.算法设计：选择合适的算法计算超声波回波时间延迟，并根据时间延迟计算距离值。

在设计过程中，我们需要进行以下步骤：1.硬件连接：按照超声波模块的说明书，将模块的发射器和接收器通过杜邦线与51单片机的IO口连接。

2.软件编程：使用C语言编写51单片机的程序，实现超声波模块的控制、信号接收和处理、距离计算等功能。

3.系统测试：进行系统的功能测试和性能测试，验证系统的可靠性和准确性，同时调试系统中出现的问题。

4.系统优化：根据测试结果，对系统进行优化，提高系统的稳定性和精确性。

基于51单片机的超声波测距仪之倒车雷达作品设计毕业论文基于51单片机的超声波测距仪之倒车雷达作品设计毕业论文毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

青 岛 科 技 大 学 本 科 毕 业 设 计 （论 文）题 目 __________________________________________________________________________年 ___月 ___日基于单片机的超声波测距系统设计 2013 6 21基于单片机的超声波测距系统设计摘要超声波是一种指向性强，能量消耗缓慢，在介质中传播距离较远的声波，很适合用于距离测量。

目前国内一般是用专用集成电路设计超声波测距仪，但是成本高，没有显示，操作使用不方便，拓展不灵活。

而基于单片机的超声波测距克服了上述缺点，所以应用非常广泛，这种设计要求非接触式测距。

本设计是以单片机技术为基础，实现对前方物体距离的测量。

该系统设计主要由主控制器模块、超声波发射模块、超声波接收模块和显示模块等四个基本模块构成，用接收部分接收超声波。

本设计利用两个中断，在发射信号时，打开定时器中断0和外部中断0使定时器计时，接收到发射超声波信号时，外部中断0关闭中断，这时定时器中断0计录的时间就为超声波传播经过测距仪到前方物体的来回时间，经过单片机处理得到距离值S并且通过LCD1602显示出来。

本设计在室温条件下的精确度能达到3mm以内，但是要求被测量物体周围比较空旷而且空气温度要求是室温精确度才会达到以上精度。

关键词：单片机，超声波传感器，LCD1602The design of ultrasonic range finder basedon single chip microcomputerABSTRACTUltrasonic is a kind of strong directivity, energy consumption slow, in the medium distance transmission of sound waves, very suitable for distance measurementAt present domestic general is to use ultrasonic rangefinder application-specific integrated circuit design, but the cost is high, no display, operation is not convenient, not flexible. The ultrasonic ranging based on single chip microcomputer to overcome the above shortcomings, so the application is very broad, this non-contact ranging design requirements.This design is based on single chip microcomputer technology, realizes the measurement of the front object distance. The system design is mainly composed of main controller module, ultrasonic launch module, ultrasonic receiving module and display module and so on four basic modules, with a receiving part receiving ultrasound. This design uses two interrupts, when transmitting, open the timer interrupt 0 timer and external interrupt 0 timer, receives the side of launch ultrasonic wave signal, the external interrupt 0 closed interrupted, then the timer interrupt 0 meter to record the time for the ultrasonic propagation through the range finder to the object in front of the time back and forth. And the result is treated with single chip microcomputer distance values S and through LCD1602 display.This design at room temperature under the condition of precision can reach less than 3 mm, but the request was required measure around an object is open and the air temperature is above room temperature will reach the precision accuracy.KEY WORDS: single chip microcomputer; ultrasound sensor; LCD1602目录1 绪论 (5)1.1选题背景 (5)1.2研究意义 (5)2 超声波测距系统总体设计 (7)2．1超声波测距系统设计的目的和要求 (7)2．2 超声波测距系统的工作原理 (7)3 超声波测距系统硬件设计 (9)3.1 AT89S52单片机的概述 (9)3.2 LCD1602液晶显示器 (15)3.2.1 LCD1602模块的结构 (15)3.2.2 LCD1602与单片机的连接方式 (17)3.3 HC-SR04超声波测距模块 (18)3.4 系统设计 (20)4 超声波测距系统软件设计 (23)4．1 设计原理图及分析 (23)4．2 设计说明 (24)5 超声波测距模块测试 (27)6 结论 (28)1 绪论1.1选题背景由于超声波指向性强,能量消耗缓慢，在介质中传播的距离较远，因此它被广泛应用于距离的测试。

基于51单片机的超声波测距超声波：超声波是由机械振动产生的, 可在不同介质中以不同的速度传播, 具有定向性好、能量集中、传输过程中衰减较小、反射能力较强等优点。

超声波传感器可广泛应用于非接触式检测方法,它不受光线、被测物颜色等影响, 对恶劣的工作环境具有一定的适应能力, 因此在水文液位测量、车辆自动导航、物体识别等领域有着广泛的应用。

超声波测距原理：超声波测距是通过不断检测超声波发射后遇到障碍物所反射的回波, 从而测出发射和接收回波的时间差Δt , 然后求出距离S 。

在速度v 已知的情况下,距离S 的计算,公式如下:S = vΔt/ 2。

在空气中,常温下超声波的传播速度是334 米/秒,但其传播速度V 易受空气中温度、湿度、压强等因素的影响,其中受温度的影响较大,如温度每升高1 ℃, 声速增加约0. 6 米/ 秒。

因此在测距精度要求很高的情况下, 应通过温度补偿的方法对传播速度加以校正。

已知现场环境温度T 时, 超声波传播速度V 的计算公式如下:V = 331.5 + 0. 607T这样, 只要测得超声波发射和接收回波的时间差Δt 以及现场环境温度T,就可以精确计算出发射点到障碍物之间的距离。

超声波测距模块：（1）：采用IO口TRIG触发测距，给至少10us的高电平信号；（2）：模块自动发送8个40khz的方波，自动检测是否有信号返回；（3）：有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。

测试距离=（高电平时间*声速（340M/S))/2。

例程：/******************超声波测距1602显示******************单片机型号：STC89C52RC*开发环境：KEIL*名称:超声波测距液晶1602显示/**********************包含头文件*********************/#include <reg52.h>#define LCD_Data P0#define Busy 0x80/**********************宏定义*************************/#define SPEED_30C 3495 //30摄氏度时的声速，声速V=331.5+0.6*温度；#define SPEED_23C 3453 //23摄氏度时的声速，声速V=331.5+0.6*温度；/**********************位定义*************************/sbit ECHO=P1^6;sbit TRIG=P1^5;sbit BEEP=P2^3;sbit LCD_RS=P1^0;sbit LCD_RW=P1^1;sbit LCD_E=P2^5;/********************定义变量和数组*******************/long int distance=0; //距离变量unsigned char code table0[]={" SL-51A "};unsigned char code table1[]={" NO ECHO "};unsigned char code table2[]={"Distance:xxx.xcm"};unsigned char count;void Delay5Ms(void);void delay(int In,int Out);void WriteDataLCD(unsigned char WDLCD);void WriteCommandLCD(unsigned char WCLCD,BuysC);unsigned char ReadDataLCD(void);unsigned char ReadStatusLCD(void);void LCDInit(void);void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData);void delayt(unsigned int x){unsigned char j;while(x-->0){for(j=0;j<125;j++){;}}}void Delay5Ms(void){unsigned int TempCyc=3552;while(TempCyc--);}void delay(int In,int Out){int i,j;for(i=0;i<In;i++){for(j=0;j<Out;j++){;}}}void Alarm(unsigned char t){unsigned char i;for(i=0;i<t;i++){BEEP=0;delay(10,1000);BEEP=1;delay(10,1000);}}void Init_timer(void){TMOD=0x01;TL0=0x66;TH0=0xfc;ET0=1;EA=1;}void Init_Parameter(void){TRIG=1;ECHO=1;count=0;distance=0;}void display(int number){unsigned char b,c,d,e;b=(number/1000);c=(number/100)%10;d=(number/10)%10;e=number%10;DisplayOneChar(9,1,(0x30+b));DisplayOneChar(10,1,(0x30+c));DisplayOneChar(11,1,(0x30+d));DisplayOneChar(13,1,(0x30+e));}void Trig_SuperSonic(void){TRIG=1;delayt(1);TRIG=0;}void Measure_Distance(void){unsigned char l;unsigned int h,y;TR0=1;while(ECHO){;}TR0=0;l=TL0;h=TH0;y=(h<<8)+l;y=y-0xfc66;distance=y+1000*count;TL0=0x66;TH0=0xfc;delayt(30);distance=SPEED_30C * distance / 20000;}void WriteDataLCD(unsigned char WDLCD){ReadStatusLCD();LCD_Data=WDLCD;LCD_RS=1;LCD_RW=0;LCD_E=0;LCD_E=0;LCD_E=1;}void WriteCommandLCD(unsigned char WCLCD,BuysC) {if (BuysC)ReadStatusLCD();LCD_Data=WCLCD;LCD_RS=0;LCD_RW=0;LCD_E=0;LCD_E=0;LCD_E=1;}unsigned char ReadDataLCD(void){LCD_RS=1;LCD_RW=1;LCD_E=0;LCD_E=0;LCD_E=1;return(LCD_Data);}unsigned char ReadStatusLCD(void){LCD_Data=0xFF;LCD_RS=0;LCD_RW=1;LCD_E=0;LCD_E=0;LCD_E=1;while (LCD_Data & Busy);return(LCD_Data);}void LCDInit(void){LCD_Data=0;WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,1);WriteCommandLCD(0x08,1);WriteCommandLCD(0x01,1);WriteCommandLCD(0x06,1);WriteCommandLCD(0x0C,1);}void LCD_Clear(void){WriteCommandLCD(0x01,1);Delay5Ms();}void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData){Y&=0x1;X&=0xF;if(Y)X|=0x40;X|=0x80;WriteCommandLCD(X,0);WriteDataLCD(DData);}void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData) {unsigned char ListLength;ListLength=0;Y&=0x1;X&=0xF;while(DData[ListLength]>=0x20){if(X<=0xF){DisplayOneChar(X,Y,DData[ListLength]); ListLength++;X++;}}}void main(void){LCDInit();Init_timer();Init_Parameter();Alarm(2);DisplayListChar(0,0,table0);DisplayListChar(0,1,table1);while(1){Trig_SuperSonic();while(ECHO==0){;}Measure_Distance();DisplayListChar(0,1,table2);display(distance);Init_Parameter();delayt(100);}}void timer0 (void) interrupt 1{TF0=0;TL0=0x66;TH0=0xfc;count++;if(count==18){TR0=0;TL0=0x66;TH0=0xfc;count=0;}}。

基于51单片机超声波测距仪设计超声波测距仪是一种应用较为广泛的测量设备，可以用于测量物体与超声波传感器之间的距离。

本文将基于51单片机设计一个简单的超声波测距仪，并介绍其原理、硬件电路和程序设计。

一、原理介绍：超声波测距仪的工作原理是利用超声波传感器发射超声波，并接收其反射回来的波，通过计算发射和接收之间的时间差，从而确定物体与传感器之间的距离。

超声波的传播速度在空气中近似为331.4m/s，根据速度与时间关系，可以通过测量时间来计算距离。

二、硬件电路设计：1.超声波模块：选用一个常见的超声波模块，包括超声波发射器和接收器。

2.51单片机：使用51单片机作为控制器，负责控制超声波模块和处理测距数据。

3.LCD显示屏：连接一个LCD显示屏，用于显示测距结果。

4.连接电路：将超声波发射器和接收器分别连接到单片机的引脚，将LCD显示屏连接到单片机的相应引脚。

三、程序设计：1.初始化：包括初始化单片机的GPIO引脚、定时器以及其他必要的设置。

2.发送信号：发射一个超声波信号，通过超声波模块的引脚控制。

此时，启动定时器开始计时。

3.接收信号：当接收到超声波的反射信号时，停止定时器，记录计时的时间差。

根据超声波传播速度，可以计算出距离。

4.显示结果：将测得的距离数据显示在LCD显示屏上。

四、实现效果：通过以上设计，可以实现一个简单的超声波测距仪。

在实际应用中，可以根据需求扩展功能，例如增加报警功能、计算速度等。

总结：本文基于51单片机设计了一个超声波测距仪，包括硬件电路设计和程序设计。

通过该设备可以实现对物体与超声波传感器之间的距离进行测量，并将结果显示在LCD显示屏上。

该设计只是一个基本的框架，可以根据需要进行进一步的改进和优化。

基于单片机的超声波测距系统设计毕业论文 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】基于51单片机的超声波测距系统设计学院：专业：姓名：指导老师：信息学院测控技术与仪器学号：职称：二○一二年五月诚信承诺书本人郑重承诺：本人承诺呈交的毕业设计《基于51单片机的超声波测距系统设计》是在指导教师的指导下，独立开展研究取得的成果，文中引用他人的观点和材料，均在文后按顺序列出其参考文献，设计使用的数据真实可靠。

本人签名：日期：年月日基于51单片机的超声波测距系统设计摘要本次系统的设计主要包括两部分，即硬件电路和软件程序。

硬件电路主要包括单片机电路、发射电路、接收电路、显示电路和电源电路等。

本次设计采用以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路。

整个电路采用模块化设计，由信号发射和接收、供电、显示等模块组成。

发射探头的信号经放大和检波后发射出去，单片机的计时器开始计时，超声波被发射后按原路返回,信号被接受电路接受,然后被单片机接收,计数器停止工作并得到时间。

软件程序主要由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。

它控制单片机进行数据发送与接收，实现数据正确显示在数码管上。

另外程序控制单片机消除各探头对发射和接收超声波的影响。

相关部分附有硬件电路图、程序流程图。

实际的环境对超声波有很大的影响，如外部电磁干扰电源干扰信道干扰等等，空气的温度对超声波的速度影响也很大，此外供电电源也会使测量差生很大的误差。

由于知识面有限，作品还有许多可以改进的地方，希望在日后的学习中能将作品完善的更好。

关键词:AT89C51;超声波;测距51 MCU-based Ultrasonic Ranging System DesignAbstractThe system's design includes two parts, namely the hardware circuit and software hardware circuit includes a microcontroller circuit, the transmitting circuit, the receiving circuit, display circuit and the power supply circuit. The design uses AT89C51 microcontroller as the core of low-cost, high-precision, miniaturization of digital hardware circuit of the ultrasonic range finder. The entire circuit is modular in design, by the signal transmitter and receiver, power supply, display modules. Transmitted probe signal is amplified and detector were launched out single-chip timer is started, the ultrasonic was launched after the original way back, a signal is accepted by a receiving circuit, then MCU receivesthe counter stop working and time. Software program from the main program, preset subroutine emission subroutine, receive subroutine, subroutines modules. It microcontroller to send and receive data, data display correctly in the digital control. In addition, program-controlled microcontroller to eliminate the impact of the probe for transmitting and receiving ultrasonic waves. With relevant parts of the hardware circuit diagram, process flow chart.Actual environment has a great influence on the ultrasonic waves, such as an external electromagnetic interference power interfering channel interference, etc., the temperature of the air is also a great influence on the speed of the ultrasonic addition, the power supply to the measured differential raw large errors. Due to the limited knowledge, works there are many areas for improvement, can work better in the future study.Keywords: AT89C51;Ultrasonic;Ranging目录1.绪论课题背景及重要意义近年来，随着电子测量技术的发展，运用超声波作出精确测量已成可能。
