. 学习参考 . 国家标准GB/9119-2000的详细资料：
面平焊钢制管法兰 PN 1.0MPa(10bar) MM
公称
通径
DN 管子
外径
A 连接尺寸 密封尺寸 法兰
厚度
C 法兰
内径
B 法兰
理论
重量
kg 法兰管径
D
系列1/系列2 螺栓孔中心圆直径
K 螺栓孔直径
L
系列1/系列2 螺栓、螺柱
d f 数量
n 螺纹Th.
系列1/系列2
10 14 90 60 14 4 M12 40 2 12 15 0.46
15 18 95 65 14 4 M12 45 2 12 19 0.51
20 25 105 75 14 4 M12 55 2 14 26 0.75
25 32 115 85 14 4 M12 65 2 14 33 0.89
32 38 140/135 100 18 4 M16 78 2 16 39 1.40
40 45 150/145 110 18 4 M16 85 3 18 46 1.71
50 57 165/160 125 18 4 M16 100 3 18 59 2.09
65 73 185/180 145 18 4 M16 120 3 20 75 2.84
80 89 200/195 160 18 4 M16 135 3 20 91 3.24
100 108 220/215 180 18 8 M16 155 3 22 110 4.01
125 133 250/245 210 18 8 M16 185 3 24 135 5.40
150 159 285/280 240 23 8 M20 210 3 24 161 6.67
175 194 310 270 23 8 M20 240 3 24 196 7.44
200 219 340/335 295 23 8 M20 265 3 24 222 8.24
225 245 365 325 23 8 M20 295 3 24 248 9.30
常用法兰规格尺寸表

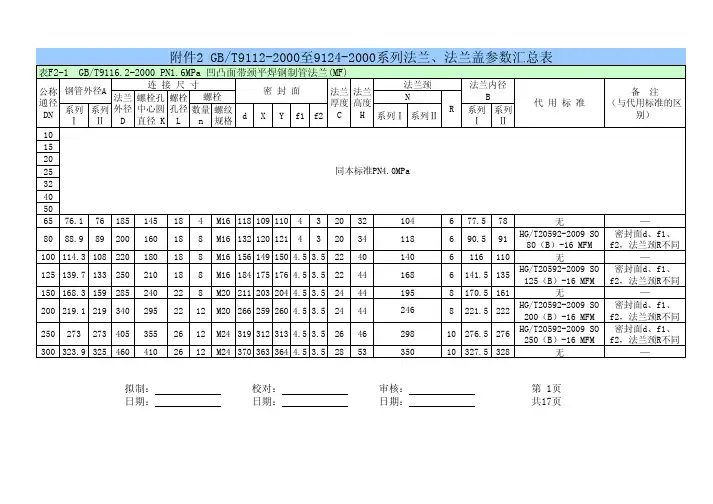

2 常用法兰规格尺寸表(国标、美标、日标)
GB9119，2—88 GB9119，2—88
in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa
法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度 法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度
3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏
1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14
3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16
1 DN25 115 85 14 4 16 DN25 115 85 14 4 16
11/4 DN32 140 100 18 4 18 DN32 140 100 18 4 18
11/2 DN40 150 110 18 4 18 DN40 150 110 18 4 18
2 DN50 165 125 18 4 20 DN50 165 125 18 4 20
21/2 DN65 185 145 18 4 20 DN65 185 145 18 4 20
3 DN80 200 160 18 8 20 DN80 200 160 18 8 20
31/2 DN100 220 180 18 8 22 DN100 220 180 18 8 22
4 DN125 250 210 18 8 22 DN125 250 210 18 8 22
5 DN150 285 240 22 8 24 DN150 285 240 22 8 24
6 DN200 340 295 22 8 24 DN200 340 295 22 8 26
面平焊钢制管法兰 PN 1.0MPa(10bar) MM
公称
通径
DN 管子
外径
A 连接尺寸 密封尺寸
法兰
厚度
C 法兰
内径
B 法兰
理论
重量
kg 法兰管径
D
系列1/系列2 螺栓孔中心圆直径
K 螺栓孔直径
L
系列1/系列2 螺栓、螺柱
d f 数量
n 螺纹Th.
系列1/系列2
10 14 90 60 14 4 M12 40 2 12 15 0.46
15 18 95 65 14 4 M12 45 2 12 19 0.51
20 25 105 75 14 4 M12 55 2 14 26 0.75
25 32 115 85 14 4 M12 65 2 14 33
0.89
32 38 140/135 100 18 4 M16 78 2 16 39 1.40
40 45 150/145 110 18 4 M16 85 3 18 46 1.71
50 57 165/160 125 18 4 M16 100 3 18 59 2.09
65 73 185/180 145 18 4 M16 120 3 20 75 2.84
80 89 200/195 160 18 4 M16 135 3 20 91 3.24
100 108 220/215 180 18 8 M16 155 3 22 110 4.01
125 133 250/245 210 18 8 M16 185 3 24 135 5.40
150 159 285/280 240 23 8 M20 210 3 24 161 6.67
175 194 310 270 23 8 M20 240 3 24 196 7.44
200 219 340/335 295 23 8 M20 265 3 24 222 8.24
225 245 365 325 23 8 M20 295 3 24 248 9.30
250 273 395/390 350 23 12 M20 320 3 26 276 10.70
1.3管道附近的选用
氧气管道上的法兰用垫片，应按国家有关的现行标准选用；管道法兰的垫片应按下表选用：
氧气管道上法兰用垫片
工作压力MPa 垫片
≤0.6 橡胶石棉板
＞0.6≤3.0 缠绕式垫片、聚四氟乙烯垫片
＞3.0≤10 波形金属包石棉垫片、缠绕式垫片、聚四氟乙烯垫片、退火软化铝片、铜片
＞10 退火软化铜片
国际上管法兰标准主要有两个体系，一个是以欧盟EN为代表的欧洲管法兰标准体系（公称压力采用PN表示）；另一个是以美国ASME为代表的美洲管法兰标准体系（公称压力采用class表示）。
欧洲管法兰标准体系与美洲管法兰标准体系是两个不同且不能互换的管法兰标准体系，此外，还有日本JIS管法兰（公称压力采用K表示）标准体系，但在我国石油化工装置中不多用，或仅用于公用管道工程。
EN1092-1（PN标识）包含了公称压力为PN2.5、PN6、PN10、PN16、PN25、PN40和PN100共七档，公称尺寸为DN10～DN4000。法兰的结构型式有板式平焊、对焊环松套、平焊环松套、翻边松套、带劲对焊、整体、螺纹和法兰盖共八种。密封型式有全平面、突面、凹面/凸面、榫面/槽面和O形圈槽。与英制管系列钢管配合使用。
美国ASME B16.5《管法兰和法兰管件》是一套完整的、系统的、使用广泛的管法兰标准。其公称压力为class150、class300、class400、class600、class1500和class2500共七档，公称尺寸为DN15～DN600，法兰结构型式有带劲平焊、承插焊、螺纹连接、对焊环松套、带劲对焊和法兰盖，密封面型式有突面、全平面、凹面/凸面（分大、小两种）、榫面/槽面（分大、小两种）以及金属环连接面。ASME B16.5-2003中除螺栓尺寸和螺栓孔尺寸以外，采用了米制单位，英制单位尺寸列在附录中。ASME B16.5-2003对材料分组和相应的压力-温度额定值作了较大的调整，增加了许多新材料。ASME B16.47《大直径钢法兰》适用于公称尺寸大于DN600的法兰，内容包含A、B两个尺寸系列，A系列为通用的大直径钢法兰（原MSS
