电子水准仪测量记录表

（五）实习心得
介绍实习中遇到的技术问题、处理方法、对实习的意见和建议等。学生个人做本次实习的总结。
（四）成绩评定
1、考核的依据是
实习中的表现，出勤情况，对所学知识的掌握程度，实际作业技能的熟练程度，分析和解决问题的能力，完成任务的质量，所交成果资料及仪器工具保护的情况、实习报告的编写水平等。
2、考核的方式有
④负责受护好小组所使用的各种仪器和工具，不得损坏和丢失。
⑤负责本小组成员的考勤，严格作好详细记录，以备老师随时检查。
2、实习过程中应严格遵守相关规定。
3、每天出测前和收工时都应清点仪器工具，检查是否带齐或遗失。每天晚自修时间应检查当天外业观测数据井进行内业计算。每一阶段性工作完成后，要及时收还仪器工具，整理成果资料。
水准测量记录计算表
测站编号
点号
后视读数
前视读数
高差
改正后高差
高程
备注
起点高程为：
35.487m
∑
计算检核
∑a-∑b=∑h
辅助计算
fh=∑h fh允＝±12√n=
V1站＝－fh/n
底页二，必须包含以下内容，除此之外学生可灵活书写：
学生在教师指导下，书写以下内容：
（一）实习目录：实习内容条理总述
（二）前言：说明实习的目的、任务、过程。
在实习中了解学生的操作情况，进行口试质疑、笔试或操作演示等。
3、说明
凡违反实习纪律或缺勤累计达到或超过2天、实习中发生吵架事件、损坏仪器工具几其他公物、未按时上交成果资料和实习报告，抄袭他人成果、伪造成果等，只要符合其中一项，则本次实习成绩均作不及格处理。
四、实习期间小组长的责任：
1、实习期间的各项工作以小组为单位进行。组长要切实负责．合理安排，使每人都有练习的机会，组员之间应团结协作，密切配合，以确保实习任务顺利完成。

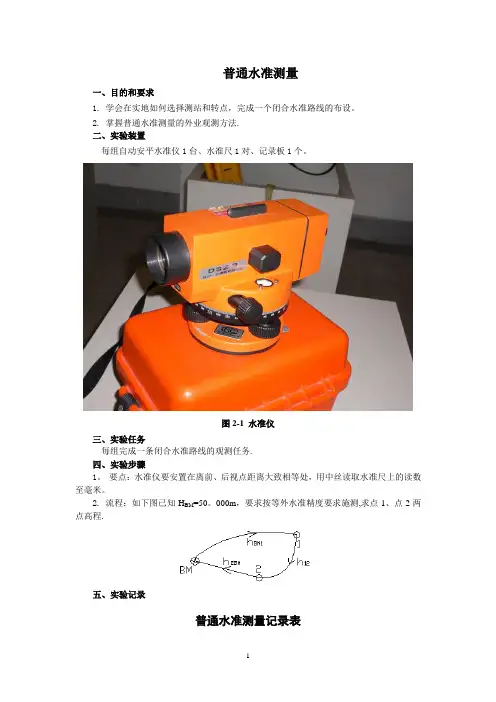

普通水准测量
一、目的和要求
1. 学会在实地如何选择测站和转点，完成一个闭合水准路线的布设。

2. 掌握普通水准测量的外业观测方法.
二、实验装置
每组自动安平水准仪1台、水准尺1对、记录板1个。

图2-1 水准仪
三、实验任务
每组完成一条闭合水准路线的观测任务.
四、实验步骤
1。

要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。

2. 流程：如下图已知H BM=50。

000m，要求按等外水准精度要求施测,求点1、点2两点高程.
五、实验记录
普通水准测量记录表
日期:_____年___月___日天气:_____ 仪器型号：____________组号:________。

三、四等水准测量记录表
班级：给排（1）班天气：晴成像：清晰稳定仪器：水准仪小组：第四组编号：
测
站编
号
点
号
后尺
下丝
前尺
下丝
方向
及
尺号
标尺读数
（m）
黑+K
－红
（mm）
平均高差（m）
备注
上丝
上丝
后视距
前视距
黑面
红面
视距差
累积差
K为水准尺常数
K006=4687
K007=4787
K为水准尺常
1
后
前
后－前
2
后
前
后－前
3
后
前
后－前
4
后
前
后－前5后前 Nhomakorabea后－前
班级：给排（1）班天气：晴成像：清晰稳定仪器：水准仪小组：第四组编号：
测
站编
号
点
号
后尺
下丝
前尺
下丝
方向
及
尺号
标尺读数
（m）
黑+K
－红
（mm）
平均高差（m）
备注
上丝
上丝
后视距
前视距
黑面
红面
视距差
累积差
K为水准尺常数
K006=4687
K007=4787
K为水准尺常

四等水准测量记录表计算过程操作方法01：水准测量的基本原理是通过水准仪提供的水平视线，读取两点间垂直放置的水准标尺的读数，以此来确定两点的高差。

通过已知点的高程，可以计算出未知点的高程，四等水准测量就是为了给地形测绘和工程建设提供必要的高程控制点。

技术要求包括：视距不得超过100米，前后视距差需小于3米，累计视距差应小于10米，红黑面读数差应小于3毫米，红黑面高差差应小于5毫米。

步骤1：瞄准后视标尺的黑面，记录下丝、上丝和中丝的读数。

如果是非自动安平水准仪，观测前需要进行精平。

计算后视距离，公式为：后视距离 = 100 × (下丝 - 上丝)。

步骤2：瞄准前视标尺的黑面，记录下丝、上丝和中丝的读数。

如果是非自动安平水准仪，观测前需要进行精平。

计算前视距离，公式为：前视距离 = 100 × (下丝 - 上丝)。

计算视距差，确保其小于3米；计算视距累计差，确保其小于10米；计算黑面高差，公式为：前视黑面中丝读数 - 后视黑面中丝读数。

步骤3：瞄准前视标尺的红面，记录中丝的读数。

如果是非自动安平水准仪，观测前需要进行精平。

计算黑面与红面读数差，确保其小于3毫米。

步骤4：瞄准后视标尺的红面，记录中丝的读数。

如果是非自动安平水准仪，观测前需要进行精平。

计算黑面与红面读数差，确保其小于3毫米；计算红面高差，公式为：前视红面中丝读数 - 后视红面中丝读数；计算红黑面高差之差，确保其小于5毫米；计算高差中数，公式为：((红面高差 ± 100) + 黑面高差) ÷ 2，单位为米。

如果这一站数据合格，可以进行下一站测量。

步骤5：关于限差的解释。

视距限制在100米以内是为了确保读数精度，同时考虑人眼分辨力和望远镜放大倍数的影响；水准面的曲率导致超过100米时高程误差增大，因此视距限制在100米以内。

步骤6：关于观测顺序的解释。

四等水准观测采用“后前前后”的顺序，这有助于减少仪器下沉的影响，并且较小的前后视距差有助于削弱i角的影响。
