作为一家准上市的芯片原厂，杰里的发展无疑是快速并且稳健的，目前杰里成立了短短5年的时间，现在已经发展到接近200人的研发团队，发展之迅猛，令人敬佩不已。

同时杰里之下的生态圈，已经遍及整个珠海三角，下属的方案公司和代理商不计其数。

因为杰里的芯片方案在市场上还是有一定的优势，并且不断的有新产品投向市场，作为杰里下面的一家，我们见证了杰里发展的这5年，只能说，真心不容易，佩服
一、杰里方案的分类说明
QQ:1405402512
1、杰里的所有系列的芯片，都是一个晶圆，只是根据不同的需求，进行不同方式的封装，也就是说1系列里面SOP16和LQFP48封装的晶圆是一样的。

2、杰里方案的定位在中端，也就是说会比建荣的好，但是比山景、炬力的相比较要差一点点，仅此而已，目前杰里的发展势头良好，市场备货充足，不可能出现缺货的情况
3、杰里目前主推的方案是AC46系列的单芯片蓝牙方案，蓝牙协议为2.1+EDR版本的。

特点是单芯片完成MP3解码、插卡、FM、蓝牙，生产极其方便
二、AC109N系列芯片的特点
1、小型封装SOP16。

生产加工方便
2、支持USB设备、TF卡、FM、AUX、FLASH。

3、支持遥控功能
4、按键稳定支持10个，上一曲、下一曲
5、可以扩展玩具方案、插卡音箱方案
下面举例最低成本的方案，即AC1082
1、AC1082的管脚说明
QQ:1405402512
2、管脚的详细介绍
3、芯片资源介绍
8051兼容指令集
扩展指令集
最高工作频率：48M
256byte DRAM
8K byte XRAM
16K byte OTP
四级可嵌套中断优先级
TIMER,UART,IIC,SPI,EMI,ADC(10bit),DAC(24bit) LCD控制器
USB OTG full speed控制器支持ima ADPCM格式支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48支持USB mass storage
支持片内IRTC
3、1082标准原理图
特别说明：
1、芯片为可编程，但是是OTP的，只能烧录一次
2、烧录芯片必须原厂提供的专用烧录器
3、如果用户有兴趣自己开发程序，我可以联系我们。

因为开发工具和烧录器，都是十分宝贵的，原厂都是有严格的管控
三、AC309N系列芯片的特点
目前3系列的芯片出货量偏低，所以价格是相对比较高一点，目前3系列出货的芯片就只有两款，分别是AC3090和AC3094
3系列芯片的特点是支持录音和WMA解码，其它的和1系列基本一样。

另外3系列的芯片支持SPI方案，也就是支持“歌词显示”方案。

其实杰里的歌词显示方案做得并不好，做得最好的还是炬力的
四、AC319N系列芯片的特点
目前AC319N系列芯片的使用量还是比较便宜，基本上都只是一些大客户再用，此系列的芯片主要争对的是车机，以及复读机之类的方案，因为此款芯片的特点是可录音，不支持WMA格式的解码，支持播放变速变调等等特点
五、AC410N系列芯片的特点
此系列的芯片是支持蓝牙2.1版本的，但是RF需要外加别人的芯片，主流的如：BK3515、RDA5876之类的芯片，此系列的芯片估计最多明年就会停产了，因为杰里的AC460N系列芯片已经出来了，这里就不做详细的介绍
六、AC410N系列芯片的特点
此系列的芯片是杰里最新的蓝牙方案，也是杰里目前花精力最多的芯片方案。

此系列为单芯片蓝牙方案，支持插卡和蓝牙单芯片完成，市场优势比较大
付上原理图，是不是很简洁，生产也是极其方便的
QQ:1405402512盗图必究。

合集下载

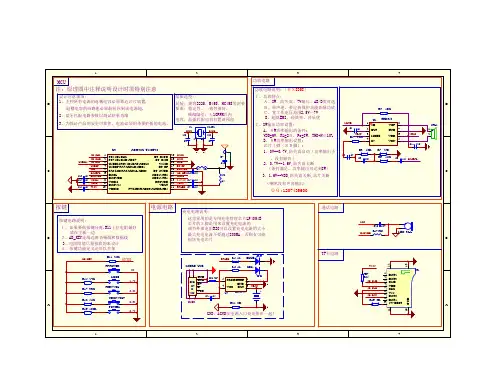

杰理AC6928A蓝牙、插卡单声道音箱方案原理图.PDF

杰理AC6928A蓝牙、插卡单声道音箱方案原理图.PDF

Biblioteka 要求：稳定性、一致性要好，
Ｂ、单声道、带过热保护功能音频功放
R4 10K
2、蓝牙匹配电路参数以调试结果为准 3、为保证产品的安全可靠性，电池必须用带保护板的电池。
频偏偏差：±10PPM以内 电容：晶振匹配电容位置请预留
Y1 OSCI
24MHZ OSCO
Ｃ、宽工作电压范围2.5V—7V D、超低EMI，高效率，音质优
DACVDD
ADC12/PR1
VCOM
RTCVDD
DACVSS
VBAT
VDDIO
PWMH2H/ADC9/AUX0R/PB5
20 19 18 17 16 15 14 13 12 11
OSCO OSCI GND BT_RF BTAVDD AD_KEY C16 MUTE RTCVDD C17 VBAT PP/LED C4
２、8W输出功率设置： A、８W功率输出的条件:
MUTE C5 105
U1 1 SD 2 BYP
HX8358 VOP 8 GND 7
SPL1 1
+
NC
NC
4 3
C1
C2
VDD=6V，RL=2Ω，Po=8W，THD+N≤10% B、８W功率输出设置:
VBAT R1 33K
3 MODE 4 IN
VDD 6 VON 5
B
TF卡电路
13
12
+3.3V
TF1
4R7 R25
SD_CMD
SD_CLK
SD_DAT R16 3K
1 2 3 4 5 6 7 8 9
DAT2 DAT3 CMD VDD CLK VSS DAT0 DAT1 SW DECT
主流蓝牙音频数据透传AT串口指令双模杰理芯片模块方案

主流蓝牙音频数据透传AT串口指令双模杰理芯片模块方案

一、模块介绍1.1介绍KT1026BTM是我公司新推出一款双模蓝牙模块，支持无损音频蓝牙播放，支持U盘、TF卡播放的四合一模块，同时支持目前比较流行的BLE、SPP数据透传功能，还有简单实用的AT串口指令通讯功能，我们把他做成模块的方式，就是为了降低大家对双模产品的开发难度。

1.2特点介绍1.3模块功能说明模块支持AT串口指令控制功能划分功能描述公共功能1、16-bit Stereo DAC with headphone amplifier,SNR>=95dB2、芯片自动生成蓝牙的MAC地址，无需滚动烧录音乐功能1、支持MP3、WAV、WMA、FLAC、AAC、APE格式全解码2、最大支持128G的U盘和TF卡3、支持断点记忆和曲目记忆功能蓝牙功能特性1、支持蓝牙音频传输连接手机传输音乐2、支持蓝牙通话功能，用户可设置取消，支持接听、挂断、回拨、拒接等功能3、蓝牙5.0版本，支持HFP/A2DP/AVRCP/HSP/GAVDP/IOP/SPP/BLE,距离20M左右4、Class24dbM频率范围在2.4G--2.480G5、支持BLE透传功能，单独连接“BLE蓝牙名称”支持SPP透传功能序号特点说明1模块采用是两边游标半孔的贴片方式,尺寸相比其他公司的要小，SIZE:23.0*15.5MM。

2模块出售单价低，线上线下统一5.0元一个3模块引出I/O可以灵活使用，支持3路PWM RGB灯调光4外置扩展电路简单，做音箱只需加上功放电路即可5模块是5.0蓝牙版本，距离可以做到20M6支持BLE数据透传（IOS连BLE）7支持SPP数据透传（Android用SPP）8支持蓝牙音频+数据透传1.4模块基本参数无线参数参数名称参数值参数名称参数值无线标准802.15.1蓝牙规范 5.0频率范围 2.402GHz-2.480GHz发射功率+2dbm接收灵敏度-89db天线选项板载倒F型硬件参数数据接口UART:38400bps（串口可设）工作电压 3.4VDC to5.5VDC工作电流20MA工作温度-20℃to+70℃存储温度-30℃to+100℃尺寸23*15.5MM软件参数设备类型从设备数据加密从设备设置命令AT+命令结构用户配置串口AT命令，透传指令客户应用软件支持客户定制应用软件蓝牙名称串口AT命令可设1.5应用领域1、蓝牙音频产品如：蓝牙音箱、蓝牙耳机、车载蓝牙、蓝牙对箱等等2、蓝牙数传产品如：智能门锁、车载OBD检测、智能小车、打印机、医疗设备数据采集3、蓝牙数传+音频产品如：蓝牙音乐灯、蓝牙广播备注：要求超低功耗的，选用这款方案不合适1.6系列产品型号蓝牙版本工作频段通信距离空中速率生产方式产品特点KT1026BTTM蓝牙5.0 2.4G20米2Mbps模块音频+数据透传BT201蓝牙5.0 2.4G20米2Mbps PCBA模块板音频+数据透传二、原理说明2.1模块原理图原理图红色的是网络名，和模块的引脚是一一对应的关系，蓝色的文字说明是一些功能性的说明2.2模块与MCU之间的通讯①：模块与供电系统为 5.0V(接3.3V也可以)的MCU连接时，串口交叉连接即可（模块的RX接MCU的TX、模块的TX接MCU的RX）。

最新杰理MP3蓝牙芯片icAC6919方案选型说明

最新杰理MP3蓝牙芯片icAC6919方案选型说明

一、简介杰理AC6919、AC6917、AC6916等等芯片的推出无疑是顺应价格战的策略，现在蓝牙音箱、蓝牙耳机等产品的竞争也是越来越激烈，而随着手机都取消了3.5的接口，无线的音频产品也迎来了一个长周期的爆发，上游芯片的原厂也是加班加点的推出自己有优势的产品虽然这些带来的结果是产品越来越便宜，性能越来越好，利好消费者。

但是反过来对于应用开发者也提出了更高的要求，就是你的资源、精力都得到了考验，资源不够，你拿不到最新的资料，精力不够你也更不上日益紧张的市场竞争，太累了，其实原厂也累，大家都在挤压原本微薄的利润。

二、杰理方案的分类说明杰里的所有系列的芯片，都是一个晶圆，只是根据不同的需求，进行不同方式的封装，也就是说AC690N 系列里面SSOP24和LQFP48封装的晶圆是一样的。

注意，AC6901A芯片是可以反复烧录的，有想法的朋友可以自己摸索的三、杰理的开发说明很多的朋友对杰理的产品开发有兴趣，想自己学习开发，我们这里给出的建议，最好不要，除非你依靠公司，并且公司有实力，那可以做一下，直接找原厂谈，但是对此我们也是不建议的，为什么呢？1、产品更新太快了，基本每隔一年都有新的芯片出来，那么老的芯片就要面临停产和替换2、一个新的芯片推出来，它的开发sdk软件包，是时不时的就会更新，你没有资源，那么这些资料你拿不到。

也就意味着软件的某个bug，你都不知道，即使你知道你也不知道该如何解决，该问谁，你能找到都是原厂的业务，他们是没空搭理你的，这就是重点。

3、市面上几乎所有的蓝牙芯片采取的策略就是原厂往代理商推，代理商往方案商和终端工厂去推，这样节省原厂的人力成本，从而压缩产品的单价，来提升自己产品的竞争力4、退一步说，如果所有的产品资料和技术支持都到位了，那么芯片的成本就没有优势了，所以这个就是问题所在。

建议小客户直接找方案公司，大客户非常在乎价格的找代理商。

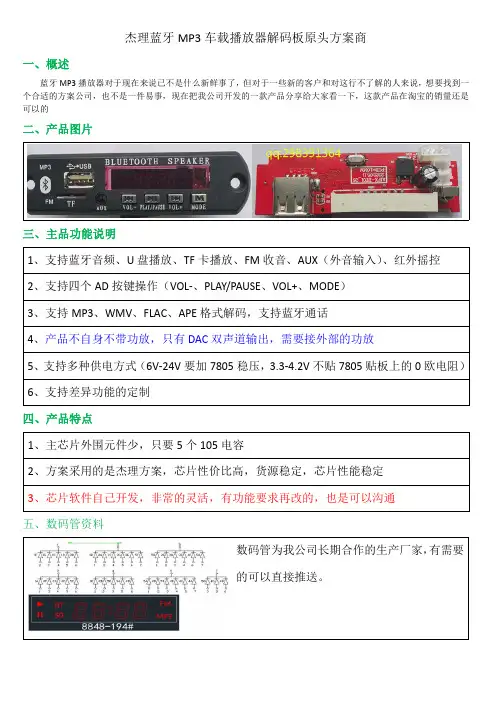

杰理蓝牙MP3车载播放器解码板原头方案商
