静电喷塑设备哪家好

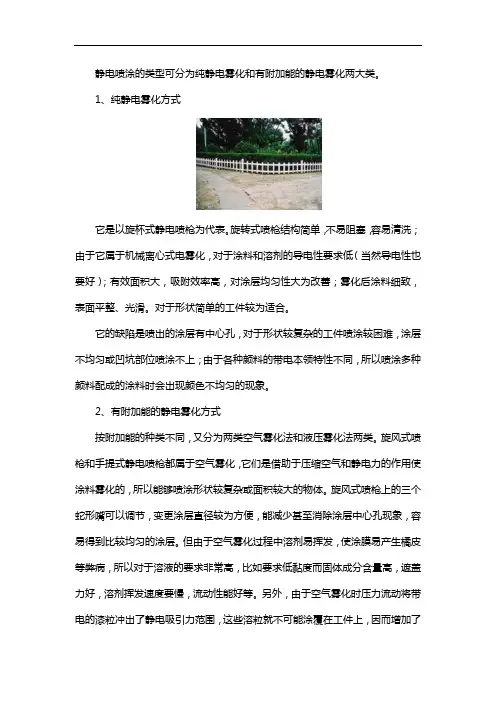

静电喷涂的类型可分为纯静电雾化和有附加能的静电雾化两大类。

1、纯静电雾化方式它是以旋杯式静电喷枪为代表。

旋转式喷枪结构简单，不易阻塞，容易清洗；由于它属于机械离心式电雾化，对于涂料和溶剂的导电性要求低（当然导电性也要好）；有效面积大，吸附效率高，对涂层均匀性大为改善；雾化后涂料细致，表面平整、光滑。

对于形状简单的工件较为适合。

它的缺陷是喷出的涂层有中心孔，对于形状较复杂的工件喷涂较困难，涂层不均匀或凹坑部位喷涂不上；由于各种颜料的带电本领特性不同，所以喷涂多种颜料配成的涂料时会出现颜色不均匀的现象。

2、有附加能的静电雾化方式按附加能的种类不同，又分为两类空气雾化法和液压雾化法两类。

旋风式喷枪和手提式静电喷枪都属于空气雾化，它们是借助于压缩空气和静电力的作用使涂料雾化的，所以能够喷涂形状较复杂或面积较大的物体。

旋风式喷枪上的三个蛇形嘴可以调节，变更涂层直径较为方便，能减少甚至消除涂层中心孔现象，容易得到比较均匀的涂层。

但由于空气雾化过程中溶剂易挥发，使涂膜易产生橘皮等弊病，所以对于溶液的要求非常高，比如要求低黏度而固体成分含量高，遮盖力好，溶剂挥发速度要慢，流动性能好等。

另外，由于空气雾化时压力流动将带电的漆粒冲出了静电吸引力范围，这些溶粒就不可能涂覆在工件上，因而增加了涂料的流失。

液压雾化是高压无气喷涂加上静电喷涂设备的组合。

它是借助于压力将漆液加压到较高的压力范围，然后从喷嘴小孔喷出，受到高压的涂料喷到大气中便立即剧烈膨胀雾化。

液压雾化与空气雾化方式相比，雾化状态比较好，喷出量大，涂装效率高，而对涂料的要求与空气雾化相似。

杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。

主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。

静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。

静电喷塑的原理和工艺流程静电喷塑是一种常见的喷涂工艺，其原理是利用静电作用将颗粒状喷涂材料均匀地吸附在被喷涂物体的表面上。

这种工艺适用于金属、塑料、木材等各种不同材质的表面涂装，具有较高的涂装效率和质量。

在静电喷塑过程中，首先将喷涂材料通过特定设备将其颗粒化，形成细小的颗粒状物质。

然后，将喷枪与高压空气和静电源相连接，形成静电场。

当喷涂材料通过喷枪时，由于静电场的作用，颗粒状喷涂材料会在喷枪出口带电，并且会根据静电力的作用被吸附到被喷涂物体的表面上。

静电喷塑的工艺流程大致如下：准备工作、喷涂前处理、喷涂操作和固化过程。

准备工作：在进行静电喷涂之前，需要进行必要的准备工作。

首先，要准备好所需要的喷涂设备，包括喷枪、喷涂室、过滤系统等。

其次，需要准备好喷涂材料，根据被喷涂物体的特性和涂装要求选择适合的喷涂材料。

喷涂前处理：在进行静电喷涂之前，需要对被喷涂物体进行一些预处理工作。

这些预处理工作包括去除物体表面的油污、锈蚀、氧化物等，以确保被喷涂表面的清洁和光滑。

此外，在一些特殊情况下，还需要进行底漆涂装等工序。

喷涂操作：在喷涂操作中，首先需要将喷涂材料装入喷枪的喷杯中，并将其通过压缩空气带入喷涂室。

然后，操作人员通过控制喷枪的喷射速度和角度，以及喷涂材料的流量来进行喷涂操作。

在喷涂过程中，喷枪的喷洒方式、喷涂距离和角度等因素都会影响喷涂的效果和质量。

固化过程：在喷涂完成后，需要对喷涂材料进行固化处理。

固化的方式可以根据喷涂材料的特性和涂装要求而定，包括常见的自然干燥、烘干、烤炉固化等方式。

固化的目的是使喷涂材料在表面形成坚硬的保护膜，提高其耐久性和外观质量。

静电喷塑工艺具有许多优点，比如喷涂效率高、均匀性好、节省喷涂材料等。

然而，也需要注意一些问题，比如静电喷塑喷涂室的环境要求较高，需要保持一定的湿度和温度，以避免静电火花引起火灾。

此外，还需要注意喷涂材料的选择和配比，以保证喷涂效果的一致性和稳定性。

粉末静电喷涂技术的工艺流程工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。

静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。

工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。

它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。

辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。

电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。

●静电电流10～20μA。

电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。

●雾化压力0.30～0.45MPa。

适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。

适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。

●清枪压力0.5MPa。

清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。

●供粉桶流化压力0.04～0.10MPa。

供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。

●喷枪口至工件的距离150～300mm。

喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。

●输送链速度4.5～5.5m／min。

输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。

喷塑是将塑料粉末喷涂在零件上的一种表面处理方法。

喷塑也就是我们常讲的静电粉末喷涂涂装，其处理工艺是20世纪80年代以来国际上采用较为普遍的一种金属表面处理的装饰技术。

该技术与普通喷漆表面处理相比，优点体现在工艺先进、节能高效、安全可靠、色泽艳丽等方面。

因此，常常被应用于轻工、家用装修领域。

下面笔者跟大家讲一下喷塑的工艺流程1、前处理：目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。

主要工艺步骤：除油、除锈、磷化、钝化。

工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力。

2、静电喷涂目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件（包含容易产生静电屏蔽的位置）应该采用高性能的静电喷塑机来完成喷涂。

工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料；落下的粉末通过回收系统回收，过筛后可以再用。

3、高温固化目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。

工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度（一般185度），并保温相应的时间（15分钟）；开炉取出冷却即得到成品。

一般工件不同，加温温度与保温时间也不同。

提示：加热及控制系统（包括电加热、燃油、燃气、燃煤等各种加热方式）+ 保温箱体=固化炉。

4、出炉冷却出炉冷却是将喷塑过程的结果进行冷却，使之回归到正常温度的一个过程。

5、装饰处理目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。

工艺步骤：罩光；转印等处理工艺。

杭州富阳迅达喷塑厂位于杭州富阳市鹿山街道，是一家具有多年表面处理,静电喷塑的专业生产厂家。

主要喷塑产品有通信行业、邮电器材行业、空调板、护栏等。

静电喷塑采用进口设备，对施工对环境无污染，对人体无毒害，适用于电柜、电缆桥架、铝合金表面喷涂、高速公路防眩板、围墙护栏、健身器材、铸件喷塑等产品。
